水豚君今天要來跟大家討論一部可列印大面積件的 3D 列印機
P.S 是跟sonic 比起來...我知道他背後還有一台巨大的TF...

Phrozen Sonic 4K XL

但在開始之前，他還是想碎念一下自己在玩這些設備的歷史

來給有興趣的讀者了解這些設備的被選用的因由，進而知道自己想要的可能是什麼

/tmp/phpTHiiPm

Phrozen 這品牌第一次映入我眼簾的時候應該是 Phrozen DLP "Phrozen One"這部當年被當成是神器般存在光固化 DLP 印表機...以現在的角度來相比，成熟度理所當就是差了那麼一點,現在看當年列印設備使用的麻煩跟辛苦,跟現在的簡易使用,真是天差地遠,不過當年市場端有的品牌來做橫向比較光固化作品的品質還是 Phrozen One 較穩定，這部份有興趣回顧的朋有可以來看一下展示影片....那個FDM剛脫離不出料的年代...(你可以替換成,印不出來,會翹,會裂....等)

雖然如此 ~ 當年的 Phrozen One 其實還沒那麼吸睛 除了麻煩外 使用人不多 , 價格是另外一點讓大家不敢大力真的玩下去,真正讓許多玩家留下印象的是 2017 年上半年時的 Phrozen Make 集資,那時同時間在市場端競爭的品牌3dp 還有 FLUX Delta,而 Phrozen Make 則因典雅外型與平價且穩定的品質,形成日後自家 LCD 光固化列印機的基礎樣貌 ~ 也就是成就現在大家看到的樣子.甚至是各家LCD光固化的基本樣貌都差不多這樣.換句話說成就市場一片me too,但是真的是me too?讓我們看下去.



/tmp/phpKxWQcC/tmp/phpXPkH7c

我第一台入手的是 Phrozen Shuttle ,後來斷斷續續 Phrozen Shuffle、 Phrozen Shuffle XL 、Phrozen Sonic、Transform、Phrozen Sonic mini ...每一次都都帶給我新的驚喜,所以這次的 Phrozen Sonic 4K XL 開箱,開頭前面我循著記憶脈絡提一下這 Phrozen 較為早期的產品,而反過來看短短兩三年到現在的進步,跟這幾年INTEL比可真是每次都換一管牙膏.(3C梗)

/tmp/php98lHwq
上面的PhrozenNO1隱隱呼應著當時的"Phrozen One" 現在看來是種情懷呢

我們直接來比較我手中擁有的兩個可列印大面積件的機種"Phrozen Shuffle XL" vs "Phrozen Sonic 4K XL",這兩台上市時間相隔了兩年,外型改變除了顏色外，第一眼能察覺到最大改變在於,繼承 2019 年產品基因的前方 5 英吋大螢幕與外蓋提被設計的更有造型一點,另外可見的是兩側靠前段的部份，可以看到白色的 Phrozen Sonic 4K XL 在另一側多了個風扇罩,原因是在 Phrozen Shuffle XL 的散熱風流的設計是右進後出,但是 Phrozen Sonic 4K XL 被修改成變成右進左出,這樣修改的好處就是讓空氣對流的速度增加，可有效提高內部熱空器的熱交換率來延長 LED 的壽命


/tmp/phpRNdQub

雖然主要風流設計更改為右進左出，但 Phrozen Sonic 4K XL 還是在被後保留了風扇安裝的空間,使用者可以自行評估是否要加裝,當然原廠評估上也是不需要所以才拿掉,(如果要加裝建議裝排氣,讓負壓更明顯),另外 Phrozen 在近期開發主板時已把原本樹梅結構的小尾巴給砍掉, 並且把記憶卡移到後方給使用者方便更換.


/tmp/phpKKadNl

Z 軸結構上完全沒有改變,現在角度看起來還是略顯浮誇的同樣雙線軌鎖在寬背的鋁擠上，然後鋁擠底部在鎖固機器本體cnc加工鋁板上，滾珠螺桿標準配上上下檔塊,這樣相同的零件設計除了 Phrozen Sonic 4K XL 與 Phrozen Shuffle XL 有使用外 Transform 與 Phrozen Suffle 2018 也是使用同樣粗勇的結構

/tmp/phpLNRnMq
我朋友說過度設計的z軸,尤其是在最早的5.5""Shuttle",很想要購買來製作fdm印表機的z軸!!!!
嘿~~~~~~有沒有比40cm長的z軸零件可以買啊?

新的機器都加入了除臭的設備,這設計有點有趣~透過透氣孔產生的負壓來強迫鐵箱內變成負壓狀況,這樣樹酯的味道一定要經過過濾材料後，才能往外排放...這算是2019年Transform 上面出現的設計基因,第一點有點雞肋,但是卻有點用處的東西

/tmp/phpB602so

收到機器建議先驗機器吧,確認面板無誤....矯正平台,這是收到機器第一時間就是要進行的基本動作!!!畢竟高價位的面板是需要確認來的時候是否正常,然後開始列印...而這台繼承了前面所有基因的Phrozen SONIC 4k XL, 後面再來看看第三代平行光源配上 8.9 4k黑白面板能有怎樣表現...

/tmp/phpdwlLJW

這東西是站著印的主要是測試外觀的圓弧,

/tmp/phpQOAJYn/tmp/phplb2xCW

測試完確定功能正常,沒問題就可以開始看看內部,第一眼看到的是 4K MONO LCD 控制板,附帶一提 Phrozen 現在的 LCD 控制板應該統一了,只有LCD驅動板韌體不同，以前是一片 L 型的鋁板除了黏貼 LCD 控制板外，順便是作為導風的導風罩,而這片直線型的小金屬板讓左進右出的直流風道風阻可以降低到一定程度

/tmp/phpkBgujx

左右的風扇為 RGD 9225B24 24V 0.16A 的風扇,為 Shenzhen Ren Gang Electronics Co., Ltd. 單滾珠風扇 3.84W 的風扇...,基本上這個風扇的轉速不低 (會有點吵同義) ，因為進風處有加裝防塵片會大幅降低通氣量,為確保散熱能力這是不得不的設計 (且空氣流通量越大，除臭濾材就能發生的越好),這一代風扇的壽命表現應該會比之前2018年XL高...因為由 2019 年開始就有把風扇設定成開始列印才會運轉的機制，減少無謂的使用損耗,當然 2018 年的也可以把步進馬達驅動器的 EN 腳引出來到繼電器上,再接上風扇，也可以達到同樣效果XD.

/tmp/phpPtoFbx

Phrozen 第一個時期 MAKE 到 SHUTTLE,Phrozen 注意到 UV 光不能無限增加,而且遮蔽效果也會變差,很容易曝光過度,為什麼我會有這種感覺,因為畢竟小時候不懂事,我跟好朋友詹大 用了200wUV 光可以在短幾十秒時間就能把LCD結構破壞.分分殺一片 LCD 版XD~反正 Phrozen 早就知道歹路不可行!!!!

回到正題

如何 UV 光的有效利用率比 LED 功率重要多了,所以 Phrozen Shuffle 跟 Phrozen Make 最大的改進是改為一代平行光...並且採用了每顆都有出廠報告的燈珠.也是第一代平行光,定向了後面的光源,而這樣的設計確實當時一代平行光那時的確是再不大幅提稱功率下把時間大量縮減,第二代平行光又更把時間縮減了一截

/tmp/phpFIpc0U
第一代的平行關,因為當作後固化燈,沒有注意散熱,左上方有顆led燈燒毀!!!其實要燒壞是有點難度!這顆燒壞是我放在密封箱內
當作UV固化燈忘記關掉開了一整天直到發出臭味才發現!!!

用 Phrozen Make 跟 Phrozen Shuffle 相比 Shuffle 增加了列印品質以及減少列印時間，更提高了列印成功率,之後 2019 年也推出了全面採用二代平行光的新版本,而今天開箱 Phrozen Sonic 4k XL 的是採用第三代平行光,是採用第三代平行光的第二台機種(第一台為Phrozen Sonic)

/tmp/phpMglURt
看起來就很涼爽的直進直出風倒,讓LCD LED 不會積熱...延長使用壽命

可以看到這次第三代平行光在燈版上多了電容跟電感,看起來是把 LC 穩壓電路裝置到了燈版上,數了數量有九套跟 led 本身有9組對應...讓電流更穩定,但是"應該"會小小影響到開燈關燈的延遲時間...雖然不知道多少 ms級別，不過這電容跟電桿的大小應該只有一咪咪電量再加上系統內延遲時間大家應該都是用秒來設定的,所以別太在意~

/tmp/phpeJhWAp

這也許是眼睛上sonic 4k XL在光源上最大的不同點,但是實際上在光筒以及鏡片看不到的地方,而看不到的地方往往才是價值所在.

第三代光源差只有這樣?多數人只能能介紹你看的表面,但最大的改變其實在你看不到的地方,使用光筒用遮蔽法調整 LED 燈珠上光度角度上面的調整，再透過透鏡調整透鏡後的光路,由遮蔽部分光路來調整後面光路來達成平行光,脫離一般設計光固化廠商的迷思~只管搞到最強大或是最多最密的燈去照,這也是"Phrozen平行光"一直以來的走向..我們可以在二代 三代光源處看到出現的方格...第二代跟第三代平行光最大的差異,應該就是方格邊框的明顯度,第三代的方格邊框肉眼看起來相對較為淡...


/tmp/phpgRugld
照片中圓盤的旁邊可以隱隱約約看到一格格的正方形 ,那就是調整光路後的結果

當然對一間公司來說自建的主板能有自我掌握的技術,盡量增加自給率除了能自製自產外還能知道機器裡面在做什麼,同時你也不會某天在市場端出現另外一間 me too 公司!但是缺點相對上就是,公司在開發成本上較高,所以大多數開發3D印表機的廠商,都是選擇了簡單的路採買購買印標機主板,配上自己設計的機構包裝來做販售.並且請主板廠商代為設計UI介面及功能選項.雖然不能說這樣不對,但是相對於全自主設計的,相對就少了一些自主性.

/tmp/php6cxBur

接下來討論光固化列印機都得注意的光通量 SONIC、SONIC MINI、SONIC 4K XL 都採用了黑白面板,這樣的設計實際上會有什麼影響呢?因為像素的組成結構不同，影響的就是光通量跟有效的光通到的完整度，還有反鋸齒的效果,前兩者對於速度有關係，第三者則對於外觀的滑潤度有影響...

/tmp/phpsIEyxy

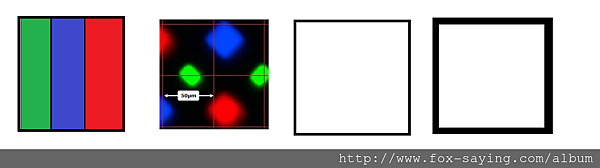

左1想像中的像素示意圖 左2實際的像素 右二 想像的黑白像素示意圖 右一實際的黑白像素示意圖

請配合上方示意圖,我們就可以開始來討論形狀的完整度,我們想像的像素應該是三原色滿滿的,但是實際上中間有很多的電路要過去，用來控制三原色,中間還有許多膜用來把三原色格開,採用黑白像素能把控制線路簡化，盡量增加光通量的面積...所以進光量能增加三倍並不是問題!,而且因為不用太多的結構來隔開，所以黑白的電路控制也會更好而且遮光也能做到更完善.也是因為這樣光通過的形狀會更接近一個正方形~



/tmp/phpKPabl7

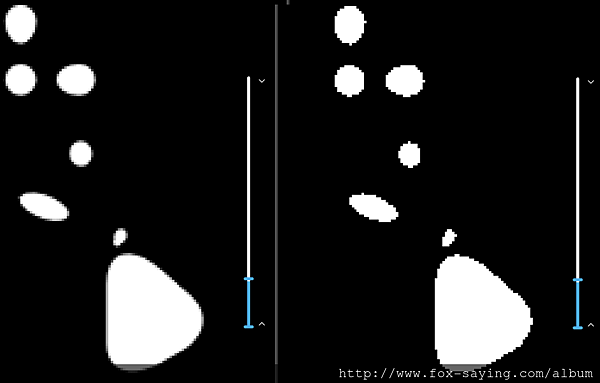

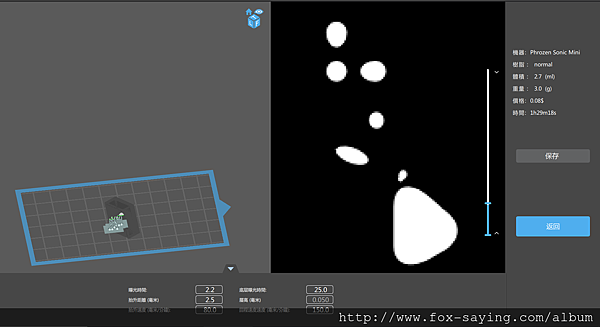

對於反鋸齒,我們用赤兔切片來說明,下面的左邊是開啟 8x 反鋸齒，下圖右邊是沒有開啟反鋸齒,左邊有開啟,大家可以看見外部會有一層漸層色的像素!這相素放大後看~如果在黑白面板上，驅動板只要調整濃淡就可以...但如果是彩色面板，驅動板要調整三種顏色的透光比例!!!!三顏色的比例對 uv 光本身的表現不同...所以也是因為這點讓黑白面板更接近實際切片軟體所做的效果!!!而彩色LCD則是對於肉眼看到的畫質最佳作進化方向.


/tmp/phpCVOFb4

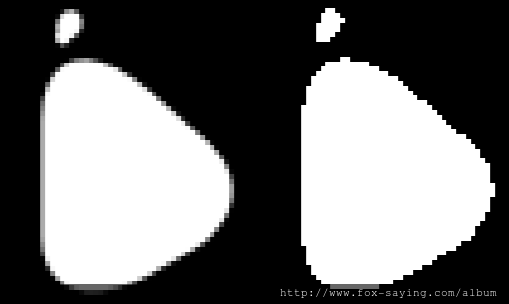

這樣的結果影響最大的就是反鋸齒功能了,反鋸齒是以相素來作單位，相比彩色面板在這方表現難免會因為像素結構的不同造成差異,可以預期到對於邊緣黑白面板的效果會好很多,另外大家可以發現支撐的有效面積變小,這意味著支撐的強度變弱,比較容易斷掉! 這也是常常會有人覺得切片軟體換版本時支撐容易斷掉或是容易印等....是因為軟體預設改變了反鋸齒的設定

/tmp/phpPppBaC
在放大看,左上角的點,是開啟8x反鋸齒,他實際上有效果的點跟沒有反鋸齒的強壯度就會差很多
所以使用反鋸齒的時候請調整一下支撐的接觸位置粗一點喔

再來當然就是實際列印了

POM-like 料 層高 0.03mm 8x 反鋸齒.做了一點破壞測試~~~

 /tmp/phpHmMS3h

再看看 Phrozen的 水洗料用力給他印一盤,使用上清洗比較方便,味道不重,但是水洗料在表現上還是差一點，所以在細節上真的會比較不好不過優點就是清洗上的方便程度，在特定的教育場合效果是不錯的!

/tmp/phps8zHW0

另外測試一下Phrozen SC-801 透明料的狀況,透明的難印啊~~~但是印出來的也是棒棒的~~~這零件可是可以活動的呢!

表現方面~有印過透明料的應該都知道!!

但是在PHROZEN SONIC 4K XL 我這次列印每層0.05mm 一層3.5秒...底部8秒

/tmp/phpYoRLyd
/tmp/phpgciw0B
/tmp/phpwmAQ0T

我也知道我印的東西，看不太出來好壞?成功非必在我...要不來看看我的朋友 Sen Tseng 做的作品吧

(已取得同意使用)

/tmp/phpHr3YGW
/tmp/phpyWnVqU

/tmp/phpedrauV
/tmp/phpdrZonY/tmp/phpCEDTQW
/tmp/phpwrgq5Z/tmp/phpDxwFF3

Phrozen Sonic 4k XL,不缺歌功頌德錦上添花的誇讚,...不過你看這篇看完 應該會覺得我不只添花~是添上很多花 用大喇叭來歌功頌德.

但其實我也不想這樣寫這台機器開箱文想了很久,修修改改了好幾次用客觀角度來看,我給他的評價是三倍的速度,跟以往相同過度用料的z軸結構,看得出跟上一代差別的細膩度,唯一一點點的缺點就是那略為昂貴的價格,當然,目前看起來沒有最棒的機器~

1.
如果預算先決下sonic mini則是最佳選擇,高速度解析度略差
2.
基本款Phrozen shuttle,47um...數值最為平均的機種
3.
31um最高細膩度是Phrozen shuffle 4k ,銳利不含糊的細節.
4.
好用尺寸 Phrozen shuffle XL ,8.9"面板高20cm的列印空間.滿足大部分創作的需要
5.
最好用尺寸又提高了解析度跟速度 的Phrozen Sonic 4k XL,50um
6.
愛印大物件的想要一手無法握住的Phrozen Transform 13.3"....他還有雙生的黑白面板版本

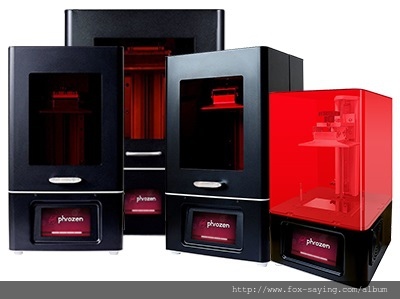

而Phrozen 也在訂下江山的"shuffle"產品線後,新一代的產品線 "Sonic"也慢慢地建立起山頭跟口碑看起來越來越明顯的產品差異化,價格區間帶定位,也把光固化列印實際切割成不同取向的市場...


如果有心想玩一定能在Phrozen發現最適合你的機器用很嚴苛的角度來看,我覺得Phrozen Sonic 4k XL除了略遜於於5.5"4k 列印成品的銳利度外 ,甚至我覺得比5.5 2k的機種感覺更好...(雖然是50um vs 47um)

也因為如此Phrozen Sonic 4K XL擁有我所知道目前消費級3d印表機中尺寸跟解析度最洽當的機器.

如果有榮幸 您看了這開箱文章 我會十分的開心 能把這樣傑出的機器介紹給你
至於Phrozen Transform 13.3"黑白面板的開箱...應該會有....但是我需要回血一下!!!

想買歡迎跟我洽詢跟我討論是否適合你^^
https://www.facebook.com/CapybaraFantasy/

/tmp/phpjVqQVN
