這年頭的 CPU 散熱器效果要好，在沒有可被量產的新材料可以使用的狀態之下

除了瘋狂增加風扇數目之外，就只剩下透過增加熱導管的數量來取得更多的有效散熱面積

所以許多空冷散熱器品牌都會想辦法搞出一顆超過六熱導管的頂級款散熱器來宣示一下

今天端給大家看的是來是 貓頭膺 noctua 的 非對稱單塔 七熱導管 散熱器

noctua NH-U12A

/tmp/phpxpDqd0

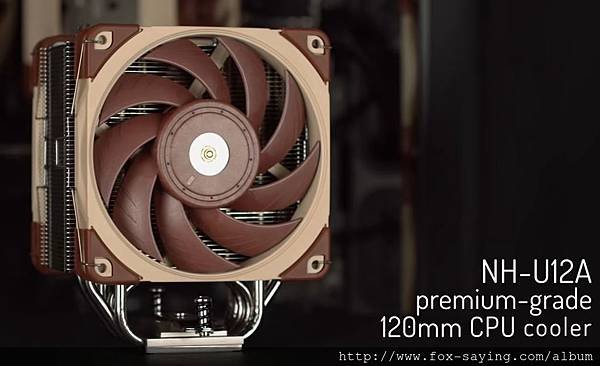

 這是散熱的組裝好的外型

上頭那兩個風扇是隨散熱器一起來的，型號是 NF-A12x25 PWM

轉速從 450 rpm ~ 2000 rpm

最高噪音量也不過 22 分貝，即便在裸機狀態雙風扇同時轉都感受不太到聲音

選擇一個好一點的機箱更可以有效降低音量

/tmp/php3MlKwi

散熱器的總高度為 158mm

基本上現行市場端的標準 ATX 機箱都能裝的進去 (裝不進去的是拉基 ~ 可以不用買)

/tmp/phpSJWrsK

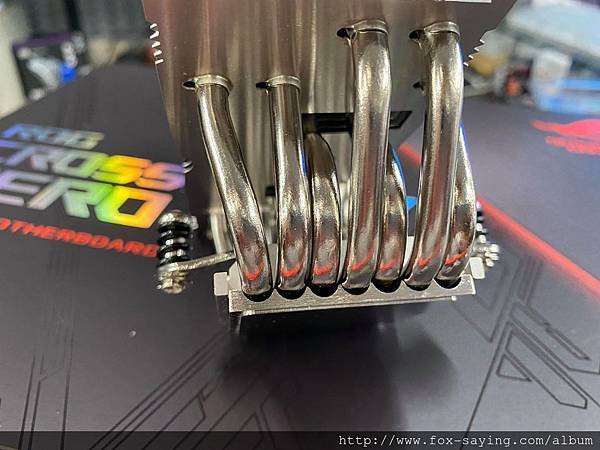

如標題中寫的 ~ 這顆散熱器塞進了 七根 熱導管

且熱導管不是使用直觸式的，這也表示這個散熱器可以承受更大的下壓力來讓 CPU 與它的接觸面更貼實

/tmp/phpKGnJLY

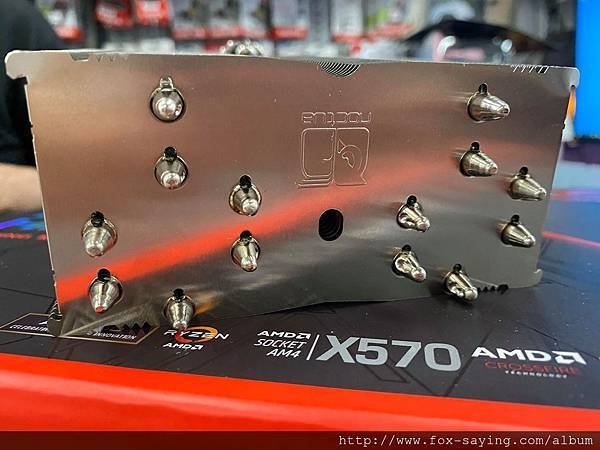

散熱片與熱導管之間使用焊接接合

熱管接點的排列可以盡量的將熱給散佈到整個麒片上

可增加有效散熱面積

/tmp/phpRQ262x

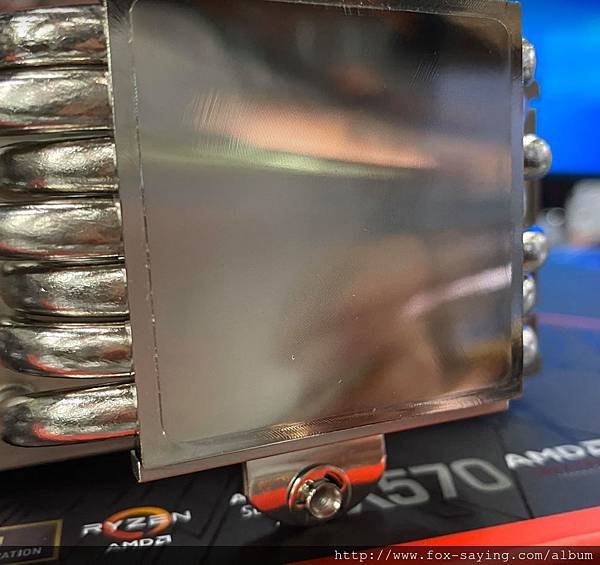

底部銅底的處理看起來不錯，想要看起來更亮的話可以拿銅油推一推

但基本上只要平整度有夠便行了，光亮度其實影響不大

重點在於正確使用導熱膏與確實鎖好散熱器

/tmp/phptgDi9R

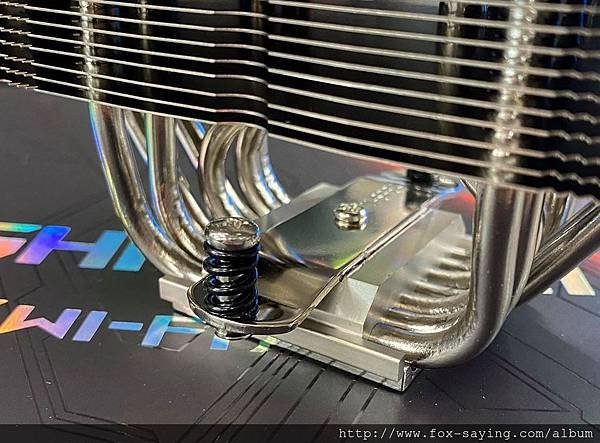

不管 Intel 還是 AMD 都是共用這一個扣件 (差別只有主機板上的 RM 不一樣)

/tmp/php79vyS1

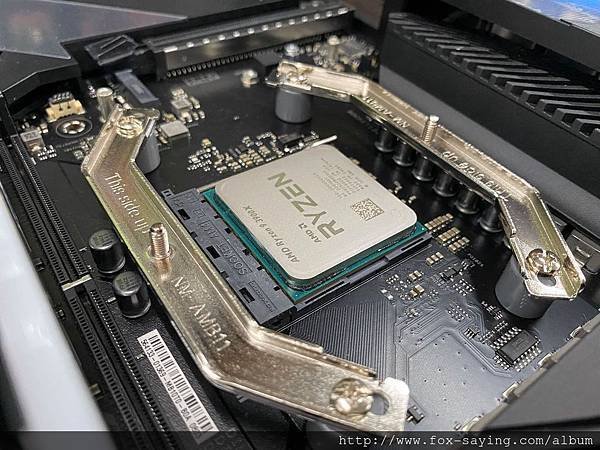

AMD 使用的原廠的強化背板與 貓頭鷹的 AM4 專用 RM

Intel 則要再裝上強化背版

/tmp/phpj8Lnfp

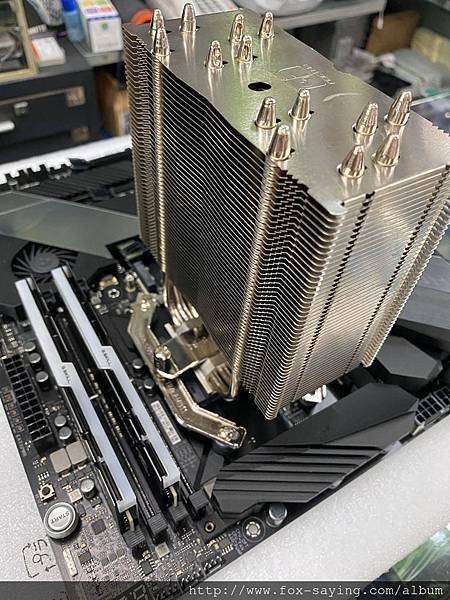

安裝的方向性要特別注意一下

這款散熱器不是對稱式的

因為它必須避免在安裝之後對記憶體上空發生干涉狀況

所以正確的安裝方向是如下圖這樣

/tmp/phpGf7tkh

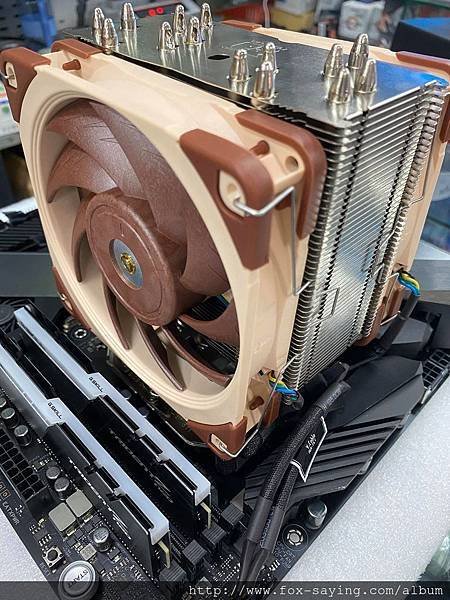

如此安裝上雙風扇之後就是不用擔心風扇會卡到記憶體啦

/tmp/phpG2QCsx

以上簡單報告完畢

溫度能降到幾度因為牽涉的原因頗多我們就不多說

但在同樣的溫度條件與硬體設定之下，肯定會比底下這幾顆鄉民說好棒棒的好

SCYTHE 與 ASUS TUF GAMING 聯名款散熱器 無限伍 MUGEN 5 (SCMG-5100TUF) 簡單圖賞

當然了~價格理所當然的也會 "好" 上一截，所以大家就自行選擇吧

(不知道該怎麼決擇的人可以把單買風扇的價格扣掉就知道買哪個划算了)
