現在的主流 3D 列印機有兩種且各自有自己較難以處理的關卡

fdm 主要麻煩的事情是切片參數的設定

而光固化機種則是在於列印時的支撐以及列印後的後清洗與後固 處理的部分

今天我們就以 入門款的高速光固化 3D 列印機 Phrozen Sonic mini 為例

來分享水豚君的列印件清洗的方法與心得 未來會在補上架設支撐跟後固的部分

/tmp/phpyYmORo
(什麼玩意啊?連後製都沒做，直接打字也太敷衍了吧?上面還有錯字)

神秘乞丐：
小朋友，你有道光從3d印表機旁噴出來,你知道嗎? 年紀輕輕...
就有一台超高cp值機台,簡直是百年一見的3d列印機遇,
如果有一天讓你打通清洗 後固 任督二脈,那還不飛天啦.~

是的就是在說你~清洗列印件 維護世界和平 相信用不了多久你就會升職加薪當上總經理
出任CEO 再次當上總經理 迎娶白富美 走向人生巔峰 每天你都從5萬多坪的床上醒來
面對兩百多個女僕幾千位員工…………又在走向人生巔峰 又在迎娶白富美
早上第一句話是:走開這些該死的鈔票 ,
出門開車沒有半小時 你會走不到出家門口 搭建高鐵 單純只是給女僕員工上班用
~想想~是不是.....你是不是會有點小激動

這個任務就交給你啦~好嗎?



秘笈是以"個密語"編寫....
傳說中古老的"個密語"CIA FBI CFA UFO CIS SGS CGS ABC
這些機構花了幾萬年幾萬個員工都解不出來

我直接把解密的方式交給你們
把每個字後面的那個"個"去掉就正文了

下面是秘笈的練習範例
祕文範例1:
現個 在個 看個  看個 你個 看個 不個 看個 得個 懂個
解密:
現    在    看    看    你    看    不    看    得    懂

祕文範例2:
秘個 笈個 那個 第個 一個 步個 就個 是個
解密:
密    笈    那   第     一   步    就    是























===================================================

秘笈正文開始

===================================================
你果然看過範例後就很熟練了~
下面你的大腦就幫你翻譯好~你可以直接閱讀懂了!!!真是解碼人才!看來這秘笈與你有緣啊~~~
(其實是個個個 一值打下去我會瘋掉)



注意 用酒精 或是 ipa 清洗請跟材料廠商確認材料是否適合

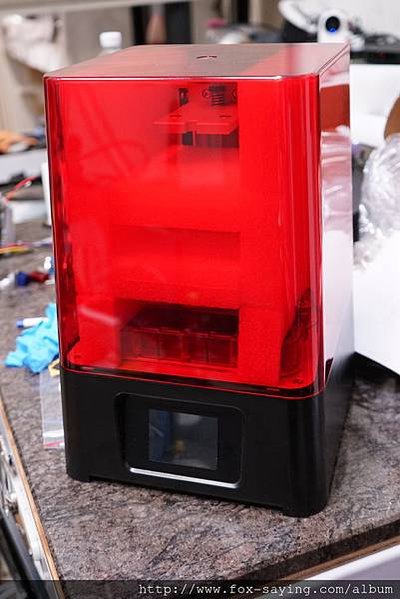

秘笈的那封面就是看看你身後發出藍光的機器
就是這台能幫你完成任務 當上總經理的機器
你來看一下這台機器....喔喔喔喔 他是不是很性感
還蓋上了 紅色的方角 聯邦的噩夢
這就是 紅色 有角 三倍快 !!!!

現在翻開秘笈第一頁

希望可以幫助新入門的朋友跨過如何印出列印件後到洗乾淨這道牆

文中的內容可以:

0.看到的人可以過來跟我購買光固化印表機

1.也不用再清洗這邊卡關

2.用的開心知道怎樣選擇

請你相信我是個正直誠懇有為的青壯年
絕對不會因為工商而破壞一篇文章的完整性
絕對不會因為五斗米而折腰 除非是十斗才考慮 ...
絕對不會因為為了湊字數加深純在感而加字數~除非是為了鋪梗!


回到正題

清洗這道牆對"你"
新手的你 來說很硬 ～ 網路上幾乎沒有實作的教學文件
老手的方式也不是每個人都能有這環境

所以~~~~希望這篇文章,可以讓新手不再這條道路上迷惘
並且知道如何選擇



寫秘笈前 我分析了目前網路上的主流做法

做法不外乎就是搭配洗劑後 1.超音波機 2.噴罐噴洗 或是 3.泡洗(攪拌?)

最常見且省事的推薦方法就是用超音波清洗機~~~~
而且通常新手的問題到這裡就可以結束
但是實際用過超音波清洗機就會知道(我就大概被問過一百次怎樣清洗)



常用都知道超音波清洗機除了仍是個有點高的購入成本之外
實際上使用我是覺得還不太實用

例如 超音波的槽一次數量可能就要 1-3 公升.
一般人清洗時間短 但存放時間長,
不洗個幾次就倒掉會覺得很浪費.

且一個槽洗過幾次後 酒精95% / IPA 跟樹脂融合,
清洗列印件表面樹脂能力就會下降,

洗不乾淨. 東西反而還要在二次清洗.

所以我自己是覺得剛入門的人來說並沒有到非要購入不可
但是剛入門的人~還是有清洗的硬性需求!



所以在這篇秘笈中我發想的方向跟給自己設定的條件

1.設備可以自幹或是找替代物品與方法來搞定

2.符合使用者 "經濟" "環保" "安全" "簡單"這條件下

3.取代簡化掉我本來使用的標準流程



而在正式進入前先介紹一下我的列印環境 跟 所使用的列印參數

範例的主機 採用新手入門最愛 Sonic mini

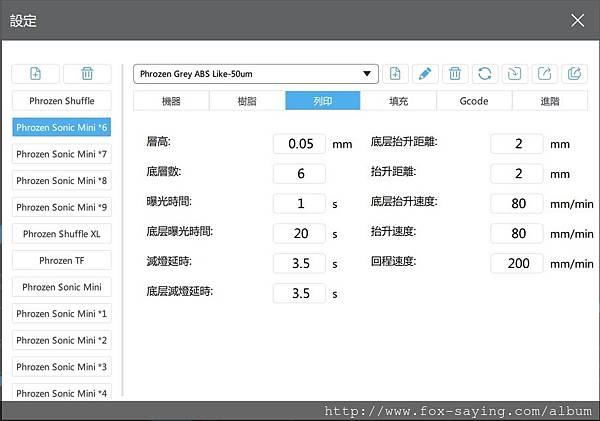

請注意下面圖片這是針對主機特調 "高速UV樹脂 水豚灰 測試料"

與我常用的 FM-30 有些許不同

如果使用 FM-30 曝光時間要修改為 1.5~2, 滅燈延時 4.5~5, 抬升距離請設定 2.5~3

/tmp/phpbgb5kH


目前實驗中的這款料 水豚灰 可以大概在加快35.5%的速度
水豚灰"初版"味道較 FM-30(灰) 跟 黑曜石 高一些,
顏色比較笨一點,沒有湖水綠這樣好看...

細節吹毛求疵下確實是少一丁點
可能很多地方有缺陷,畢竟這些不是他的訴求

他的訴求很簡單就是可以對sonic mini速度做加成...
是的~~~

水豚灰 特色在於 流動性高 反應速度較快....
構想上可以把滅燈延時的時間在進行縮減
顏色近於白色的灰....目前還在抓參數
讓SONIC MINI印的更快~!XD

為什麼要搞那東西
其實就是對開啟渦輪增壓...讓sonic mini 可以在賽道上快那短短幾秒
解開那封印下的實力,拳頭都硬的實力~
追求那零的境界...進入那神的領域!

sonic mini什麼都好,又快又好
也是因為 SONIC 系列都印太快,以前我慣用的溫和洗法已經有點緩不濟急...
列印件一多起來,
就像是那韓國影片好像叫做"失控列車(?)"上面的喪屍一樣追著你跑
快來洗我啊 快來洗我啊 ~~~~~而且還是幾何倍數的增加
很快你身邊到處就會放滿列印件,而且列印件會佔據你的空間
佔據你的桌面 佔據你的椅子 佔據你賴以為生銀行帳戶
你可以想像那畫面嗎????你不能?

mmmmmm其實我也沒有碰到過~!
如果我碰到過我可能就出任CEO 擔任總經理了~~~~

我具體形容下面的情境:

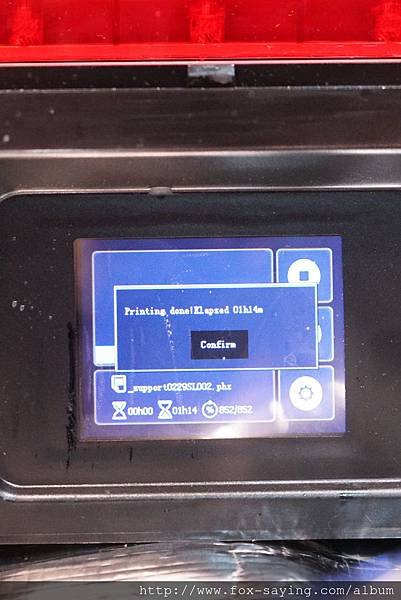

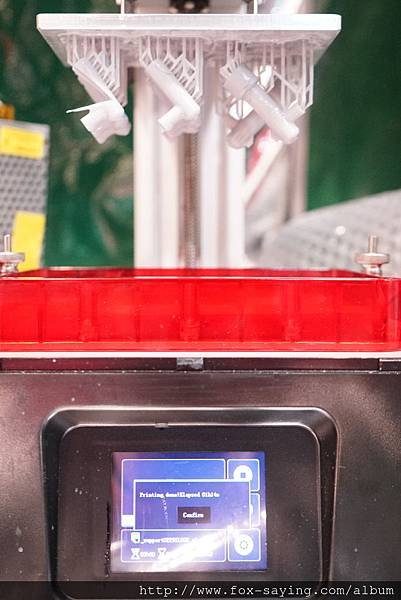

下面照片上的列印件 Sonic mini 42.62mm只花一小時又14分鐘印完...
所以公司上午9設計定稿的小物件 , 吃午飯前就可以上桌討論完再改版了
而且下午午休前就印好又可以再討論~這個效率真的恐怖
之前的機器上午九點定稿,這高度可能午休完才有機會完成

以上的情境有個基礎,要洗得夠快 要洗得夠乾淨
你洗得慢一點 後固久一點 , 或是手上剛好有兩台機器
可能下一盤就印好了你還沒有處理完
畢竟一直印一直洗其他事情就不用做了
(喜歡看誇飾法的請看"失控列車(?)"那一段)

  /tmp/phpMedvvr  /tmp/phpdbCiWp

為了讓大家了解
等下會介紹兩種我這兩周所研究總結後的清洗方式
可以交互使用,各自有不同的使用時機
也希望這能讓你們有更好的清洗做法

不一定要跟我一樣~但是希望能給你個方向作為參考


符合前面的原則 下面這兩種發法都是以簡單快速使用為建立的基礎
1.高壓噴洗 2.人工物理清洗 3.OOOOO
再來這兩種方法,我是盡量在簡化所需的設備至於

第三種 OOOOO,用於大體積的動力清潔方式~我也還沒有取名子
SOP也還沒有完善.所以暫時先PASS吧

1)高壓噴洗 請先看看 如下方的影片

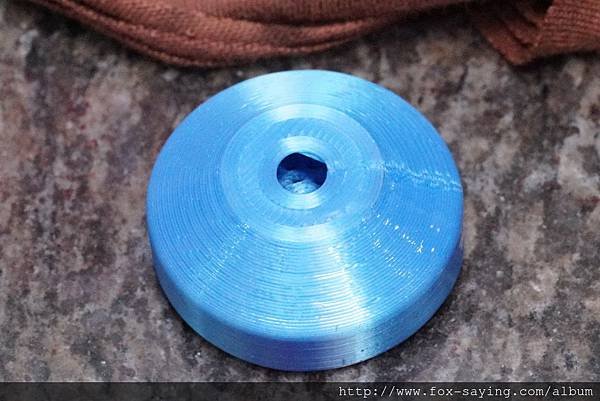

列印件
https://www.thingiverse.com/thing:4192092
為了測試這個列印件,我大概印了快100個不同尺寸XD
請清洗乾淨...要不然效果會扣分


優點 最乾淨 最省料 => 還可以用來噴漆 噴消毒水 噴什麼想噴的東西 !!!!
這個氣動可調節流量的噴嘴, 比起用一般手動噴瓶, 噴出的液體數量 大約節省了 xx%
(xx%是幾%? 其實要看你的麒麟臂鍛鍊的程度了...我鍛鍊了40年大概可以省下75%)

缺點 需要恐怖雷莎 , 需要戴口罩 , 需要列印件 , 回收比例較低 有很大的部分都在空氣中了
而且~~~~~如果使用酒精95%或是IPA請要在室外!!!!
室內用因為揮發面積很大 要注意閃燃 跟 暈倒
這兩者都很危險~~~~前者是會有烤肉香 後者是會被誤會你得了武漢肺炎(怕你們聽著太無聊說點冷笑話)

第一種方法 要配置的東西如下
1)噴槍+大部分男人都有的小三 ""恐怖雷莎""
2)列印件
3)點滴管
4)讓點滴管末入洗劑的小重物

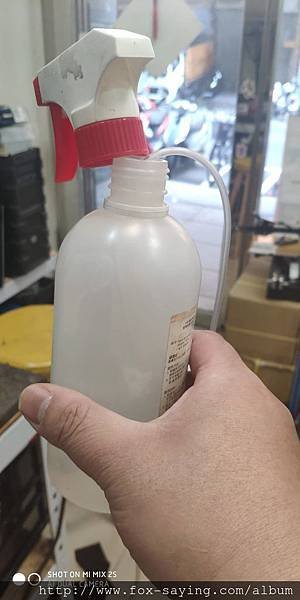

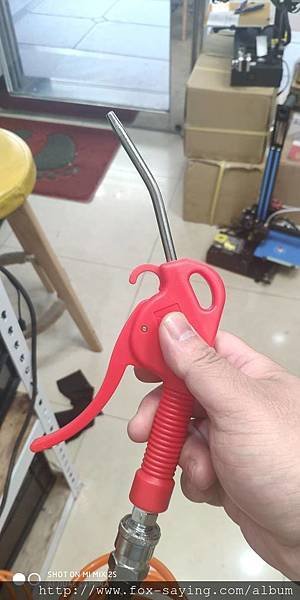

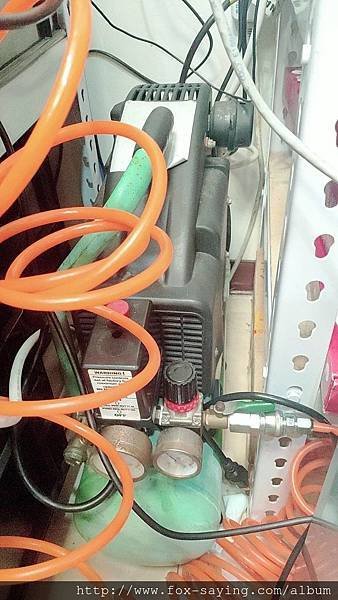

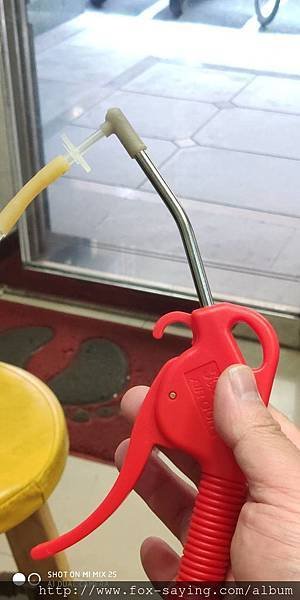

噴槍 恐怖雷莎 如下
/tmp/php6Bp0Ig/tmp/phpWNIxUQ

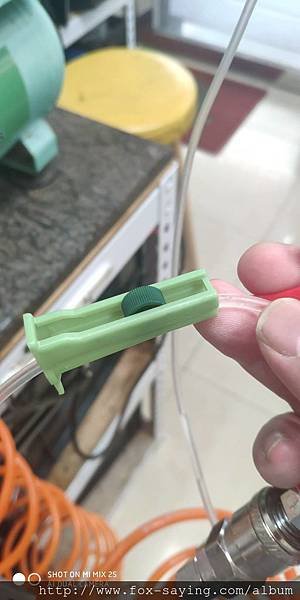

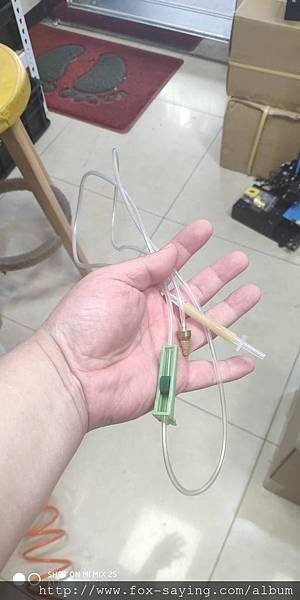

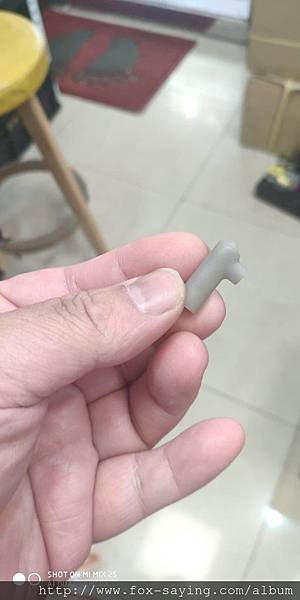

列印件點滴管後面的同頭是讓點滴管沉到洗劑內用的
並且點滴管上面的調節閥可以調整流量
/tmp/phpS613jz/tmp/phpGNm2DW

洗劑跟剛剛的模組組合
列印件可以考慮跟噴槍用光固化膠黏再一起
未來列印件要更換敲碎就好
/tmp/phpoLtISe/tmp/phpINvKsg

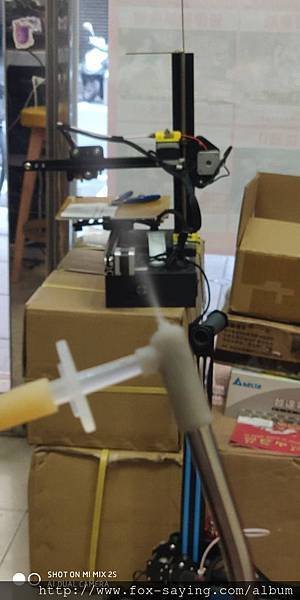

噴出並且可以調整流量
建議一開始調整到最大 方便把洗劑給吸起來
/tmp/phpry98Aw/tmp/phpzbpP0Q


2)人工物理性清洗

人工物理清洗法的清洗影片如下
有兩種主要的方式...
但要注意材料的清洗注意事項
例如時間 泡在 清洗液體裡 通常建議不要超過30秒,
洗過頭 可能尺寸變形. 材料吸收了溶液特性改變 ,完成度下降?!


1.罐子清洗法

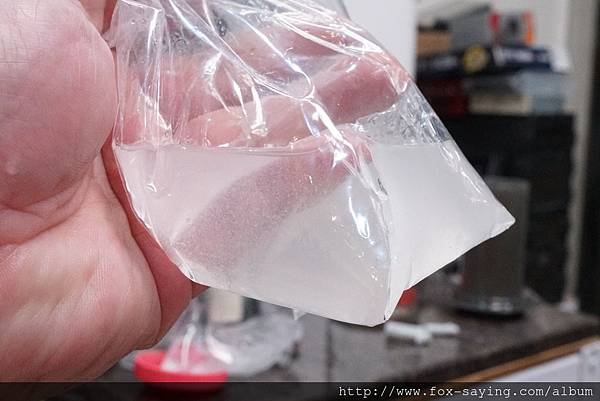

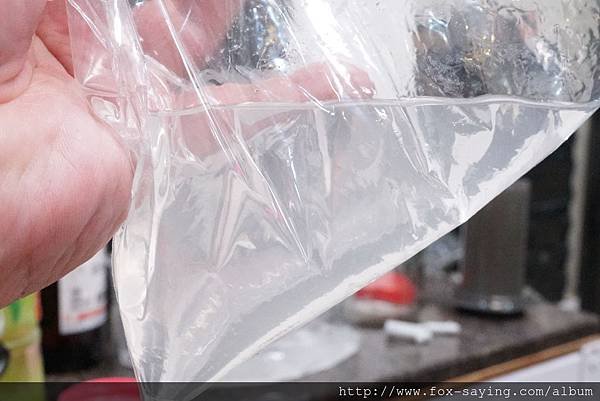

2.袋子清洗法

優點:只需要罐子或是夾鏈袋
缺點:清洗能力較差,需要洗劑較多....
有時候會有殘留,在經過二固後,會影響成型

* 提醒 袋子材質 PE or LDPE, 若是 酒精95% / IPA 需注意長時間置放 會有腐蝕袋子的可能性. 洗完的液體請倒回瓶子儲存.
* 實驗中使用"水豚君清光光水" 這支洗劑, 不會腐蝕 PE or LDPE袋子.

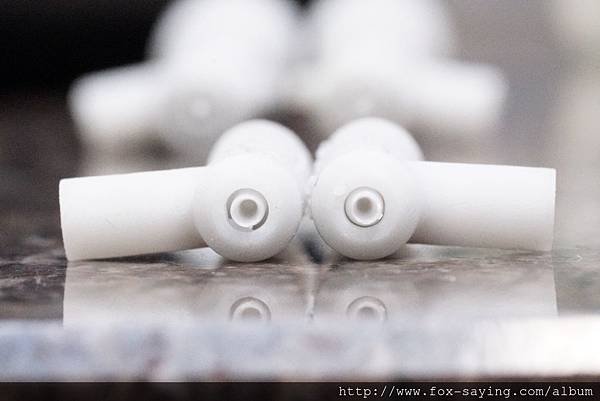

下方照片為使用罐子清洗法 中間洞為1.2mm 旁邊一圈圍 0.254mm
但是可以看到左邊不太乾淨,雖然左邊是酒精但是殘存的液體其中含有小量的塑酯
照光後固就會成形了,造成樣子改變~
(因為改了近百個小修改不同尺寸做清洗測試 以及 噴塗流量測試
圖面中 左邊縫隙為0.35mm清洗為酒精 右邊為0.254mm清洗為水豚君清光光水
但並沒有表示清光光水有比酒精好,只是剛好挑的範例照片是這樣.)
/tmp/php8N2wCi


第一種方式最乾淨,適合在很多細節的東西上,但是裝備建立起來需要一點時間..
所以通常是用在有許多內部結構的東西上,
例如這次開源的噴頭組,

第二種方式使用時機對於大部分模型的表面已經有很好的清潔效果,
相對於超音波機呢?或是磁石旋轉攪拌機使用的洗劑量少,使用方便~XD
很適合懶惰的我="=


秘笈前面提到清洗的方法
第二部分 就是用什麼來做"清潔"

清洗的部分溶劑洗劑常用的有
1.酒精 95% 請勿用殺菌的75%那東西請留給大媽~~~~!!!!
2.異丙醇(IPA)
3.其他洗劑 包含:洗碗精

前面兩者

酒精95% / IPA 等有機溶劑清洗的方式
1. 高揮發的特性 免不了有臭味的問題
2. 溶解力高 液體被樹脂混合, 洗不到幾次就會產生 樹脂重複沾黏物件 洗不乾淨的問題.
3. 還有是火焰上的避免,某些角度酒精是危險的物質

下面就是剛剛提到的大......
疑!!!!不知道是不是我年紀變大了
大媽族群裏面也是有小妹妹啊~~~~~~~
安安 你好 可以認識嗎?<=前面這段話大概就知道我的年代 隸屬的教育水平 跟使用網路的年齡

/tmp/phpGBS7N6

大家都知道酒精能燒
看看水豚君好像小朋友!還是燒給你看~前面是酒精,後面是洗劑
突然這年紀還要在大馬路邊玩火~玩火還錄影XD  (極度中二)

光固化越來越便宜 phrozen sonic mini 價格更是直接落入消費者能接受的甜蜜區.
這類的3D UV列印桌上機 大部分使用者作業環境都在家裡,
為解決一些使用上的不便 推出 清洗劑 這個產品.

總歸類起來目前看到的光固化膠洗劑都符合下面三項原則
1. 減低高揮發性溶劑對身體健康疑慮.
2. 還有是火焰上的避免,某些角度酒精是危險的物質
3. 回收重複使用的可能性 除了環保因素, 洗劑 也是一筆開銷


普羅森的 https://www.phrozen3dp.com/products/phrozen-wash-discount
/tmp/phpkD8tUr

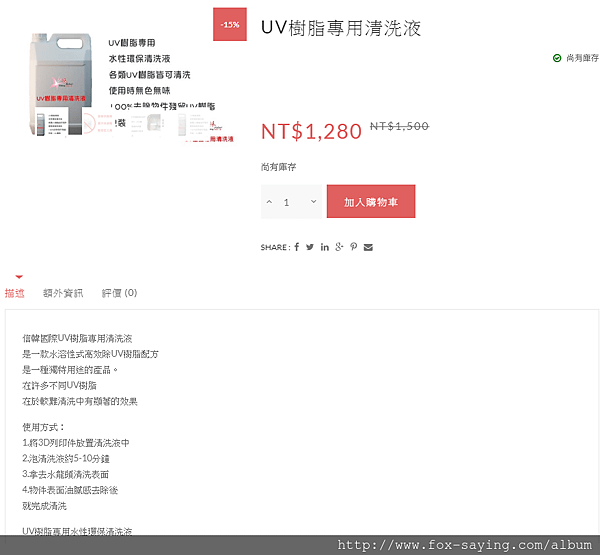

龜老師的https://www.fancymelon.com/shop/uv-cleaner/

UV樹脂專用清洗液
/tmp/phpt89nJE

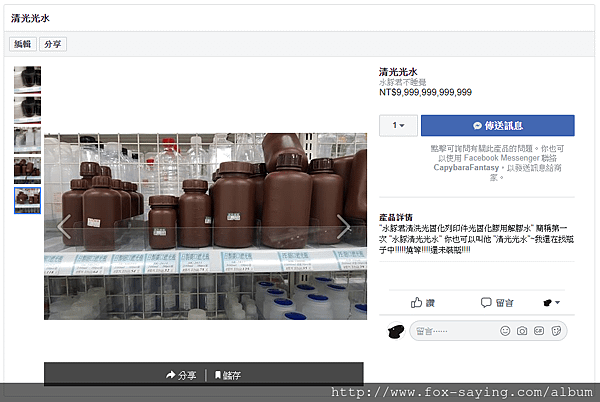

還有 前面提到的"水豚君清光光水"(夾帶工商XD)

這價位如果真的有人買下去付款,我真的就是邁向人生巔峰了= =
/tmp/php8uyweN


中文名 "水豚君清洗光固化列印件光固化膠用解膠水" 簡稱第一次 "水豚清光光水" 你也可以叫他 "清光光水"
英文名 Crystal Resin Cleaner(委託的業主說要取這個名子的)
為啥會有這東西,就接了案子,跟著業主委託內容做,做著做著跟著業主提出來的訴求一起做出來的東西...
畢竟化學是水豚的本科~~~~念了不會發財 不念也不會發財的化學~~~

附帶一提 清光光水 除了能洗光固化列印件外,他聞起來還香香的....
來一罐吧~~~真香

先直接來照片 左邊為酒精 右邊為 水豚君的清光光劑
這是用罐子法測試的,左邊為酒精 右邊為 水豚君的清光光劑

因為沒有其他兩個,我就用水豚君自己的"清光光水"來測試看看
價位不同,原理相同下~就大概看看怎樣用....當然可能也有高下之分
我們就簡單地看看就好~~~~

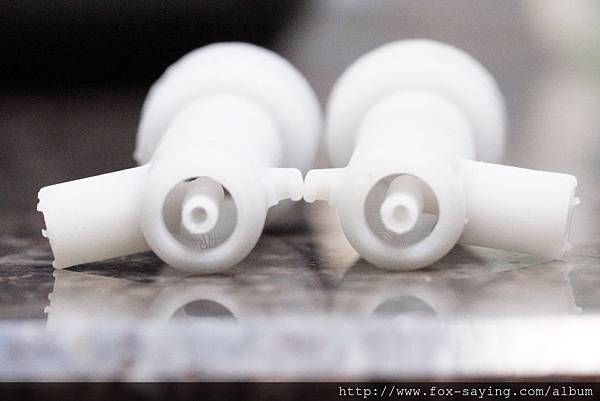

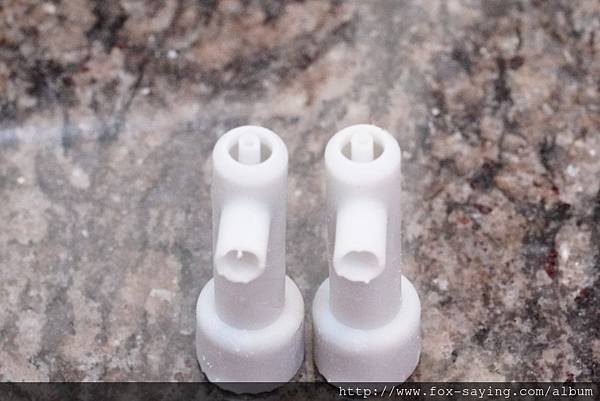

下圖可以看出來差別嗎?兩者都是罐子法清洗四次....左邊酒精比較乾淨,右邊也算是乾淨...但是頭被罐子法打爛了
/tmp/phpUk6rFf


外觀上兩者是同一個檔案,同一梯次印出來兄弟
只有拔除支撐的痕跡
/tmp/php9wBmdN

反正清光光水輸給了酒精Mmmmmm
不過在不細細分辨下比較不出來
在這列印件上的缺點就是他在管路間清洗能力較弱
大家看過放在心上就好 平面沒有系管路的清潔能力跟酒精差不多

幾次清洗測試中酒精對比有勝有負~雖然輸多贏少
但是大多是輸在細的管路 跟旁邊間隙的表現
不過"清光光水"比洗碗精好太多了~~~~

洗碗精管路"0"PASS 全部NG
洗碗精所要用的水量可不是一個小小免洗杯能裝下的



 最後~主題來了~~~~

真的主題來了~~~
主題來了
主題
主



當然就是"回收"
跟開發的業主,討論起來是這樣...
他其實不太愛我提到回收洗劑這東西啊
在商言商 不回收我能賣更多 回收我賣不多


但是"環保"~
上面都可以環保再利用,但是似乎沒有人提到回收的方式....
不過生為地球一分子

提一下算是我的義務跟責任
/tmp/phpZA8Hrr

先看回收的影片

雖然市面上就有回收過濾器可以買。但其實我們有更簡單且省錢的方式
他適用於市面上所有的光固化洗劑

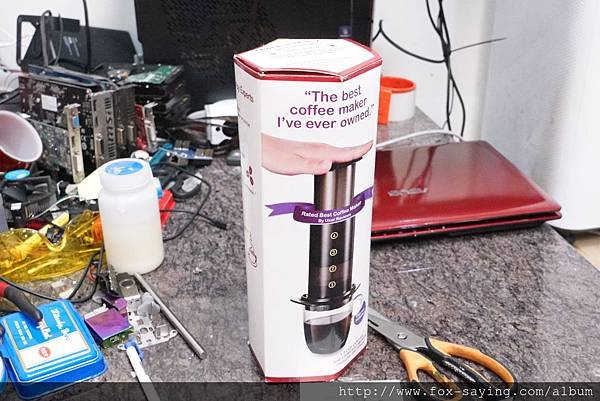

那就是被咖啡玩家所喜愛的～ 愛樂壓 ～ 手壓咖啡機XD

/tmp/phpfY9bGo

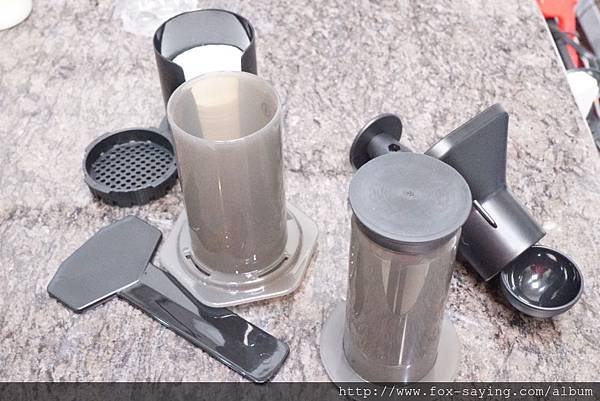

整套過濾設備打開大概就是這樣!!!!

/tmp/phpk8J0Oe

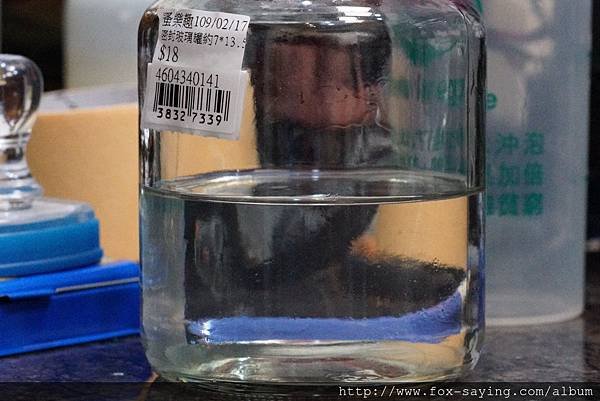

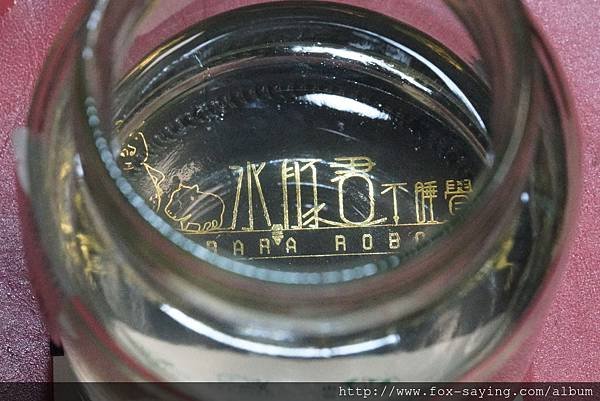

先直接看下面照片 他是過濾後的成果XD!!!!過濾後有透嗎?我覺得有...
看起來跟原本材質沒差多少,而且清透純
拿來假冒是沒有清洗過的原液 更本不會有人發現

/tmp/phpA0ATSs

其實~~~他是一張空白的圖片XD
別鞭打我~過濾後的照片在下面
我怕我不惡搞,看到這裡你們都睡了....XD
摩斯密碼:O ~~~E/ VPU WJ6QU04B;42U04SL3CJI4G4G.3RU CJ942UL41J4EJ0 JI32K7G4FU/6I
/tmp/phpNMxbvh

台積電可以把一滴水用幾百次,不過實際上自己實作才發現要注意的很多!!!!
過濾的濾網可以再多放幾片...能過濾的更好~算是盡量做環保
畢竟裡面的顆粒越少越好~~~~

接下來就是過濾的步驟

1洗完的洗劑,需要先拿去後固下圖照UV光後固前
我是採用405uv光 照射15~30分鐘~

沒有照uv光這時候是濾不到東西的
畢竟都融在裡面你儂我儂的....
/tmp/phpOct9SK

照UV光後固後...可以使裡面的"UV膠開始固化"並且同時"結塊聚合"
照得越久聚合的現象越明顯

不過不搭配工具是撈不出來的
以前因為量不大,洗劑這狀況我是曝氣回收...
把它放在戶外的罐子讓他揮發掉

/tmp/phpVrgGeS

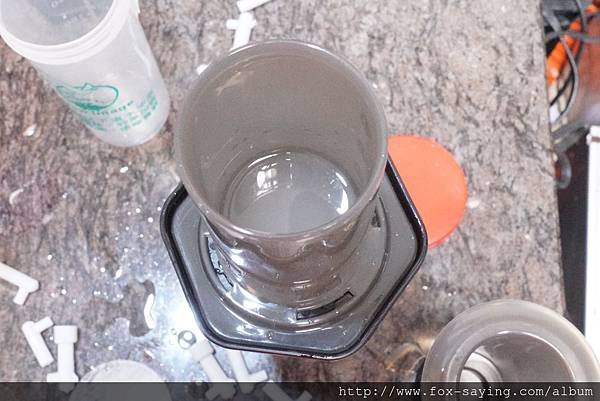

到入咖啡玩家所喜愛的～ 愛樂壓 ～ 手壓咖啡機XD

讓他慢慢滴,如果覺得太慢可以把上面的活塞放上去
然後加壓~~~但是記得不能太大力啊!
濾網會"爆掉"~

下面是過慮了一段時間的濃縮液體

/tmp/phpqbn8Ov

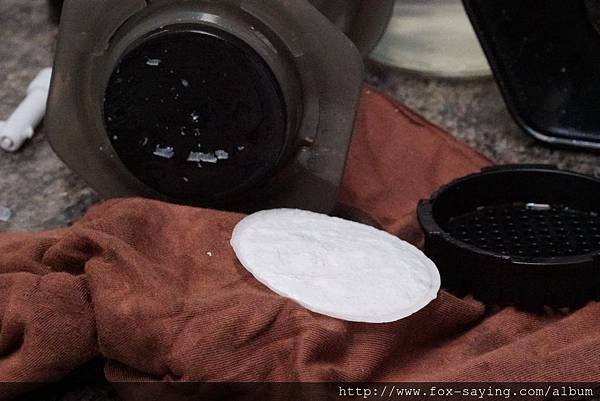

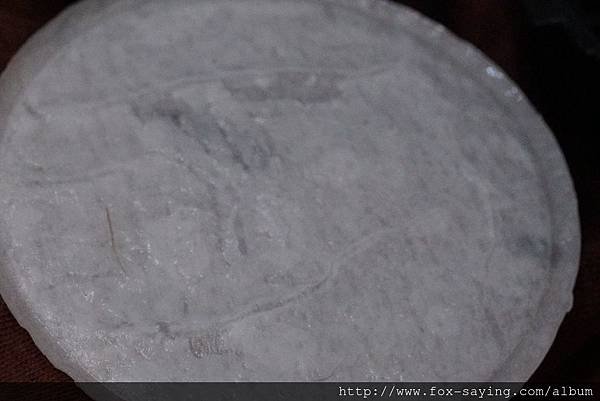

取下濾網你可以看到 "光渣"
光渣~~~是的固化膠的渣簡稱是"渣"
藍色的就是"渣藍"


因為後固後會變成固體,這東西就可以丟垃社桶
讓火力發電廠燃燒,變成能源給光固化機使用...
真是一舉多得啊
之後的液體部分可再回收使用.
如果多次回收後不能使用~請放到戶外廢液體桶曝氣
曝氣揮發後的剩餘物再丟到垃社桶

/tmp/phpVTuR89



/tmp/phpxTO2VJ

當然除了大人土豪版的光固化膠過濾器
也要製作入門版才行～～～～自己動手印
下方是影片跟列印件位置....請收下!

https://www.thingiverse.com/thing:4192584

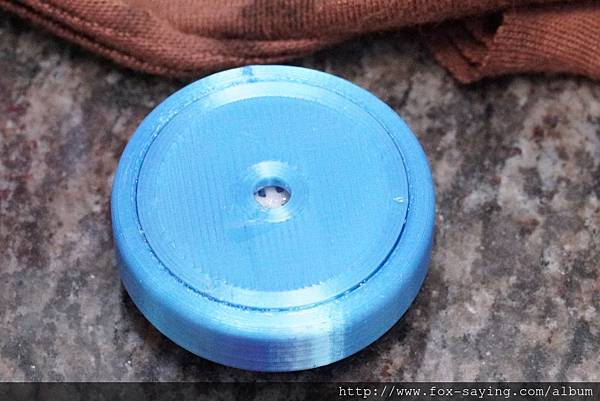

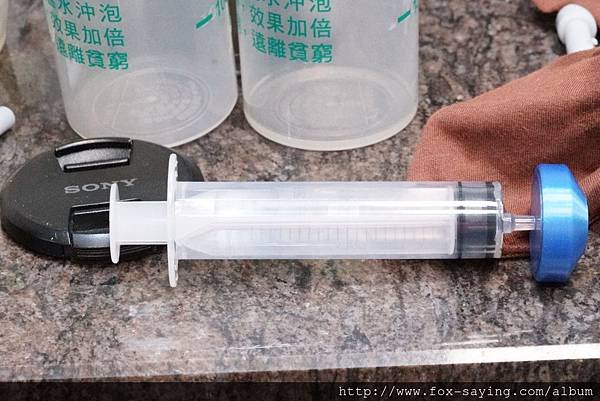

完成體
/tmp/phpKcThCR

過濾核心上方
/tmp/phpN9OuD6

過濾核心下方
/tmp/phpKwKCkS

如果前面都沒有你也懶得這樣做...還有一種消失在江湖上秘招的秘招更簡單的方式
效果好成本低廉簡單,每次過濾花不到10元,還打趴前面的過濾方式

就是終極無敵殺人王 更正 終極無敵方便過濾法 咖啡濾紙過濾法
讓他回到滴滴純淨 滴滴甘甜 滴滴美味 滴滴入口即化的.....宛如處子動如脫兔一般未經使用的乾淨清洗液體

下面三個照片說明完

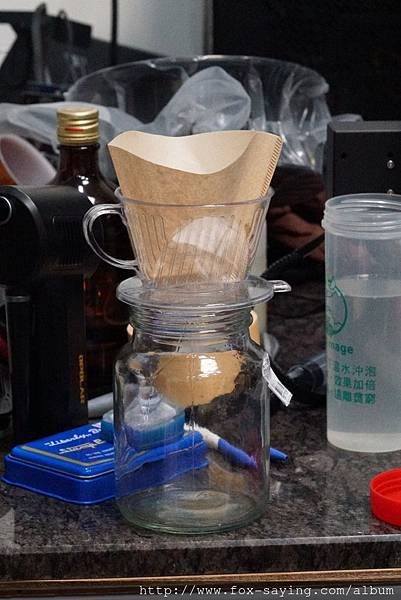

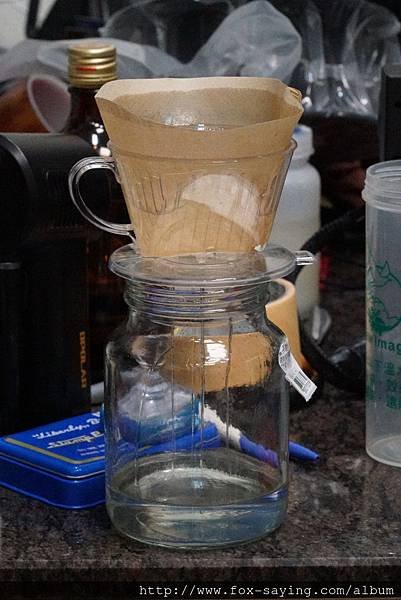

1.架好

/tmp/phpUnKbjQ

2.倒進去

/tmp/phpNKL42e

3.收成中(罐子髒髒的)

  /tmp/phpOD79a1

最後 過濾完瓶子拿去洗一下外瓶

/tmp/phpJJBmkF

1 2 3 4
mmmmmm四張照片啊~!
前面說的三張是....MMMMM
畢竟秘笈都是老人在寫,記性不好難免啦~

就跟投資股票一樣
太過美好都是假的,洗劑經過多次使用比例會改變,造成清洗能力減弱,
沒有意外最後還是要做曝氣方式處理
但是環保除了回收不浪費外,能增加使用次數也是環保的方式之一

清洗的 工具 方式 以及 解說 都在上面
除了照片,還有影片....如果有不懂還是可以問我

不少人應該是直接看結論

我也總結幾個原則
清洗法
1.高壓噴洗 用來需要表現細部的列印件
2.動手的物理清洗 用來處理沒有特別暗角的外觀

洗劑選擇
1.細節高 沒有環境問題 對tvoc認識 知道如何避免 選擇95%酒精 或是 IPA

2.大面積 外觀件 , 能直接沖洗到的地方 對於味道有障礙
   可以選擇 專門的UV清洗劑 例如: "Phrozen wash水性清潔劑" "龜老師的uv清潔劑"
   或是水豚君即將推出的"清光光水"

大清洗光固化時代

這裡是明白地講出優缺點,然後你就可以踏上偉大的清洗之路
尋找適合你的東西跟方式吧!!!!

關於清光光水洗劑優點 基本上現行的洗劑應該都有類似的特性
1)味道低 而且現在酒精95%有點難買 IPA室內使用味道過重
2)有別於酒精95%/IPA 清光光水 洗劑可防止清洗掉的 uv膠再次附著回去
3)揮發性低 減少voc汙染
4)不燃

洗劑缺點
1)清光光水來說 為了減少VOC 所以有以下兩個問題
    a.溶劑比例較低
    b.揮發性較低表示溶液中溶劑的分子連結力量較大~流動性較酒精差
2)溶解力中需要的流動性比起 酒精95%/IPA流動性較低,
3)再加上將為了把光固化膠半凝結不讓他黏回去列印件表面,
用於毛細管的清潔會容易堵塞
所以對細內孔類列印工件清潔力較差, 表面的清潔能力我覺得跟酒精相當.

另外補充一下
用洗劑洗完 可以考慮用水 沖洗 or 噴洗的方式
如果你的表面沒有很細緻的需求
還有個最強大的方式 "擦乾" (也許用 無塵布 廚房紙巾 或是廢棄的腳料廢布 ).

然後如果有需要Phrozen的機器
歡迎詢問~各種機器訂購,都附贈1小時左右教學
如果有不懂也可以再次詢問我水豚君
保固售價依照原廠定價,也歡迎諮詢各種材料
不一定要跟我買,但是我能直接的回覆我誠實的使用經驗~
