博計 2024I 電錶型節電保護延長線插座開箱 By 港都狼仔－傻瓜狐狸的雜碎物品

博計2024I電錶型節電保護延長線插座特點：
1.多項保護功能，避免因為電器使用不當或電源不穩而造成用電意外，可偵測漏電流、電壓過高(>124V)/過低(<90V)保護、過電流保護，異常時會發出警示嗶嗶聲並斷電，另設有斷路器提供更多一層的安全防護
2.具備突波吸收保護功能，最大突波吸收能量可達2040焦耳，可有效防止瞬間高電壓、雷擊對電器造成的損害
3.可依使用之電器來設定電流超載的靈敏度(可設定2A/5A/10A/15A四種設定)，當電流超過設定時立即斷電
4.使用大型帶背光LCD，顯示用電度數，了解家中電器耗電量，認識電器的用電狀況，同時提供電壓、電流、瓦特、PF最大值/最小值、漏電流等多項量測數據顯示
5.內建EMI濾波器，可抑制電源雜訊，有效保護精密電器，加長電器的生命週期
6.智慧型節能斷電偵測，會持續監測電器耗電狀態，自動判斷用電需求，當電器被關閉時(耗電<0.2W)，延長線會跳至No Load狀態並停止供電，當電器被打開時，延長線會自動跳至ON狀態，聰明切換無需手動斷電/復電
7.機身採用防火塑膠材質，耐熱/防火/耐高溫
8.符合安規雙重絕緣電線，可耐15A電流，不易漏電，使用更安全
9.斷電儲存記憶，電源切斷時也能自動累計儲存用電度數
10.SPARK FREE零火花，內建軟體控制ON/OFF開關，在電壓正弦波為0時通電/斷電，確保無火花產生，延長電器壽命

博計2024I電錶型節電保護延長線插座產品規格：

外盒正面有產品名稱、產品外觀圖、特色圖示
外盒背面有產品名稱、特色說明、各部說明、LCD顯示幕說明、規格表、製造商資訊及聯絡方式

外盒左/右側面為產品特色說明

外盒頂部有博計電子商標

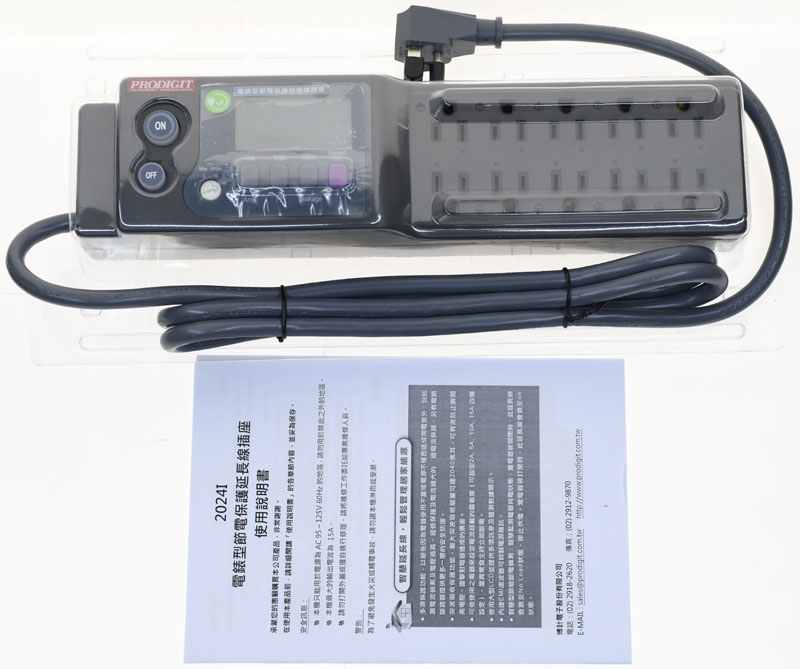

包裝內容，博計2024I電錶型節電保護延長線插座包在透明泡殼中，另附上一份說明文件

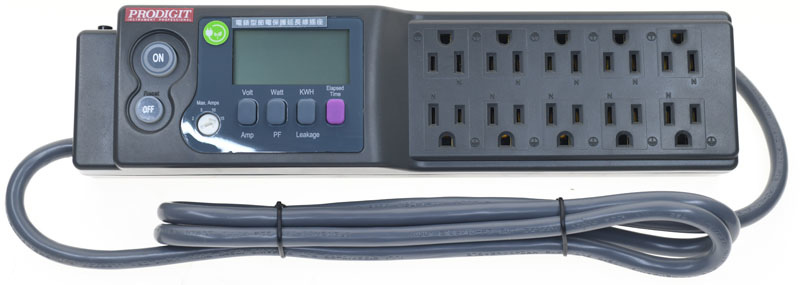

博計2024I電錶型節電保護延長線插座本體外觀，博計電子商標及電錶型節電保護延長線插座是用貼紙貼上去的

大型帶背光LCD顯示幕，可顯示多項訊息及量測數據，周遭按鍵操作說明如下：
“ON”電源輸出按鍵，按下去接通電源，並點亮內部綠色指示燈
“OFF”電源關閉按鍵，按下去關閉電源，並點亮內部紅色指示燈，同時也作為異常狀態排除鍵，紅燈閃爍時表示為異常狀態(電壓/電流/漏電異常)，”OFF”鍵也做為異常時的重置鍵(RESET)使用
“Max. Amps”電源超載設定旋鈕，可設定超載電流2A/5A/10A/15A
“Volt/Amp”電壓/電流顯示鍵，短按可顯示電壓/電流及其最大/最小值，按住兩秒可重置最大/最小值
“Watt/PF”功率/功率因數PF顯示鍵，短按可顯示功率/功率因數及其最大/最小值，按住兩秒可重置最大/最小值
“kWh/Leakage”用電度數/漏電流值顯示鍵，短按可顯示用電度數/漏電流值及其最大/最小值，按住兩秒可重置最大/最小值
“Elapsed Time”短按可顯示延長線接上電源累計時間(日/小時/分)，按住三秒可重置累計值

10個NEMA 5-15R三孔輸出插座，插座標示N與GND，並未針對變壓器等體積較大的裝置進行加大間距處理

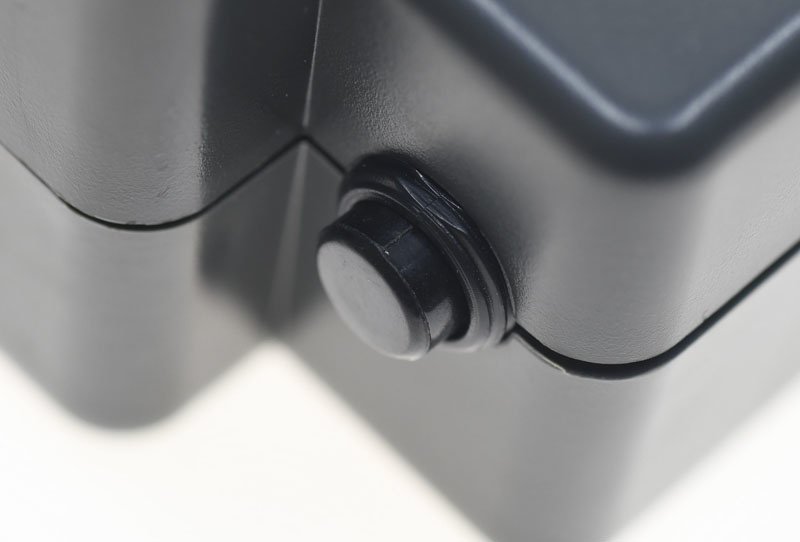

第二道過載保護的無熔絲斷路器，其超額電流值與跳脫動作時間的關係請參照規格表

本體背面，左右各有一個壁掛用吊孔

本體背面產品資訊貼紙旁有一張UL認證雷射貼紙，其標示的Relocatable Power Tap就是指延長線

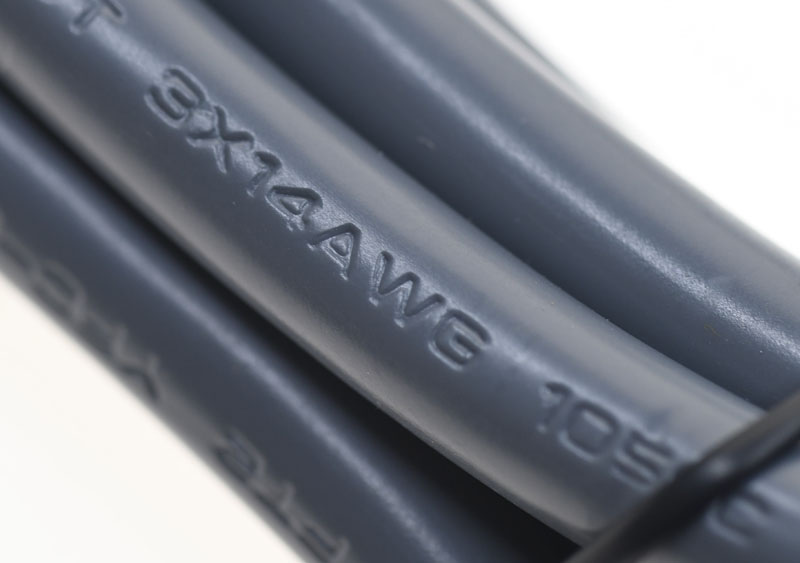

1.8公尺長交流電源線為3x14AWG規格，耐溫105℃

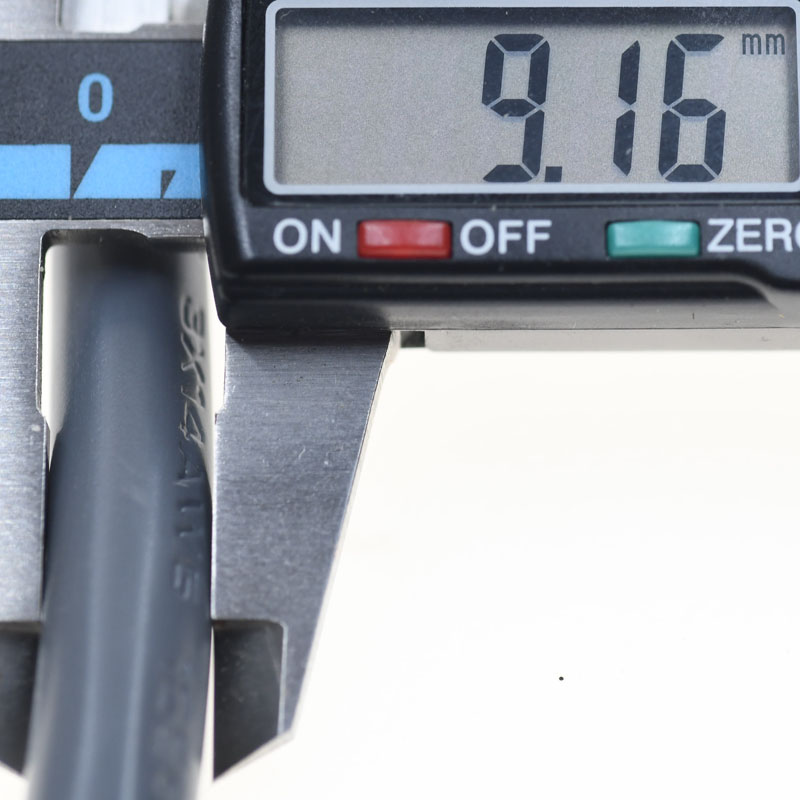

交流電源線直徑為9.2mm

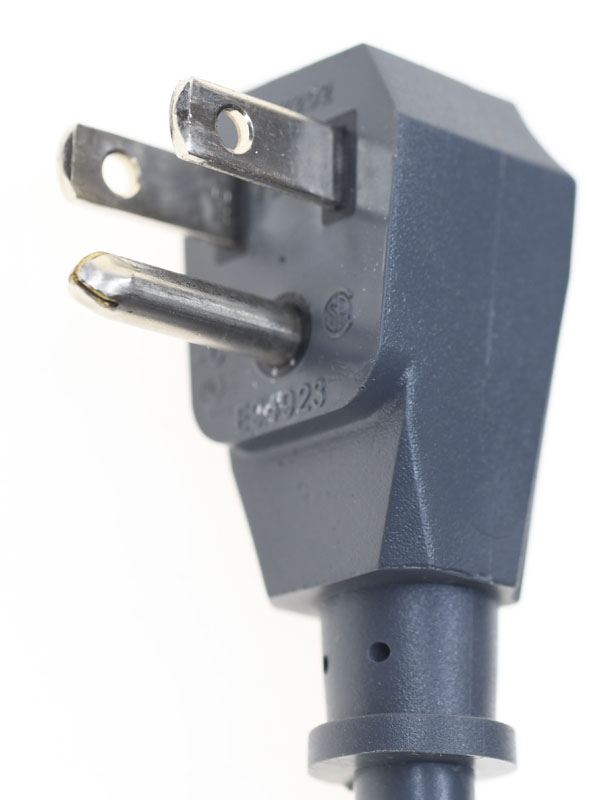

電源輸入採用90度直角平貼式NEMA 5-15P三孔插頭

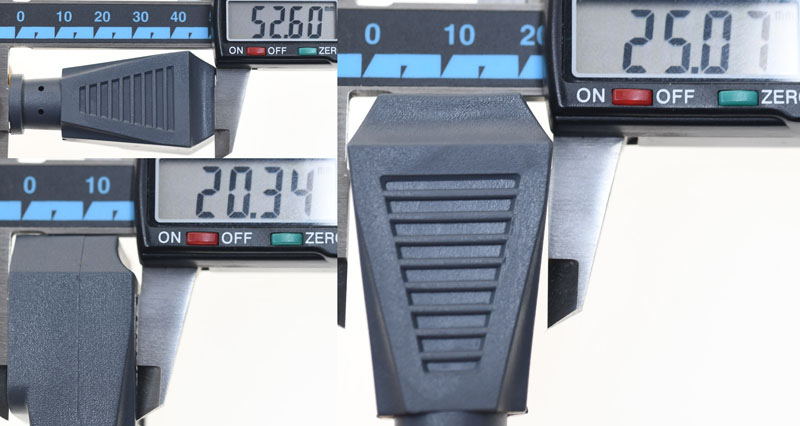

交流插頭外部尺寸為52.6x25.1x20.3mm

十個插座內部結構，L/N導體設於外殼下半部，接地導體設於外殼上半部，L/N與GND均有獨立隔間
導體與線路採用超音波壓焊連接

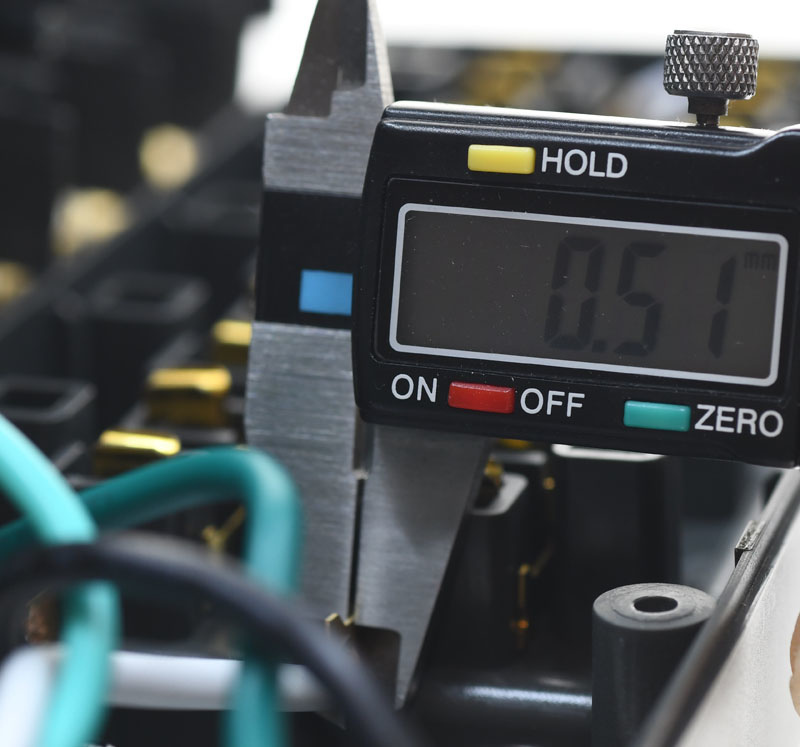

導體厚度為0.5mm

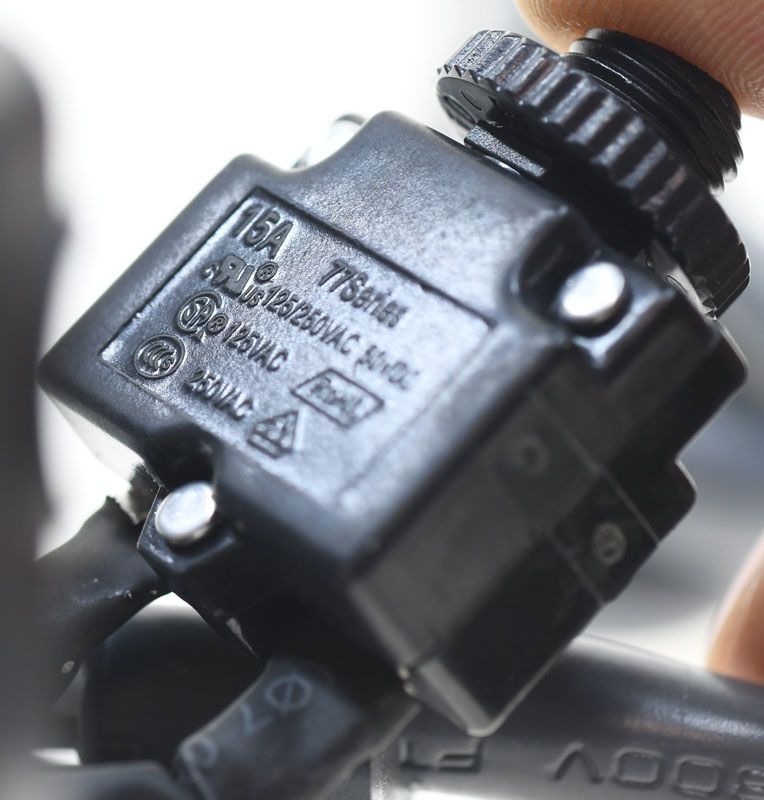

內建無熔絲斷路器為額定15A規格，連續通過15A時不會跳脫，超額電流越大，跳脫速度越快

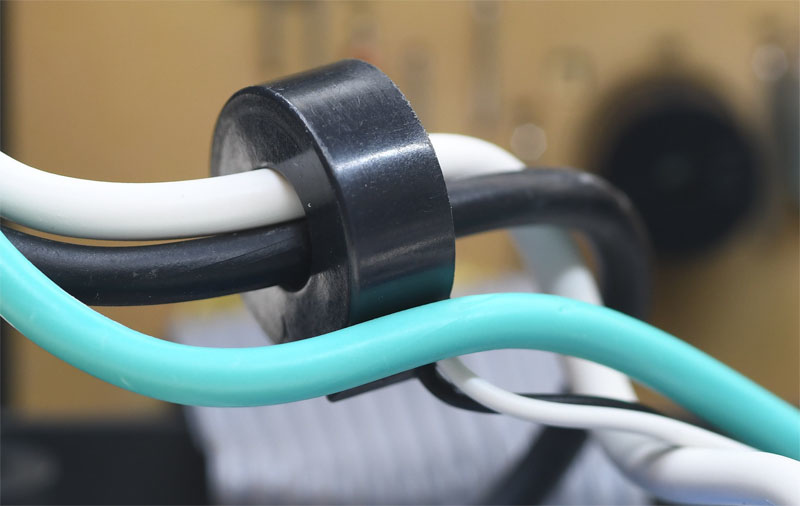

漏電流偵測機制採用在L/N線上套比流器，偵測L/N線路的往返電流是否相同，並回傳給控制電路
(當L/N兩線之間往返電流不同，表示有發生漏電情形)

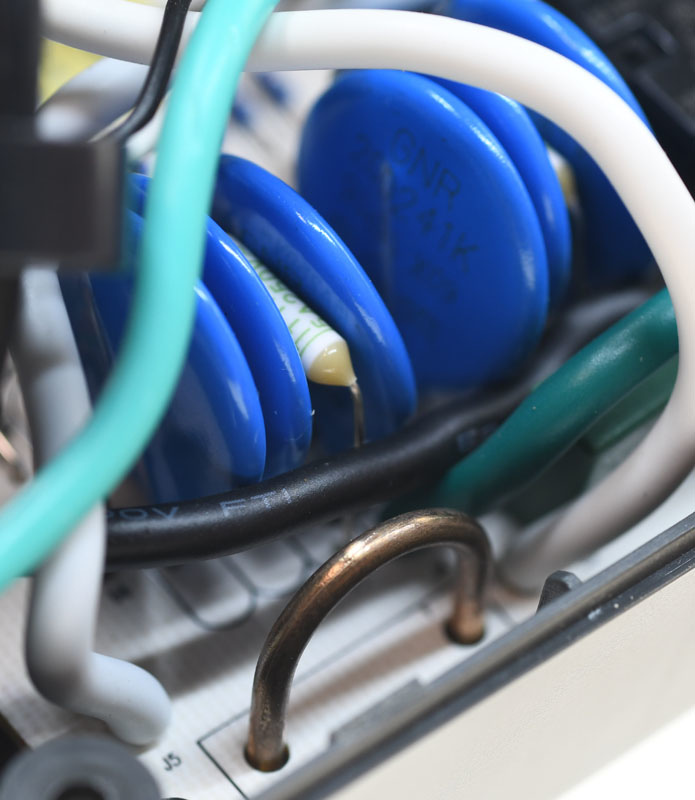

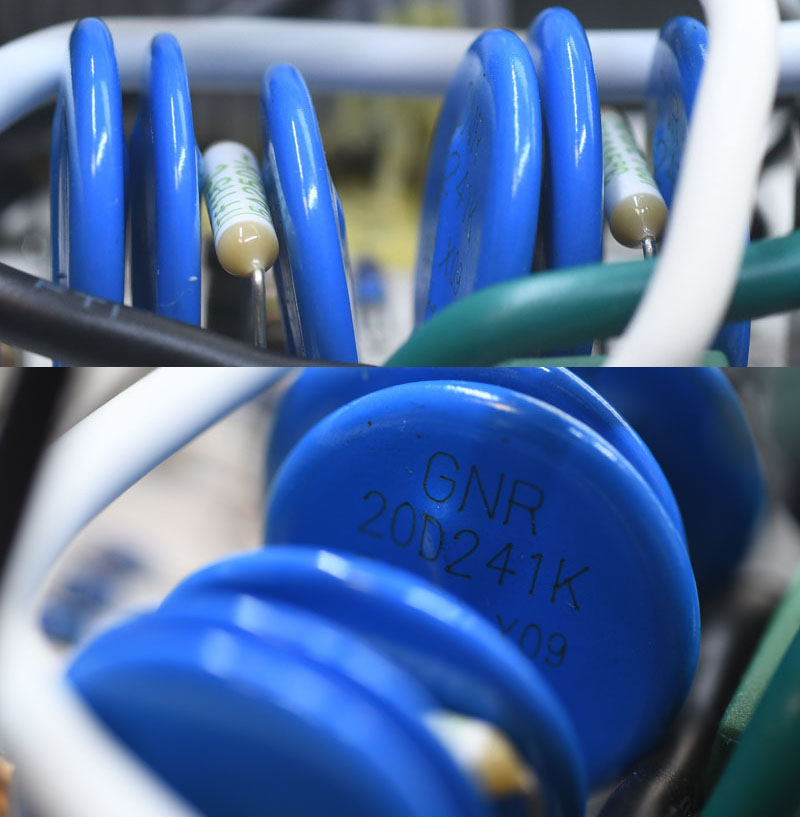

內裝六顆GNR 20D241K突波吸收器，並在突波吸收器之間設置溫度保險絲，當突波吸收器吸收過多能量發熱時，溫度保險絲會熔斷並通報控制電路發生故障
GNR 20D241K突波吸收器規格：最大允許電壓AC150V/DC200V，最大吸收能量168焦耳(10x1000µs)/120焦耳(2ms)

採用康銅絲分流器偵測交流電流

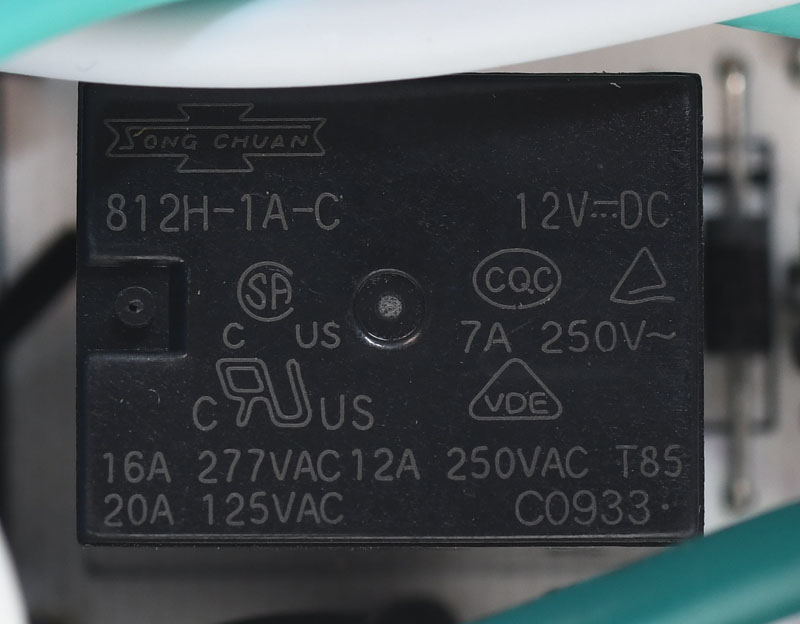

使用松川Song Chuan 812H-1A-C單常開(N.O.)接點繼電器

不過雖規格表稱其內建EMI濾波器，但並未見到EMI濾波電路常見的Cx、Cy、差模/共模電感等組件

LCD畫面訊息說明：
“Surge OK”點亮表示內部突波吸收器狀態正常，若無點亮表示內部內部突波吸收器異常，需要檢修
“Ground OK:點亮表示延長線接地正常，若無點亮表示插座接地狀況異常，需請合格水電檢查接地
“Wiring OK”點亮表示供電插座配線正常，若無點亮表示插座有配線錯誤情形發生，需請合格水電檢查配線

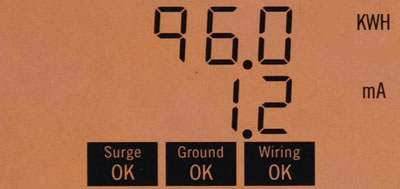

用電度數累計，可累計延長線上所有電器消耗的電力度數(1kWh=1度)

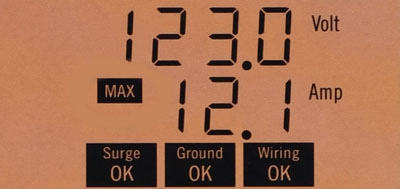

顯示已使用過的電器電壓/電流/功率/PF/漏電流的最大/最小值，並可切換顯示最大值(MAX)與最小值(MIN)

過電流保護，當電器消耗電流超過面板旋鈕設定值，會顯示”Over Current”、發出嗶嗶聲並自動切斷供電

智慧節能斷電偵測，當延長線上電器關閉，總消耗功率低於0.2W時，會顯示”No Load”，並自動切斷電源，待電器打開時，延長線會自動啟動電源

漏電流偵測警示，若漏電流值超出5mA，LCD會顯示”Ground Fault”並發出嗶嗶聲

博計2024I電錶型節電保護延長線插座與手上使用的功率計所顯示的差值比較
(附註：因為功率計輸出電源線為D字頭，所以使用一個自製轉換頭轉成NEMA5-15R插座後再接上2024I)

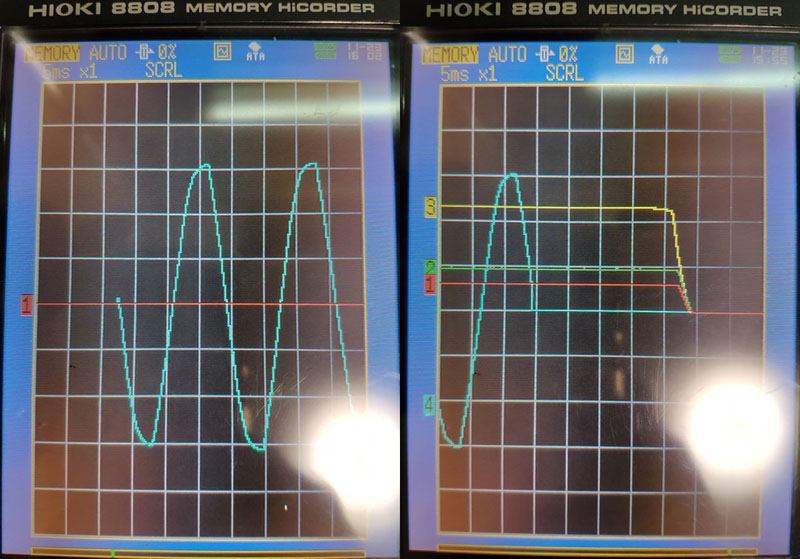

擷取插座交流波形，的確如其SPARK FREE零火花設計的說明，在電壓正弦波0點通電(左)及斷電(右)

插上一個空載耗電低的充電器時，2024I節能自動斷電/復電功能的動作影片，開-關三次後才維持通電狀態

總結：
博計2024I電錶型節電保護延長線插座優點：
1.提供過電壓/欠電壓/過電流/漏電偵測等多項保護功能，異常時會發出警示嗶嗶聲並斷電，使用者可設定2A/5A/10A/15A過電流保護值
2.具備突波吸收保護功能，可有效防止瞬間高電壓、雷擊對電器造成的損害
3.使用大型帶背光LCD，顯示用電度數/電壓/電流/功率/PF/漏電流等多項量測數據及最大/最小值顯示，即使切斷電源也能儲存用電度數
4.智慧型節能斷電偵測，當整體耗電量小於0.2W，會跳至No Load狀態並停止供電，當電器啟動時，延長線會自動跳至ON狀態，無需手動斷電/復電
5.機身採用耐熱/防火/耐高溫塑膠材質，電源線符合安規雙重絕緣，可耐15A電流
6.SPARK FREE零火花設計，在電壓正弦波0點通電/斷電，使通電瞬間不產生火花

博計2024I電錶型節電保護延長線插座缺點：
1.內建節能自動斷電/復電功能，對於低待機功耗電器會有重複開關數次的情形，且無法手動關閉該節能功能
2.OFF鍵應可考慮加上按住幾秒才斷電的設計，可避免誤觸
3.未針對變壓器等較大裝置加大插座間距

報告完畢，謝謝收看
