英哲是狐仔超過 20 年交情的老朋友了

對於音響設備有相當深度研究的他於近年完成了不少好產品且也在兩岸收了不少學生傳授多年所學

這次他特別把自己花時間針對

audio-technica 鐵三角 ATH-M60x

所做的評測授權給我刊登，讓我感到相當榮耀

這些文字共兩篇~這一篇單純將以耳機結構解說的方式來帶大家認識這隻耳機

想直接看聽感解說的朋友可以直接看底下這一篇

audio-technica 鐵三角 ATH-M60x 開箱體驗篇

喜歡鐵三角這個品牌的朋友，就滿懷感激的看看 英哲老師 怎麼說它吧

對於一款產品，結構是否合理，其實關係到了產品的使用壽命，所以我把 ATH-M60x 進行了深度解剖

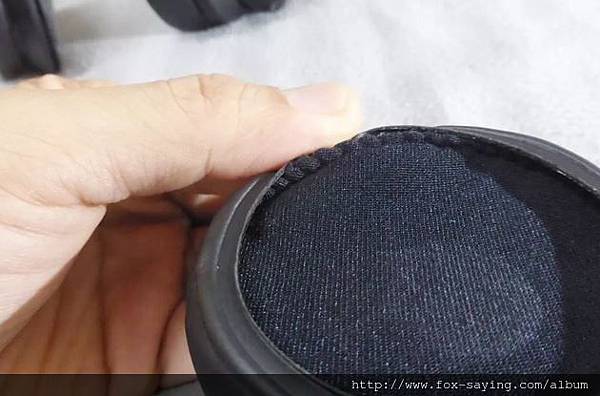

ATH-M60x 的耳罩連著彈性網布

常見的耳罩都是單獨一圈固定在卡著圈上

但是明顯的 ATH-M60x 使用了一個彈性網布與耳罩整體車縫

這意味著即使內部海綿因為粉碎，也不會有直接刮耳的情況發生。

而且這個彈性網布也很好的製約了耳罩的變形可能，比起其他耳機的直接放置與容易脫落好上許多

這個設計我覺得很可以！

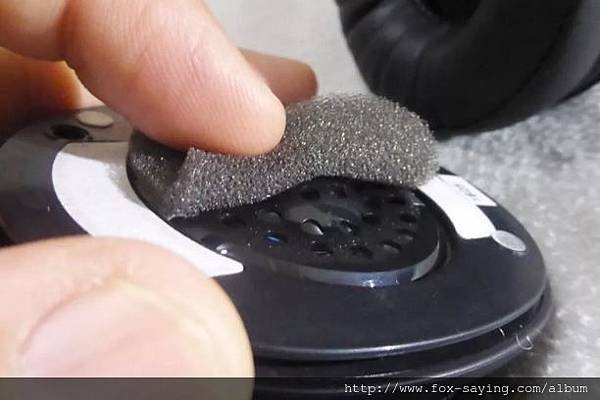

螺絲孔保護片

我們可以看到螺絲孔用了四片保護片做處理，除了美觀之外，我認為這是一種防氧化方案。

因為耳罩的密閉，所以容易潮濕流汗而造成螺絲氧化

因此做了螺絲孔保護片，以推遲氧化發生，而灰色海綿則給足耳朵與單元間的軟緩衝

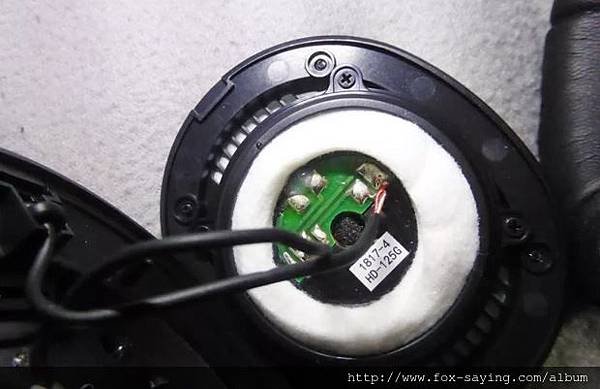

低音反射式結構

卸下單元總成板，我們可以看到上下各有一個空氣窗。

透過內部的空間分析，這兩個空氣窗應該是為了低音反射而留的，那我們就要很好奇這一圈白色的是什麼了

就我的猜測，應該是一種高密度泡沫，用以放大耳機內的容積率。

電路板讓單體穩穩地坐實了

一般耳機，大多是直接將漆包線焊接在單元上，而單元則是用膠固定在殼體上，或是使用卡榫等方式繃緊。

不過 ATH-M60x 內部卻是用一塊電路板讓單體坐實了

這點令人好奇，是否跟製程上的 QC 方式與手法有關呢？

畢竟這樣高價位的耳機有一定程度QC是必然的。

多重螺絲紮實鎖定

模具就是成本，可是 ATH-M60x 卻再開了一片後蓋來把單元固定住

這意味著即使摔碰撞單元要從孔位上“脫膠”掉落的可能性為 0

因此勝任經常碰撞與移動攜帶用途肯定是槓槓的！

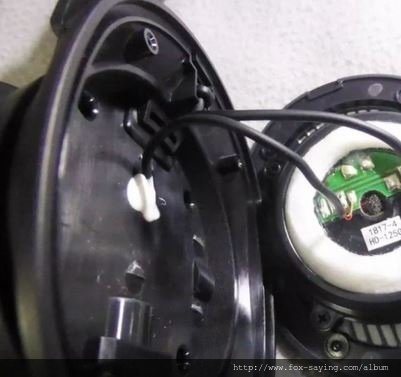

密封膠封口確保氣密性

在耳機的單元艙與連接電路艙之間，使用了漆包線做界接

而這兩個艙之間的跳線，看來是使用了矽利康一類的密封膠封口，以確保氣密性。

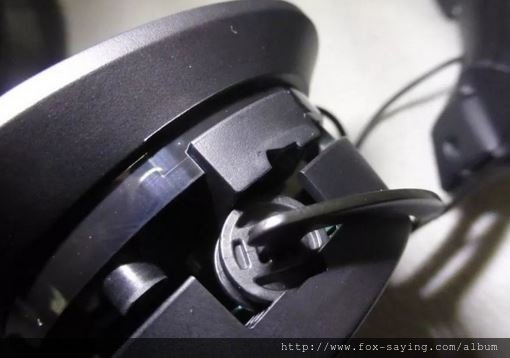

內外框壓著卡著式滾輪

這是一個重要的設計，透過與鐵框連接的一個“滾輪”

而這個滾輪是由連接電路艙內外兩個塑料件夾住，起到類似活動軸承的一個效果

使得與耳朵接口的轉折可以預期將會是“長期順暢”的。

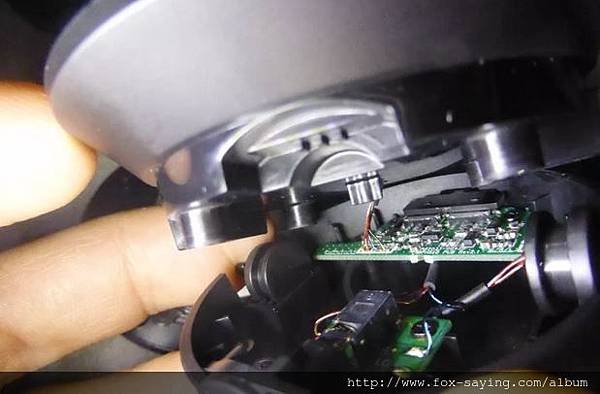

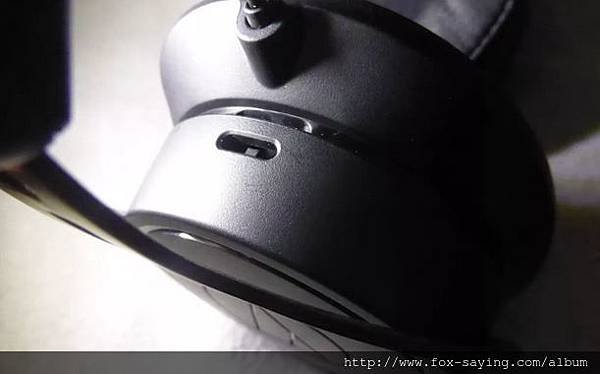

保護耳朵的105dB電路板與開關

在連接電路艙的上方是一片帶有開關的電路板用以衰減信號。

據手冊表示，這個電路板是用以限制輸出音量，以起到保護耳朵效果！

該功能出廠時默認關閉，至於是否要開啟

如果用戶對於音量控制把握不好的話，建議開啟

但實際上，開啟應用後，音量會直接衰減一定量。

其實這個設計很好的呼應了 IEC 62368-1:2018 信息科技、視聽裝置和通訊裝置的安全標準第三版當中

對於會產生過大聲壓級的設備，必須對操作人員提出界定與建議對策與警示！

這也就是為何提醒用戶必須閱讀說明書的原因！

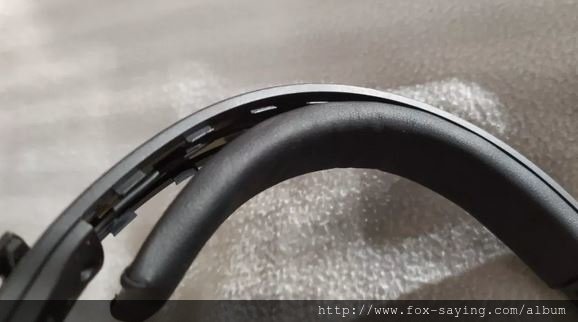

細微的滑動與震動對策

對應頭部大小的方式，兩邊各有13段的滑動與限位。

而在滑動鐵架的最上方則安置有泡棉用以吸收鐵架與上提把的槓桿力量與震動

同時也能避免在現場製作時因為這個部位碰撞而產生的不必要噪音，真是非常非常貼心的設計！

更合理的上提把

早期的耳機，可能採取的就是直接內外一個蒙皮就交代過去了。

現在的細節把控，是外硬內軟，頭墊還可以拆卸，為那些容易掉皮的環節做出了對應。

或許大家耳機用久了都有感情的，從這些可更換的部件讓用戶持續有粘著度與口碑吧！

這上下對扣又多二付模具成本…...鐵三角的模具真心捨得投!!

可拆卸的三條線

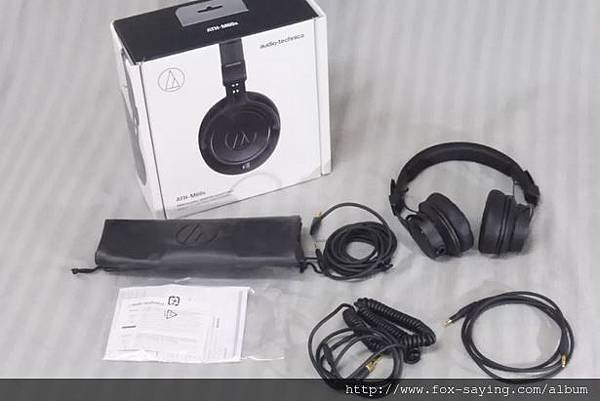

整個包裝當中附有三種可拆式導線，可依情況選擇搭配（1.2m卷式導線、1.2m直型導線、3.0m直型導線）

這個2.5mm TRS的拆卸對策其實蠻妙的，比起其他廠家用MINI XLR，可以做到體積接近成本低的優點

其實大家都知道耳機最常壞的點:

1.跟設備的接頭與後方的線纜因為搖晃拉扯
2.入線處下方因為搖晃拉扯或卷收不當而損壞

因此若能在收納時將線纜拆下來，其實有助於故障減少

另一方面2.5mm的可靠配插壽命是多久呢？

如果有數據的話，應該可以讓消費者更明確的知道這個耳機的壽命與操作成本！

李茲耳機線

早期鐵三角的其中一塊業務就是做線。

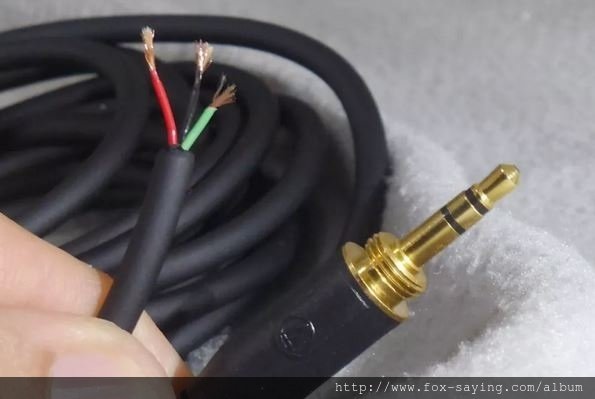

標稱的“ 李茲線” litz wire 是用多種導體混成的。 我特別將 3m 線剝開來看了一下：

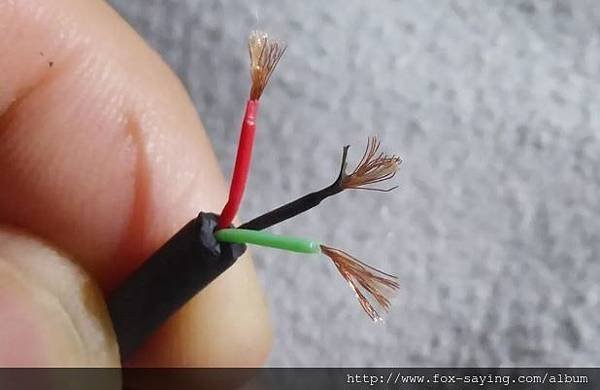

1.使用的是三蕊無屏蔽線纜
2.內導體絕緣材料是pe這點很不錯,可以降低電容量避免高頻損失
3.內導體很細光亮潔淨的無氧銅但是沒有千分尺還真沒有辦法看出來是否有粗細差別,但是明顯有配合使用抗拉絲以強化銅絲的抗拉力

總體來說是中規中矩的耳機線纜，在傳輸效果與柔軟度當中取一個良好的折中。

當然如果能是每通道都是獨立的屏蔽結構當然就更好了！

其他物理特性觀察

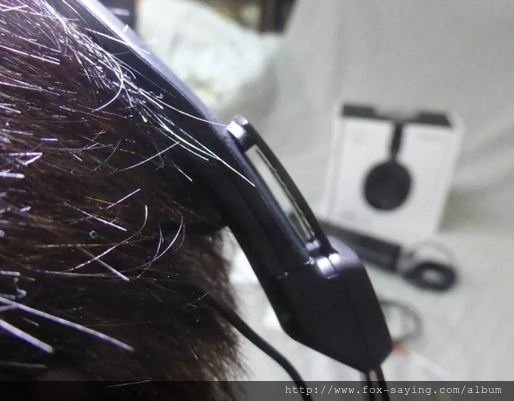

1.夾力與可配戴時間

在空調房中，稍微出汗的情況下

我大約可以持續配戴約2H 才會略為感到疼痛,在這樣的隔離度下已經算是非常好的表現了！

包裝上寫的: “記憶泡棉耳墊跟頭墊，可以佩戴數小時” 果然不假。

2.頻率響應

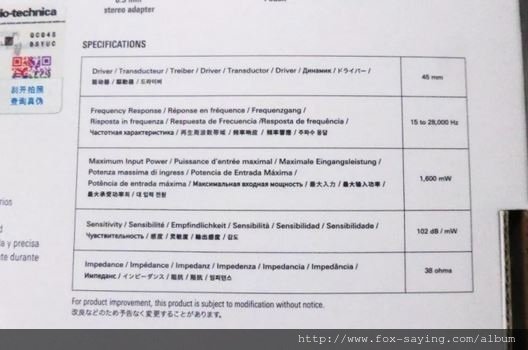

原廠公告15-28,000Hz

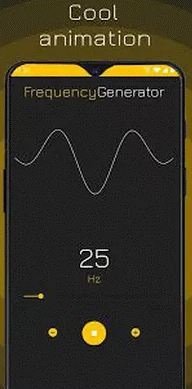

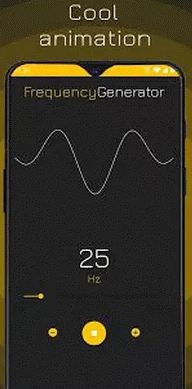

我們用安卓上面的信號產生器 “Frequency Generator” 跑了一下，沒有特別檢查播放硬件的水平。

不過用我這四十歲的耳朵，配合小米平板 4 從 14Hz 到 16kHz，都還能聽晰。

這個數據應該是夠用而且可以信任！

3.手機也能推動!

這點太重要了！ 而且標稱數據沒有灌水。

由於經常在外出差，因此在選購耳機時，我的篩選標準第一指標就是靈敏度。

102dB/mW 對於一個 45mm 的單元來說其實是個不低的技術指標

所以我能理解為何要用CCAW 做線圈，這樣才能為單元"減輕重量"換來必要的效率!

4.聽感

ATH-M60x 是專業監聽耳機，因此忠實表現就是他該做的！

整體聽感上，中高頻表現良好、通透；全頻段反應快速！ 不拖泥帶水！

我還是比較喜歡這樣的特徵，有助於識別低頻該有的特徵，而不是糊在一片無法識別應有的器樂特徵。

想了解更多可以看前篇 audio-technica 鐵三角 ATH-M60x 開箱體驗篇

結束語

在對比與試聽多隻耳機的過程中，我覺得更多的發現是科技的進步。

對於人耳的服貼、密閉性都仰賴著3D建模/材料科學/模具的進步而有了大量的進步

也正是因為這樣的投入，售價不得已必須反應成本。

相較於傳統經典的耳機ATH M60x表現出瞬態好分辨率高、密閉性好、靈敏度高

真實地做到了 Professional Monitor Headphones 的本分，能夠得到TEC獎真可謂受之無愧！
