多年以來 AMD 晶片組的跨世代包容性一直為人津津樂道

多數品牌的 AMD 主機板可以透過更新 BIOS 來支援下一代甚至下下一代的 CPU (只要腳位沒有更換)

基於同樣的原因，我們今天帶來

華擎 ASRock X370M-Pro4 R2.0

使用 X370 的它比同世代晶片的主機板可以給使用者更多的功能，但價格卻是同樣平價

沒意外的話～它也是截稿時市場端僅存的 X370 晶片主機板

相信大家可以透過選擇這張主板來讓自己擁有更平價的 Ryzen 3000 系列主機

拜 AMD 的佛心所賜，所以 X370M PR04 R2.0 原廠幫忙升級 BIOS 之後

已經可以完整支援 Ryzen 3000 系列 CPU

 主機板是 M-ATX 規格的主機板 與兩對雙通道記憶體

這張主機機板在使用上比較要注意的就是記憶體方面

它會隨著安裝的 CPU 不同產生不同的最高記憶體時脈

大家可以看一下底下的列表

A 系列 APU:


Ryzen 系列處理器 (Matisse):


Ryzen 系列處理器 (Pinnacle Ridge):


Ryzen 系列處理器 (Picasso):


Ryzen 系列處理器 (Summit Ridge):


Ryzen 系列處理器 (Raven Ridge):


SR: 單列 DIMM, 1Rx4 或 1Rx8 於 DIMM 模組標籤
DR: 雙列 DIMM, 2Rx4 或 2Rx8 於 DIMM 模組標籤

電源使用 8+1 (CPU+SOC)，不建議拿來超頻使用

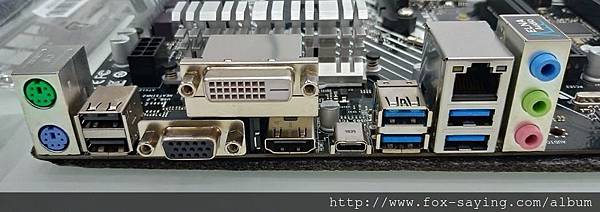

IO 的花樣不多

USB2.0 的部份建議拿來接鍵盤與滑鼠

D-SUB、DVI、HDMI 都有了~無論哪一種顯示器都能使用

也可以支援三螢幕同時輸出
HDMI, 最大解析度達 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz
DVI-D, 最大解析度達 1920x1200 @ 60Hz
-D-Sub, 最大解析度達 1920x1200 @ 60Hz

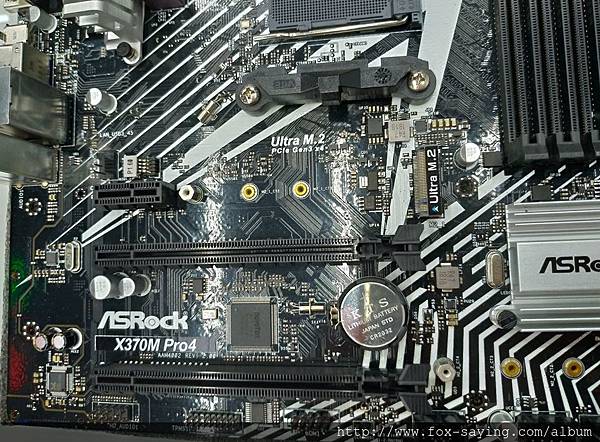

PCIe 與 M.2 的安裝也要注意一下

只有 Ultra M.2 才可安裝 NVMe SSD ，另一個是 SATA 的

另外 第一根 PCIeX16 與 Ultra M.2 是共用 CPU 那邊過來的 PCIe 3.0

也就是說在 Ultra M.2 已經分走 PCIe3.0 X4 的狀態之下

第一根 PCIeX16 會依底下規則運作

AMD Ryzen 系列 CPU (Picasso 和 Summit Ridge 和 Pinnacle Ridge)
- 1 x PCI Express 3.0 x16 插槽 (PCIE2: x16 模式)*
- 1 x PCI Express 2.0 x16 插槽 (PCIE3: x4 模式)
AMD 第七代 A 系列 APU
- 1 x PCI Express 3.0 x16 插槽 (PCIE2: x8 模式)*
- 1 x PCI Express 2.0 x16 插槽 (PCIE3: x4 模式)
AMD Ryzen 系列 CPU (Picasso, Raven Ridge)
- 1 x PCI Express 3.0 x16 插槽 (PCIE2: x8 模式)*
- 1 x PCI Express 2.0 x16 插槽 (PCIE3: x4 模式)
AMD Athlon 系列處理器
- 1 x PCI Express 3.0 x16 插槽 (PCIE2: x4 模式)*
- 1 x PCI Express 2.0 x16 插槽 (PCIE3: x4 模式)

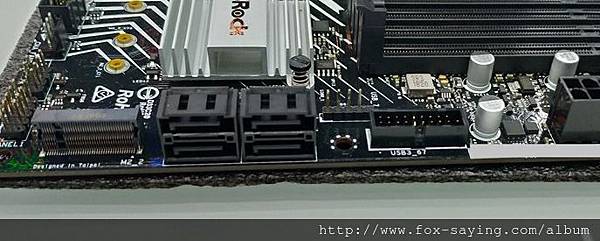

SATA 共有四個接口，分別是 SATA 0~3

如果你在 M.2_2 上接了 SSD 則 SATA 3 就會失效

以上簡單講解

基本上會選上這張主機板多數是預算極度有限的使用者

功能上的要求一般來說也不會太高，多數只是拿來上網與文書

但即便如此~在同樣 2000 以內有 X370 可以選的話，何必只能用 B350 或 A300 呢 ???

P.s 如果你硬是覺得 A300 就很夠用的話不如就用華擎 ASRock DeskMini A300 迷你小主機吧
