產品特色：
1.具備USB3.1 Gen2 10Gbps高速傳輸規格及USB-C雙向插入連接器，同時相容Thunderbolt 3和USB-C
2.可安裝兩個3.5吋硬碟，並支援Hydratek硬體架構的磁碟陣列系統(RAID 0, RAID 1, SPAN, Non-Raid)
3.支援UASP加速模式
4.內置主動式散熱風扇
5.極佳的空間利用和無螺絲拆裝設計
6.具備裝置安全鎖孔

產品規格：
型號：NT2C-U31AA-AKTU
外殼材質：高品質金屬鋁材
支援硬碟規格：支援2顆3.5吋SATA III硬碟(6.0Gb/s)
單顆硬碟容量支援：80GB至16TB
磁碟陣列模式：Non-RAID/RAID 0/RAID 1/SPAN(RAID 0/1陣列模式下建議使用相同容量的硬碟)
介面/接頭：USB-C接頭，支援USB3.1 Gen2，並可向下相容USB3.0及USB2.0
傳輸速率：USB3.1最高10Gbps、USB3.0最高5Gbps
電源：外接電源供應器，DC12V/3A
本體尺寸(長x寬x高)：182x81x123mm
保固：2年

外盒正面，有商標、產品名稱、產品特色(英文)、實體外觀、特色簡介圖示

外盒背面，有使用情境圖、產品規格(英文)、外觀尺寸/正面/背面功能說明圖、QR碼及產品條碼

外盒上下側面有AKiTiO字樣及商標

外盒左右側面有型號NT2 U31C

打開外盒，上面放著一張有AKiTiO商標的藍色紙卡

藍色紙卡背面印有產品製作宗旨(英文)

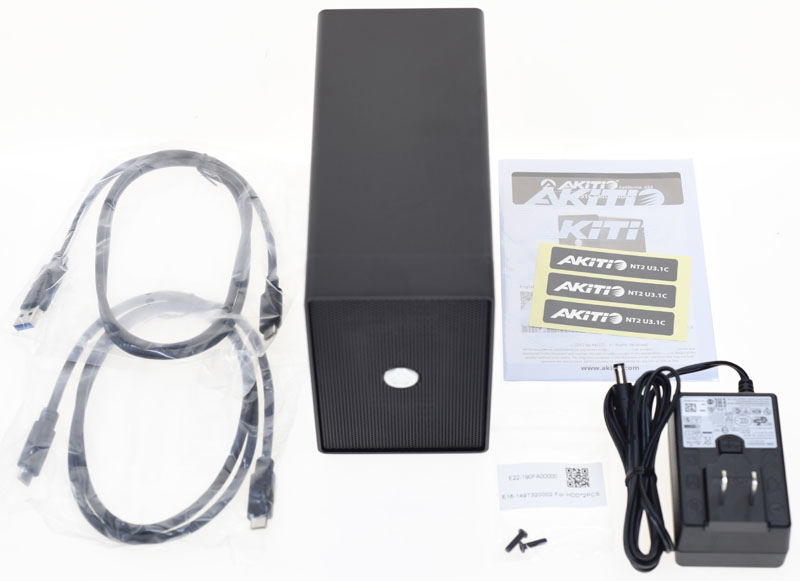

包裝內容一覽，有外接盒、雙頭USB-C傳輸線、USB-A轉USB-C傳輸線、電源供應器、使用者手冊、硬碟固定螺絲

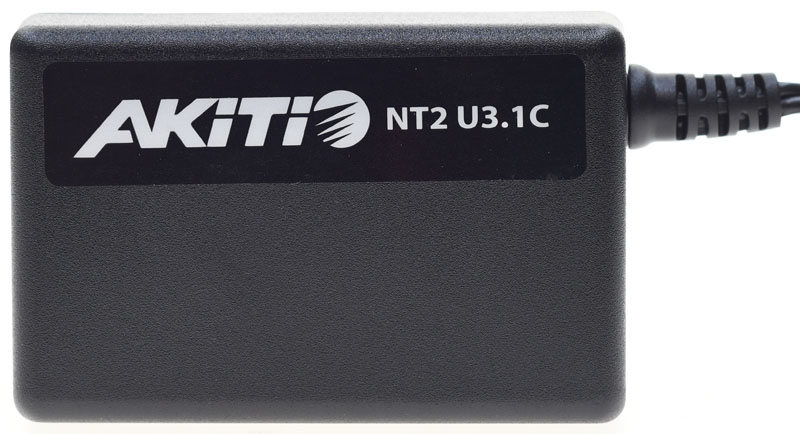

外接電源供應器，上面有貼上商標及型號貼紙

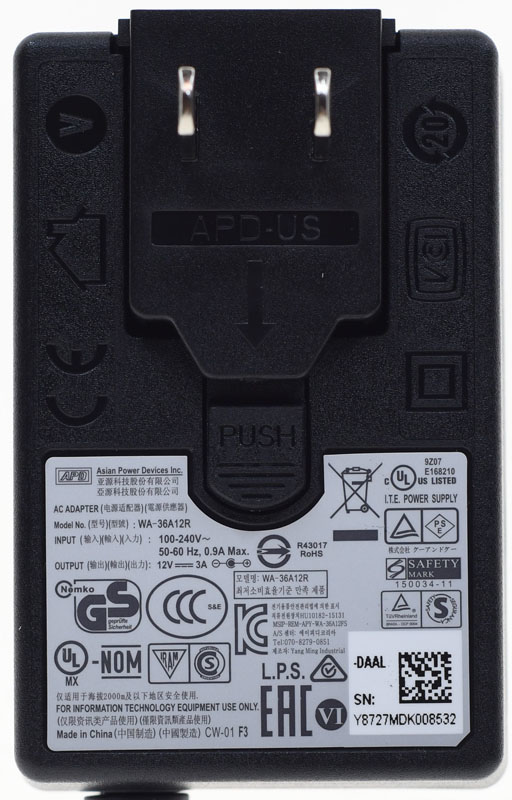

輸入電壓AC100-240V，50/60Hz，最大消耗電流0.9A，輸出DC12V/3A

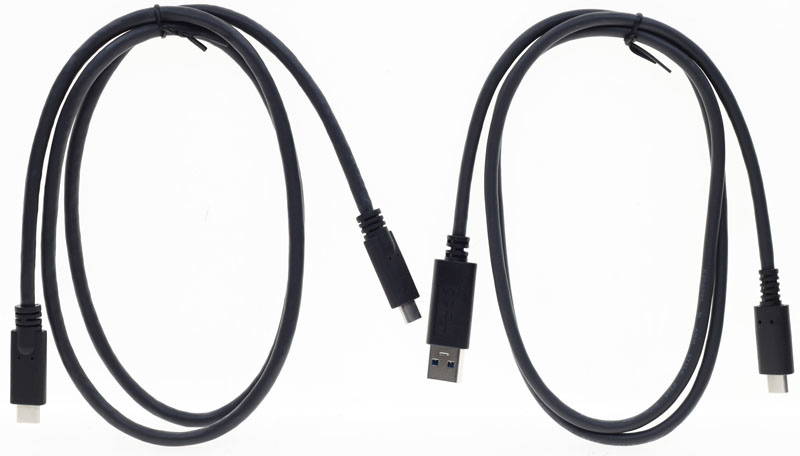

隨附一條雙頭USB-C傳輸線及一條USB-A轉USB-C傳輸線，長度均為1公尺

使用者手冊包裝袋內還有附上貼紙

外接盒本體以黑色陽極處理鋁合金製作

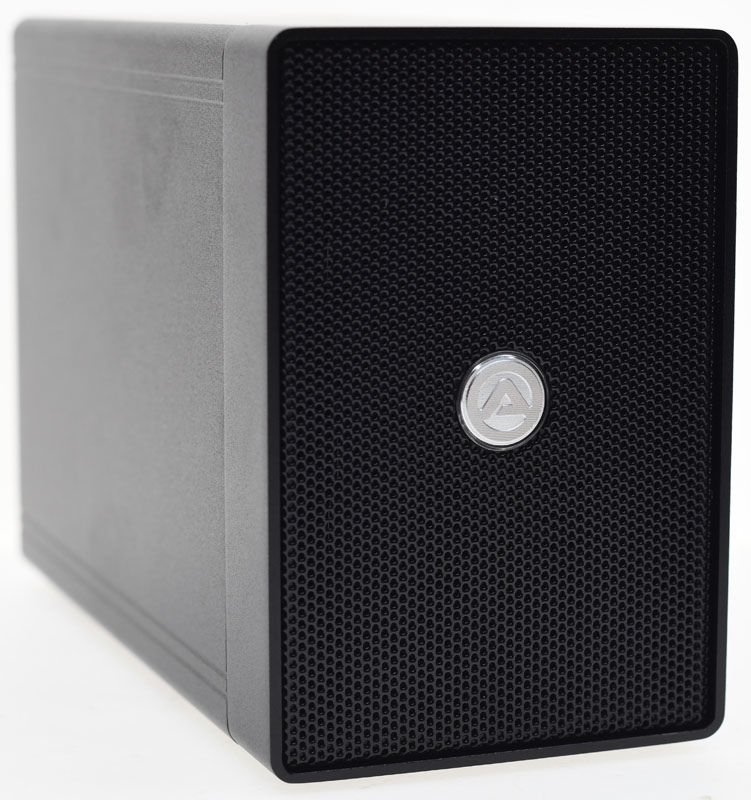

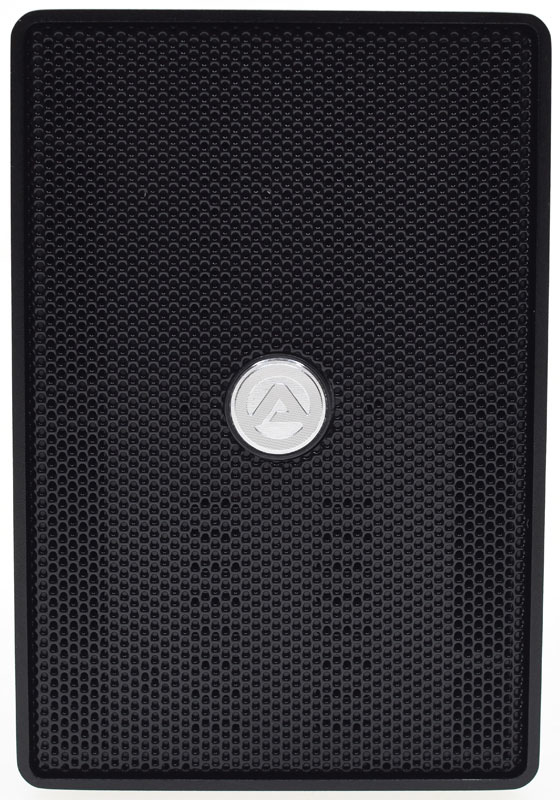

正面使用黑色網狀面板，散熱氣流可由此進入，中央有AKiTiO商標

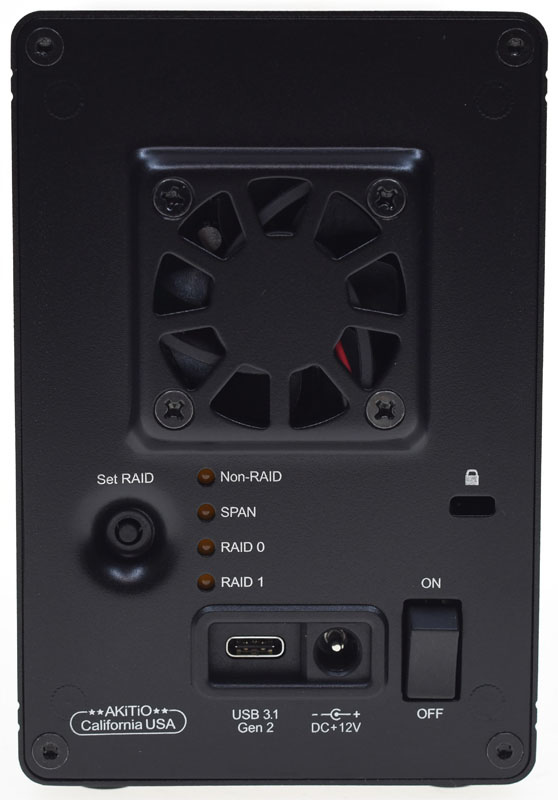

背面有風扇出風口、RAID模式設定按鈕、RAID模式指示燈、防盜鎖孔、USB-C連接埠、電源輸入插座、電源開關

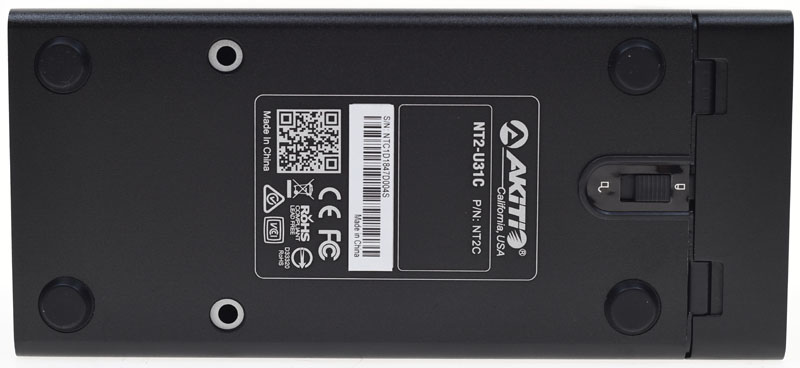

底部產品標籤上面有商標/型號/條碼/認證標誌，四個角落處有防滑橡膠墊，靠近正面面板下方有鎖定/解鎖滑動開關，標籤附近兩個白色圓孔是硬碟安裝後的固定用螺絲孔

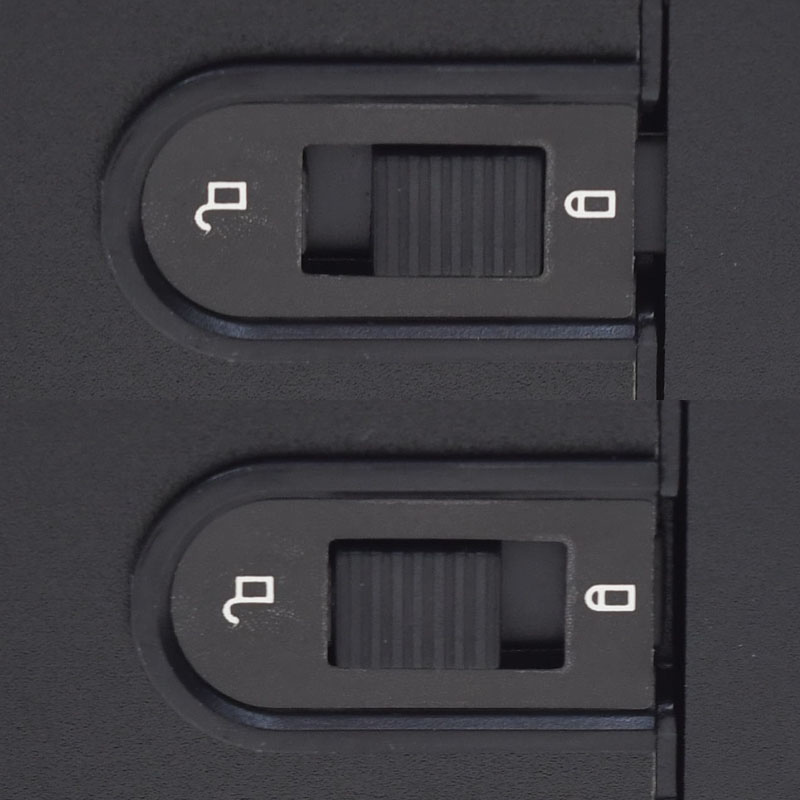

正面面板下方的鎖定/解鎖滑動開關，鎖定時正面面板無法開啟，將其滑動至解鎖位置才可打開

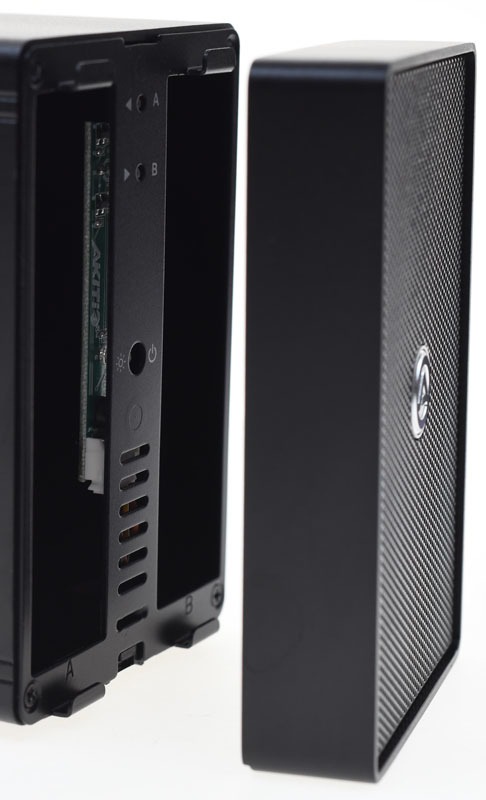

解鎖後將正面面板稍微往上滑動，就可以取下

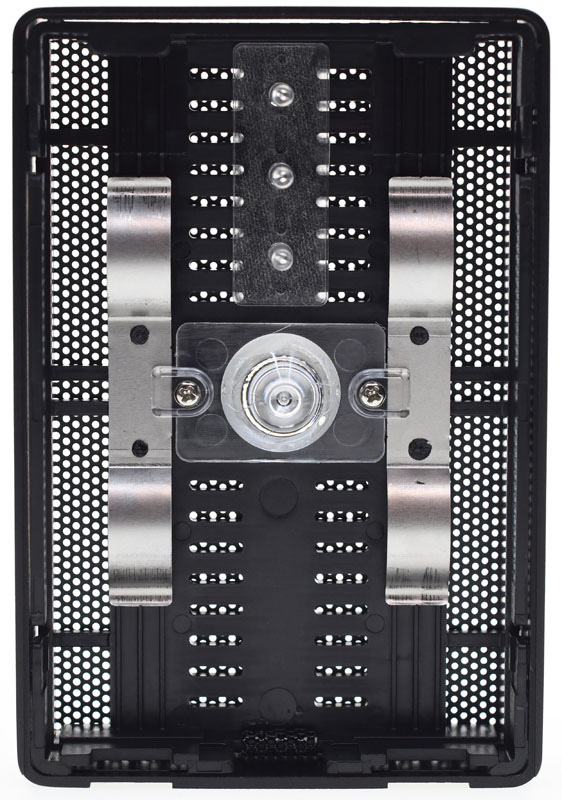

正面面板內側有硬碟槽輔助固定用彈簧壓板，中央及上方有指示燈用透明導光板

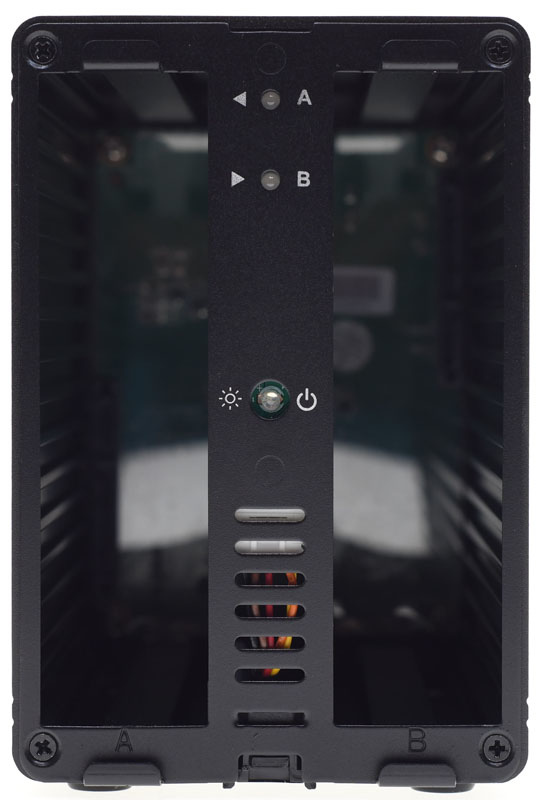

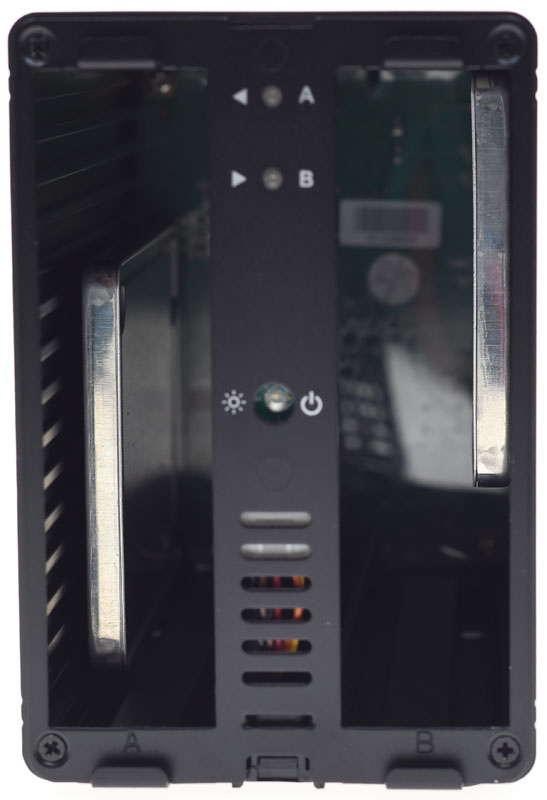

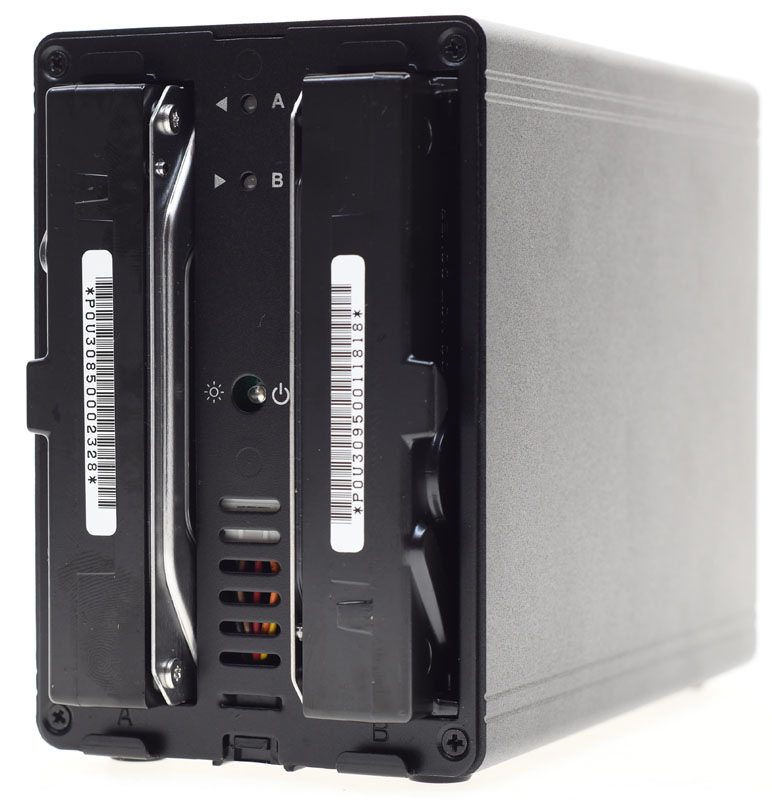

本體兩個硬碟槽位於左右兩側，下方有槽位A/B編號，中央有硬碟/電源指示燈

本體外殼內部上下及左右兩側有肋條

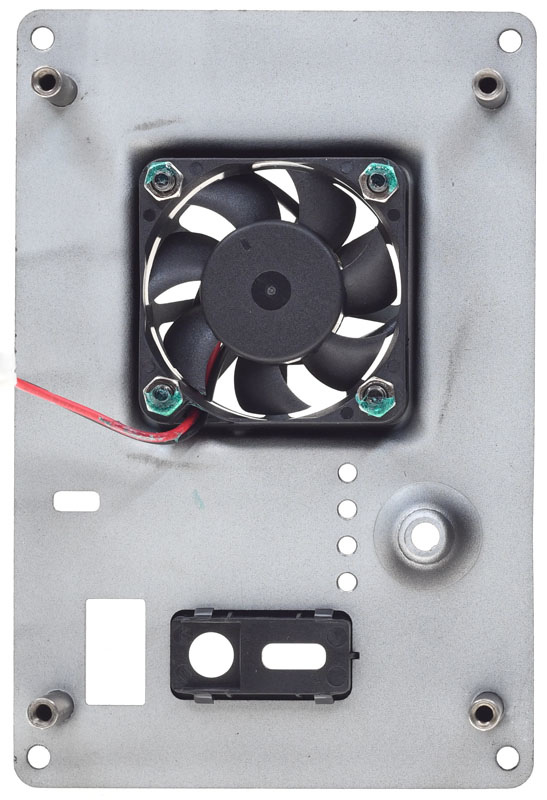

背面風扇使用螺絲及螺帽固定，並點上螺絲膠防止鬆動

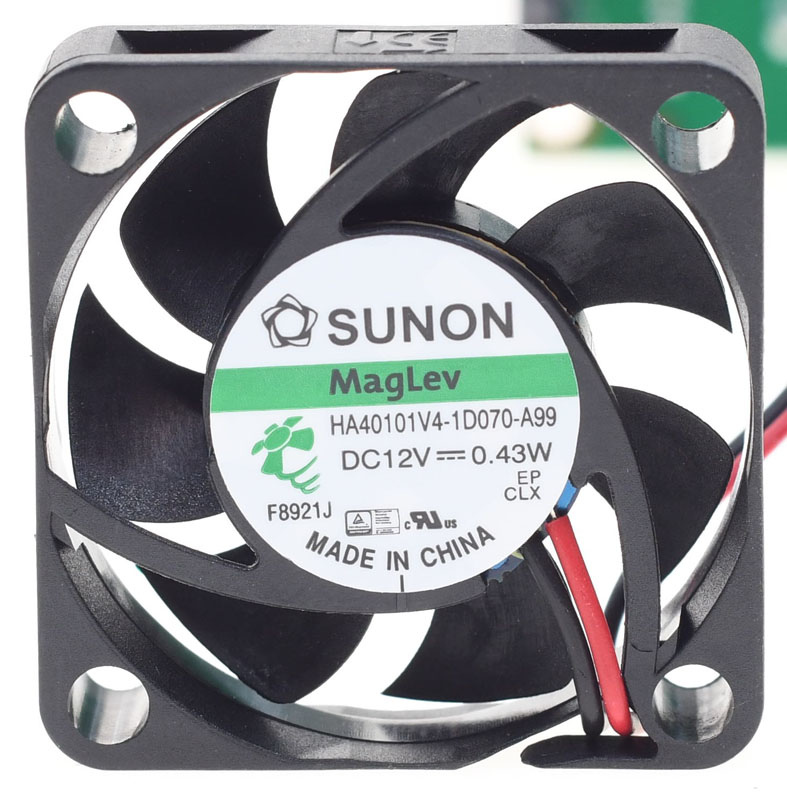

使用的風扇為SUNON HA40101V4-1D070-A99，為40x40x10尺寸12V 0.43W氣化磁浮(VAPO)軸承/磁浮(MagLev)馬達風扇，轉速5000RPM

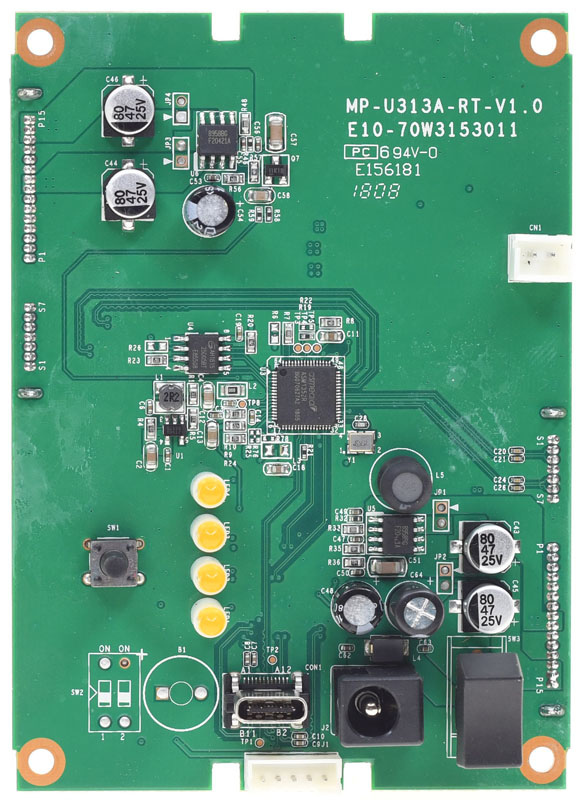

主電路板正面，其採用的方案為asmedia(祥碩)ASM1352R USB3.1 Gen2轉雙SATA3控制器，搭載Hydratek硬體RAID 0/RAID 1/SPAN陣列模式，也可以兩個硬碟獨立運作(Non-RAID)

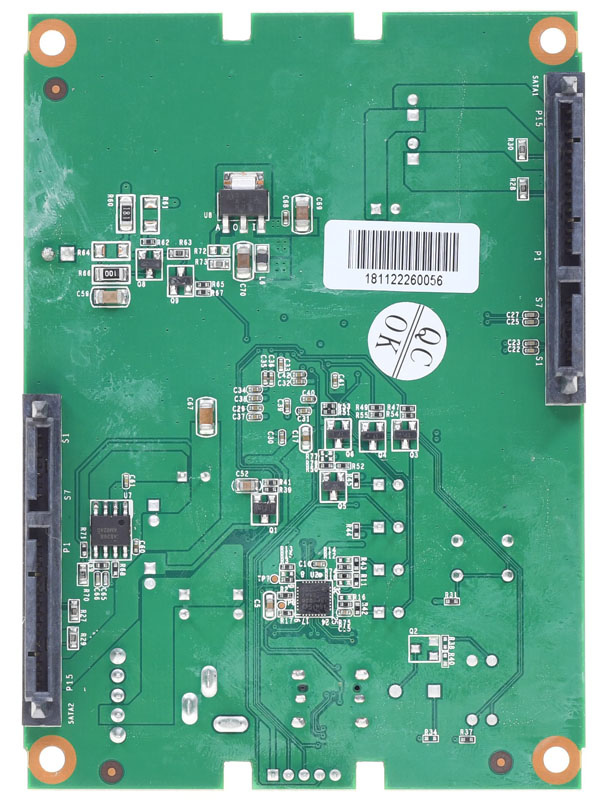

電路板背面，靠近下方有一個ASM1543 Type-C MUX Switch，兩個SATA連接器分別安置在電路板左右兩側，並設置5V/12V控制用MOSFET

裝入3.5吋硬碟，兩顆硬碟採正面相對，背面朝左右兩側的安裝方式

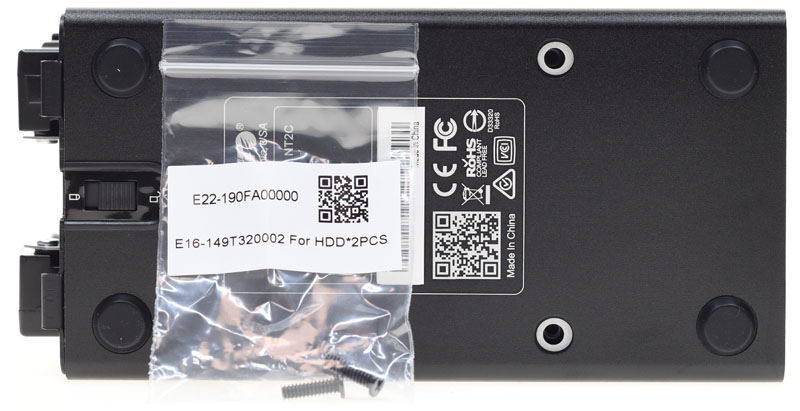

安裝完成後，使用隨附的長螺絲鎖入底部白色螺絲孔，就可以固定內部硬碟，避免打開正面面板時意外滑出

硬碟槽使用2.5吋硬碟時無法進行固定，需額外使用轉接架

接上電源後，正面中央的商標周圍會發出藍光，上方的兩個硬碟指示燈，紅色恆亮表示錯誤/未安裝硬碟，綠色恆亮表示狀態正常，綠色閃爍表示資料存取中

若要更改陣列模式，必須先備份資料，每次更改後都需要重新初始化硬碟、建立分割區及格式化才能使用，會導致已儲存的資料遺失

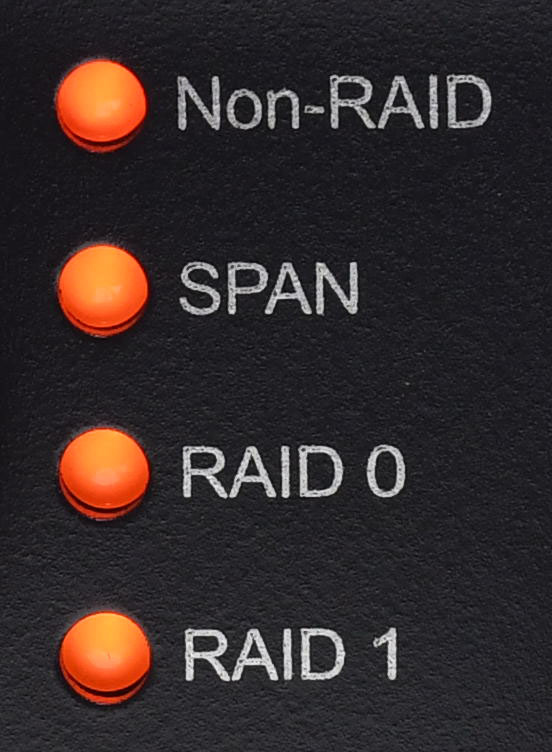

更改陣列模式時，先開啟外接盒電源，但不要連接USB-C，按住背面”Set RAID”按鈕五秒鐘，所有的LED會如下圖般全部亮起一次，這時就可以放開”Set RAID”按鈕

然後短按”Set RAID”按鈕選擇想要的RAID模式，指示燈會指示目前所選模式
設置完成後，按住”Set RAID”五秒鐘，所有的LED會再度全部亮起一次，表示儲存設定完成，這時就可以連接USB，進行初始化硬碟、建立分割區及格式化，就可以開始使用

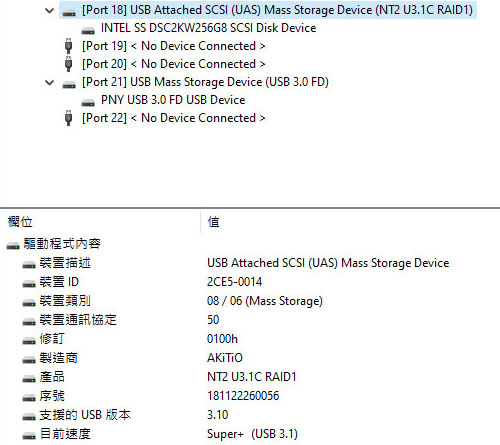

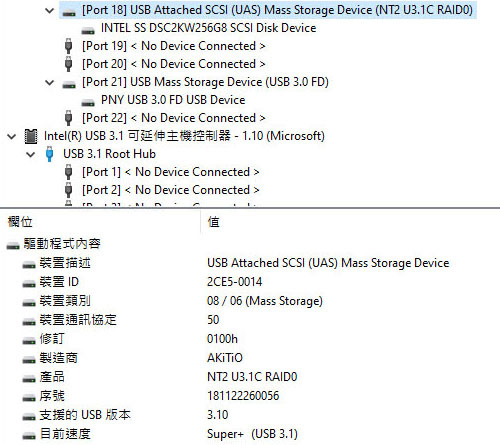

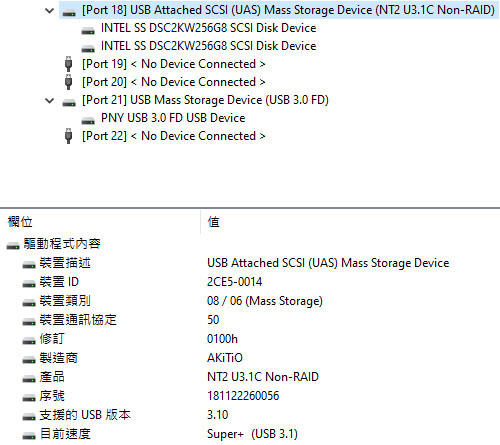

連接電腦後，會偵測到USB Attached SCSI(UAS)大量存放裝置，後方顯示型號NT2 U3.1C、陣列模式及所連接的硬碟

於Non-RAID模式下，會顯示兩個獨立的硬碟

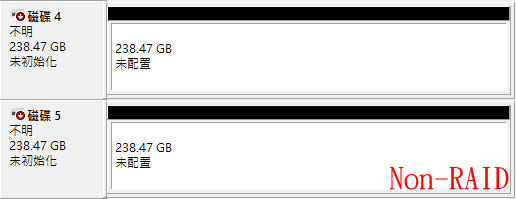

在磁碟管理中，也可見到兩個獨立的硬碟等待初始化/建立分割區/格式化

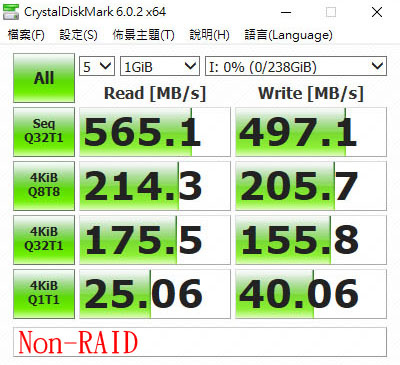

Non-RAID模式下，兩顆INTEL 545s 256GB(SSDSC2KW256G8)固態硬碟的CrystalDiskMark測試數據如下

兩顆數據差異並不大

於SPAN模式下，只會顯示一個硬碟

在磁碟管理中，看到一個容量相加的硬碟等待初始化/建立分割區/格式化(若硬碟大小不同，則總容量會是最小容量硬碟的兩倍)

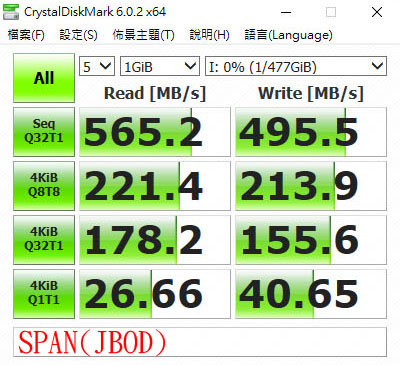

SPAN模式下，兩顆INTEL 545s 256GB(SSDSC2KW256G8)固態硬碟的CrystalDiskMark測試數據如下

SPAN與Non-RAID模式數據差異並不大

RAID 0模式下，只會顯示一個硬碟

在磁碟管理中，看到一個容量相加的硬碟等待初始化/建立分割區/格式化(若硬碟大小不同，則總容量會是最小容量硬碟的兩倍)

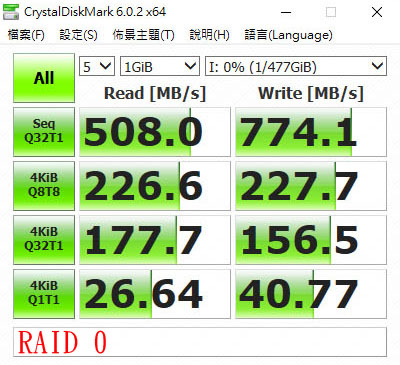

RAID 0模式下，兩顆INTEL 545s 256GB(SSDSC2KW256G8)固態硬碟的CrystalDiskMark測試數據如下

RAID 0模式下，雖然循序寫入速度有明顯增加，但循序讀取速度反而變少

RAID 1模式下，只會顯示一個硬碟

在磁碟管理中，看到一個相同容量的硬碟等待初始化/建立分割區/格式化(若硬碟大小不同，則會以最小容量硬碟為基準)

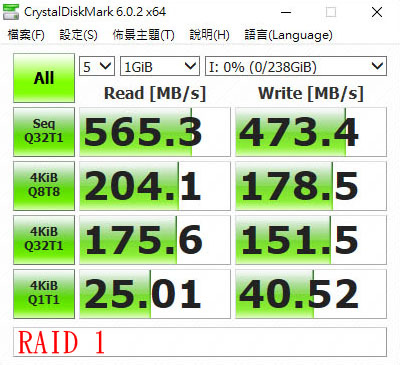

RAID 1模式下，兩顆INTEL 545s 256GB(SSDSC2KW256G8)固態硬碟的CrystalDiskMark測試數據如下

RAID 1與Non-RAID模式數據比較，讀取差異並不大，循序/Q8T8寫入部分略降

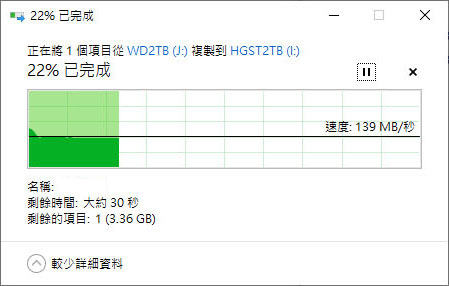

將外接盒裝入兩顆3.5吋一般硬碟，在兩顆硬碟間複製大容量單一檔案時的速度表現如下圖

結論：
AKiTiO NT2 U31C鐵甲威龍雙磁碟外接盒具備硬體磁碟陣列架構，可選擇增加儲存空間(SPAN)/增加存取速度(RAID 0)/提高儲存安全性(RAID 1)/獨立存取(Non-RAID)，新一代USB3.1 Gen2傳輸介面可達10Gbps速度，搭配雙向插入的USB-C連接埠，同時相容Thunderbolt 3和USB-C電腦系統，支援UASP加速模式，內置主動式散熱風扇，極佳的空間利用和無螺絲拆裝設計，並具備裝置安全鎖孔

報告完畢，謝謝收看
