隨著 AMD Ryzen 3000 系列在市場端的數量增加，我們也慢慢可以順便帶幾張 X570 主機板給大家看

這次帶來的是華碩平價電競 TUF GAMING 系列的主機板

TUF GAMING X570-PLUS

這張主機板是華碩 TUF 系列中目前唯二的 X570 主機板之一

兩張都是同一型號~唯一的不同點是尾綴有沒 WI-FI 字樣，這也是兩張主機板唯一的差異點

至於哪張比較便宜我想大家應該都能猜的到，但很可惜的~市場端目前只買的到我們開箱的這一張

所以就不用太費神去找哪邊有無 WIFI 版的可以買 (認真講，個人覺得差不了幾百元)

接下來我們直接看這張主機板的模樣吧

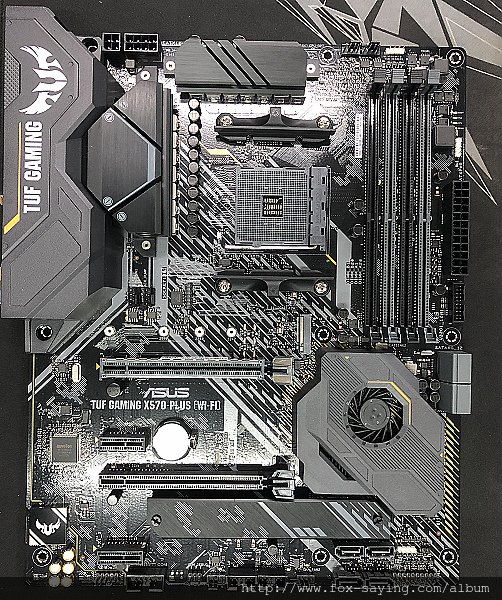

這是一張標準 ATX 的主機板 ~ 如果您很認真的想要更小尺寸的主機板，那麼您只能往 ROG STRIX 去

最高可安兩對 DDR4 建議至少安裝 DDR4-3000 以上的記憶體，並且從灰色的那一對插槽開始安裝

(請注意 !!! 雙通道對 Ryzen 的助益相當大，可以的話請優先滿足此設定)

因為是 ASUS 的主機板，在規格交待清楚的狀態之下我們就不特別花時間來拆甲了

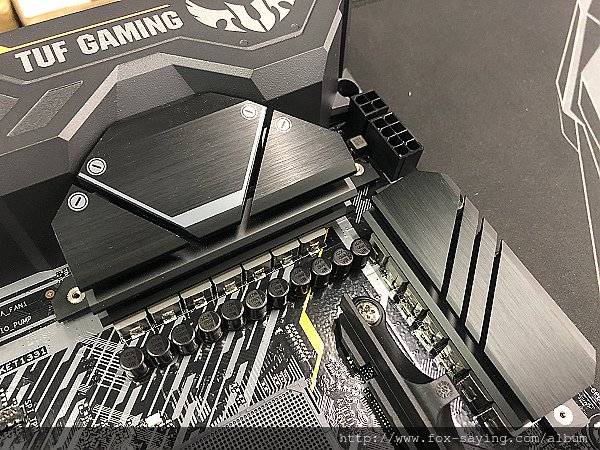

電源區使用 12+2 (CPU+SOC) 的設定，並且加裝鋁擠型散熱器

工作溫度會較使用熱管加鋁鰭片的散熱器較高一些，但沒有過熱的疑慮就不用太在意

CPU 供電部份使用 8+4 的設計，如果安裝的 CPU 功耗在 95 W 以內的話，就算只安裝 8PIN 也能順利工作

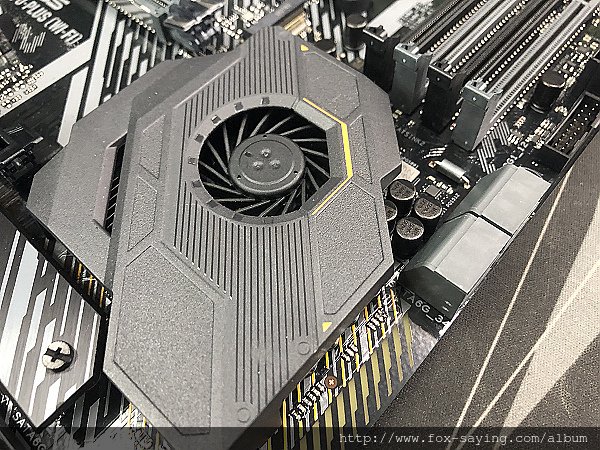

X570 晶片沒有意外的看到風扇~看尺寸可以推算散熱鰭片不算大

也就是說 X570 雖然較熱，但其實如果在通風設計極好的機箱內其實可以改用大面積的被動式散熱的

只是做產品還是要預留一點使用者選擇後的保護空間

然後主機板其實有附上 TUF 商標的風扇軸心貼紙給使用者自己選擇要不要貼，我自己個人是不太愛貼

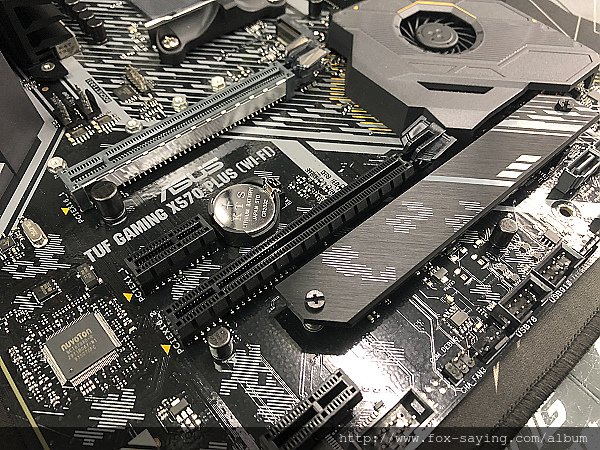

這張主機板有兩個 PCIe gen 4 x 4 但只給了一個 SSD 散熱器

兩個 PCIe16X (PCIe Gen4)~ 但第二根其實只支援到 PCIe4X

基本上，這價位的主機板大約都是這樣的設置

另外 PCIe1X (PCIe GEN3)則只有兩組，但其實差別不大~因為也沒太多使用者真的會去使用它

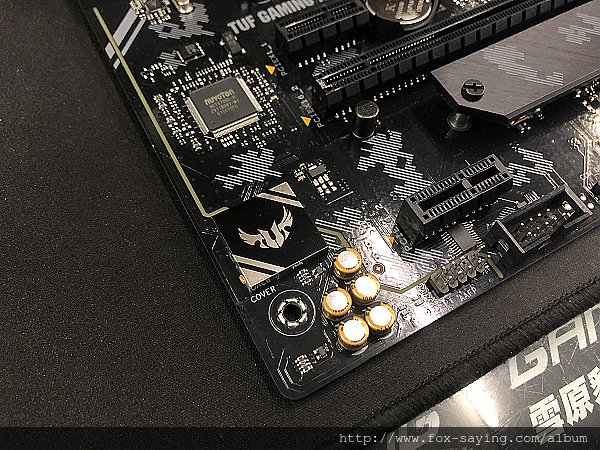

音效卡晶片用的是瑞昱的 ALC S1200A 再加上日系音響電容，這在近幾年已經是標配設置了

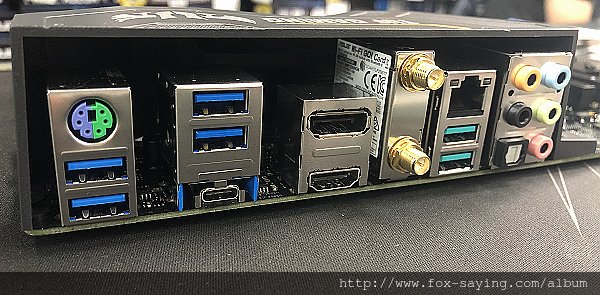

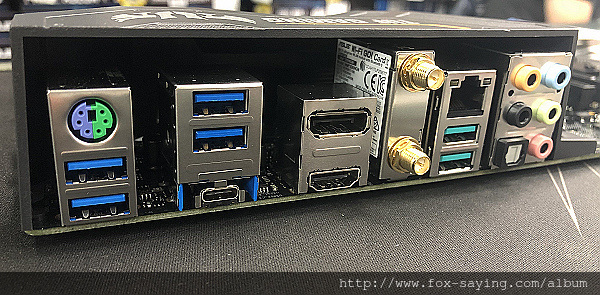

最後我們來看背後的 IO

PS2 與四個 USB3.2 GEN1 (都是 USB-A)

三個 USB3.2 Gen2 (USB-C X1 +USB X2)

剩下的 USB2.0 與 一組 USB3.2 Gen1 則都需要連接到機殼端始用

( [教學] 一次搞懂越來越讓人困惑的 USB 3.2 是什麼 )

顯示端就一個 HDMI 與一個 DP

WIFI 使用 Intel® Wireless-AC 9260 雙工晶片，所以它也有藍牙可使用

這顆網路晶片我們有認真測試過~可以搭配較高階的無限路由器

( ASUS ROG Rapture GT-AC2900 以上)

可以開啟 160M 的高速傳輸~爽度頗高！設定教學看底下

體驗 802.11ac WAVE 2 (160M) 無線網路的疾速 Intel Wireless-AC 9260 無線網卡換裝實測

以上簡單報告完畢，給最近要組裝的朋友一點參考
