狐仔這裡算是花了相當多時間來玩華碩的無線路由器，所以應該可以臭屁一下說我們有相當深入的研究

包含在華碩的 ASUS AiMesh Wi-Fi 系統  剛推出時，咱們就已經親身實驗

並且撰文 [教學] 使用華碩路由器架設 ASUS AiMesh Wi-Fi 系統 教大家怎麼使用

以下狐仔和小編要來進行個更加瘋狂的架設示範

強烈建議大家還不知道什麼是 AiMesh 系統的話先閱讀上面那篇文章

礙於文章篇幅，咱們許多設定功能就不重複贅述

今天要來教大家怎麼在 純 AP 模式下(也就是 Acess Point 無線存取點模式)

怎麼去架設 ASUS AiMesh Wi-Fi 系統

今天會使用到的架設設備包含了以下這些

ASUS ROG Rapture GT-AC2900 滿滿 電競 與 RGB 信仰完美結合 ROG 生態系統的電競無線路由器

誠意十足的升級之作 ASUS AC66U+ B1 版 開箱小聊

讓無線基地台與中華電信 MOD 得以共存的電力線網路裝置 ZyXEL PLA5206 V2

對....我們就是這麼的浪費把這台 ROG GT-AC2900 當作純 AP 模式來架設 ASUS AiMesh Wi-Fi 系統

在華碩的 AiMesh 系統經過幾次更新之後

不少朋友應該都會發現 無線存取點 (AP) 模式之後多出了個 AiMesh 路由器 (AP 模式)的註解

通常在預設的無線路由器模式之下， 作為 AiMesh 路由器還會兼任 DHCP 主機作為派發 IP 的角色

但是在 AP 模式之下，華碩的路由器就完全變成了個無線的存取點

在這個模式之下，AiMesh 節點之間要怎麼溝通，這是我們相對好奇的

但是不管，狐仔這裡就是有這種獨立的嘗試精神

外加.....我們沒事還真的喜歡把事情搞得非常非常的複雜(只要我們 OK ，一般使用者自然會 OK )

因為....所謂 Mesh 系統的核心除了全棟建築在切換無線網路節點不斷訊的功能之外

另外就是.....懶惰蟲不需要再拉實體線路，可讓節點直接透過 Wi-Fi 溝通

在經過狐仔測試過幾組 Mesh 系統之後，還是發現在有線的網路下最穩定(講求不掉速)

所以我們就把第一階段的路線布置如下圖 (未拉跨樓層網路線的透天厝住戶必看)

中華電信的數據機小烏龜在四樓，透過電力線網路將線路分享到二摟

使用的電力線網路設備是 合勤 ZyXEL PLA5206 V2

並且將網路分享給設定為純 AP 模式的 ASUS ROG Rapture GT-AC2900

但是在純 AP 模式之下可能會有找不到主要 AiMesh 主機所在的 IP 位址的問題

因為現在預設的 192.168.1.1 是指向中華電信的小烏龜

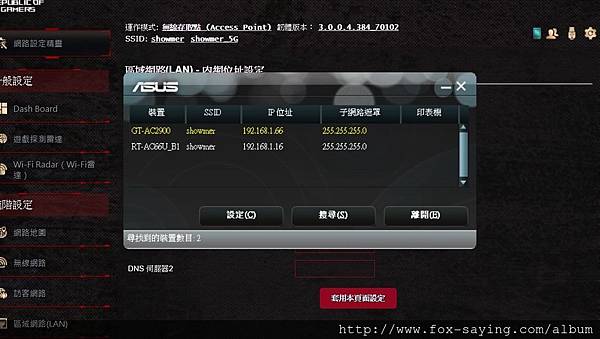

此時請到官網下載 ASUS Device Discovery 來尋找自己的路由器

接著我們一樣先把 ASUS AC66U+ B1 版 設定成 AiMesh 節點

設定選項選擇運作模式

模式選擇 AiMesh

選項如果"無線路由器"同時則代表選 AiMesh routers

選擇 AiMesh 則接下來會有三到五分鐘的時間

將設置 Loading 成 AiMesh node 模式

這個階段完成之後接下來我們來看如何完成配置

此時已經無法進入RT-AC66U+ 的主機介面了

這時候需要把當成 AiMesh node 的路由器放置在主要路由器 GT-AC2900 旁邊

在網路地圖的控制版面安下 AiMesh 的控制版面接著按下 「搜尋」

則可以加入 AiMesh 的路由器會出現在最右側的狀態列

忘記截新的圖片，我們先使用舊的圖片做示範(操作是完全一樣的)

選擇該路由器後系統會自動開始進行設置

當完成設置之後則在 AiMesh 設定視窗區會看到已經加入的路由器

加入之後的路由器則可以選擇在主機 Wi-Fi 範圍內使用無線連接

或者使用有線連接

接下來我們將這台設定成為 AiMesh 節點的 ASUS RT-AC66+ B1 搬到四樓

並且以有線網路接入路由器的 WAN 端

經過大約五分鐘的開機以及自我設定，我們神奇地發現了

Yes!! ASUS AiMesh Wi-Fi 系統在我們這亂七八糟的路線架設之下竟然是可以運作的

但是別高興得太早，一般 AiMesh 節點的運作通常預設是以無線網路溝通

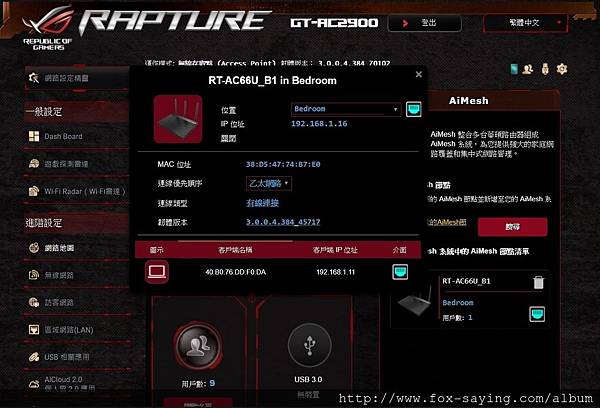

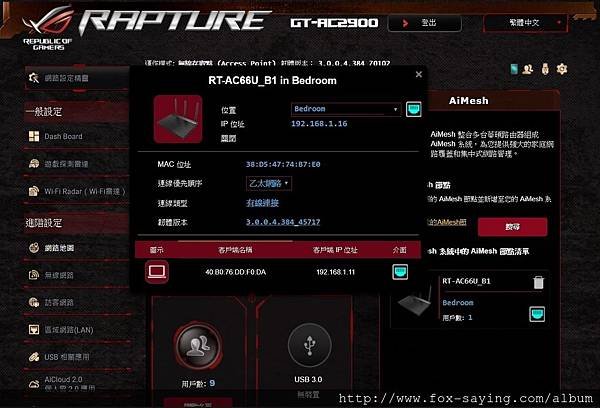

記得到主機點選 AiMesh 節點點開，到進階模式裡(如下圖頁面)

將「由先連線順序」由「自動」改為「乙太網路」

完成以上全部的設定之後，狐窩的超複雜線路 AiMesh 系統中於佈建完成了!!

以下就是實體運作時的意示圖

最後補充說明

無論是 AIMesh 路由器模式或 AP 模式，就只有 AIMesh 主機可以連接中華電信 MOD 與 PPPoE 播號

AImesh 節點只能當成一般的無 PPPoE Relay 的 Switch 使用

這一點還請大家特別注意
