ENERMAX REVOLUTION D.F. 750W(ERF750EWT)特色:
安耐美REVOLUTION D.F.系列全模組化電源供應器,具備80PLUS金牌認證,四路12V設計,直流轉直流(DC-DC)架構,內部全面使用日系105°C電解電容,整合OVP/UVP/OCP/OPP/OTP/SCP/SIP保護,確保最高穩定度與相容性。內部14公分風扇採用專利磁力氣懸軸承(Twister Bearing),並透過SAC風扇控制,能讓電源風扇在70%負載下維持寂靜400rpm運轉,同時結合DFR逆轉彈塵技術,減少灰塵堆積以延長風扇及電源使用壽命,除開機下自動啟動逆轉彈塵外,也具備可隨時手動啟動的開關

ENERMAX REVOLUTION D.F. 750W(ERF750EWT)輸出接頭數量:
ATX24P:1個
CPU12V 4+4P:2個
PCIE 6+2P:4個
SATA:8個
大4P:4個
小4P:1個(轉接線)

外盒正面,左上為安耐美ENERMAX商標,右上為產品特色圖示及輸出功率,右下為80PLUS金牌標誌及電源實體圖,最下方為REVOLUTION D.F.名稱

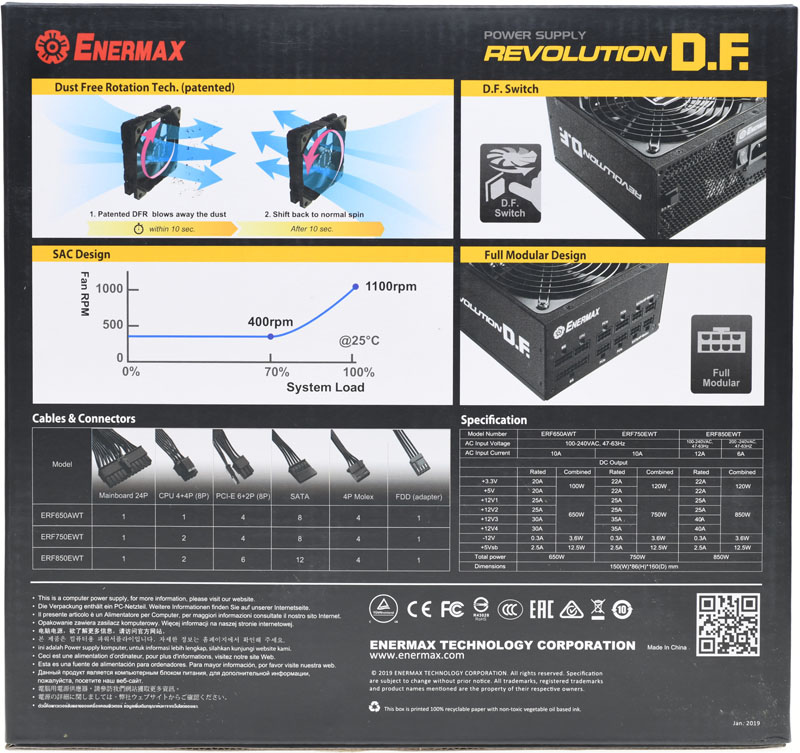

外盒背面,以圖片介紹DFR逆轉彈塵/SAC風扇控制/全模組化等特色、650W/750W/850W機種的各類輸出接頭實體圖/數量表、各路輸入/輸出/外觀尺寸規格表、”電腦用電源供應器,請參訪我們網站獲取更多資訊”的多國語言說明、安規認證標誌、廠商聯絡資訊、QR碼


外盒下方側面印上安耐美ENERMAX商標及REVOLUTION D.F.名稱

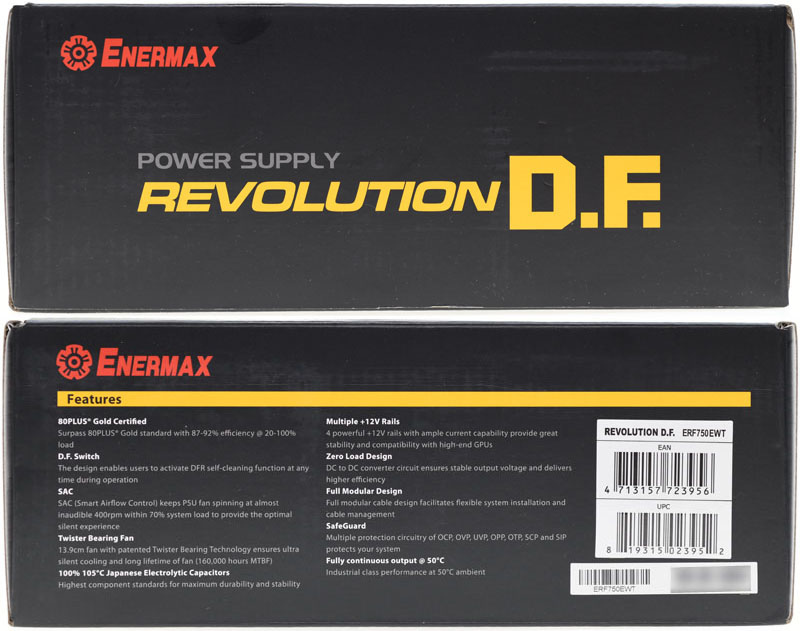

外盒上方側面為產品特色英文簡介及產品條碼貼紙黏貼區


外盒左右側面也印上安耐美ENERMAX商標及REVOLUTION D.F.名稱

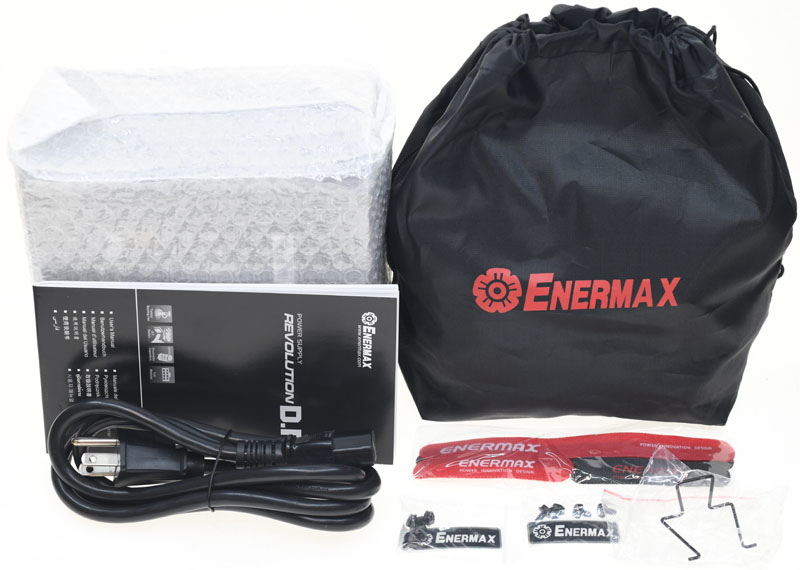

內部配件一覽,電源本體裝在氣泡袋中,所有模組化線材放置在印有商標的黑色尼龍束口袋內,其他還有說明文件、交流電源線、印有商標的魔鬼氈整線帶、CordGuard交流電源線固定夾、固定螺絲、商標貼紙

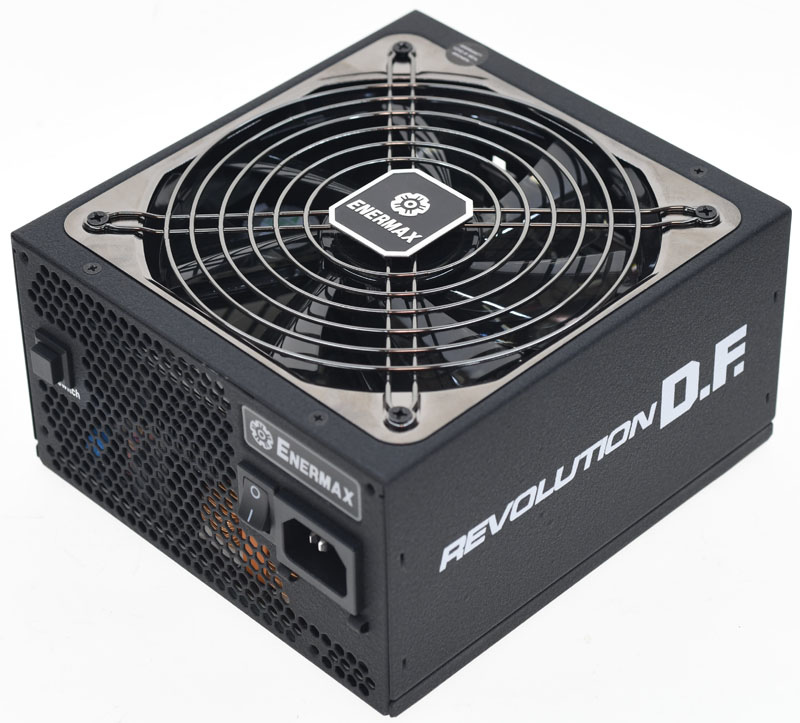

ENERMAX REVOLUTION D.F. 750W(ERF750EWT)本體外殼採消光黑烤漆處理

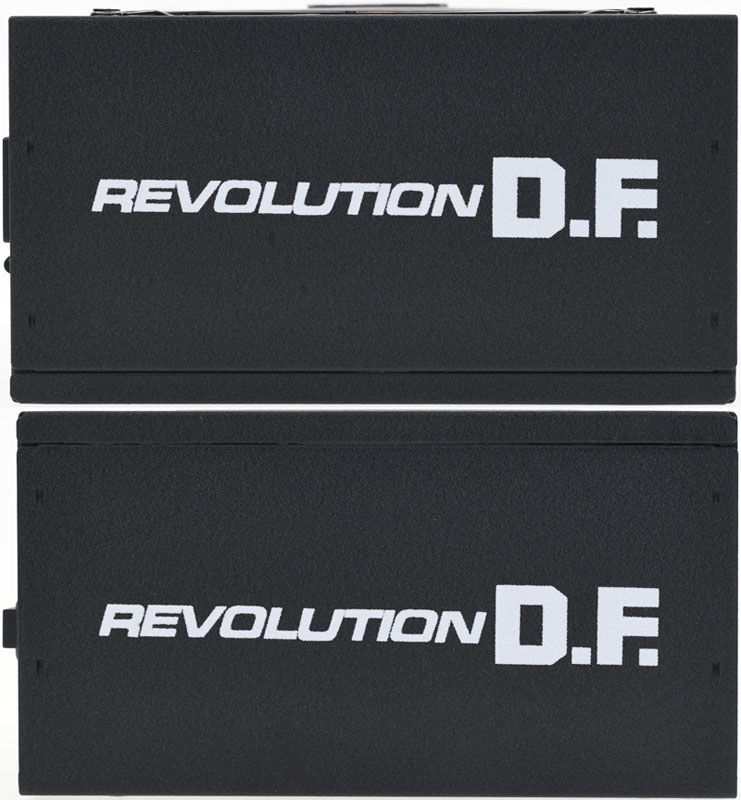

電源外殼兩側直接印上白色REVOLUTION D.F.字樣

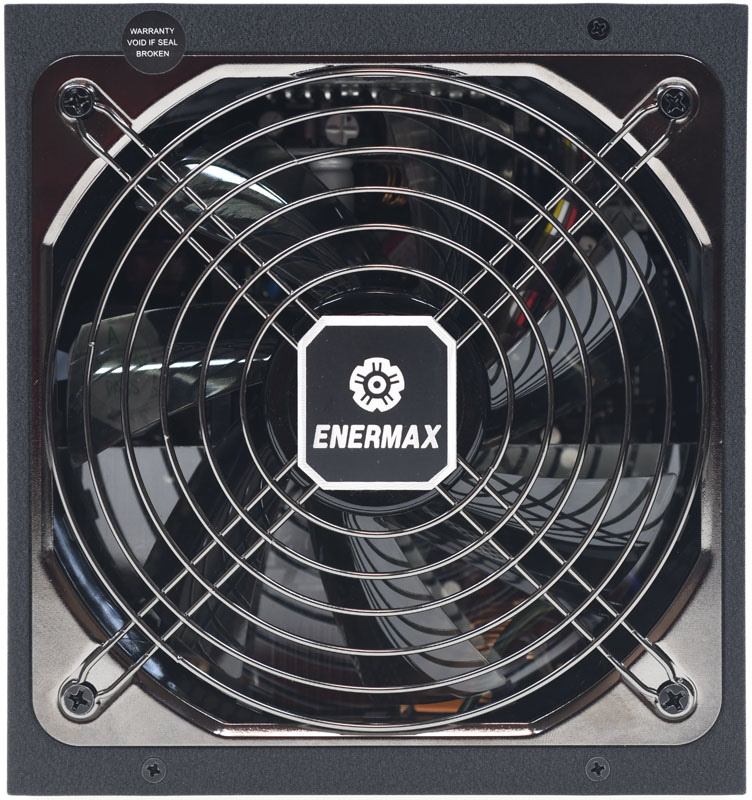

風扇護網中央有商標銘牌,護網雖固定在外側,但底部的銀色方形金屬裝飾框與易碎保固貼紙貼在一起,自行拆除清潔時應避免動到裝飾框而把保固貼紙弄破

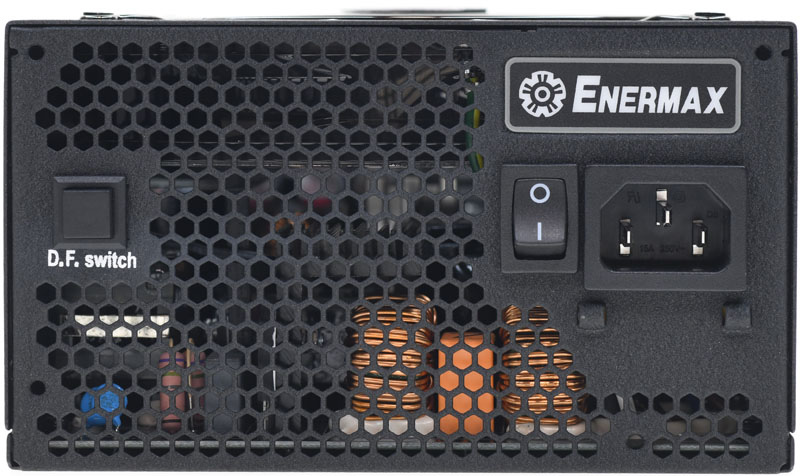

後方六角蜂巢網狀散熱出風口,交流輸入插座及電源總開關上方有商標貼紙,D.F.逆轉彈塵手動啟動開關設置在靠近旁邊的位置

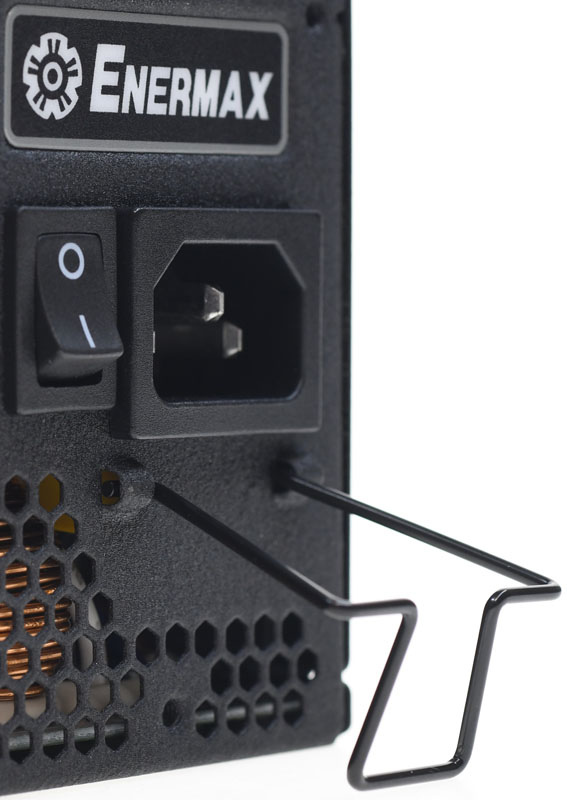

交流輸入插座下方有兩個轉軸孔,是用來安裝配件內的CordGuard固定夾

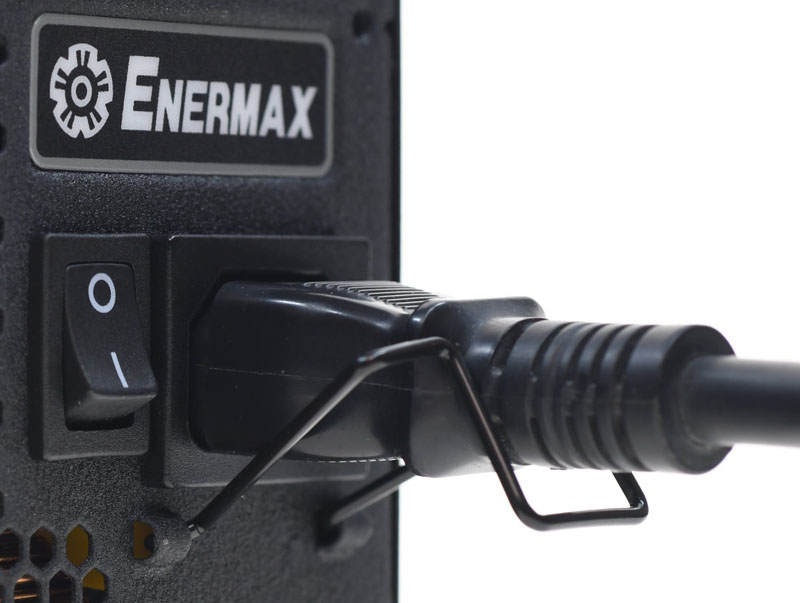

CordGuard固定夾實際使用示意圖,可避免因意外拉扯電源線導致接觸不良或脫落,而使電腦斷電

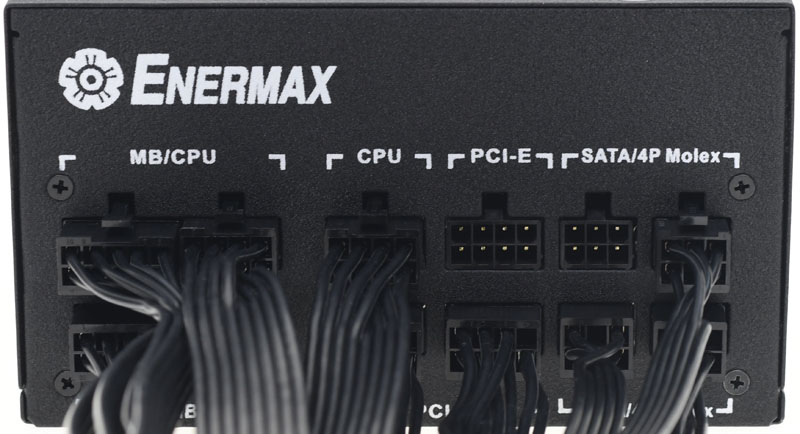

全模組化插座印有對應裝置種類的標示字樣,此處也有印上商標

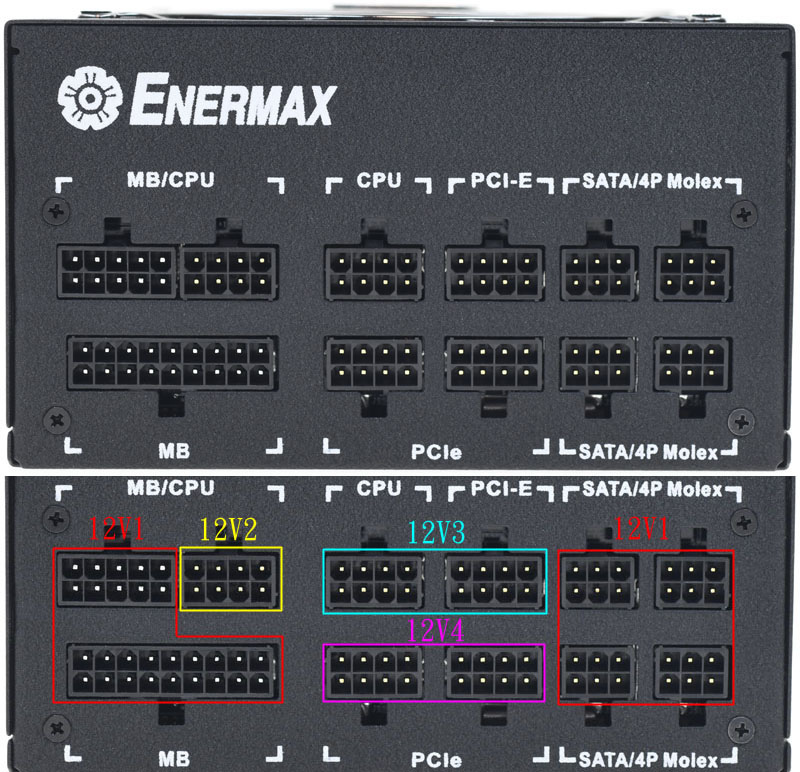

各插座所對應的12V迴路如圖片下方所示

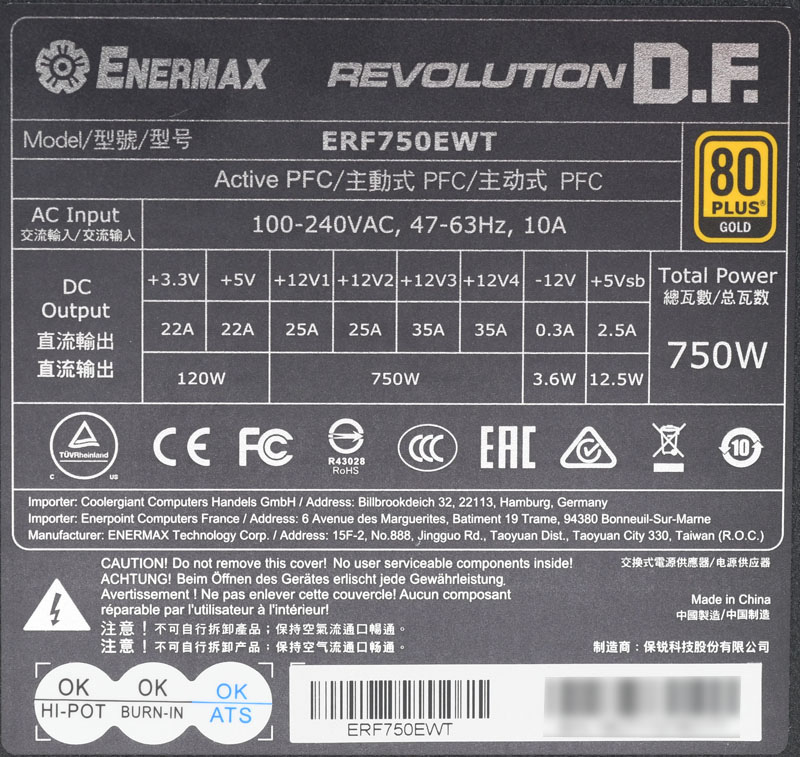

外殼背面的標籤貼紙上印有商標、產品名稱、型號、80PLUS金牌標誌、輸入/輸出規格、輸出功率、認證標章、警告訊息、產地、製造商。最下方有品管及條碼貼紙黏貼處

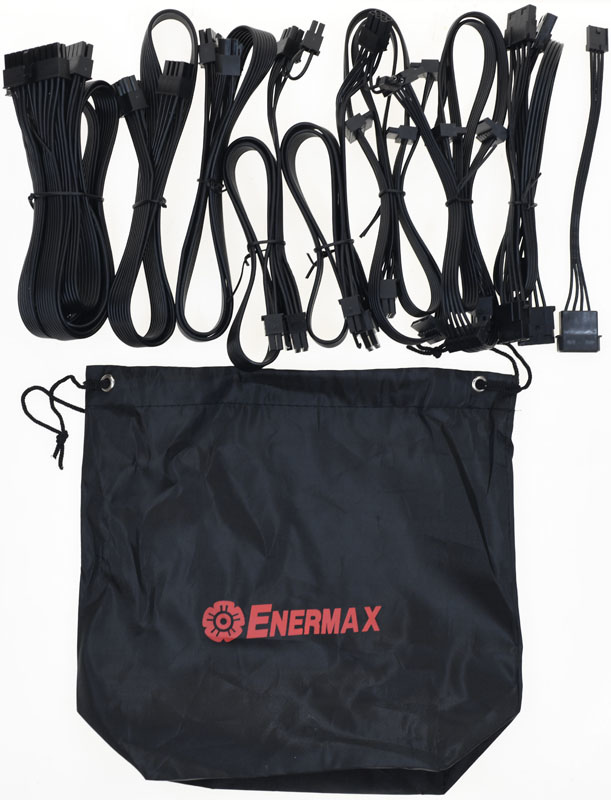

自印有商標的黑色尼龍束口袋內取出所有的模組化線材

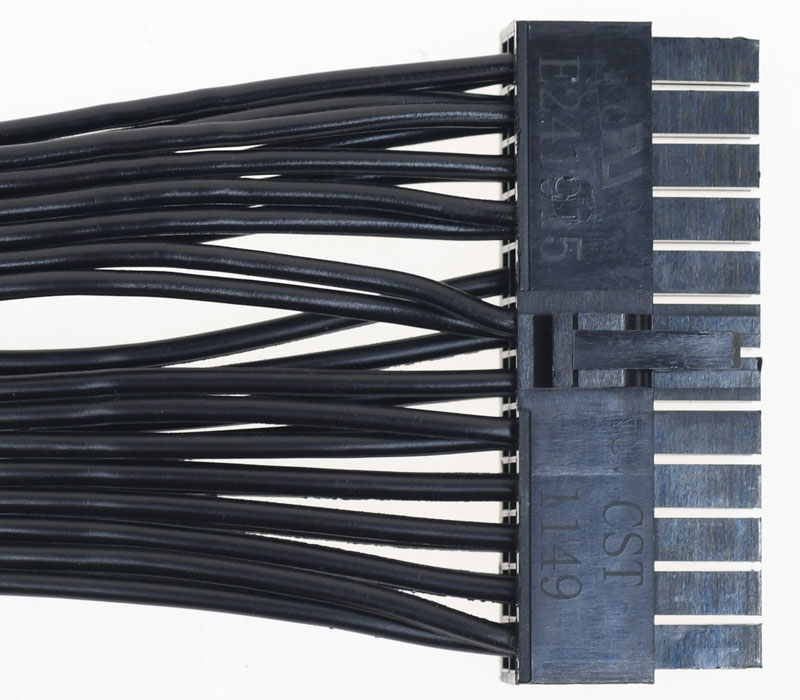

一組ATX24P帶狀模組化線路,長度為59公分,採用18AWG線材

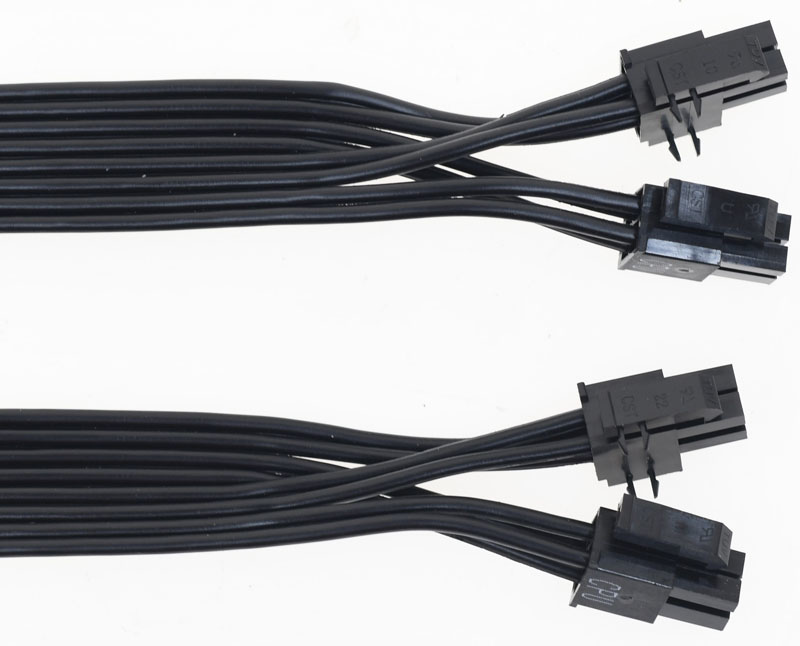

兩組帶狀模組化線路提供兩個CPU12V 4+4P,長度為70公分,採用16AWG線材

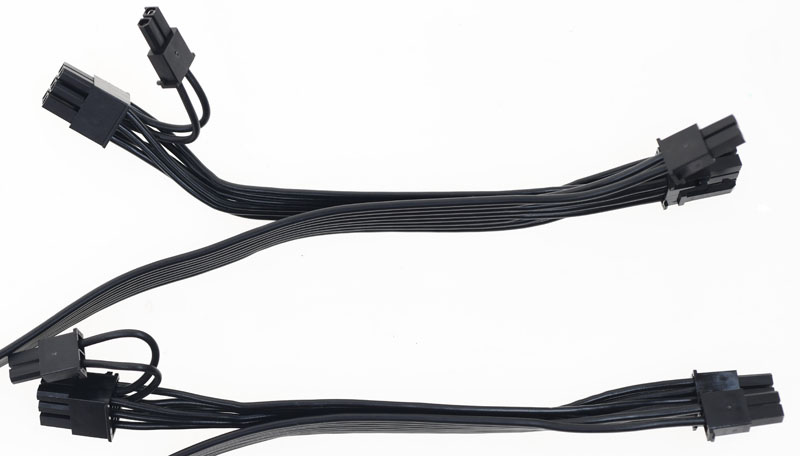

兩組帶狀模組化線路提供四個PCIE 6+2P接頭,至第一個接頭長度為50公分並採用16AWG線材,接頭間線路長度為15公分並採用18AWG線材


三組週邊裝置帶狀模組化線路,其中兩條每條提供四個直角SATA接頭,另一條提供四個直式大4P接頭,至第一個接頭長度為45公分,接頭間線路長度為14.5公分,採用18AWG線材
隨附一條大4P轉小4P連接線,長度為15公分,採用20AWG線材


將所有模組化接線插上後的樣子,還會預留一組8P插座及一組6P插座

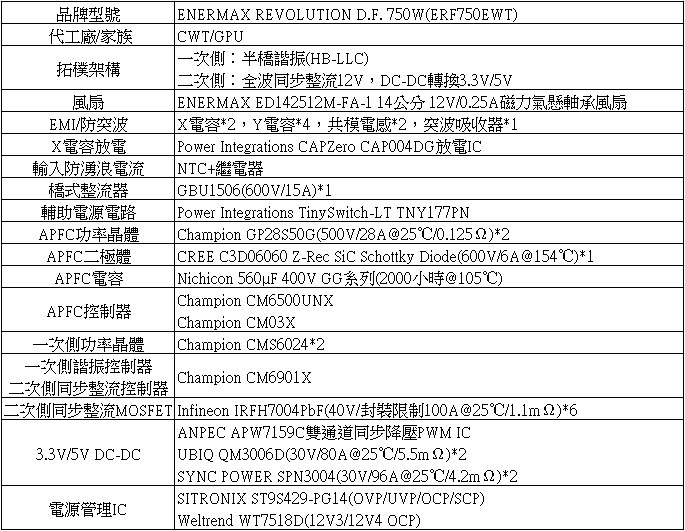

內部結構及使用元件說明簡表


ENERMAX REVOLUTION D.F.為僑威(CWT)代工,內部結構為一次側半橋LLC(HB-LLC)諧振功率級、二次側12V同步整流、DC-DC轉換3.3V/5V、無跨接線的全模組化結構布局

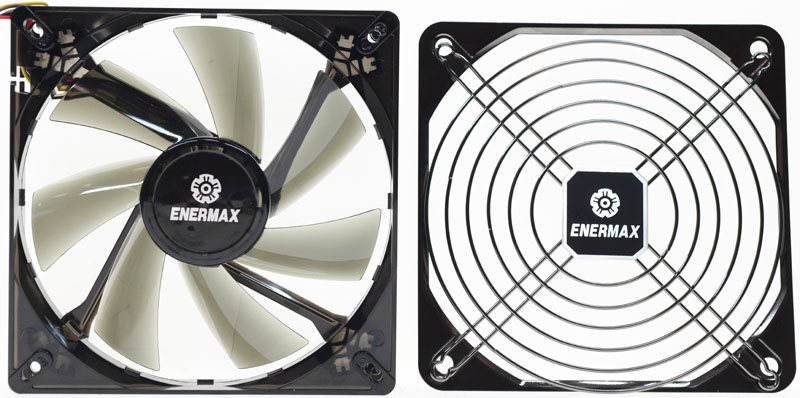

採用ENERMAX自家的半透明葉片風扇,中央有商標貼紙,結合DFR逆轉彈塵技術,電源啟動時風扇扇葉會先逆向運轉約十秒,然後轉為正常方向運轉

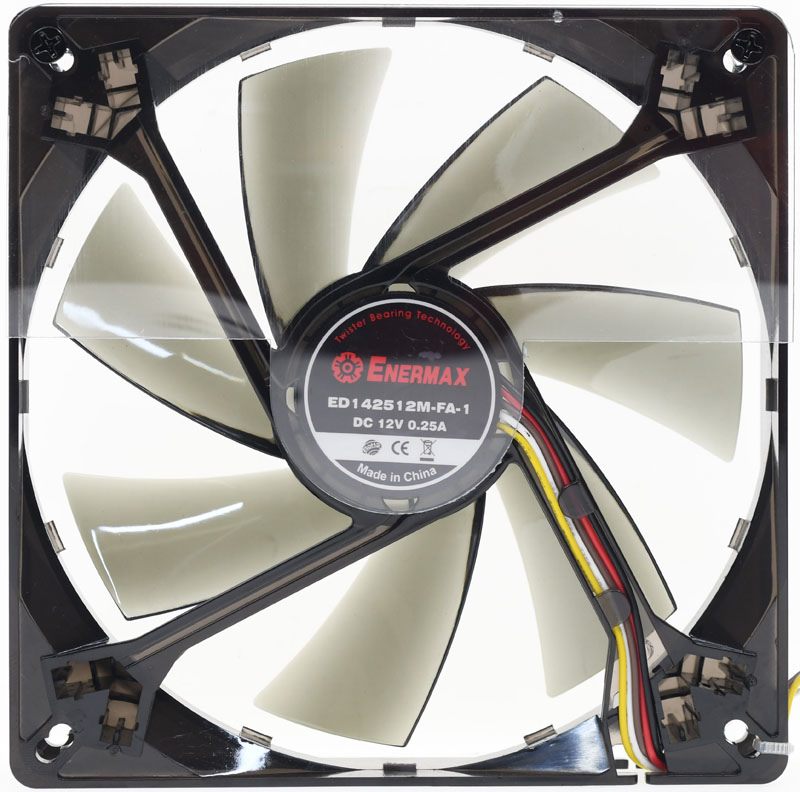

背面貼紙上的型號為ED142512M-FA-1,是一款採用磁力氣懸軸承(Twister Bearing)的14公分12V/0.25A風扇,下方有設置透明導風片

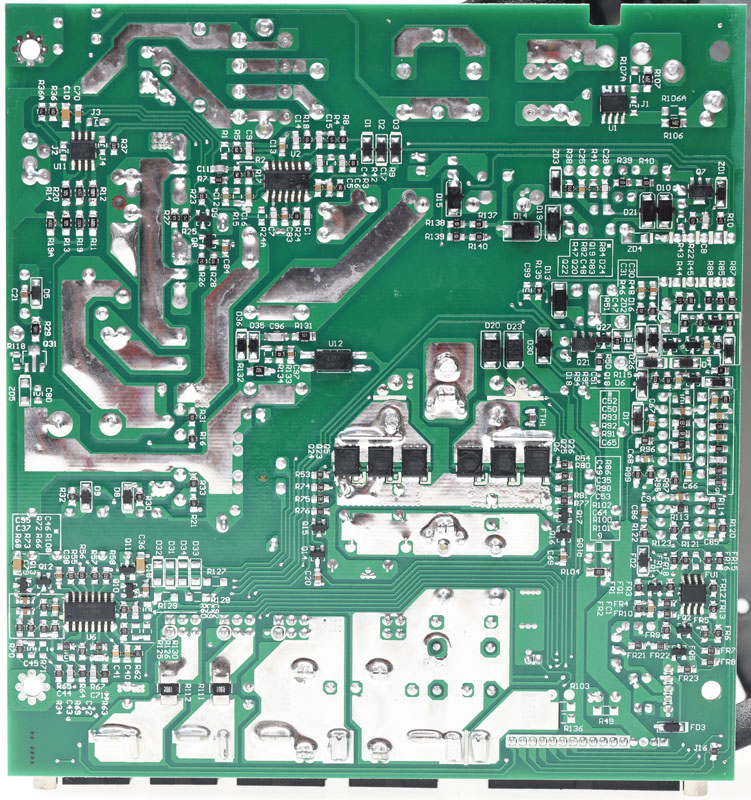

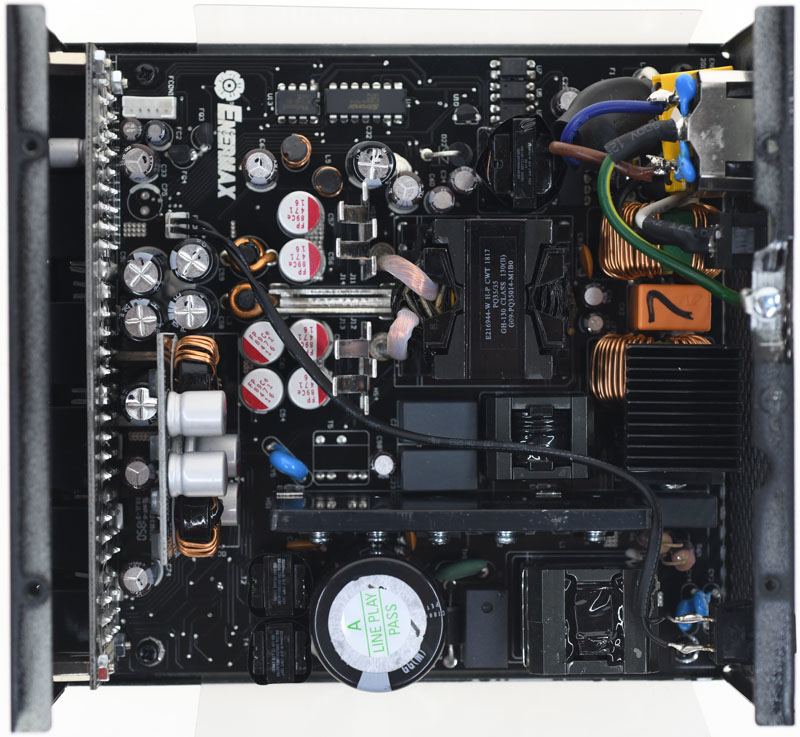

主電路板背面焊點整體做工良好,大電流路徑採用敷錫來增大電流承載能力及協助導熱,X電容放電IC、APFC/功率級控制IC、二次側同步整流MOSFET、風扇控制電路都安裝在主電路板背面

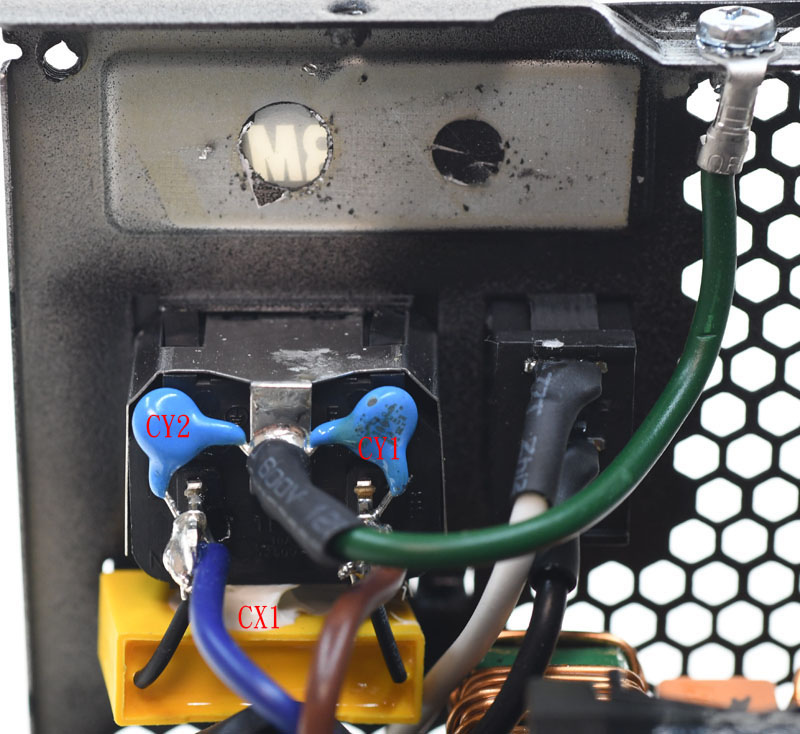

帶金屬外罩的電源插座後方焊點直接焊上Cx及Cy電容,綠色接地線鎖至外殼上完成接地通路,電源開關的白/黑線接至主電路板,開關焊點及插座接地線焊點有包覆絕緣套管,不過插座L/N線焊點則未包覆


交流電源線磁環也有包覆絕緣套管,主電路板上電線焊點處有點上白色固定膠

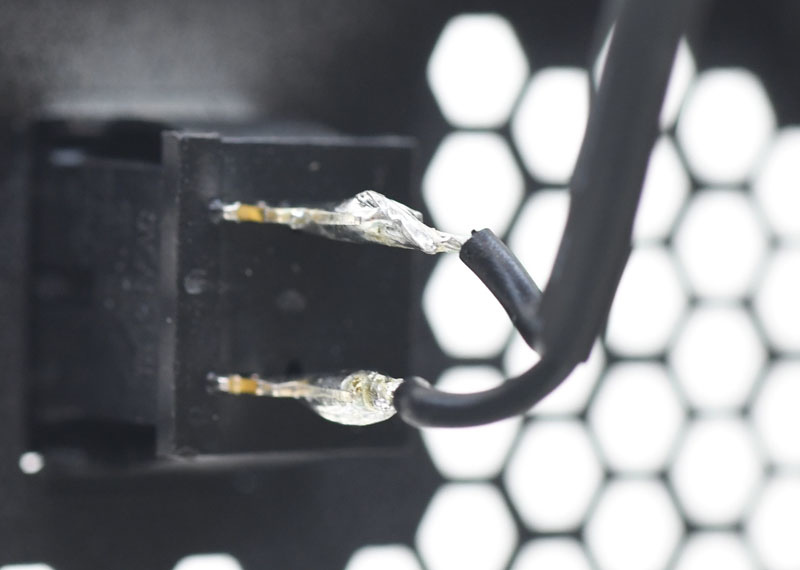

手動逆轉彈塵按鈕開關焊點處裸露,只有線路有另外包覆絕緣套管

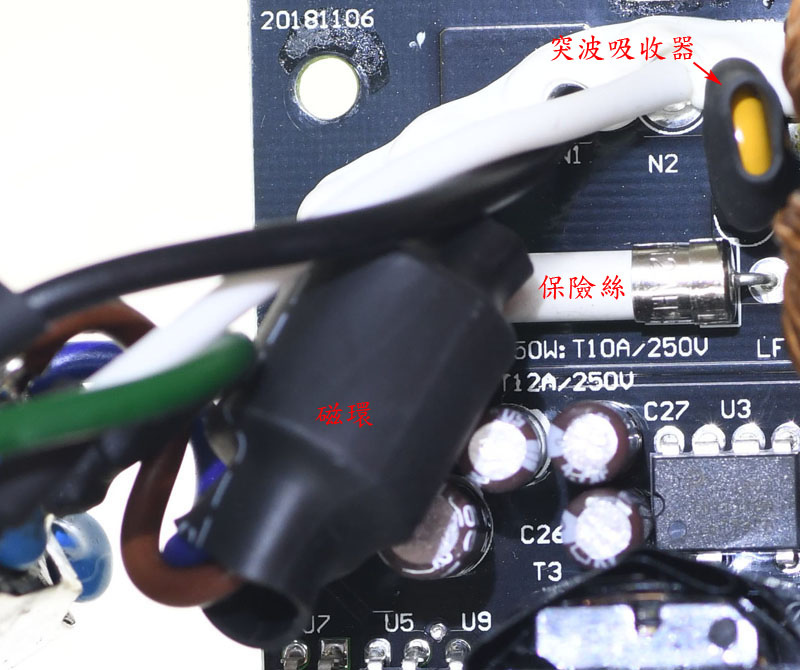

EMI濾波電路,左側交流輸入端突波吸收器外面有包覆絕緣套管,臥式安裝的防爆保險絲未包覆絕緣套管

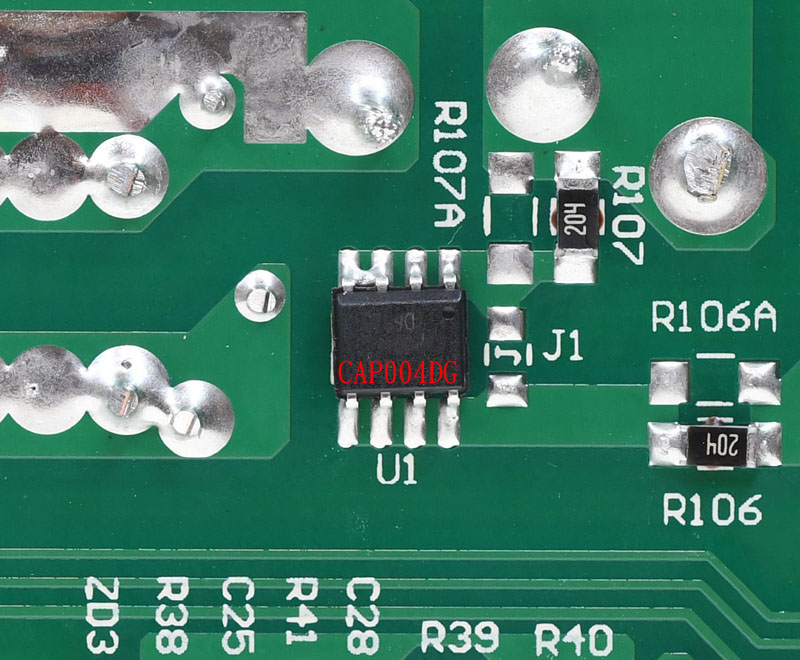

EMI濾波電路背面有一顆Power Integrations的CAPZero CAP004DG X電容放電IC搭配電阻,可在通電時減少微小交流功耗的損失,並於電源切斷時正常釋放X電容殘留電能

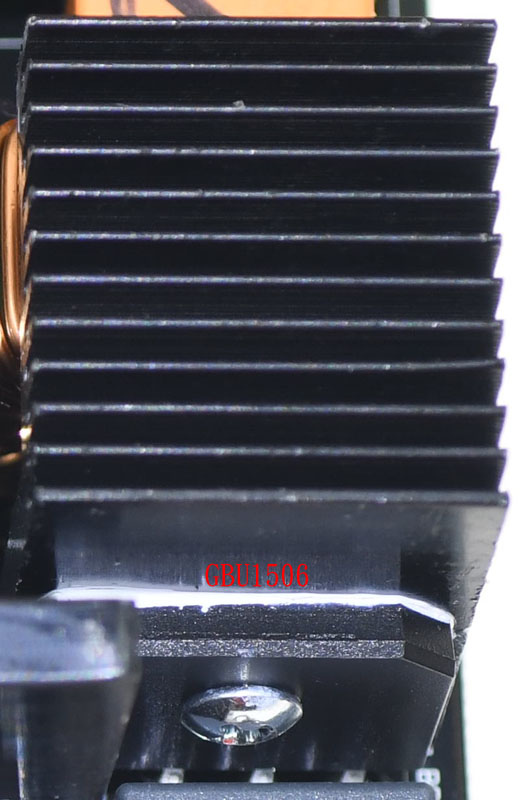

一顆GBU1506橋式整流器,塗抹散熱膏後安裝在一個加大的L型散熱片上

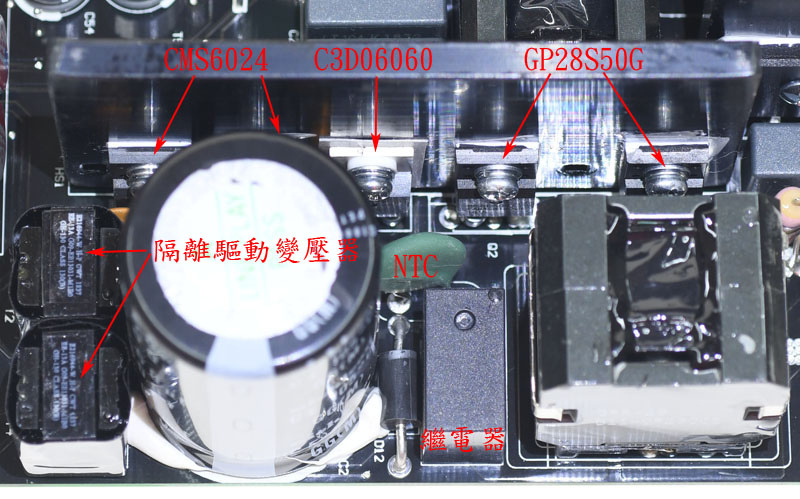

APFC及一次側的功率元件都裝在同一片散熱片上。APFC功率元件使用兩顆Champion的GP28S50G全絕緣封裝Power MOSFET及一顆CREE的C3D06060 SiC Schottky Diode,一次側半橋式LLC(HB-LLC)諧振功率級使用兩顆Champion的CMS6024全絕緣封裝Power MOSFET。右下APFC電感採用封閉式磁芯結構,APFC電感左側的NTC熱敏電阻用來抑制輸入湧浪電流,在電源啟動後繼電器會將其短路,去除NTC所造成的功耗損失
APFC電容左側的一次側MOSFET隔離驅動變壓器有兩顆,一個MOSFET使用一顆驅動變壓器

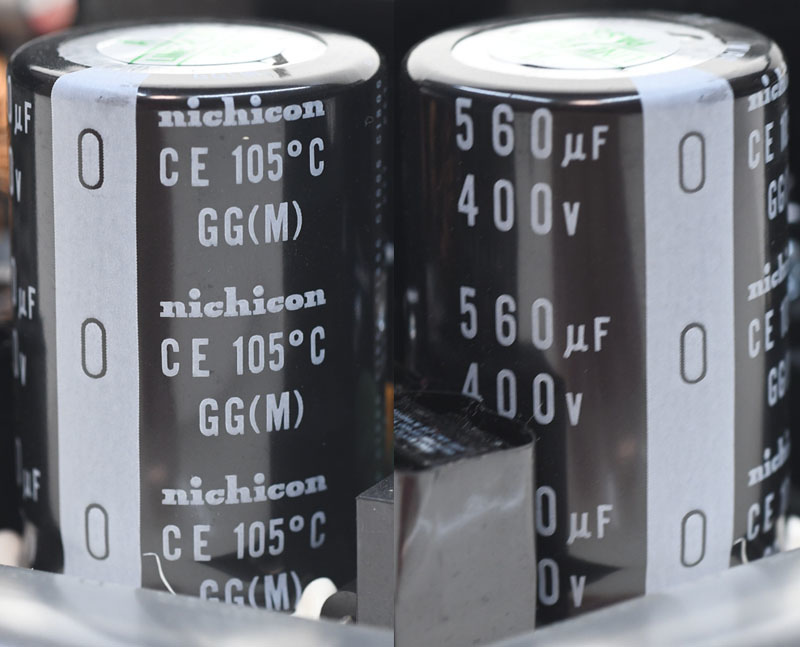

APFC電容採用一顆Nichicon 560µF 400V GG系列105度電解電容

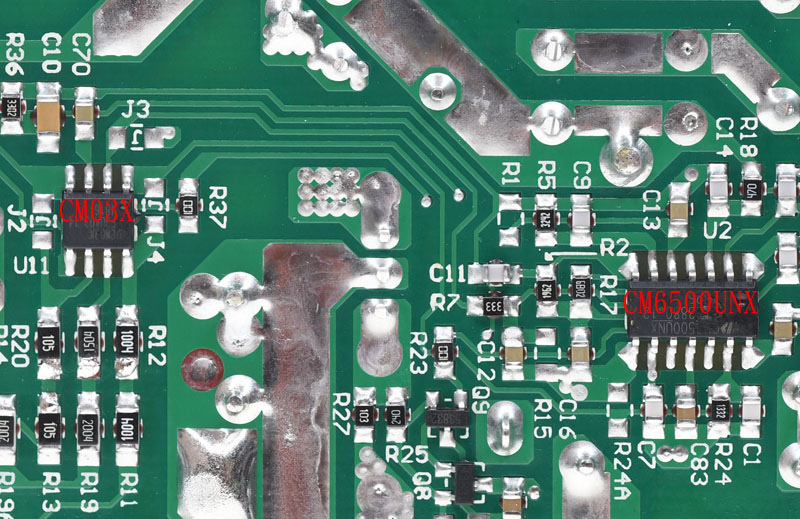

裝在主電路板背面的Champion CM6500UNX APFC控制IC,為一次側APFC電路控制核心,其左側為PFC節能電路使用的Champion CM03X

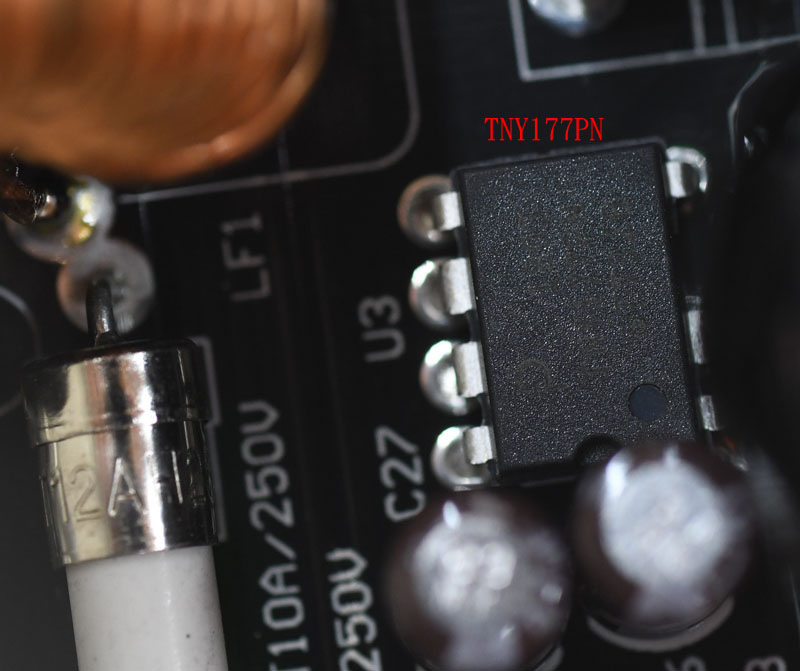

安裝在輸入保險絲旁的輔助電源電路一次側整合式電源IC,為Power Integrations的TinySwitch-LT系列TNY177PN整合式電源IC

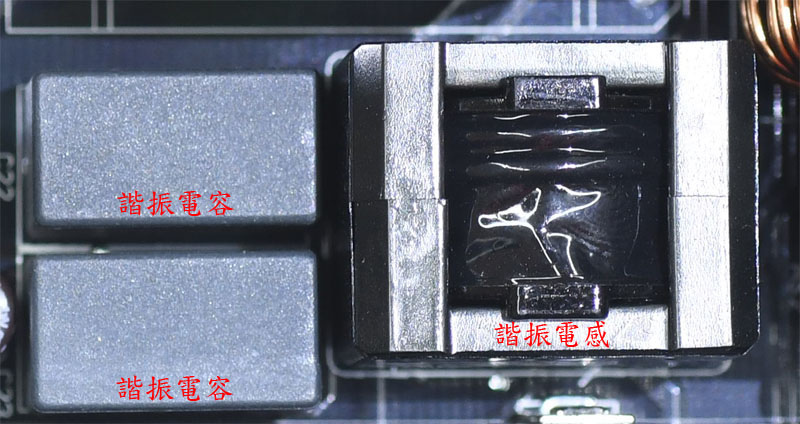

一個諧振電感與兩個諧振電容組成一次側LLC諧振槽

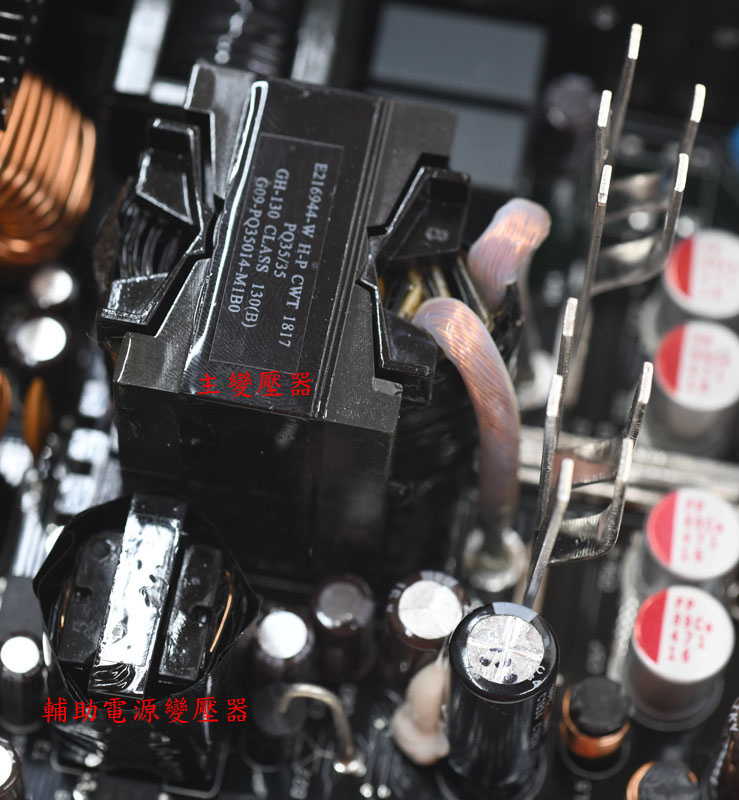

12V功率級主變壓器(上)及輔助電源電路變壓器(下)外部包覆黑色聚酯薄膜膠帶,主變壓器右側兩片直立金屬板可協助背面同步整流MOSFET熱量發散

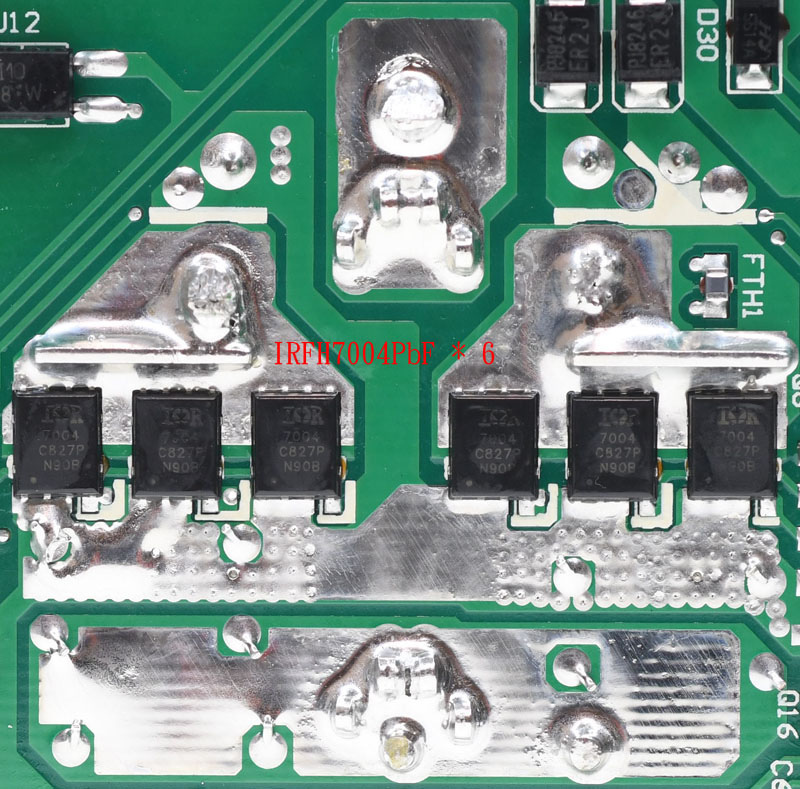

12V功率級二次側採用六顆IR(已被Infineon收購)的IRFH7004PbF MOSFET來組成全波同步整流電路,大電流路徑上以敷錫方式來增強載流能力及協助散熱,MOSFET上方焊點也可將熱量傳導至電路板正面的金屬散熱片,風扇溫控用熱敏電阻FTH1安裝在右側三顆MOSFET上方焊點的邊緣處

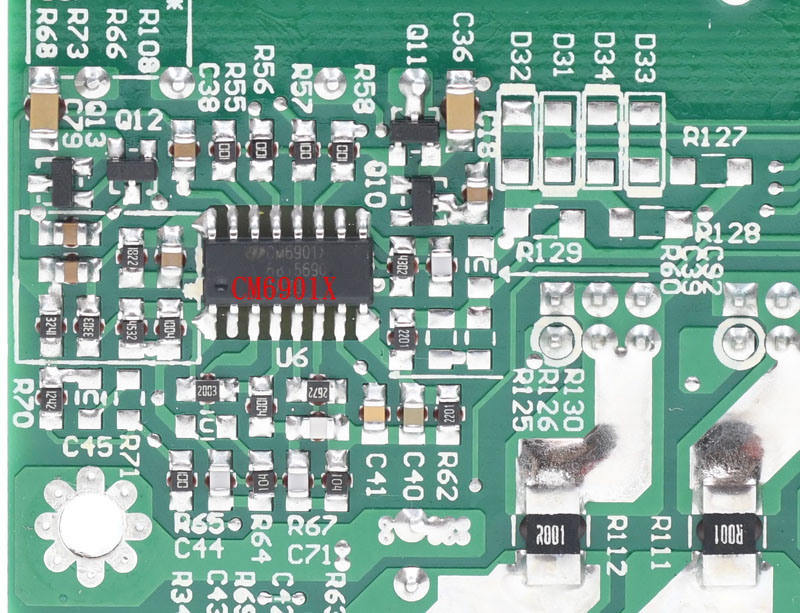

安裝在主電路板背面的Champion CM6901X,用來控制12V功率級的一次側HB-LLC以及二次側12V同步整流。右下為3.3V/5V輸出端的電流檢測用分流器

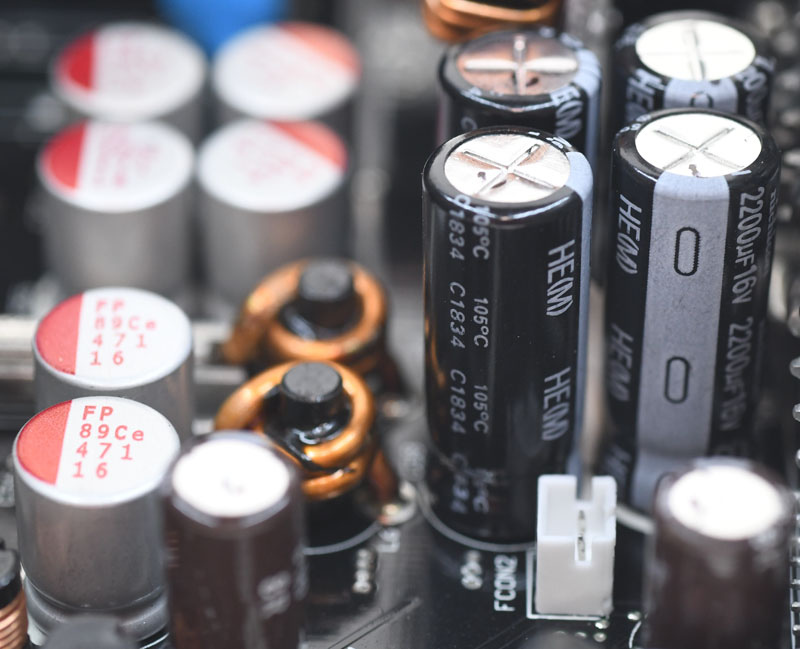

12V濾波電路採用六顆日系Nichicon FP系列固態電容和五顆Nichicon HE系列電解電容組成

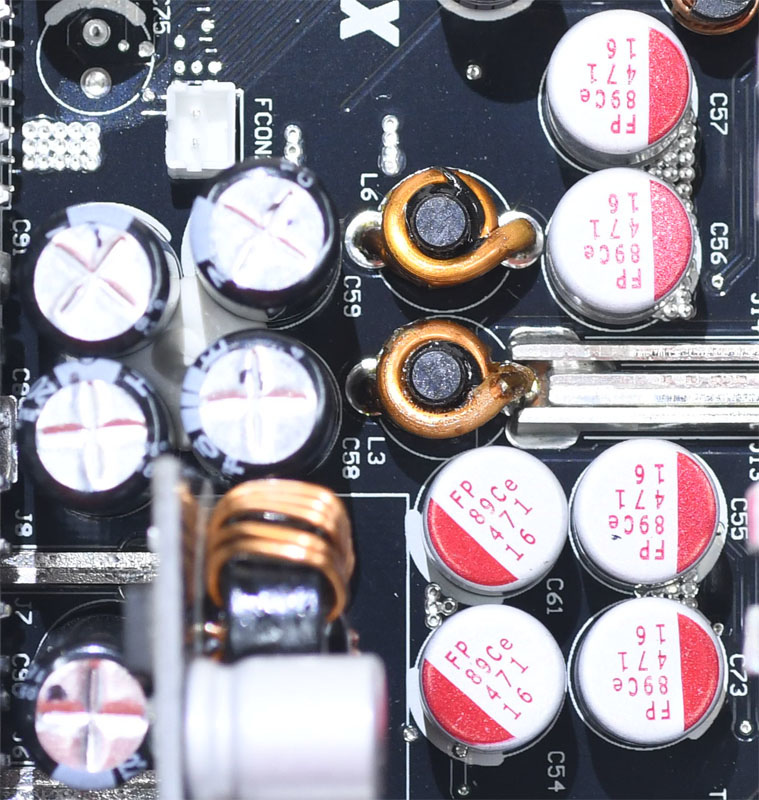

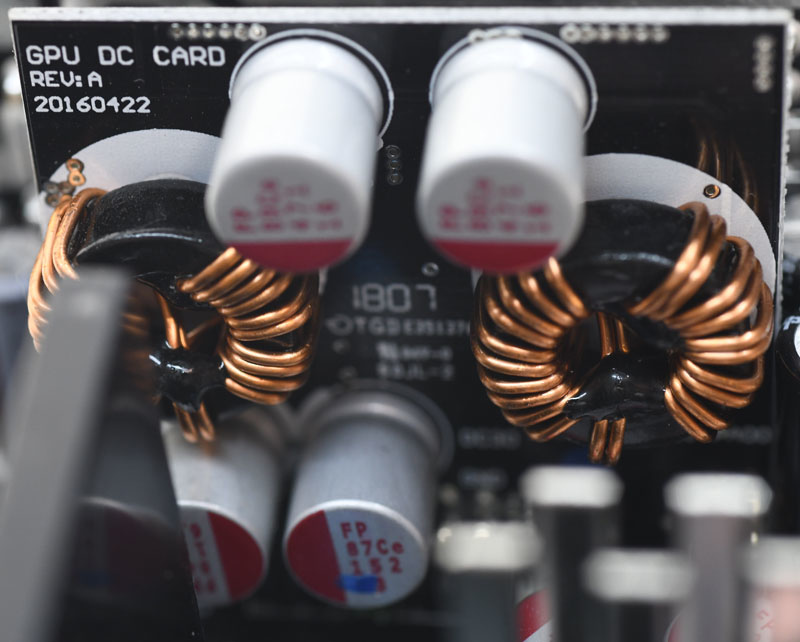

12V濾波電路兩個電感採直立安裝


用來把12V轉換成3.3V/5V的DC-DC子卡,子卡上方的輸入/輸出端同樣採用日系Nichicon FP系列固態電容

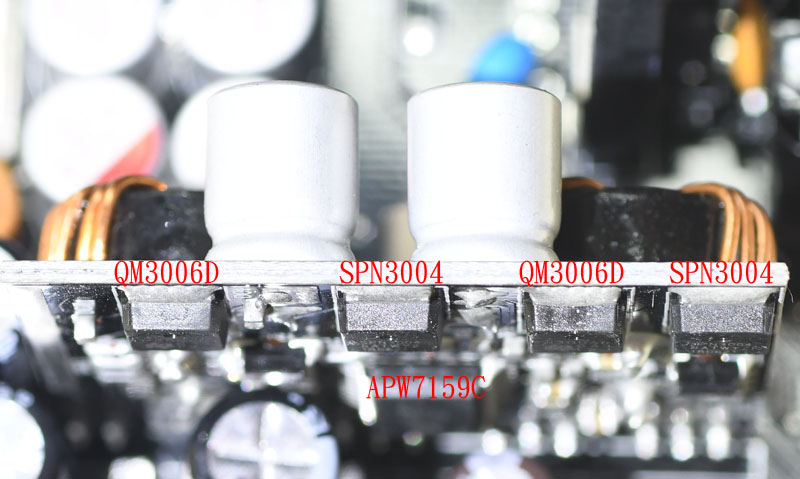

DC-DC子卡的控制核心為ANPEC的APW7159C雙通道同步降壓PWM控制器,3.3V及5V的功率級均採用一顆UBIQ QM3006D MOSFET搭配一顆SYNC POWER SPN3004 MOSFET的設計

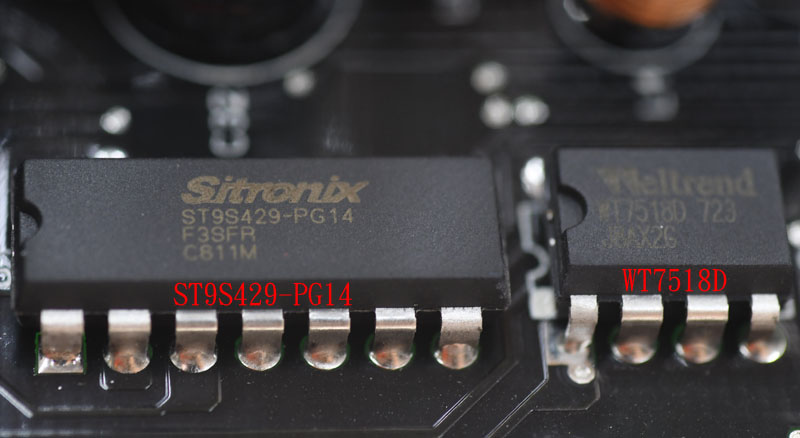

電源管理電路使用兩顆IC組成,左側SITRONIX ST9S429-PG14負責提供3.3V/5V/12V1/12V2的過電壓/低電壓/過電流/短路等保護,同時接受PS-ON信號控制及產生Power Good信號。右側Weltrend WT7518D負責提供12V3/12V4的過電流偵測,並與ST9S429-PG14連動


模組化插座板背面使用敷錫來增強載流能力,並未加上絕緣隔板

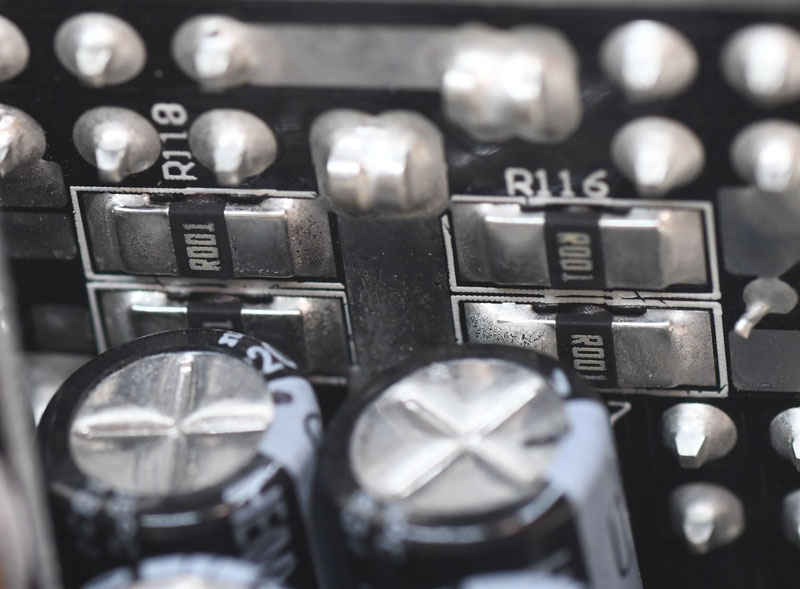

模組化插座板背面的四組分流器負責偵測四組12V迴路的輸出電流,並提供給電源管理IC

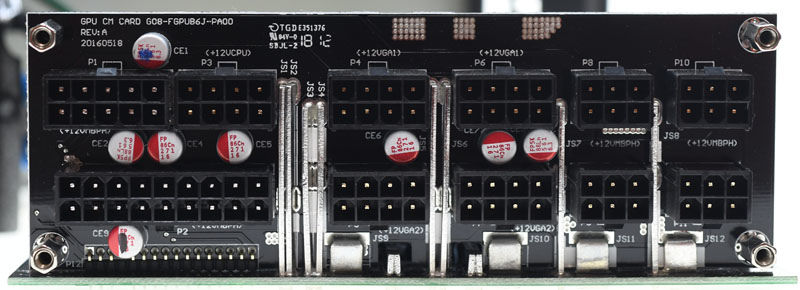

模組化插座板正面以多組實心金屬條與主電路板相連,強化固定同時減小傳遞電能損失,正面亦增加一些協助濾波用的Nichicon FP系列固態電容



接下來就是上機測試

測試文閱讀方式請參照此篇:電源測試文閱讀小指南


依照80PLUS認證測試電流設定,ENERMAX REVOLUTION D.F. 750W(ERF750EWT)於20%/50%/100%下效率分別為90.6%/91.84%/88.85%,符合80PLUS金牌認證要求20%輸出87%效率、50%輸出90%效率、100%輸出87%效率
從電源本體及線組插頭處測試的電壓差異,會對效率產生0.06%至0.55%左右的影響

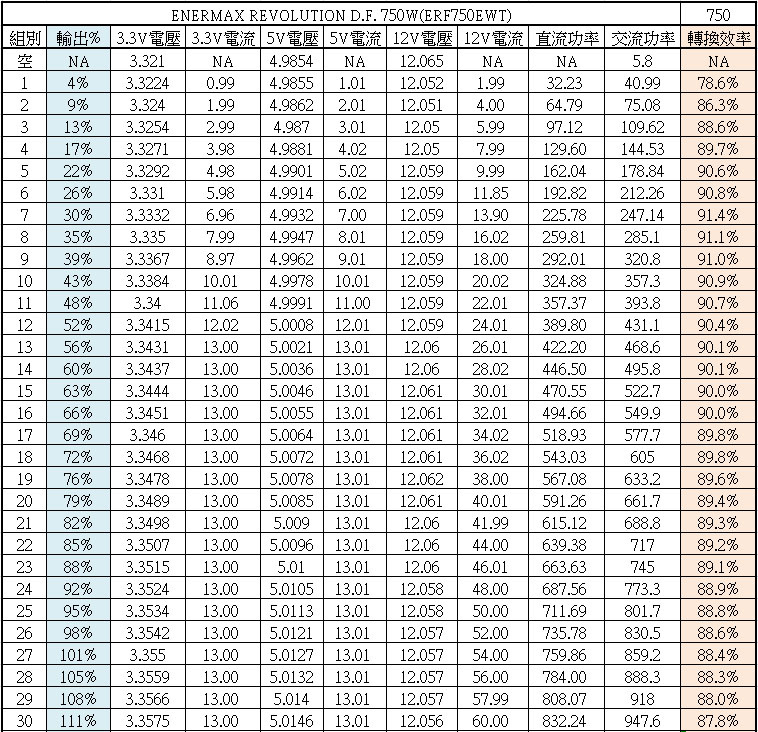

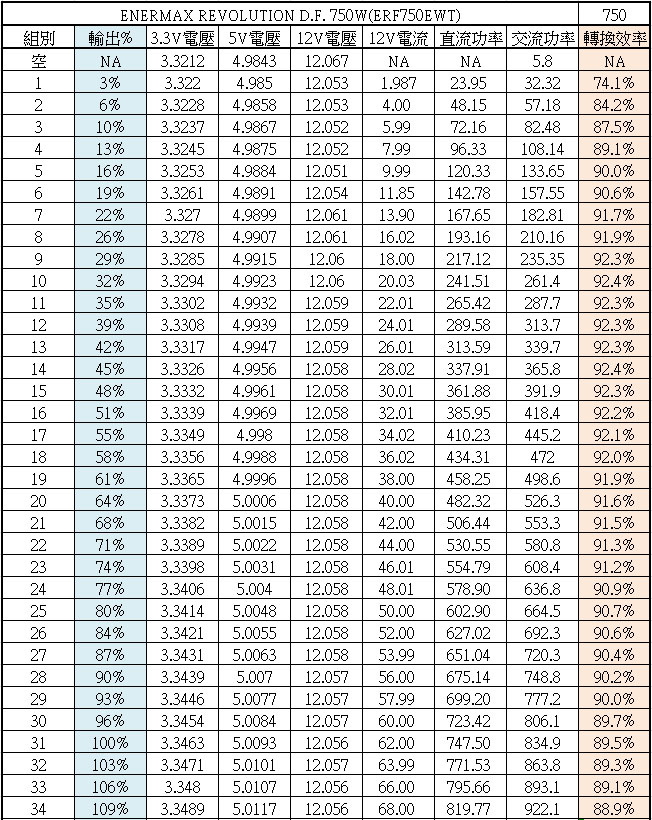

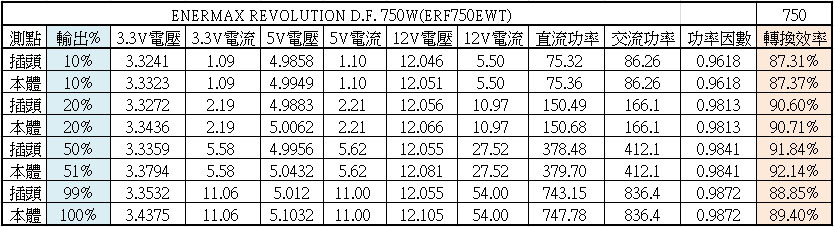

3.3V/5V/12V綜合輸出下各段轉換效率表,於輸出56%時3.3V/5V達到電源供應器標示最大總和功率限制,所以3.3V/5V電流達13A以後就不再往上加

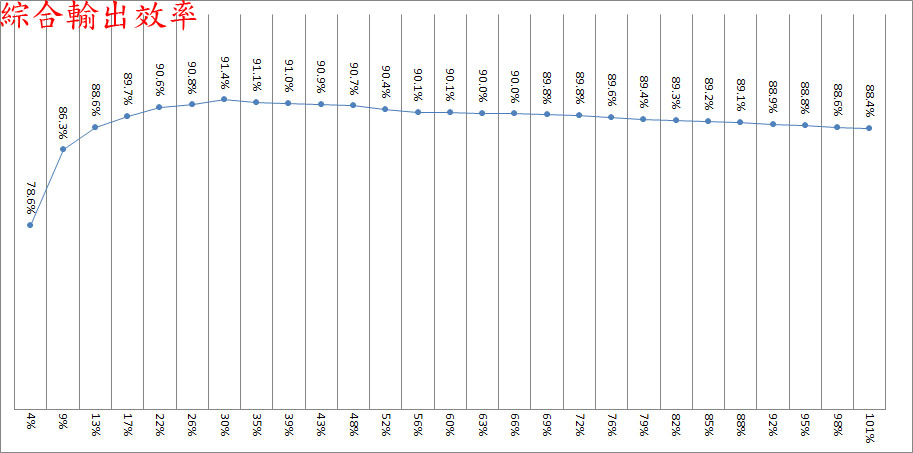

綜合輸出各百分比下轉換效率折線圖(橫軸:輸出百分比、縱軸:轉換效率)

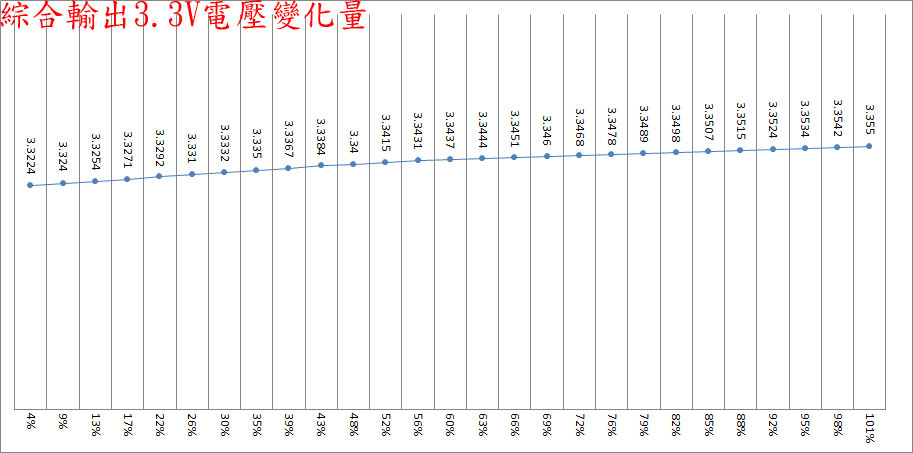

綜合輸出4%至101%之間3.3V輸出電壓最高與最低點差異為32.6mV

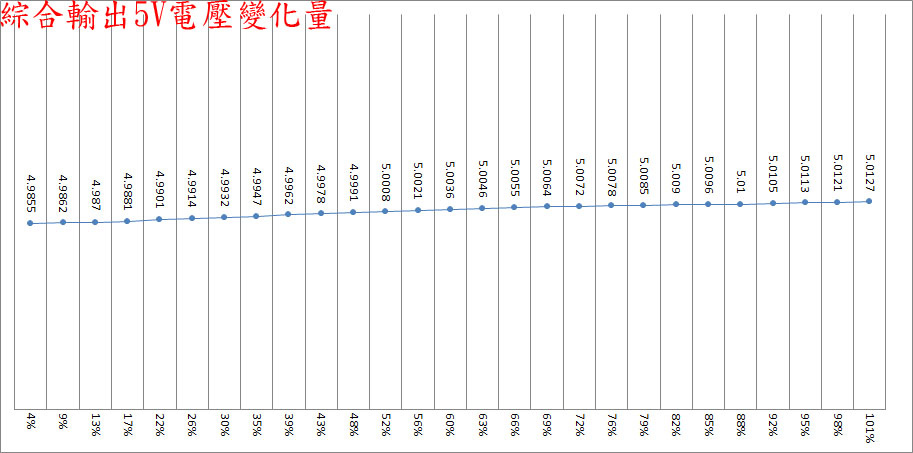

綜合輸出4%至101%之間5V輸出電壓最高與最低點差異為27.2mV


綜合輸出4%至101%之間12V輸出電壓最高與最低點差異為12mV

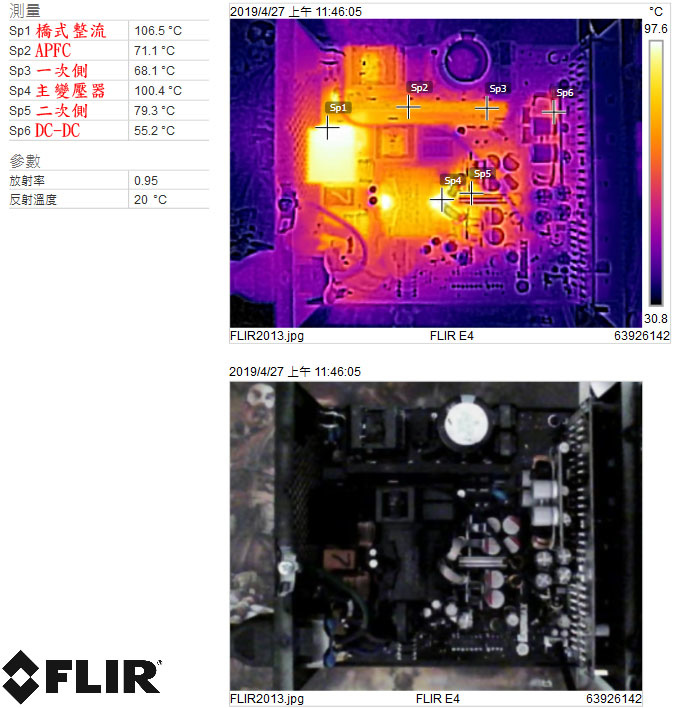

綜合效率測試結束時於輸出101%下電源供應器內部紅外線熱影像圖,溫度由高而低排列分別是橋式整流106.5℃,主變壓器100.4℃,二次側79.3℃,APFC區71.1℃,一次側68.1℃,3.3V/5V DC-DC區55.2℃


純12V輸出下各段轉換效率表,這時僅對12V進行負載測試,3.3V/5V維持空載

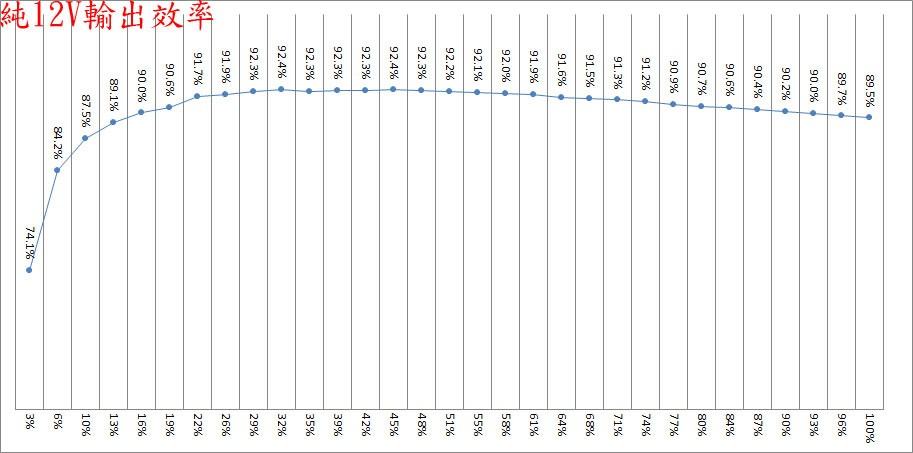

純12V輸出各百分比下轉換效率折線圖(橫軸:輸出百分比、縱軸:轉換效率)

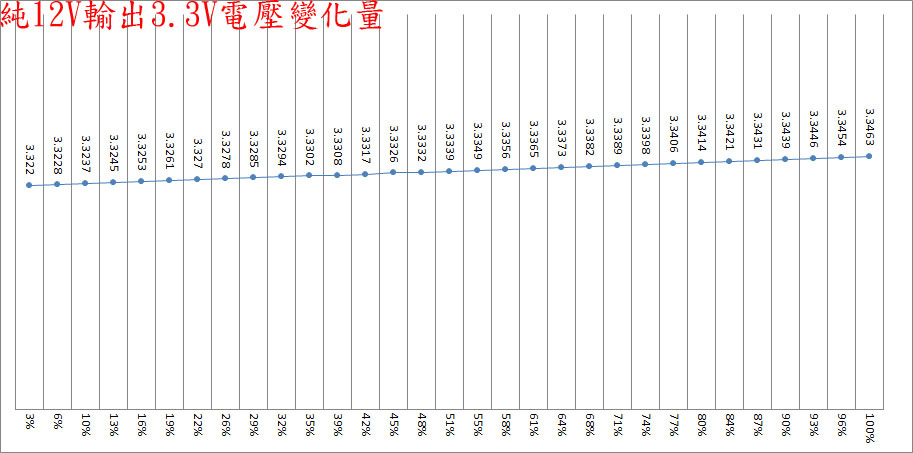

純12V輸出3%至100%之間3.3V輸出電壓最高與最低點差異為24.3mV

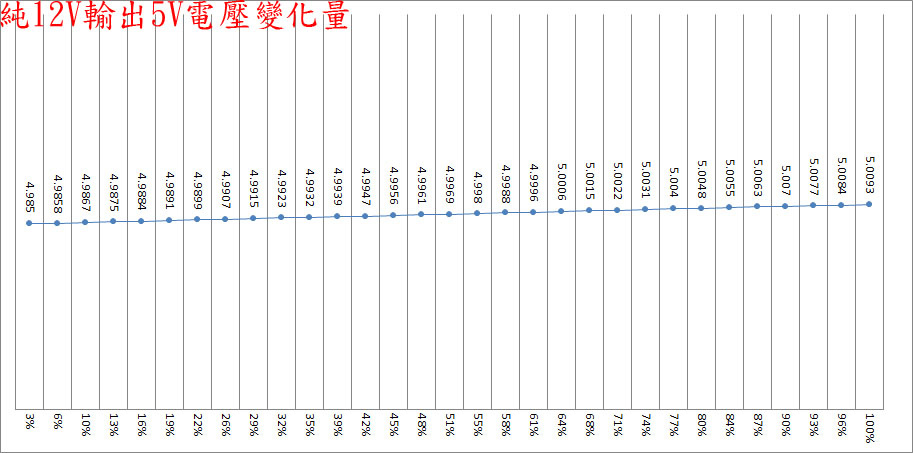

純12V輸出3%至100%之間5V輸出電壓最高與最低點差異為24.3mV

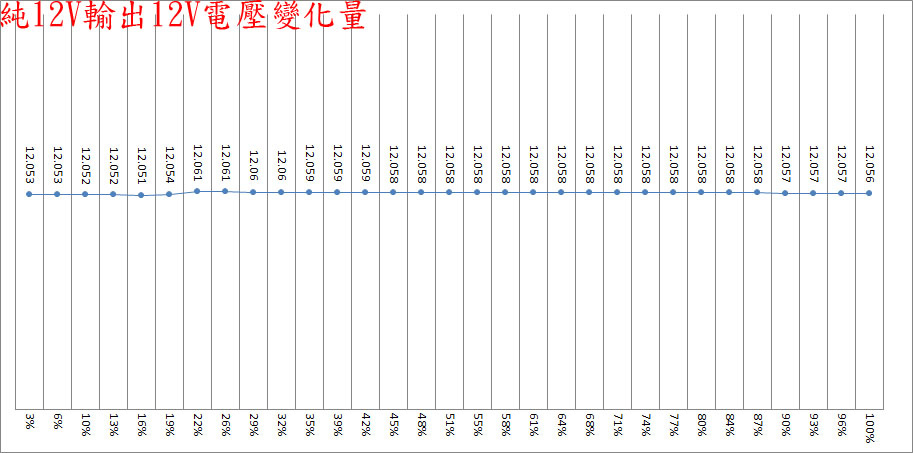

純12V輸出3%至100%之間12V輸出電壓最高與最低點差異為10mV

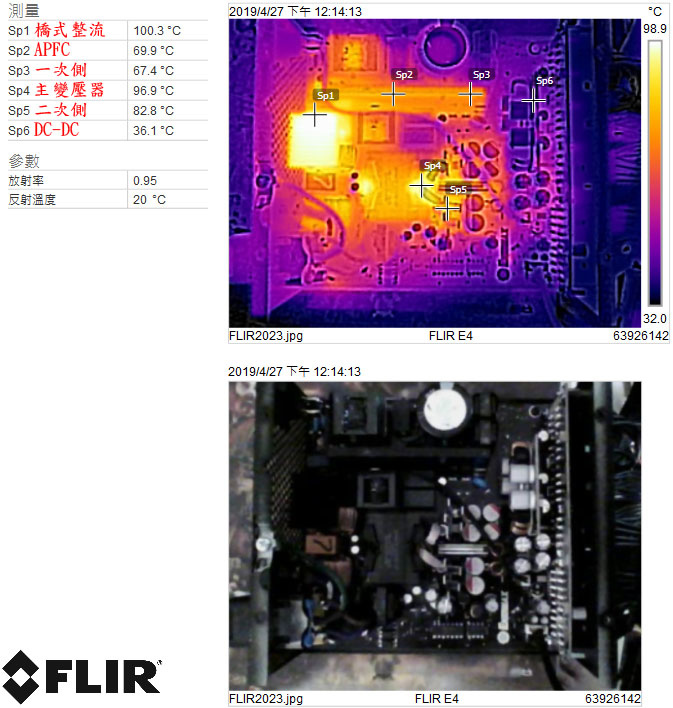

純12V效率測試結束時於輸出100%下電源供應器內部紅外線熱影像圖,溫度由高而低排列分別是橋式整流100.3℃,主變壓器96.9℃,二次側82.8℃,APFC區69.9℃,一次側67.4℃,3.3V/5V DC-DC區36.1℃

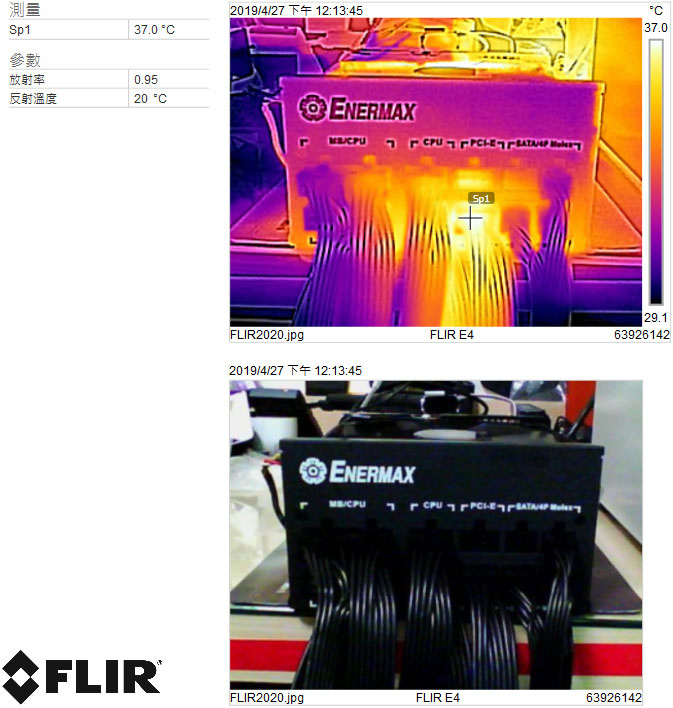

純12V效率測試結束時於輸出100%下電源供應器模組化插座紅外線熱影像圖,溫度最高點為37℃

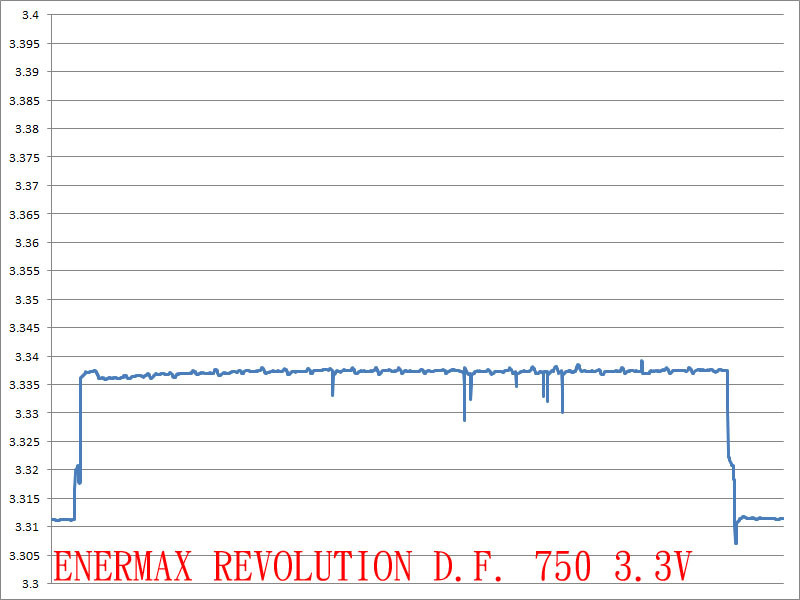

實際裝上電腦測試的3.3V電壓記錄圖,電壓最高與最低點差異為32.2mV

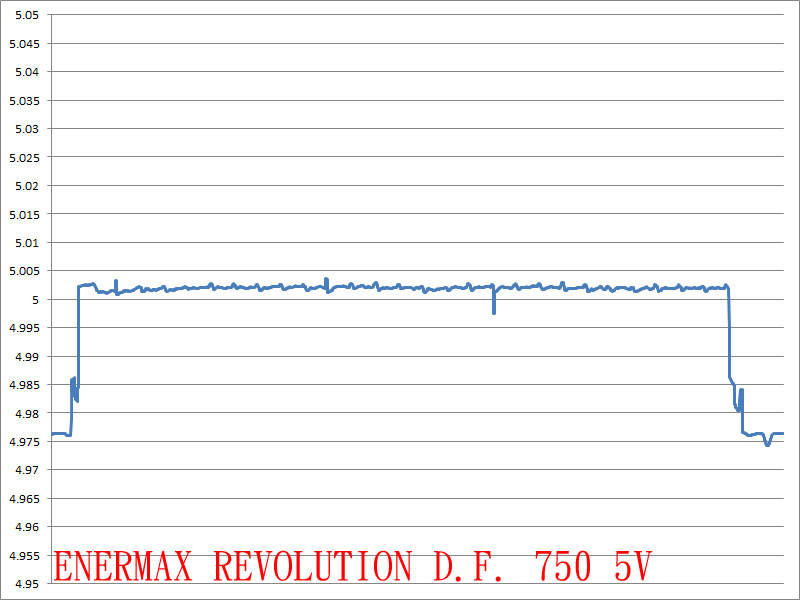

實際裝上電腦測試的5V電壓記錄圖,電壓最高與最低點差異為29.5mV

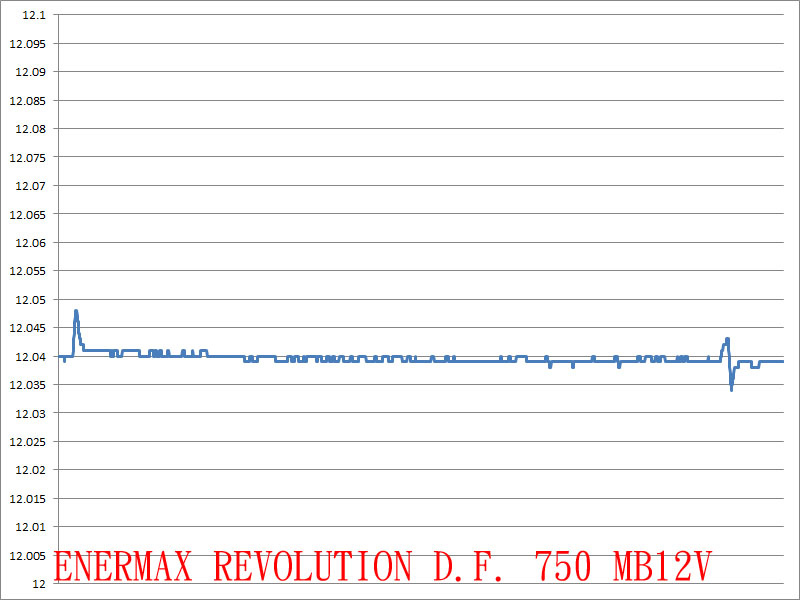

實際裝上電腦測試的主機板12V電壓記錄圖,電壓最高與最低點差異為14mV

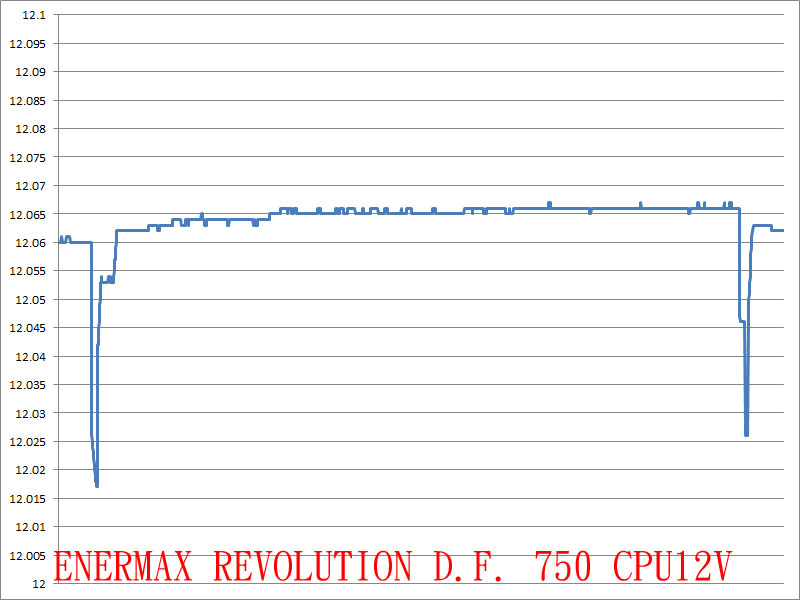

實際裝上電腦測試的處理器12V電壓記錄圖,電壓最高與最低點差異為50mV


實際裝上電腦測試的顯示卡12V電壓記錄圖,電壓最高與最低點差異為40mV


CH1黃色波型為動態負載電流變化波型,CH2藍色波形為12V電壓波型,CH3紫色波型為5V電壓波型,CH4綠色波型為3.3V電壓波型

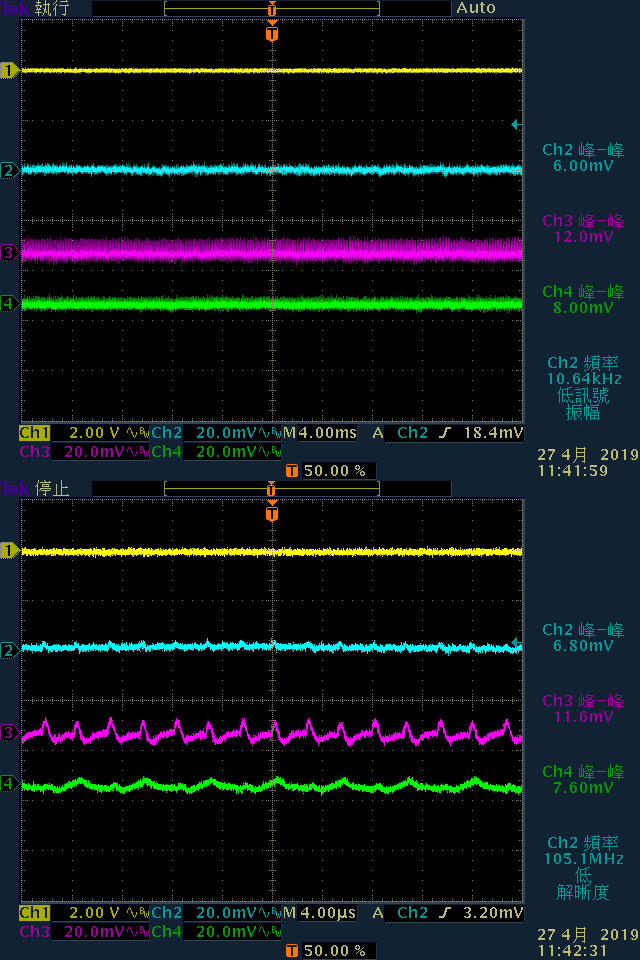

空載下12V/5V/3.3V低頻及高頻漣波如下圖,各路無明顯異常漣波,5V空載下漣波略大

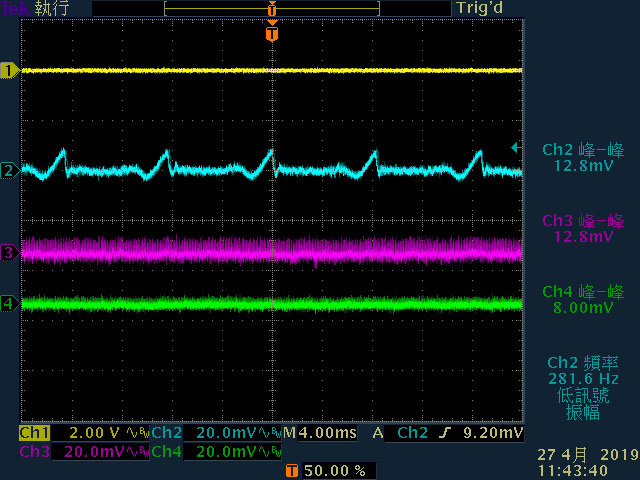

12V輸出9A時的低頻漣波波形


12V輸出10A時的低頻漣波波形


12V輸出11A時的低頻漣波波形

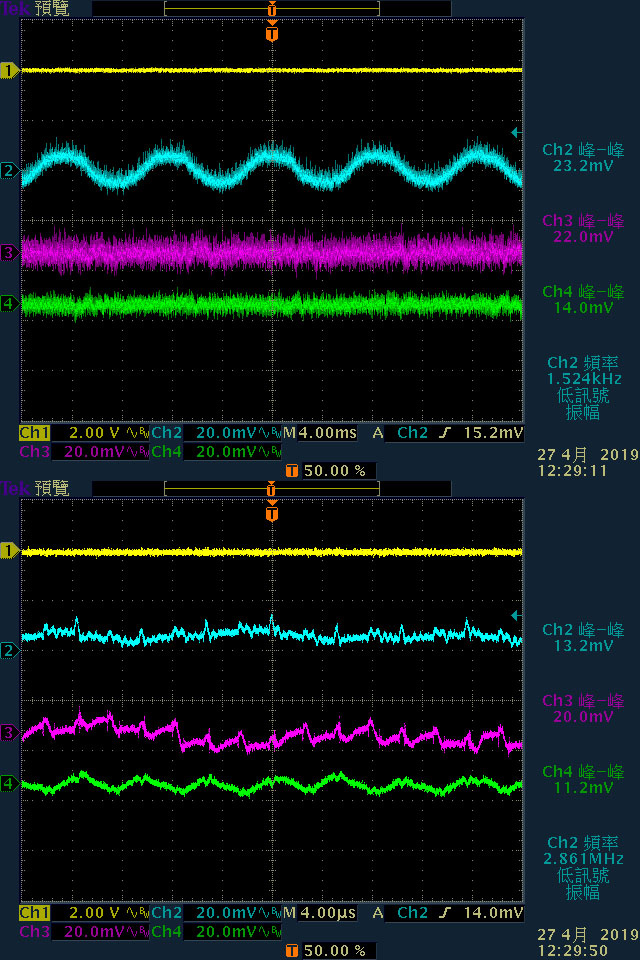

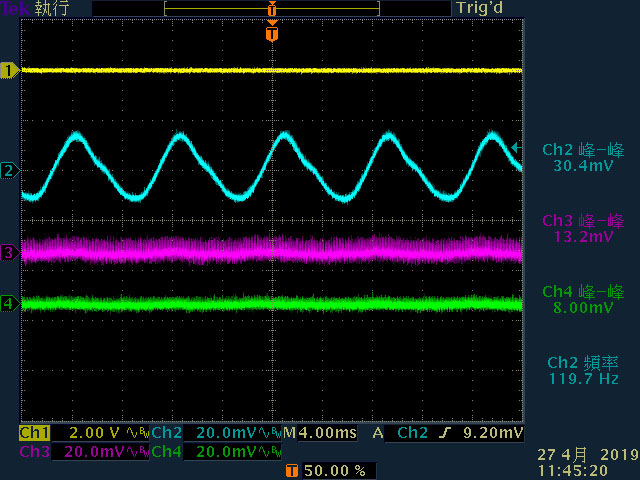

於3.3V/13A、5V/13A、12V/54A靜態負載輸出下,12V/5V/3.3V各路低頻漣波分別為23.2mV/22mV/14mV,高頻漣波分別為13.2mV/20mV/11.2mV

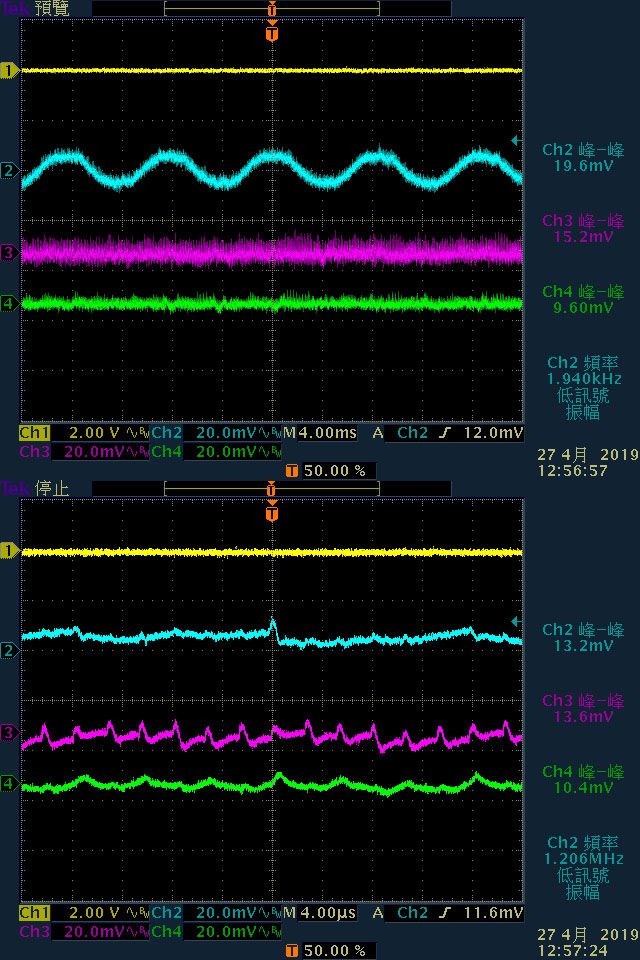

於12V/62A靜態負載輸出下,12V/5V/3.3V各路低頻漣波分別為19.6mV/15.2mV/9.6mV,高頻漣波分別為13.2mV/13.6mV/10.4mV


12V固定20A輸出加上3.3V啟動動態負載,最大變動幅度326mV,同時造成5V產生82mV、12V產生96mV的變動,3.3V電壓變動維持時間在200微秒左右

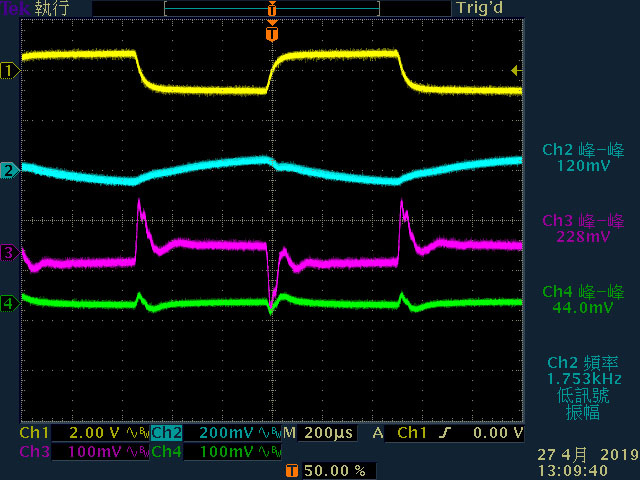

12V固定20A輸出加上5V啟動動態負載,最大變動幅度為228mV,同時造成3.3V產生44mV、12V產生120mV的變動,5V電壓變動維持時間在240微秒左右

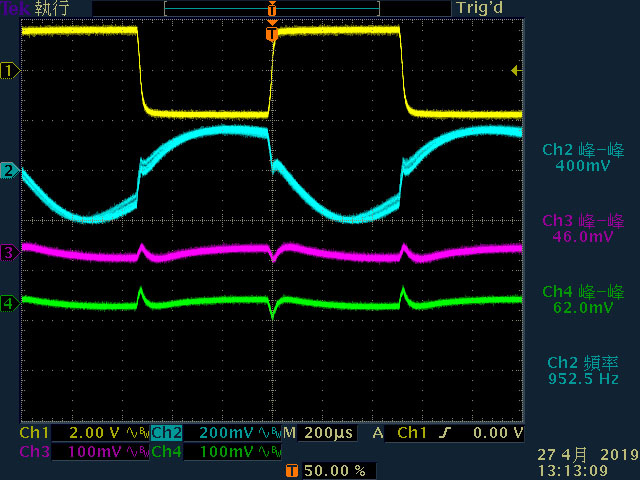

12V固定20A輸出加上12V啟動動態負載,最大變動幅度為400mV,同時造成3.3V產生62mV、5V產生46mV的變動



本體及內部結構心得小結:
1.交流輸入插座具備CordGuard固定夾,可避免因意外拉扯到電源線導致接觸不良或脫落
2.採用模組化帶狀線材,CPU及顯示卡供電線組使用16AWG線材,降低傳輸阻抗
3.具備獨立OCP四路12V設計,外殼僅標示輸出插座類型,未標示迴路編號,需要查閱說明書來得知迴路分配
4.風扇護網採外部固定,使用者可自行拆卸清潔,惟須注意避免移動銀色裝飾框造成保固貼紙損壞
5.風扇具備逆轉彈塵設計,電源啟動的前十秒會先逆向運轉,協助清除扇葉上面灰塵,之後恢復正常方向運轉,有需要時也可以在電源通電下按壓後方D.F.開關來手動啟動
6.電源總開關及交流輸入插座接地的焊點、磁環、突波吸收器有包覆絕緣套管,但插座L/N焊點與保險絲則無
7.一次側APFC、半橋諧振及二次側12V同步整流均採用虹冠方案,並透過DC-DC轉換3.3V/5V
8.主電路板背面焊點整體做工良好,較大元件有上固定膠,變壓器包覆聚酯薄膜膠帶,一次側高電壓Power MOSFET採用全絕緣封裝,可避免灰塵濕氣累積而發生對散熱片漏電的情形
9.二次側同步整流MOSFET使用知名品牌產品
10.採用金屬導體加上焊接方式連接主電路板與模組化插座板,可減小傳輸損失及避免阻擋內部氣流流動
11.模組化插座板正面安裝一些固態電容來強化輸出濾波效果,插座板背面未使用絕緣隔板覆蓋
12.電解/固態電容全面採用日系品牌(Nichicon/Nippon Chemi-con),確保產品穩定性及耐用性

各項測試結果簡單總結:
依照80PLUS認證測試電流設定,ENERMAX REVOLUTION D.F. 750W(ERF750EWT)於20%/50%/100%下效率分別為90.6%/91.84%/88.85%,符合80PLUS金牌認證要求20%輸出87%效率、50%輸出90%效率、100%輸出87%效率

從內部紅外線熱影像圖來看,無論是綜合輸出還是純12V輸出,橋式整流器都有最高的溫度,另外主變壓器、二次側等區域也有明顯溫度

實際使用電腦配備測試輸出電壓變動,處理器12V最大變動幅度為50mV,顯示卡12V最大變動幅度為40mV,3.3V/5V最大變動幅度分別為32.2mV/29.5mV,主機板12V最大變動幅度為14mV

輸出漣波測試,電源供應器於於3.3V/13A、5V/13A、12V/54A靜態負載輸出下12V/5V/3.3V各路低頻漣波分別為23.2mV/22mV/14mV;於12V/62A靜態負載輸出下12V/5V/3.3V各路低頻漣波分別為19.6mV/15.2mV/9.6mV

動態負載測試,12V有比較大的變動幅度400mV,3.3V/5V的變動幅度分別為326mV/228mV,3.3V/5V電壓變動高峰處維持時間在200至240微秒左右
