萬摩iEasy愛易吸USB-C磁吸式充電傳輸轉接頭產品特色:
1.Apple MacBook放棄原本使用的MagSafe磁吸充電接頭,開始導入能讓電腦更薄也支援更多功能的USB-C,因為USB-C原始設計並非採磁吸連接,假使無意間拉扯/絆到插在上面的USB-C線,電腦可能會被摔落。IEasy磁吸式轉接頭可在USB-C上加上磁吸功能,使用時有如原本的MagSafe一樣,當接頭靠近就直接磁吸至定位,假使拉扯/絆到充電線,也會從磁吸處脫開,而不會讓電腦摔落
2.iEasy轉接頭兼具磁吸與USB-C充電/傳輸功能,最高支援100W電力傳輸、10Gbps數據傳輸、4K影像傳輸,即使透過磁吸接頭,USB-C介面應用上也不會受到限制
3.提供IECL-1S(L型太空灰)、IECL-1G(L型銀色)、IEC-1S(直式太空灰)、IEC-1G(直式銀色)兩款造型、兩種顏色可供使用者選擇

L型/直式兩款造型、太空灰/銀色兩種顏色的四種外盒包裝正面以印刷顏色區分,並有透明視窗直接看到轉接頭實體,下方有特色圖示


外盒背面有產品特色說明、特色圖示、適用機種、產品資訊及條碼

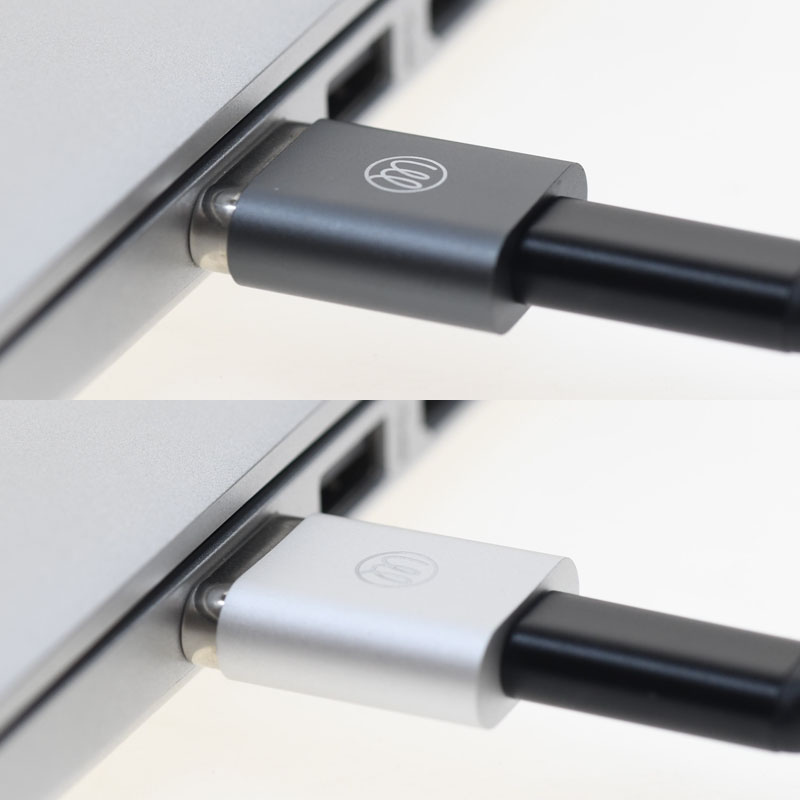

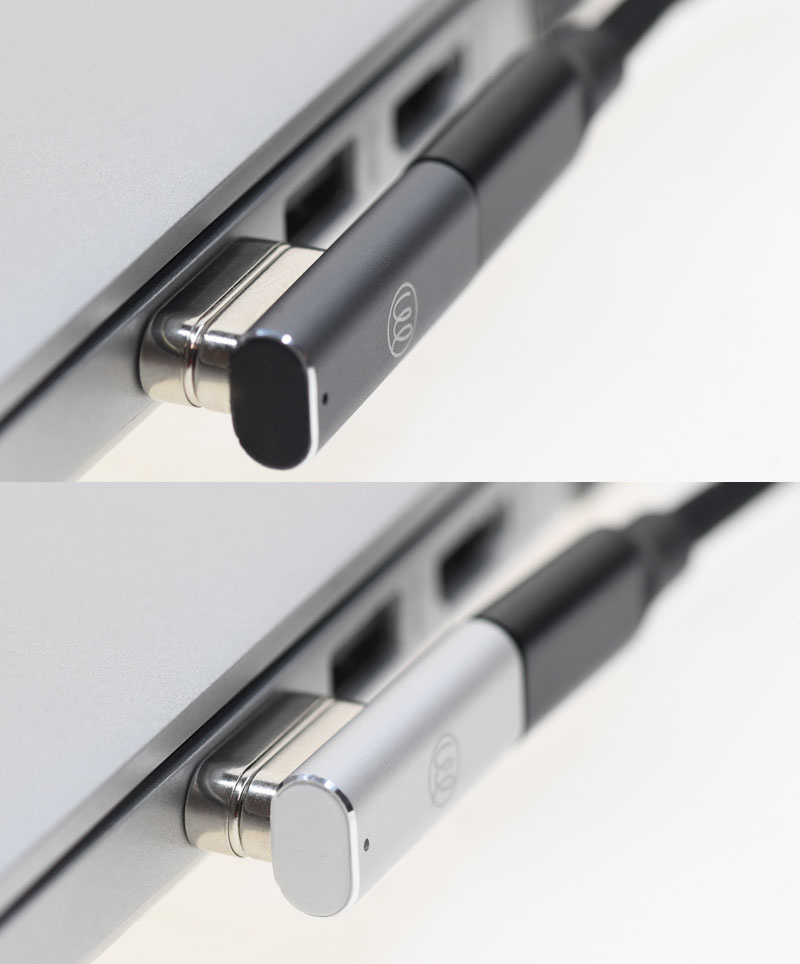

L型iEasy愛易吸USB-C磁吸式轉接頭安裝在HP PROBOOK 430 G5上的樣子


直式iEasy愛易吸USB-C磁吸式轉接頭安裝在HP PROBOOK 430 G5上的樣子

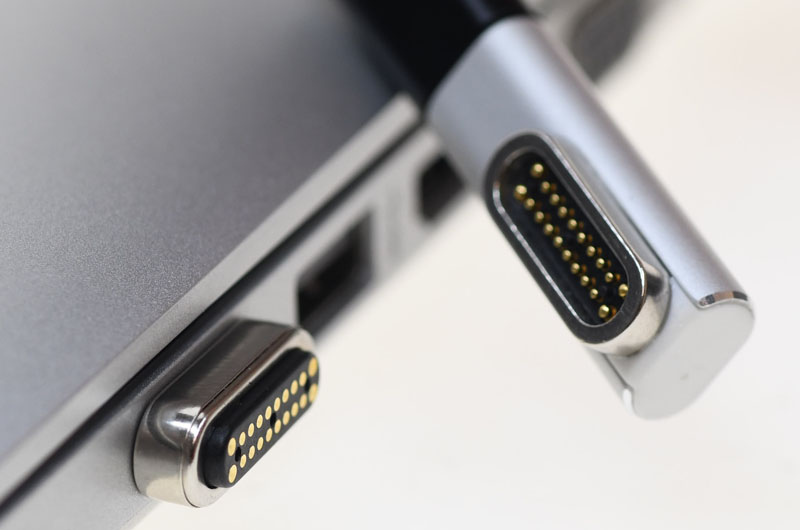

拔除時,前端磁吸式USB-C插頭會留在機身上,這時只要捏住外圍銀色磁鐵處並略加施力,就可以拔出來,不需使用工具將其撬起,但是對於頻繁插拔而變鬆的USB-C插座,可能就會磁吸插頭與轉接頭一起被拔起來


磁吸轉接頭防止因拉扯/絆到充電線,而導致筆電摔落的示範影片:

對於這類情況,磁吸轉接頭會先脫開,避免連帶把筆電拉動

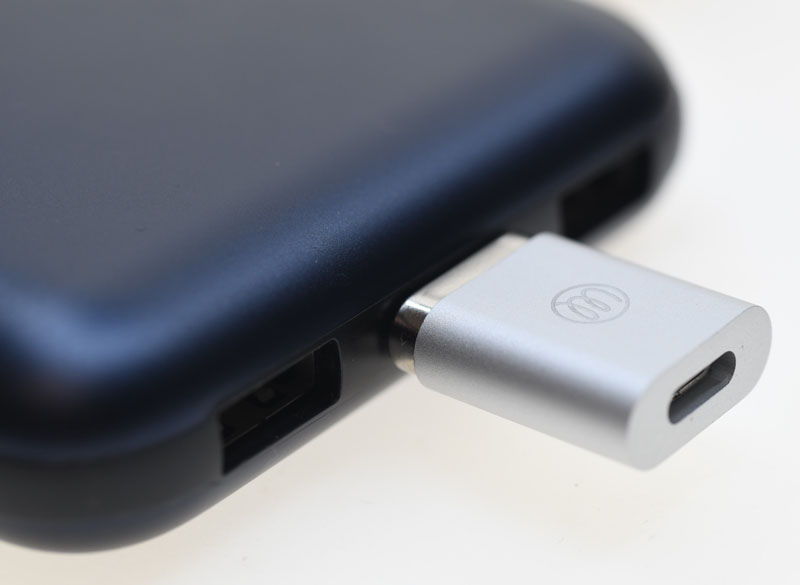

除了用在MacBook、筆電上,也可以搭配USB-C行動電源使用(圖中搭配紫米10號行動電源)

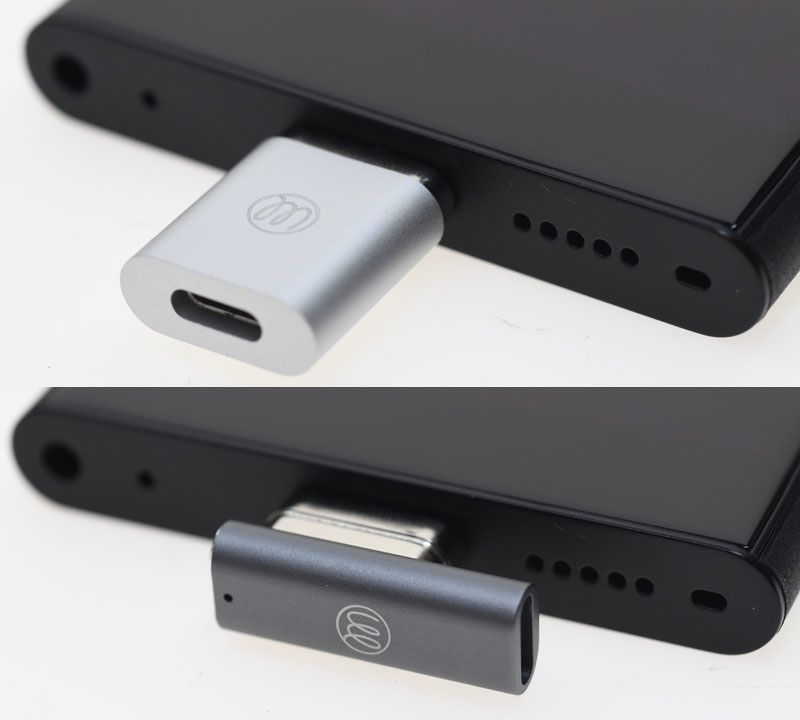

具備USB-C介面的手機同樣也可以(圖中搭配NuAns Neo手機)

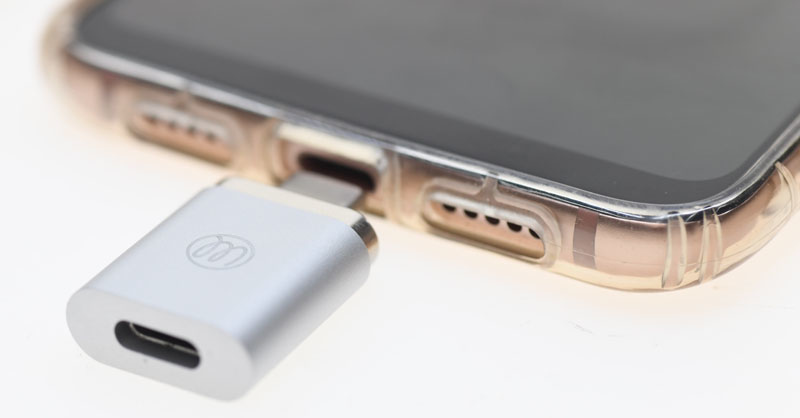

但有裝保護套/清水套/保護殼/空壓殼的手機,就會因為保護套開口擋住磁吸式USB-C插頭而無法插入(圖中為使用透明果凍/清水套的小米8)

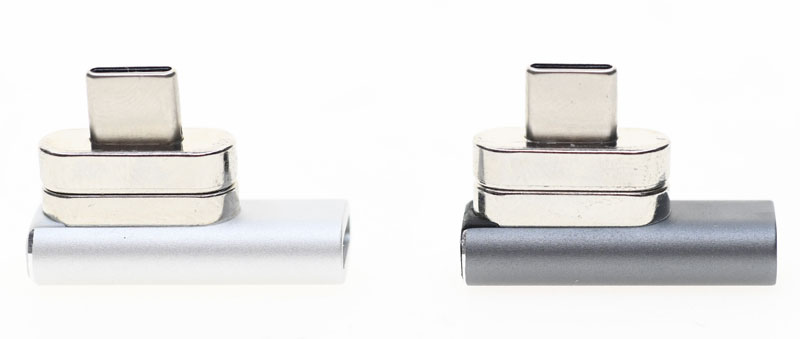

左邊為IECL-1G(L型銀色),右邊為IECL-1S(L型太空灰),磁吸式USB-C插頭吸合處磁鐵為外露式

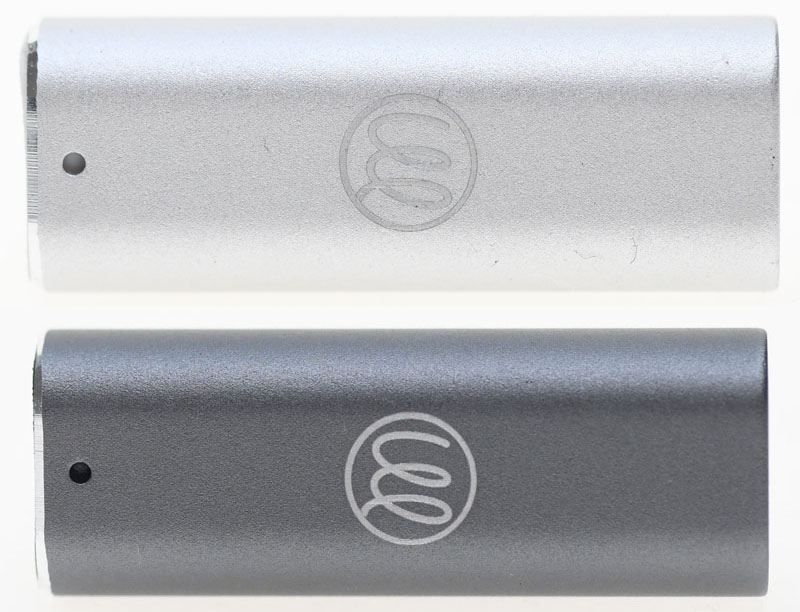

銀色/太空灰金屬護套本體上有雷射商標刻印,其中一側有指示燈開孔及削邊斜角造型


通電後指示燈會點亮,並隨輸入電壓改變亮度,除了開孔處,側邊也會透出光芒


本體尺寸測量
磁吸式USB-C插頭前端部分為6.8mm,吸合處磁鐵長度為17.8mm,寬度6.5mm,厚度為5.1mm
L型轉接頭本體長度為28.2mm,寬度為10.4mm,厚度為9.3mm

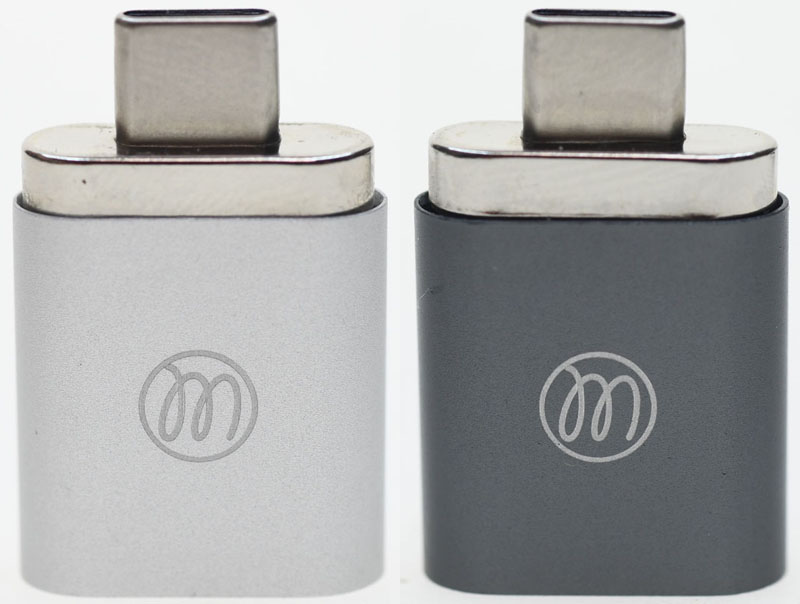

左邊為IEC-1G(直式銀色),右邊為IEC-1S(直式太空灰),磁吸式USB-C插頭吸合處磁鐵為埋入式
金屬護套中央有雷射商標刻印

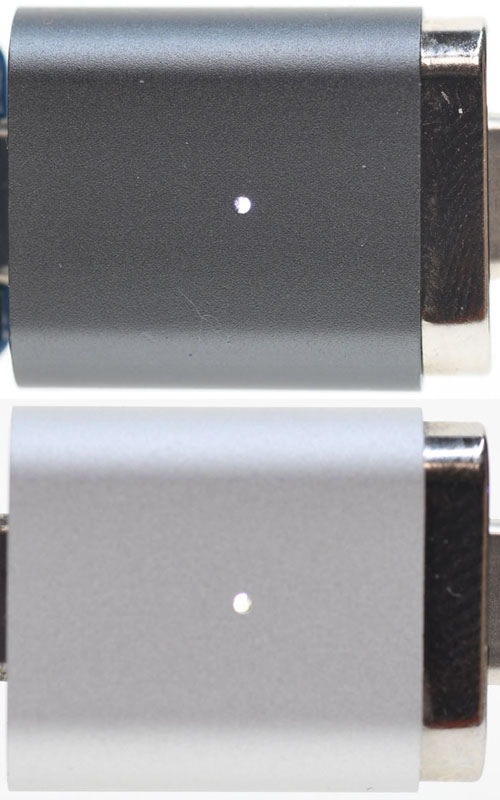

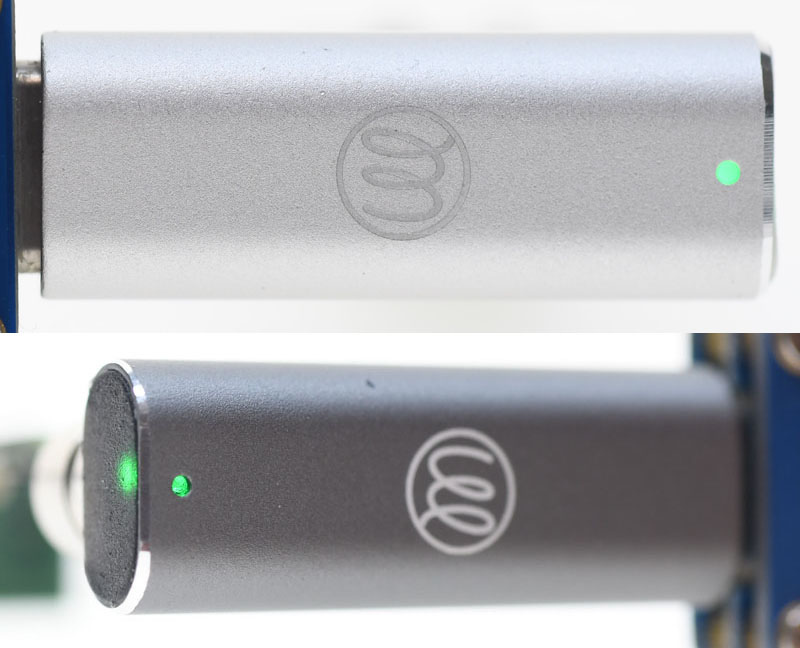

另一面的中央有一小開孔,通電後指示燈會點亮,並隨輸入電壓改變亮度

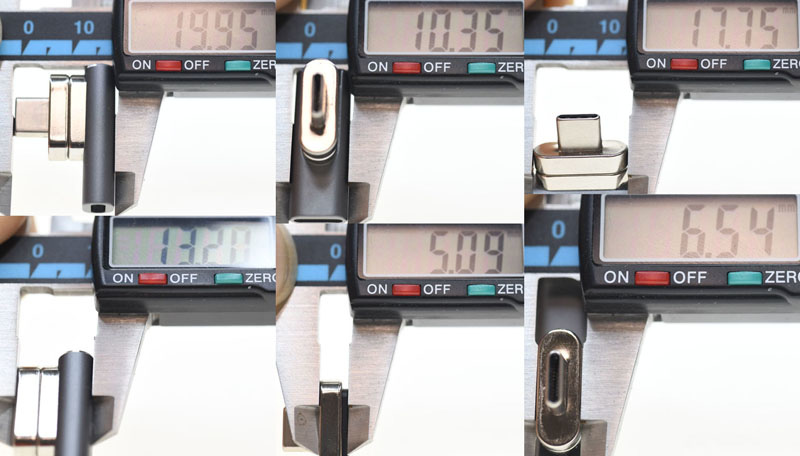

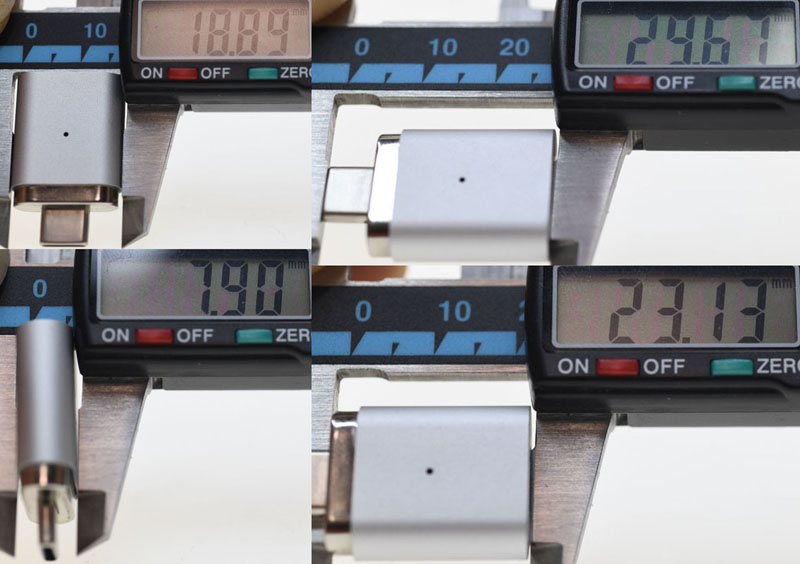

本體尺寸測量
磁吸式USB-C插頭前端部分為6.8mm,吸合處磁鐵長度為17.8mm,寬度6.5mm,厚度為5.1mm
直式轉接頭本體長度為20.1mm,寬度18.9mm,厚度7.9mm

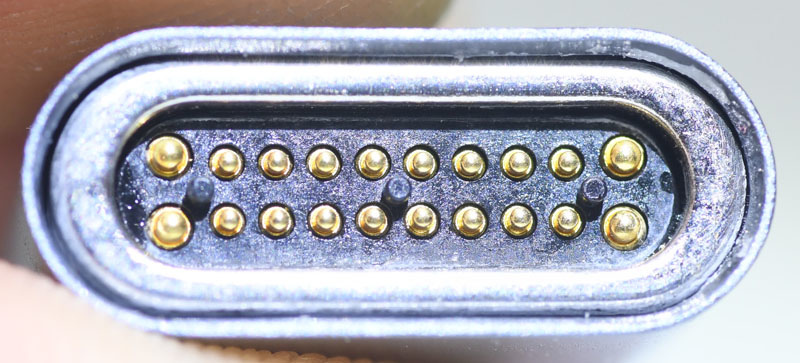

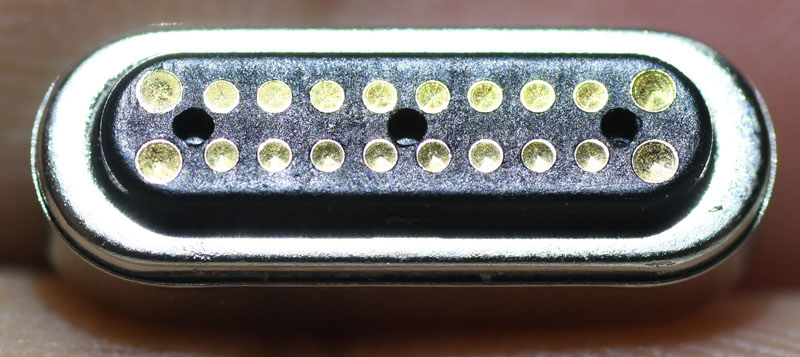

轉接頭外環磁鐵內部有4大16小的鍍金彈簧針,中央有三個定位凸點,定位凸點高度略高於彈簧針


磁吸式USB-C插頭外環磁鐵內部有4大16小的鍍金接觸點,中央有三個定位孔


以下開始進行測試

A.進行等效內阻測試,首先測試USB-C to USB-C基準線正負極阻抗值,並再測試基準線加上轉接頭後的阻抗值
基準線正負極阻抗值為0.042Ω

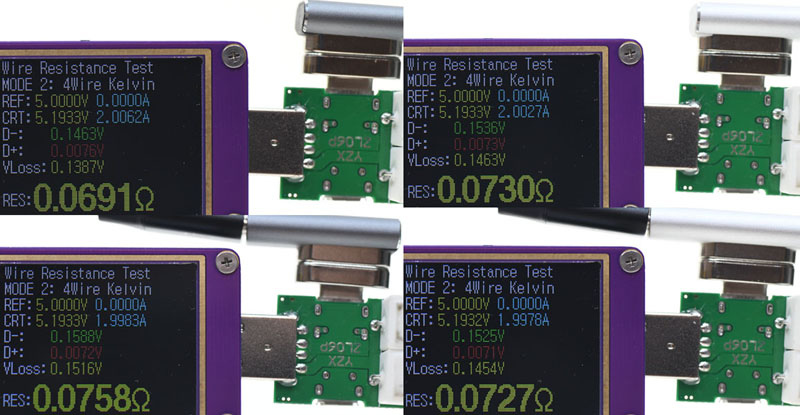

左邊IECL-1S(L型太空灰)插入後阻抗為0.0691Ω,減去線阻抗為0.0271Ω,將磁吸處反轉後阻抗為0.0758Ω,減去線阻抗為0.0338Ω
右邊IECL-1G(L型銀色)插入後阻抗為0.073Ω,減去線阻抗為0.031Ω,將磁吸處反轉後阻抗為0.0727Ω,減去線阻抗為0.0307Ω

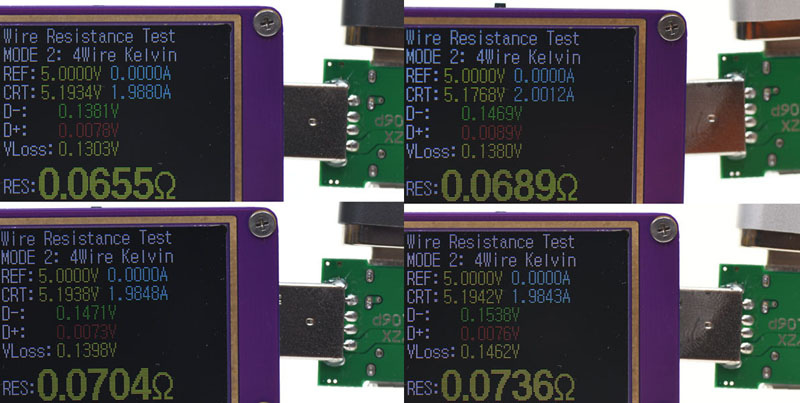

左邊IEC-1S(直式太空灰)插入後阻抗為0.0655Ω,減去線阻抗為0.0235Ω,將磁吸處反轉後阻抗為0.0704Ω,減去線阻抗為0.0284Ω
右邊IEC-1G(直式銀色)插入後阻抗為0.0689Ω,減去線阻抗為0.0269Ω,將磁吸處反轉後阻抗為0.0736Ω,減去線阻抗為0.0316Ω


總結下來,磁吸轉接頭增加了0.0235Ω至0.0338Ω的正負極阻抗-

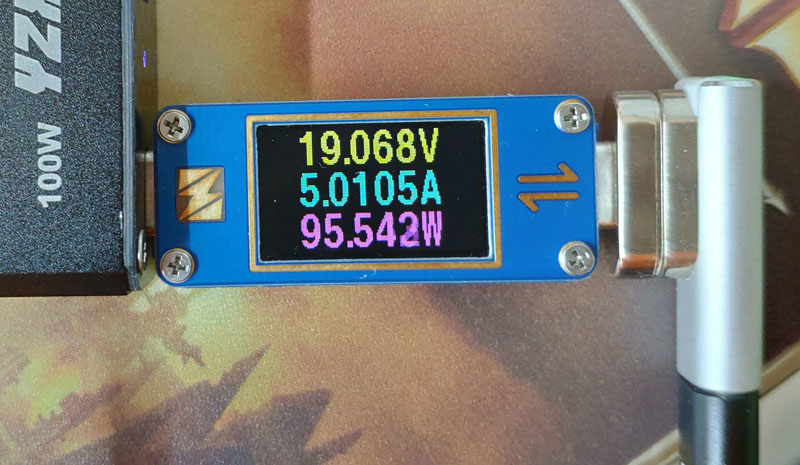

B.進行5A傳輸測試,因為磁吸轉接頭本身並未帶有任何晶片(包含E-Mark),所以假使要開啟PD 100W(20V/5A)傳輸,則搭配使用的USB-C線要具備E-Mark及最大電流5A的規格,PD充電器才會開啟20V/5A輸出

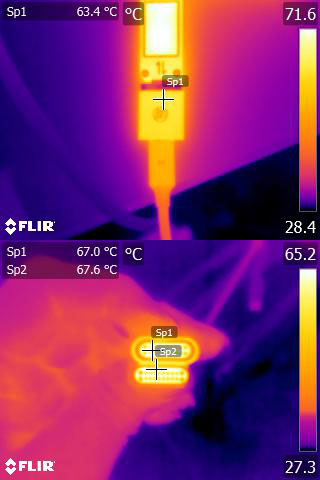

連續以5A電流傳輸測試一小時後L型轉接頭的外部金屬護套(上)以及內部接觸點(下)的紅外線熱影像


連續以5A電流傳輸測試一小時後直式轉接頭的外部金屬護套(上)以及內部接觸點(下)的紅外線熱影像


此時用手觸摸金屬護套會有較明顯的溫熱感覺

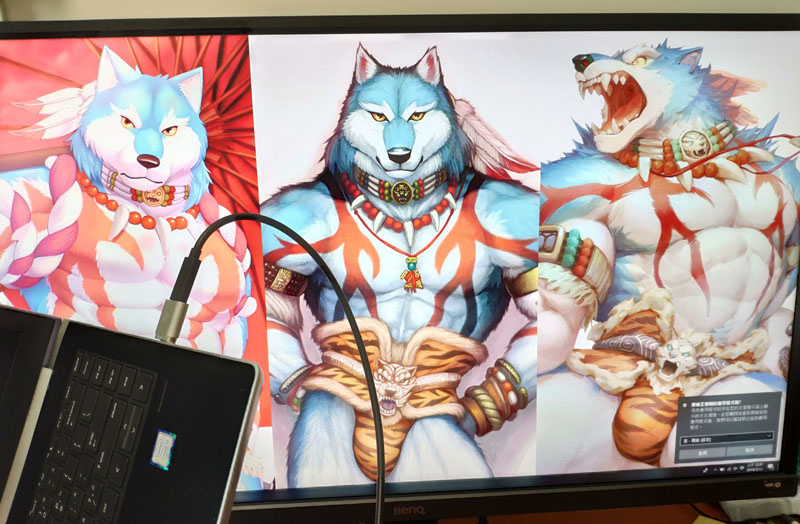

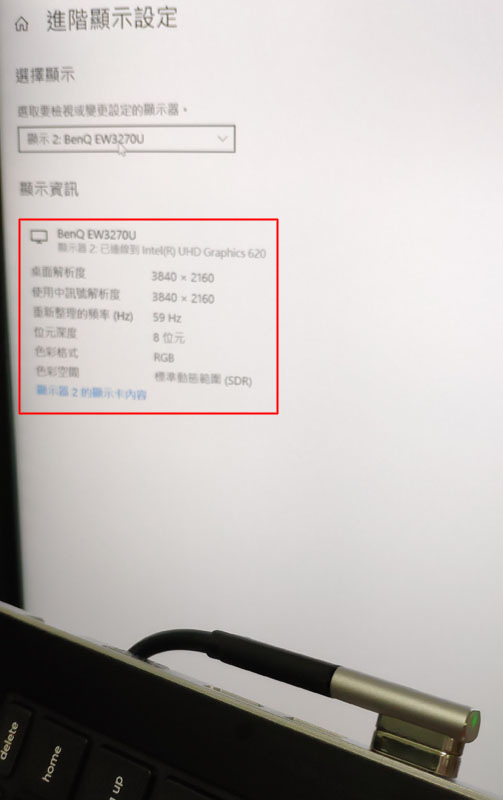

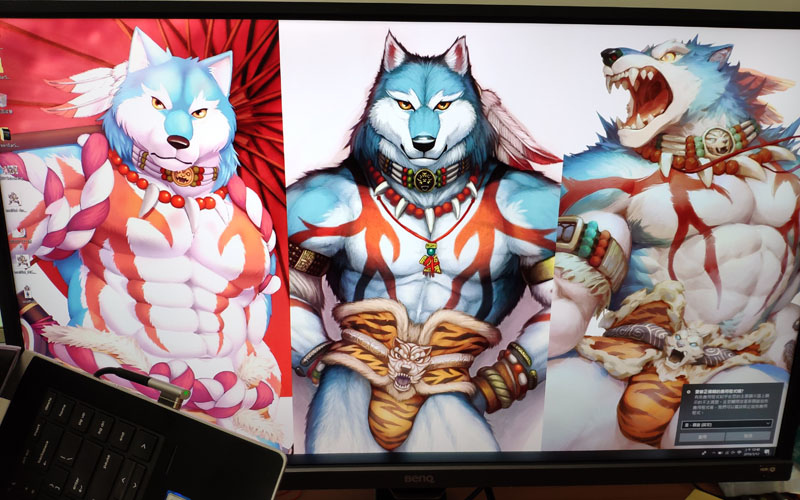

C.進行4K影像傳輸測試,將磁吸轉接頭裝上HP PROBOOK 430 G5上,使用一條可傳輸DP影像信號的USB-C to USB-C線連接轉接頭至BenQ EW3270U的USB-C輸入,可正常啟動外接螢幕並顯示畫面,此時螢幕顯示器進階內容為3840x2160(4K)@59Hz,8位元色深,SDR模式


L型轉接頭可正常顯示4K影像信號


直式轉接頭可正常顯示4K影像信號


但此時只要稍微拉扯到線或磁吸轉接頭,導致吸合處脫離後,影像就會消失並切換回筆電本身的螢幕上,然後吸回去接觸到又會切換至外接螢幕上,使用時需注意避免動到線或轉接頭,以免頻繁發生螢幕閃動情況

D.進行資料傳輸測試
這裡使用15吋MacBook Pro、伽利略M.2 NVMe SSD外接盒、WD Black SN750 250GB NVMe SSD進行測試

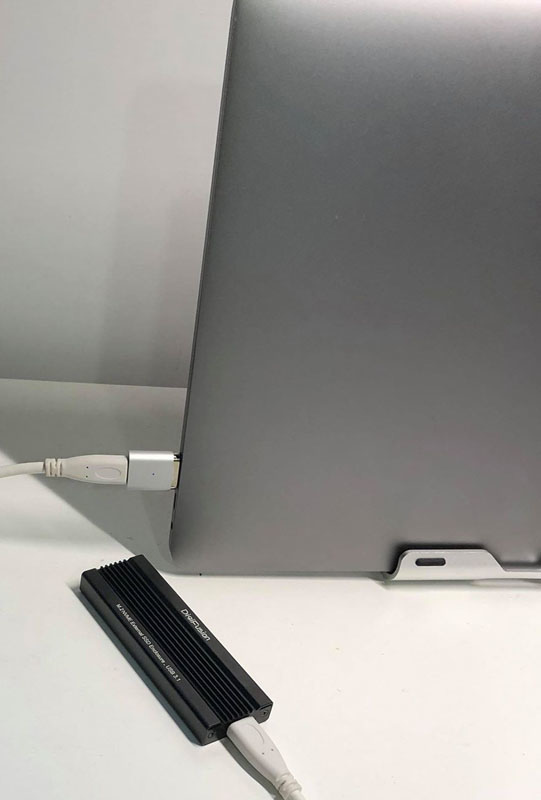

首先使用USB 3.1 Gen1的傳輸線,透過磁吸轉接頭連接MacBook Pro與外接盒

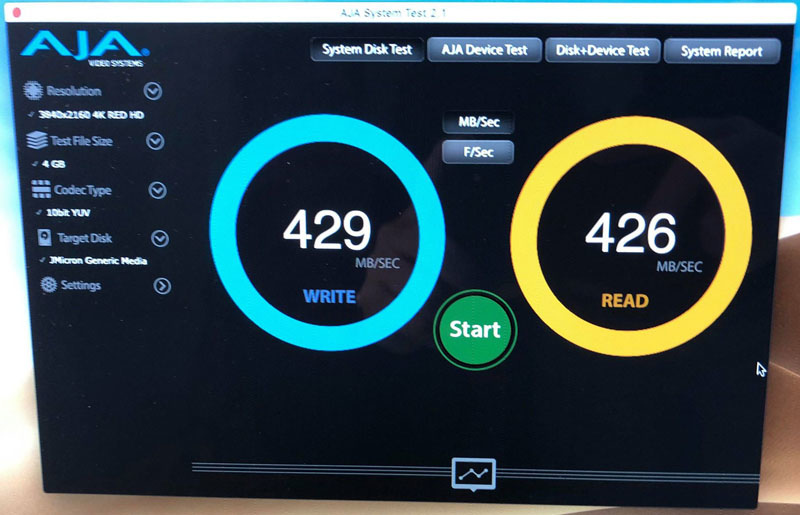

使用測速軟體進行測試,測試成績如下圖


再使用thunderbolt 3的傳輸線,透過磁吸轉接頭連接MacBook Pro與外接盒

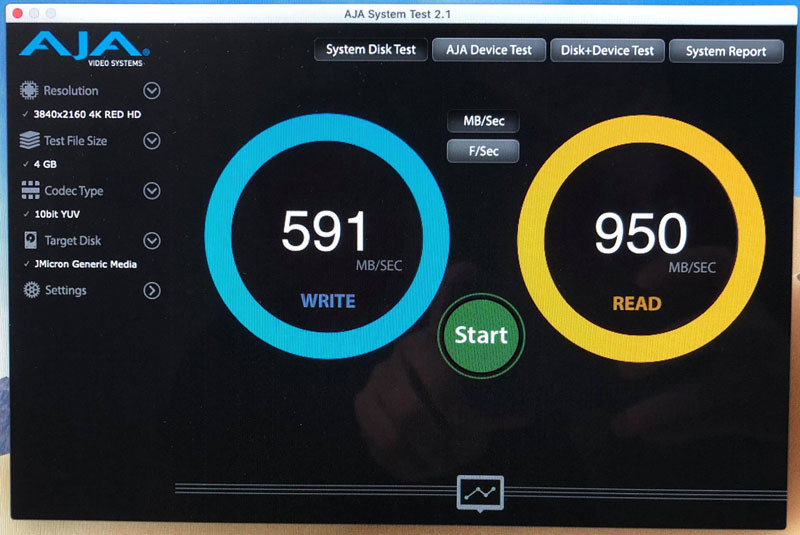

使用測速軟體進行測試,測試成績如下圖,可看到讀/寫速度均有上升,尤其是讀取



上面測試可以看到同樣的外接盒/電腦/磁吸轉接頭,搭配不同傳輸線,傳輸測試的讀取及寫入會發生差異,尤其讀取更為明顯,表示轉接頭在Gen1及Gen2下皆可運作,但同樣的,傳輸過程只要稍微動到線或轉接頭,導致吸合處脫離後,裝置會中斷傳輸並離線,然後吸回去接觸到又會重新抓到裝置,過於頻繁可能會影響外接裝置的資料正確/完整性甚至是壽命

優點:
1.磁吸式轉接頭對於拉扯/絆到線,能防護筆電不會被連帶拉動而摔落
2.只要靠過去,透過磁力吸引,可自動將磁吸插頭與轉接頭引導定位,內部定位凸點與定位孔確保定位確實
3.具備指示燈表示通電狀態
4.反轉亦可正常連接,傳輸電力及資料
缺點:
1.因包含資料傳輸接點,所以磁吸頭磁鐵處體積大增,可能被其他機構(如保護殼)干涉而無法安裝,或擋住/影響鄰近的連接埠
2.使用頻繁而變鬆的USB-C插槽,可能會發生磁吸插頭連轉接頭一起被拔起來的狀況
3.大電力傳輸下使用時間長仍會在金屬護套上產生溫熱感
4.影像顯示/資料傳輸下,只要動到線/轉接頭,使吸合處稍微脫離,就會導致影像消失及傳輸中斷,會干擾到正常使用,建議還是以電力傳輸為主要使用磁吸轉接頭目的

報告完畢,謝謝收看
