隨著中華電信光世代與 4K 電視的普及 ～ 中華電信開始慢慢的汰換過去只能 FHD 的老機型

比如之前我們教過大家如何改裝散熱的 MOD 307A

[教學] 中華電信 MOD 第三平台 MOD307A 機上盒實際拆解 散熱改裝

目前大家普遍能拿到的型號應該會是 MOD502 系列 (netflix 專用機為 MOD503 )

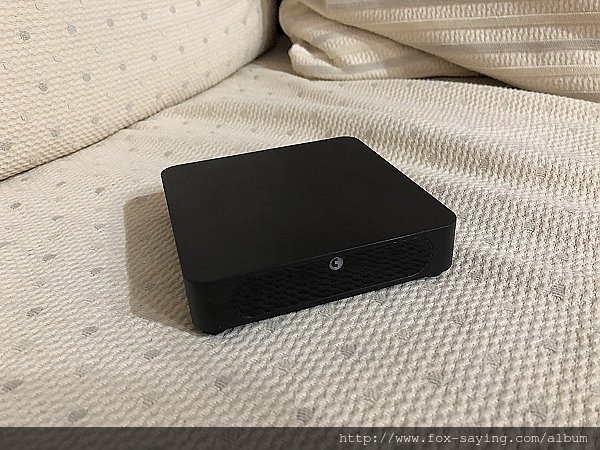

這篇要跟大家聊的是 MOD502B

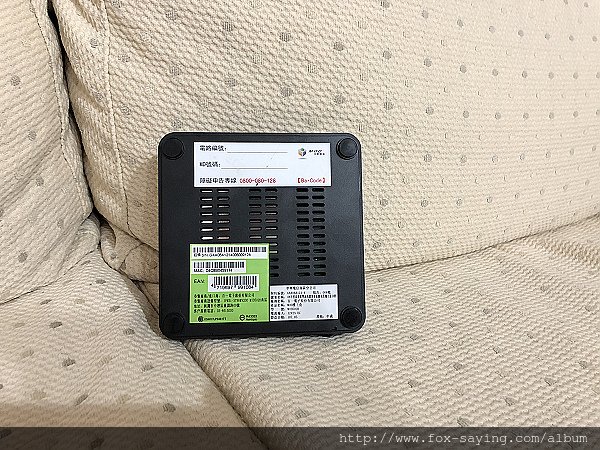

因為外型上跟 MOD307A 幾乎一樣，所以要分辨直接看底部貼紙會比較快

這篇我們要討論的是如何加強這部數位機上盒的散熱能力

好降低因為溫度問題而產生的畫面停頓現象

首先要做的就是拆開它

打開的方式很簡單，底部的四個軟墊移除後可以看到螺絲～鬆開就好

然後小心的從沒有 開的那邊將 PCB 板滑出外殼

務必小心操作，不要把 wifi 的天線連接線給拉斷了

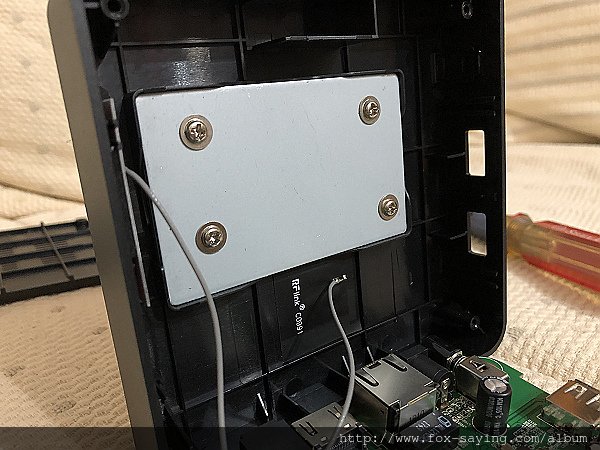

你可以看到機頂有被拿來當散熱片的鐵片

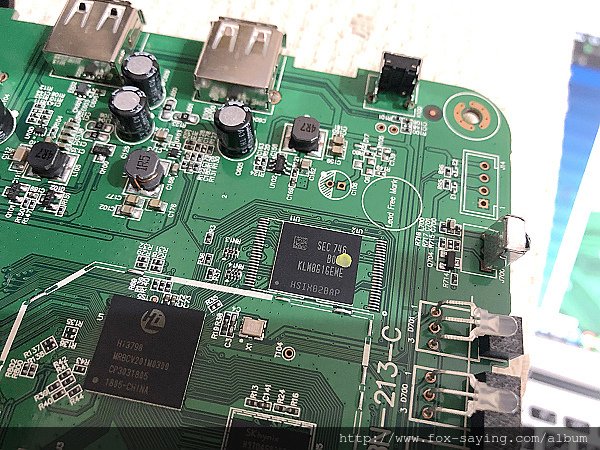

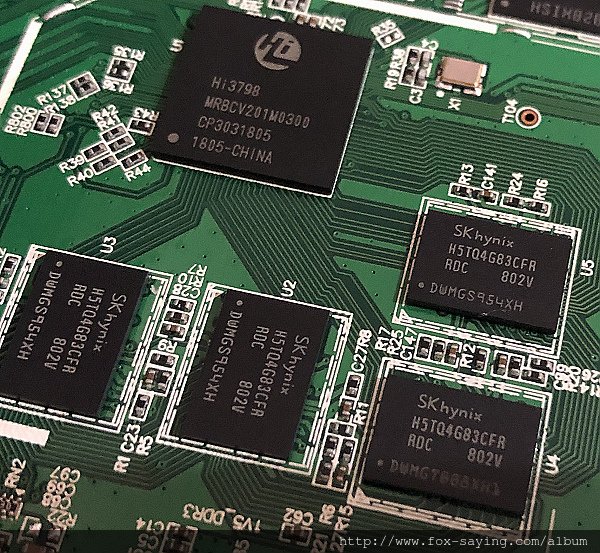

MOD502B 的 CPU 使用 海思 Hi3798

4 核心 ARM Cortex A53 2.0GHz 處理器，最高可輸出 4K x 2K @ 60P 的畫質

支持 H.265/HEVC、H.264/AVC、AVS+、MVC、MPEG2、MPEG4、VC-1、VP6、VP8、VP9 等格式

記憶體是 SKhynix DDR3-1866 的記憶體 512MB X 4 共 2GB

ROM 使用三星 eMMC 8GB

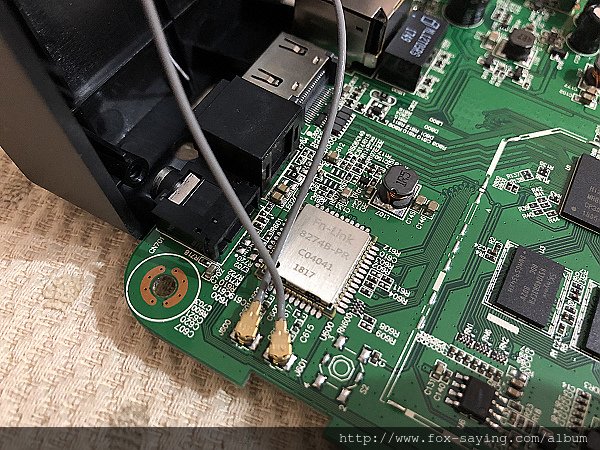

WiFi 使用 Fn-link 的解決方案

回到我們的散熱強化的議題

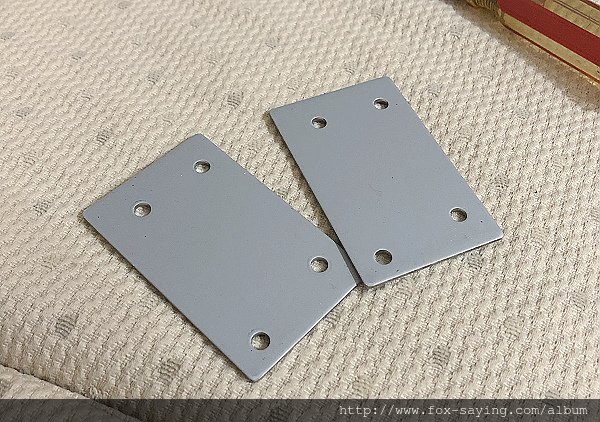

把散熱片拆下來可以發現它其實就是兩塊鐵片

強化的方法有很多～除了很基本的在與晶片接觸面加貼很薄的導熱矽膠片之外

(因為預設應該已經是剛好貼到，所以不能厚～如果買不到可以不貼)

你還需要做這件事

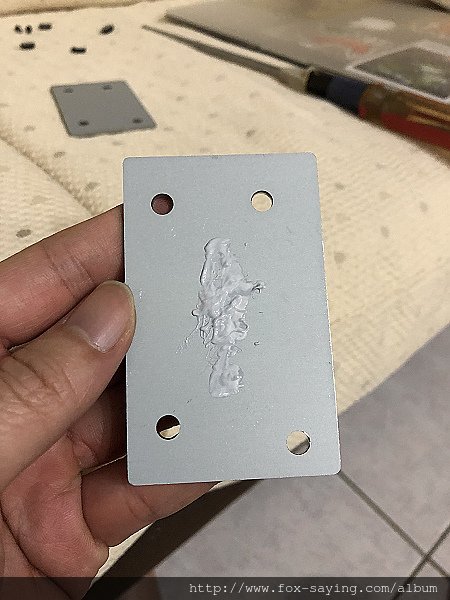

在兩片鐵片之間抹上導熱膏，不用很多

鐵片復位之後，就可以把主機板放回合內

要特別注意 wifi 訊號傳輸線絕對不能被鐵片壓到

另外如果你買不到合適厚度的導熱矽膠片，可以不貼

或是用手指沾導熱膏抹 CPU 晶片

要薄到可見晶片上的字～經驗不足者千萬不要試

我個人是用有厚度但極軟的導熱矽膠片

鎖回背蓋與貼回腳墊之後，第一階段加強被動散熱算是完成了

接下來是進階

因為主機上有 USB 所以很多人會用筆電散熱座來吹

但你我都知道那個需要大一點的空間，對於空間不夠的朋友可以用底下這招

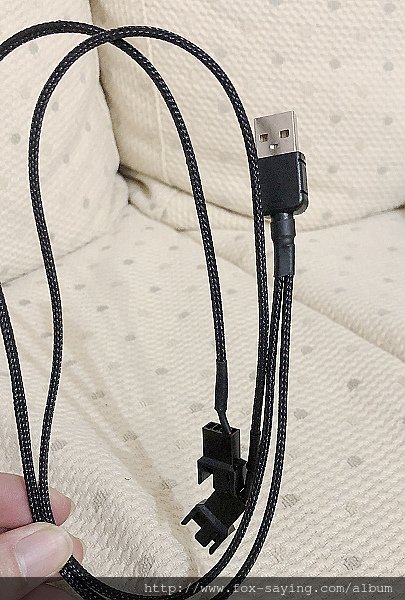

首先到網路上買底下這種 USB to 風扇接腳的轉接線 (大約 50 元，或自己做)

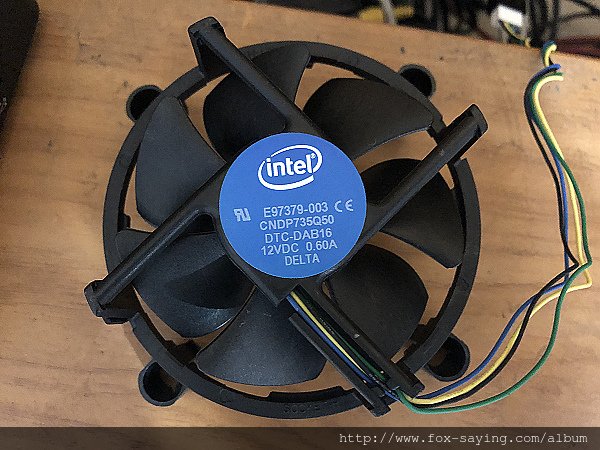

再來找到別人不再使用的 intel 原廠風扇，建議找 台達 或 富士康 的風扇

拆掉散熱器扣件 (要不要拆散熱片則看自己高興)

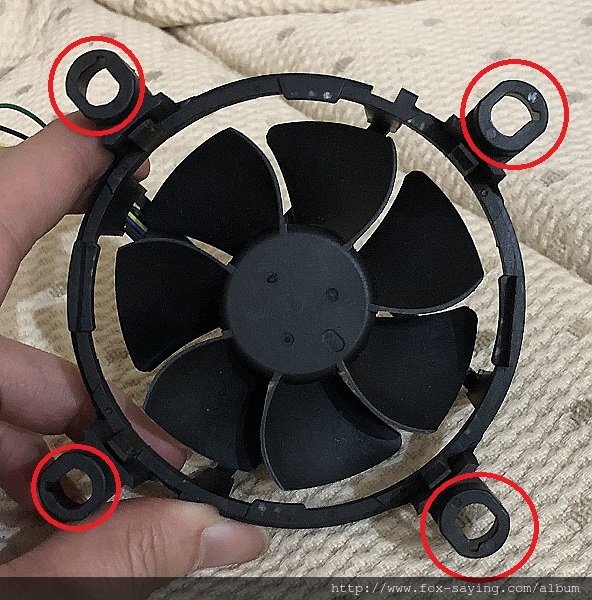

拆掉扣件後，可以在紅圈處剪裁泡棉雙面膠貼上

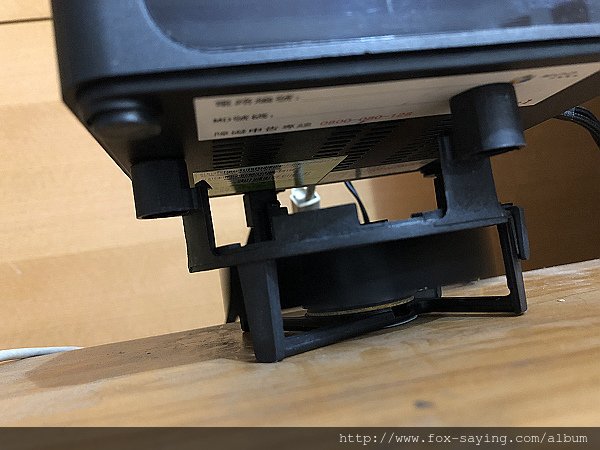

然後把它貼到機上盒的底部去，接上電源

主動散熱強化改裝完成

從此畫面不再因為溫度問題而停頓

此次散熱強化計畫完成
