說起 INTEL 方的第八代 CPU 可真是個麻煩貨,因為它能使用的主機板就那幾款晶片

從最早問世的 Z370 與最低售價端的 H310 都還蠻多人選擇的~因為價格就是這麼好挑

相較之下定價區間較接近得 H370 與 B360 就難上了一些

這次我們要帶來中間價位晶片 B360 的主機板來給大家做選購上的參考

這張主機板是華碩平價電競款的 ROG STRIX 系列

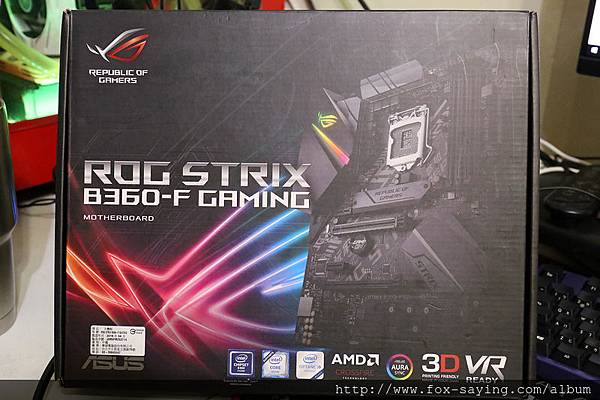

完整名稱為 ROG STRIX B360-F GAMING


先解釋一下那個讓大家很不習慣的晶片型號名

自從 AMD 重返 " 農藥 " 之後,AMD 的晶片組命名方式相當容易讓人容易搞混

因為過去大家習慣的晶片編號 350 在這一代並未被 intel 使用

B350 是 AMD 的晶片組,所以 Intel 第八代 CPU 的 B 系列晶片組命名只好命名為 B360 (硬要搶)

此主機板名列 ROG STRIX 系列~~同樣也屬於 GAMING ,歸類在電競產品系列

(比正 ROG 便宜的電競主機板)

New-Intel-300-Series-Chipsets

在開始解說之前,我們還是先來看看所謂 新 300 系列晶片組

和原本的 Z370 有怎樣的差異以及如何做選擇

認真要比的話,其實 Z370 就是支援第八代 CPU 的 Z270

真正新的 300 系列晶片組則是後來推出的 H370 以及 B360 和他們的兄弟姊妹

比起 H370/B360 多了原生 USB 3.1 Gen2,速度為10 Gbit/s (1280 MB/s)

同時還支援將無線網路架構整合至晶片組的 Intel CNVi 無線技術

甚至是 SDXC 3.0控制器,這一切也是這兩個晶片的主機板無法安裝 Windows 7 的主因 (沒驅動)

雖然定義上是比較新的晶片,但為了晶片定位問題~ H370 / B360 還是做出與 Z370 的明顯差異化

不支援超頻設定,同時 CPU 端拉出來的 PCIe 3.0 也僅能固定維持 1 x16 給第一根 PCIe X16

而不像 Z370 可以透過平衡變成 x8 + x8

所以在 B360 的使用者如果使用 AMD CROSSFIRE 也僅能以 x16 + x4 的方式來運行

但我想會買這張主機板的朋友應該沒有想過要使用雙顯示卡


產品特色繼續帶入時下流行的 RGB 發光

同時支援華碩自家的 AURA SYNC 同步功能

預裝的I/O護板、3D列印友善設計 (可自行客製自己風格的外觀)

對應最近 M.2 SSD 全速工作時溫度可能過高的狀況,配有原廠散熱片


配件上還是頗為豐富

包含了各種 ROG 信仰的小物

ROG 團隊專屬感謝卡、ROG 信仰貼紙以及房門掛卡

線材、 SATA 線還有 RGB 燈條專用的 4-PIN 線材


配件中的螺絲組分成兩種

分別是給 M.2 SSD 模組使用的以及用來搭配3D列印友善設計用的

玩家可以透過 3D 列印客製化主機板專屬的配件以及飾板

將自己的電腦主計設計得更有型


主機板本體全覽

華碩在新一代的 GAMING 系列融入了全新的風格設計

相較於以往主機板就只是主機板外觀

這次全新加入了電競圖騰設計,外觀上融入了電競文字印刷

同時在 MOS 散熱以及晶片組散熱片上也加入了同風格的斜紋設計


斜拍給大家看清楚一點

過去的主機板就算花俏也只是鎖在機殼裡

近幾年來透明側板機殼當道

主機板上的文字標語更能讓玩家展現屬於 ROG STRIX 的 STYLE


從背板的 I/O 設計就可以很明顯區分產品導向

相對於 Z370 晶片組給予滿滿的 USB 3.1 介面

這款主機板給予了 USB 2.0*4 + USB3.1 GEN2 *2

以及一個 USB 3.1 TYPE-C

另搭配內顯有著完整的顯示輸出,包含 DVI + Displya Port + HDMI


顯示卡插槽上加上強化插槽的結構

避免效能越強~~體積也跟著巨大化的顯示卡去壓壞插槽結構

(還是很怕壓壞的朋友可以買 CoolerMaster MasterAccessory 顯示卡支撐架 來補強)

主機板的兩條 PCIE X16 ,一條有此配置另一條則無

第一條為 CPU 提供的 PCIe 3.0 x16

第二條則是晶片組提供了 PCIe 3.0 x4,並且與兩條 PCIe x1 共享頻寬

所以如果有組裝  AMD CROSSFIRE 需求的朋友要特別注意 (不支援 SLI 喔)

這裡是以 x16+x4 的方式運行


ROG STRIX B360-F GAMING 一共提供了兩個 M.2 插槽

靠近 CPU 的這個插槽支援 PCIe 3.0 x2 以及 SATA 規格

為了解決 M.2 SSD 高速同時也高度熱情的問題

華碩的這塊飾板同時也具備散熱片的功能


靠近晶片組旁邊的則是僅支援 PCIe 介面的 M.2 SSD 模組

M.2 插槽頻寬為 PCIe x4

如果想要發揮 NVMe SSD 的最高速度或是使用 M.2 轉 U.2 的介面

使用這個插槽才能完整發揮高效能 SSD 應有的表現

p.s U.2 SSD 是指這一顆 Intel Optane™ SSD 905P U.2 480GB 強大的隨機存取效能王者 火熱搶先看


這塊飾板在主機板上的兩個 M.2 插槽都可以完整支援

可以依據自己的使用需求移動


背後導熱膠條的上面的防黏貼紙要使用前要先撕下來!!


連接介面上一共提供了 6 個 SATA

應該是非常足夠使用了

目前傻瓜狐狸工作室的 HDD 幾乎都轉移至外接的磁碟陣列裝置或是 NAS

主機為全 SSD 搭配


電競系列主機板一定要搭配 RGB 燈條

這幾年機殼內的燈光展現有燈已經不稀奇

有燈之外更要搭配造型設計展現主人的個性


ROG STRIX B360-F GAMING採用了客製化的 SupremeFX S1220A 音效晶片

同樣採用獨立的音效模組區塊

玩家們在戰場上縱恆殺敵

尤其是 FPS 類遊戲~比如說絕地求生,音訊的好壞代表著是否能夠真實呈現遊戲中的前後左右

精確的音訊定位幫助你在遊戲中更加容易吃雞!!


接著咱們將主機安裝好開始下一輪測試

在 BIOS 的部分,即使 UEFI BIOS 也已經到成熟的階段

狐仔依然私心認為華碩的 BIOS 團隊真的是很有一套

簡明扼要,入門玩家使用 EZ Mode 簡單設定


對於進階玩家使用的 Advanced Mode 依然是有條有理

各項功能清清楚楚,想找相關功能只要到該分項找絕對找得到

不會有迷路的狀況


在更新 BIOS 的功能上

現在主機板只要 UEFI BIOS 介面下連線到網路上就可以輕鬆下載

並且更新自己的 BIOS

不需要擔心下載錯檔案把自己主機板刷死的狀況


同時對應各種網路連線方式

不論是 DHCP 、透過撥號的 PPPOE 以及固定 IP 都可支援


接著按下確定等待更新完畢重新開機即可


最後我們來小聊一下價位區間有點接近的 H370 與 B360 之間到底該怎麼選

首先我們先看底下這張圖

b360-H370

從介面卡的接口上來看

H370 普遍的佩置為 PCIe X16 * 2 (只有一個 X16,另一個 X4 )+ M.2*2

B360 可能會是 PCIe X16*2  (只有一個 X16,另一個 X4 )+ M.2*2 (其中一個接口只能跑 Gen3*2)

如果您的只需要一張顯卡跟一個 NVMe Gen3*4 SSD 就能滿足使用電腦的需求,那麼 B360 會是你省錢的選擇

如果您需要兩個 NVMe SSD (Gen3*4) ,或是顯示卡與 PCIe 3.0*4 SSD 之外還要加裝其他介面卡

那麼您最少需要 H370 的主機板才能滿足您

以上希望能幫到正在苦惱如何選擇主機板的您

最後我們有順便用這張主機板搭上 i7-8700K 小跑一下,有興趣的朋友可以看下去
