在這幾篇開箱文中大家可以看見,這些主機中都擁有可安裝 無線網路卡模組的接口

這一篇要來做的就是讓大家了解,DeskMini 如何安裝無線網路模組 (其實很簡單,這裡會提醒些小技巧)

華擎 有為這系列的迷你主機特別推出無線模組,價格約在 450 元便可購得

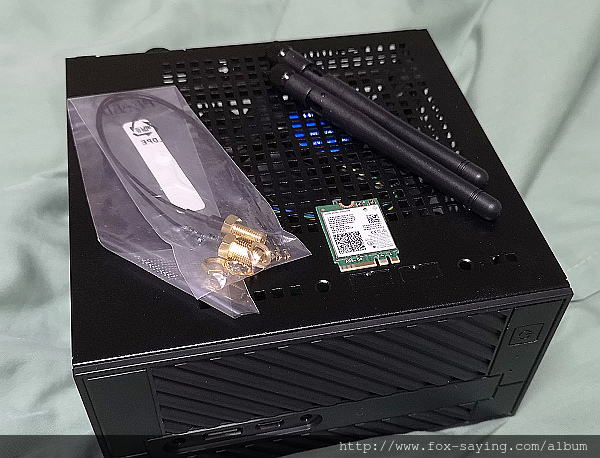

內容物就如下圖迷你主機上頭那些

showmerIMG_20180807_020501

無線網卡為 Intel® Dual Band Wireless-AC 3168

 支援雙天線模組,無線網路頻道兼具 2.4Ghz 與 5GHz

同時擁有 Bluetooth 4.2 藍牙通訊模組

showmerIMG_20180807_020616

因為個人認定高效能版的 Z370 要接實體網路線才能完全發揮其效能

所以示範組選擇 DeskMini 110 / 310

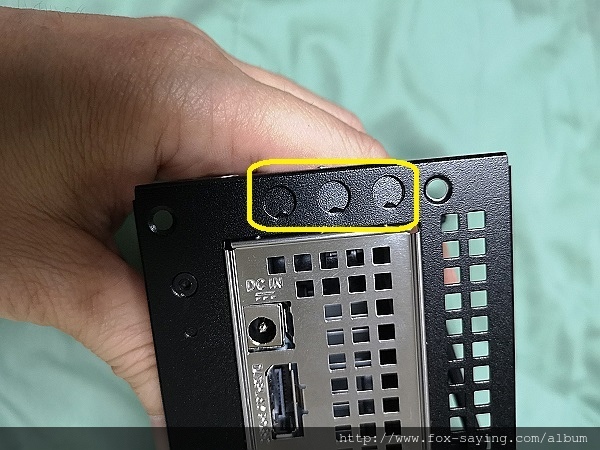

首先把主機拆開並且在此部位的三個孔中選擇開兩個 (建議分開一點)

showmerIMG_20180807_020819

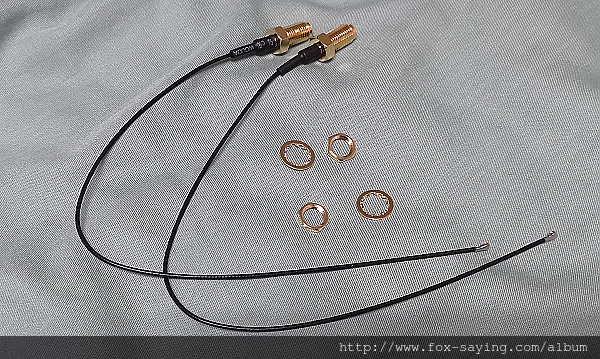

接下來拿出將這線組穿過開好的洞,並使用鐵滑司與螺帽固定好

showmerIMG_20180807_021117

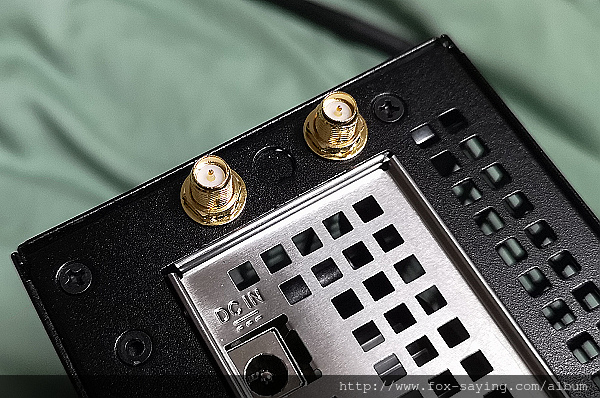

固定好就會如同底下這張照片

showmerIMG_20180807_023813

接下來將網路卡接上 M.2 WiFi 專用接口

showmerIMG_20180807_021313

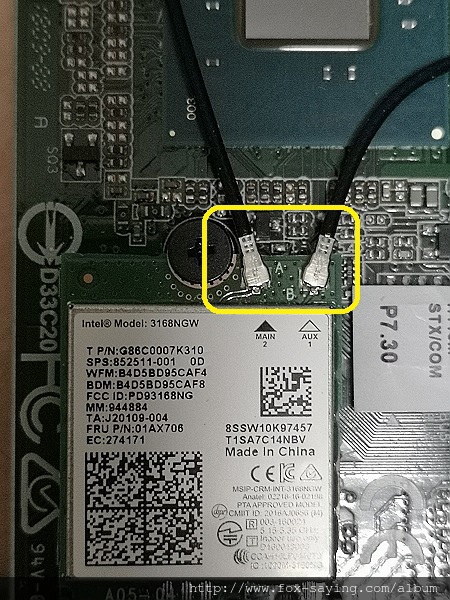

然後再將天線的訊號線連接器分別接在網卡上便可以了

showmerIMG_20180807_022938

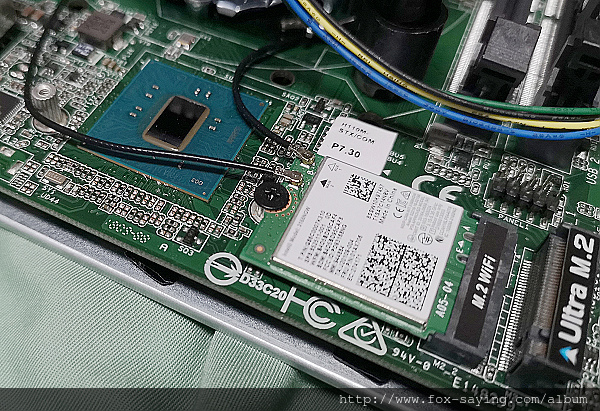

這邊要請大家特別注意,無線網路的訊號線的長度並沒很長

所以你無法繞過 CPU 散熱器來接到 M.2 WiFi Card

我這邊建議你從 CPU 散熱器的底部,CPU SOCKET 座旁通過連接

且理線時要注意不要讓線碰到南橋的晶片組

如下圖這樣

showmerIMG_20180807_022709

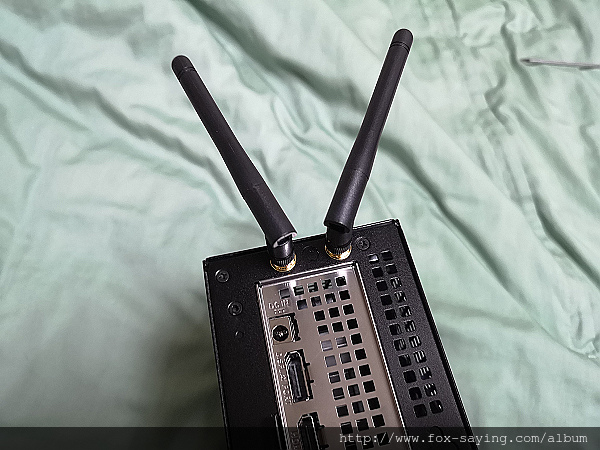

最後裝上天線

showmerIMG_20180807_023732

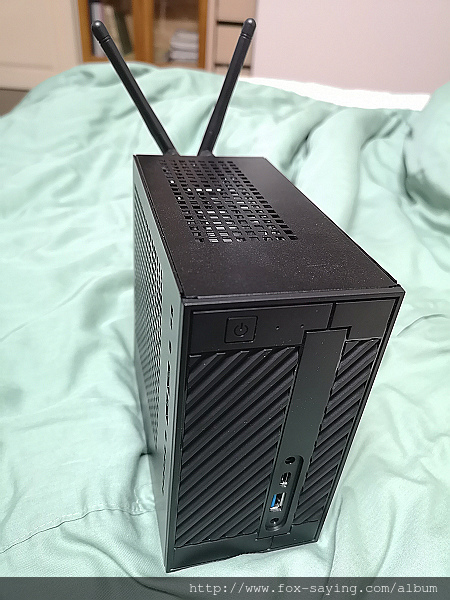

你就得到可無線上網的 DeskMini 啦

showmerIMG_20180807_023304
