APC Smart-UPS SMT1000TW產品特色：
1.針對伺服器及網路應用的卓越電源保護方案，有效保護數據及硬體設備
2.升壓(AVR Boost)、降壓(AVR Trim)全自動切換功能，電壓輸入範圍廣，避免頻繁使用電池輸出，並可設定動作電壓門檻值
3.全新設計外觀，性能更好，可靠性更高，電池壽命更長
4.LCD資訊顯示幕
5.高級自我診斷功能
6.QuickSwap使用者可自行更換電池，不必使用複雜工具，只要一支螺絲起子就可以自行更換電池
7.具備電池連接開關，可輕鬆斷開電池電源，方便運送及更換電池
8.具備8個電源插座，並區分兩組，可個別控制
9.具備SmartSlot擴充插槽，可增強UPS管理控制
10.免費提供PowerChute Business Edition管理軟體，透過USB或RS232與UPS進行連接
APC Smart-UPS SMT1000TW產品規格：
1.主要作業輸入電壓：AC82V-144V，50/60Hz±3Hz
2.輸入連接類型：一個NEMA 5-15P，長度1.83公尺
3.標稱輸出電壓：AC120V，50/60Hz±3Hz
4.輸出功率容量：700W/1000VA
5.輸出電壓失真：小於5%
6.UPS結構：在線互動式
7.輸出波形：正弦波
8.使用電池種類：免保養閥控式密閉鉛酸電池
9.典型充電時間：3小時
10.原廠電池型號：RBC6
11.預計電池壽命：三至五年
12.通信連接埠：SmartSlot、USB、RS232
13.內建突波吸收器可吸收能量額定值：459焦耳
14.尺寸：219x171x439mm
15.重量(本體)：19.09公斤
16.工作溫度：0-40
17.作業相對溼度：0-95%
18.作業海拔高度：0-3000公尺
19.在設備一公尺範圍可聽到的噪音：41dBA
20.保固：2年產品保固(包含電池)

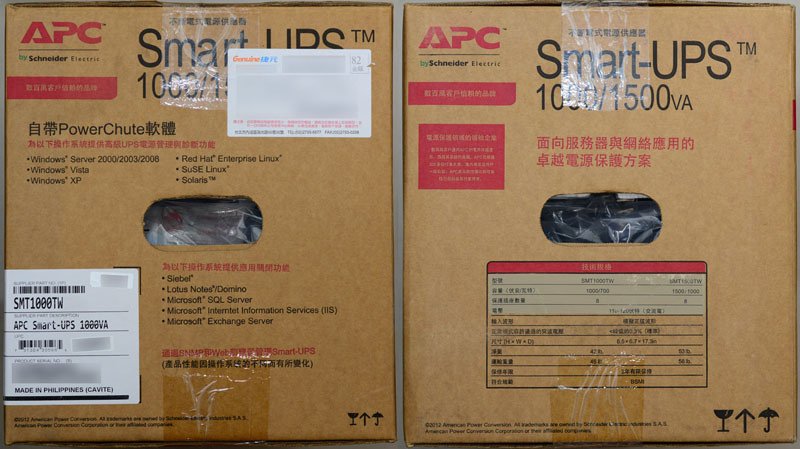

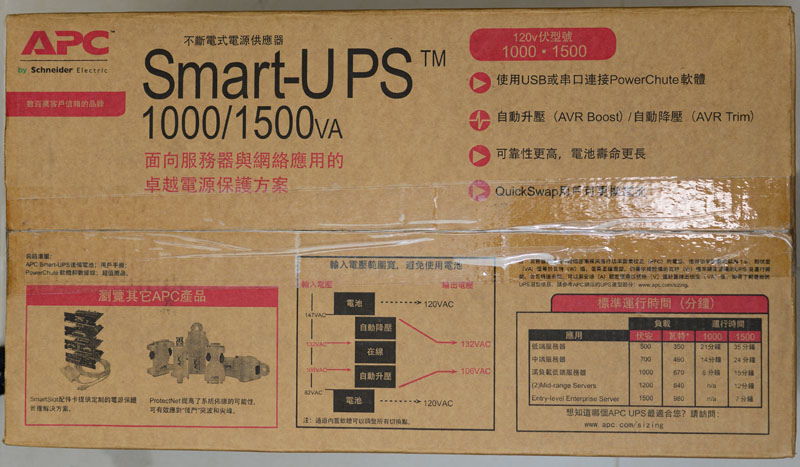

外箱前後側面有UPS外型及正面/背面簡圖，並印有廠牌及系列名稱

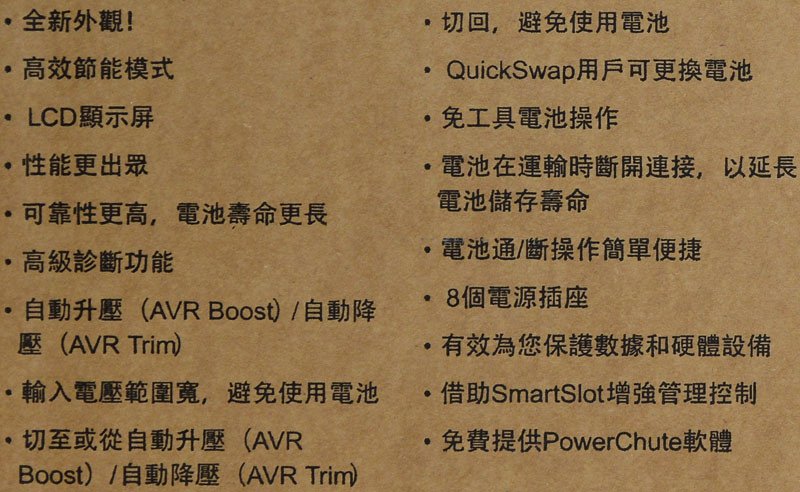

側面上印的UPS特色說明
另一側面有較簡單的特色說明
左右側面有搬運用提把開口

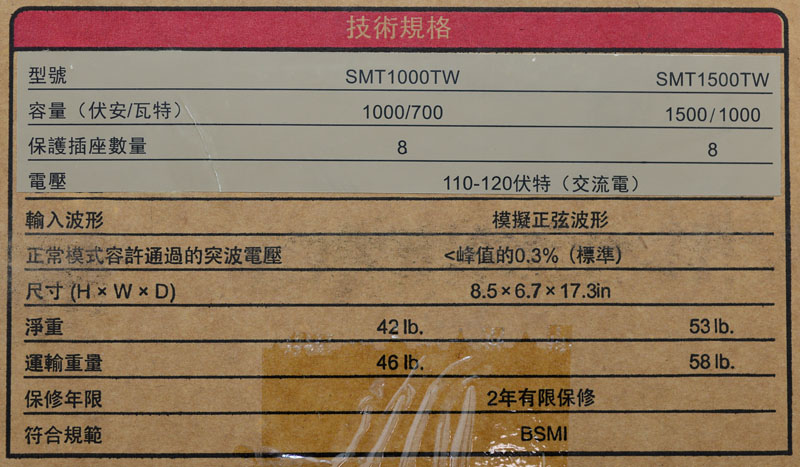

簡易規格表近照
外箱頂部開口處

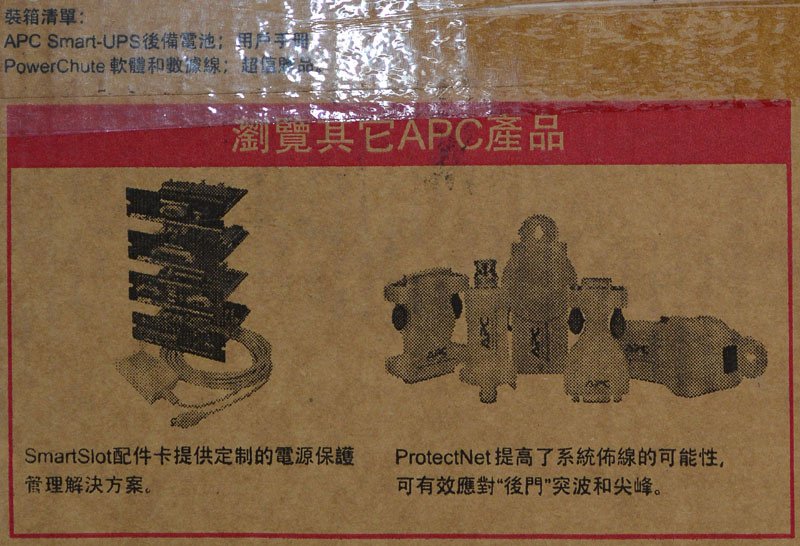

印在頂部開口的SmartSlot、ProtectNet選購配件近照

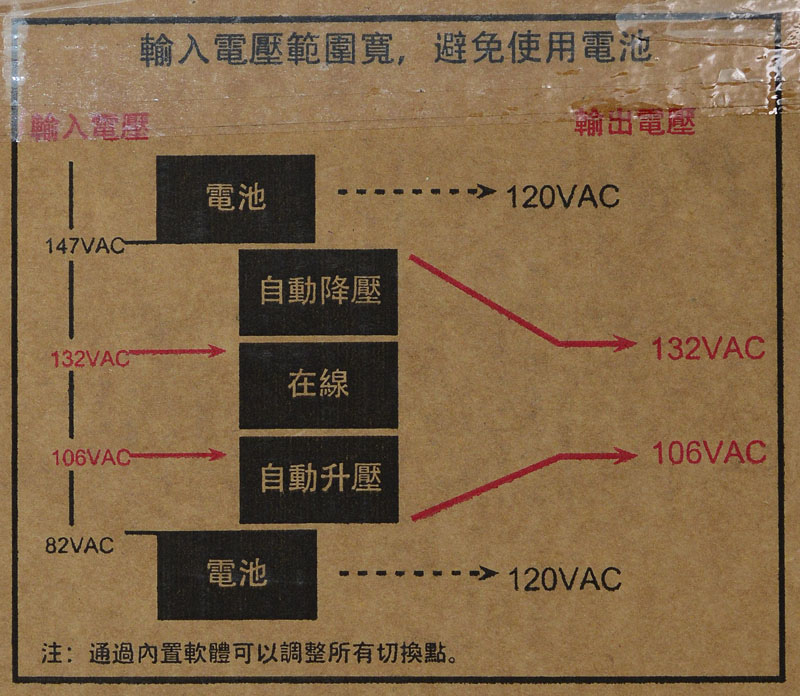

印在頂部開口的AVR動作及電池輸出動作高/低電壓分界門檻值，門檻值可透過內置軟體調整

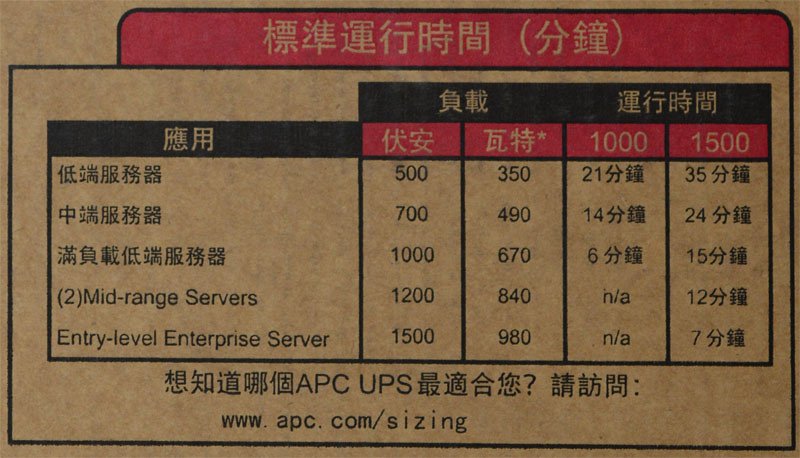

使用不同耗電量負載下的預估使用時間
打開外箱，首先看到頂部的防震包裝

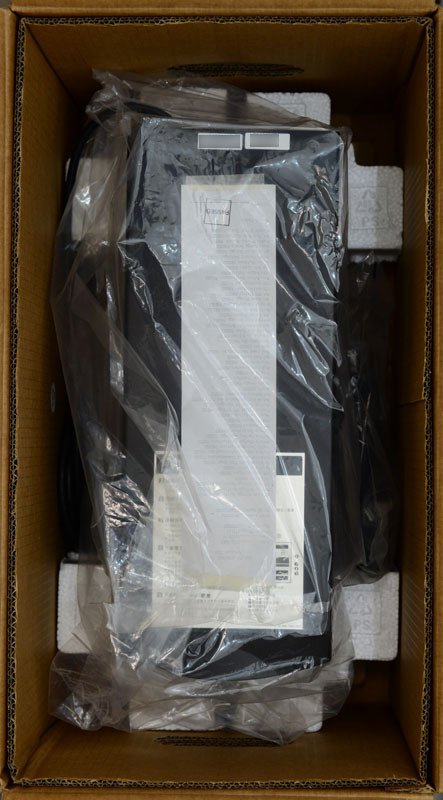

取下防震包裝，UPS本體套在透明塑膠袋中，底部同樣也有防震包裝材料

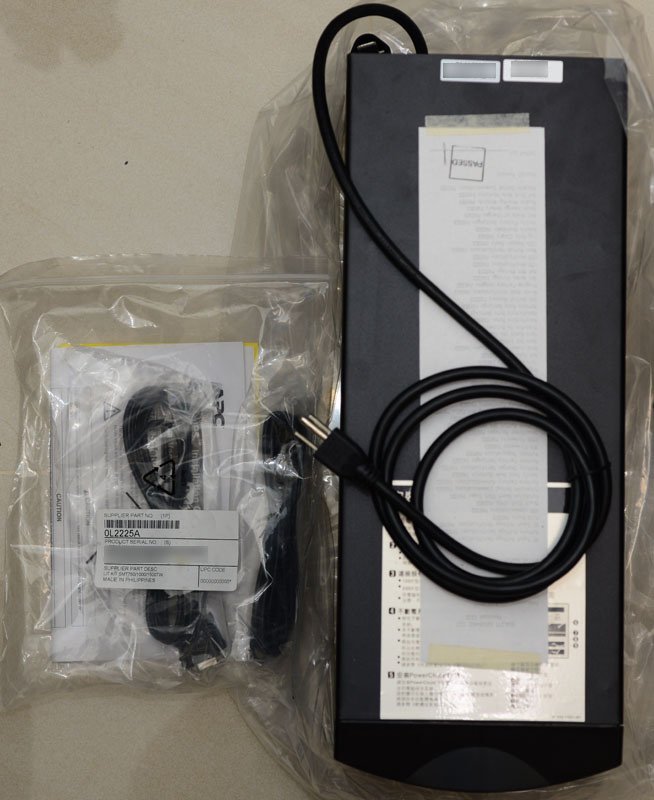

包裝內容一覽，有連著電源線的UPS本體，還有一個裝有說明文件、軟體光碟、傳輸線等物品的夾鏈袋

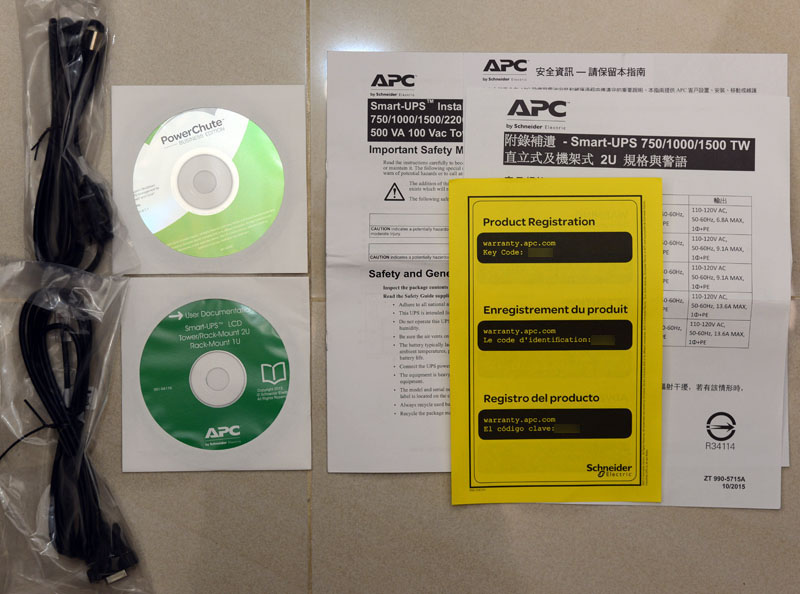

夾鏈袋內裝有說明文件、說明書光碟、PowerChute Business Edition軟體光碟、USB傳輸線、RS232傳輸線

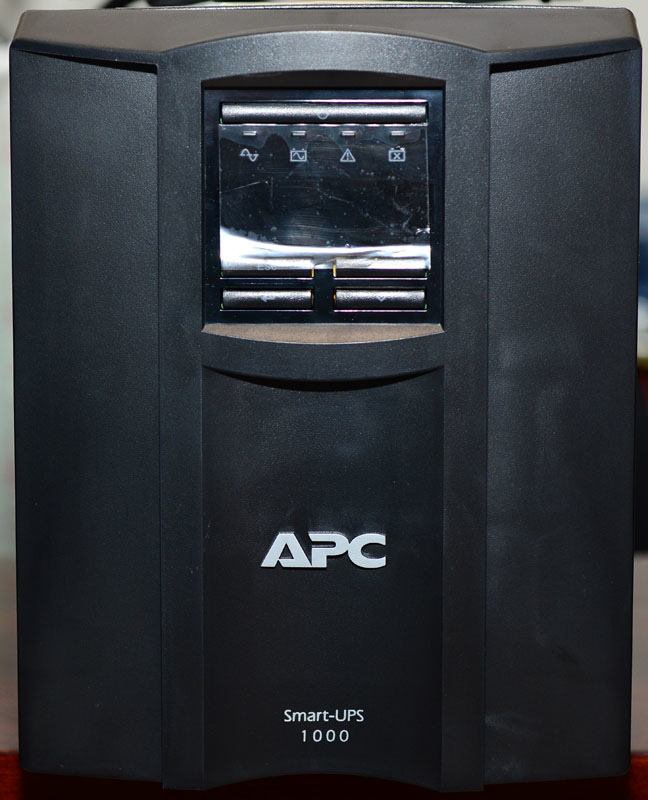

APC Smart-UPS SMT1000TW正面面板，整部UPS顏色為消光黑

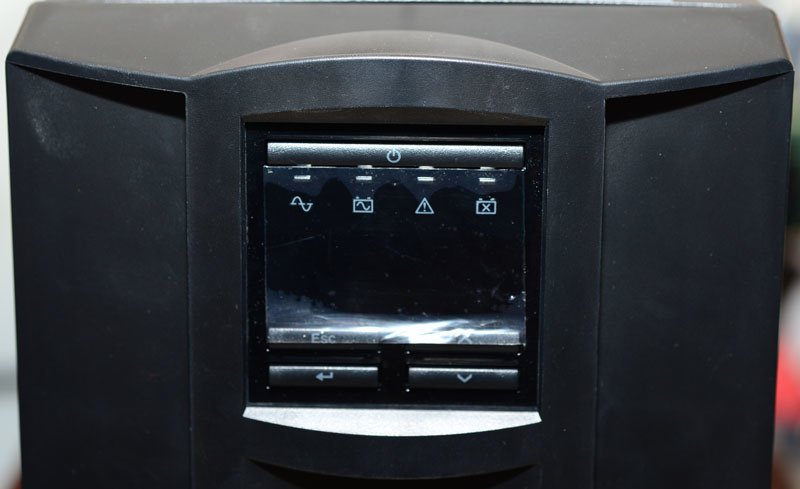

正面面板上方有電源開關、四個狀態燈號、資訊顯示LCD、四個操作按鍵，面板前方貼了一張保護膜

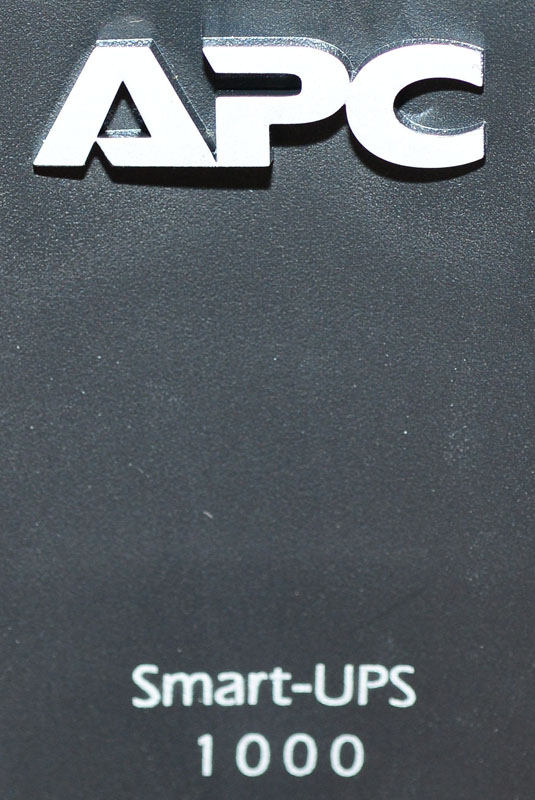

下方APC立體商標及Smart-UPS 1000產品系列名稱

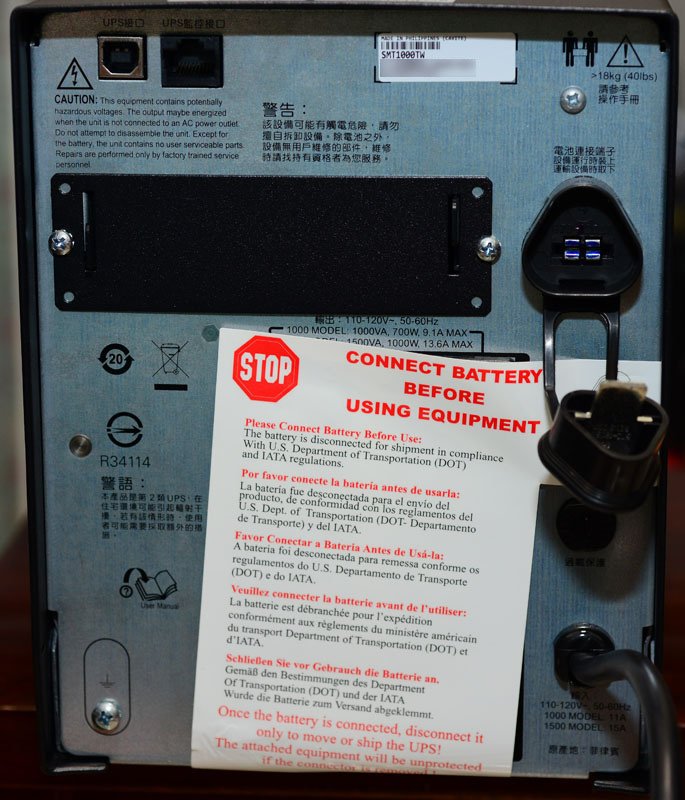

本體背面，出廠時有貼一張警告貼紙，提醒使用者使用UPS前先連接電池連接端子

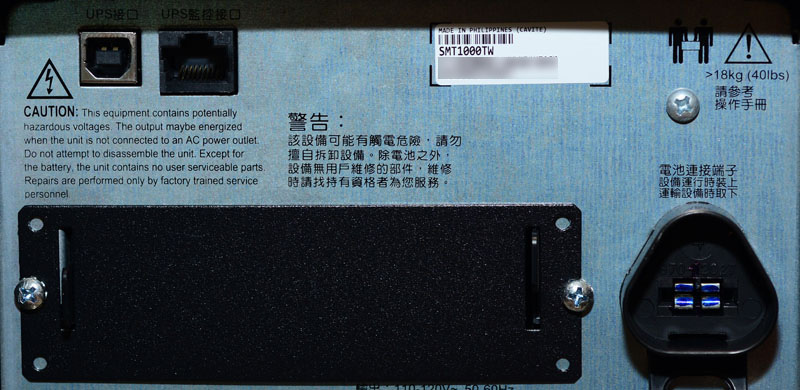

背面頂部有USB傳輸介面、RS232傳輸線接口、Smart Slot插槽，中/英文警告訊息提醒使用者內部沒有可自行維修的零件，只能自行更換電池

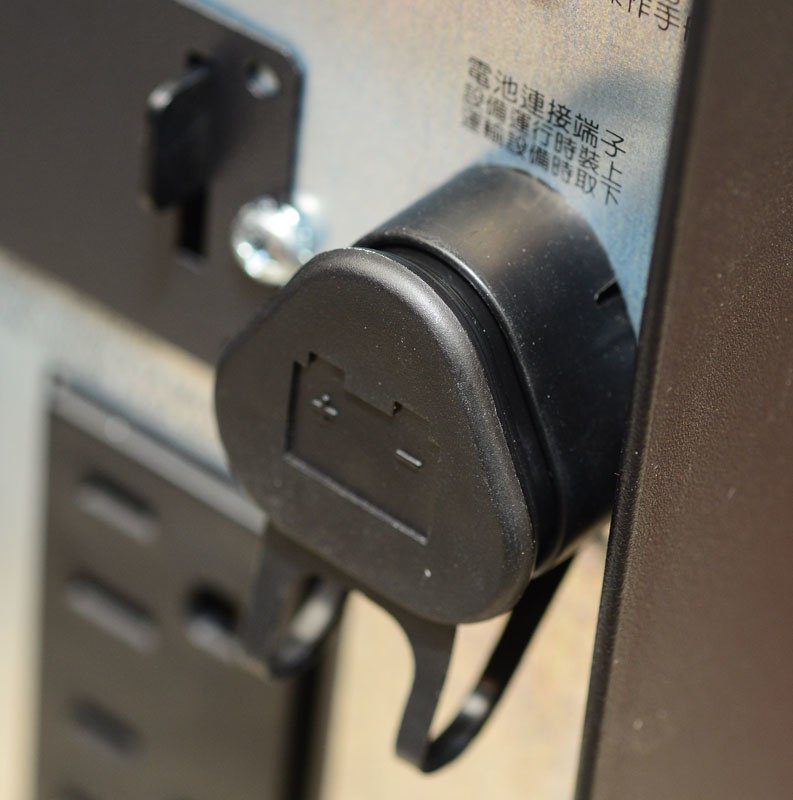

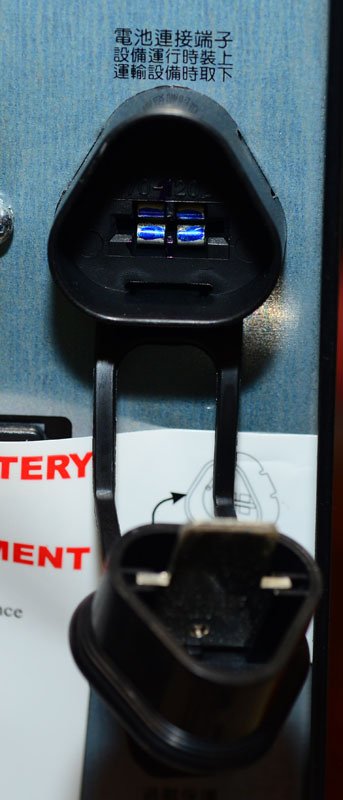

電池連接端子，UPS運送時將其取下，內部電池會斷電，避免電池電力消耗及產生危險，要開始使用裝置時要先插上，電池才能接上電路系統

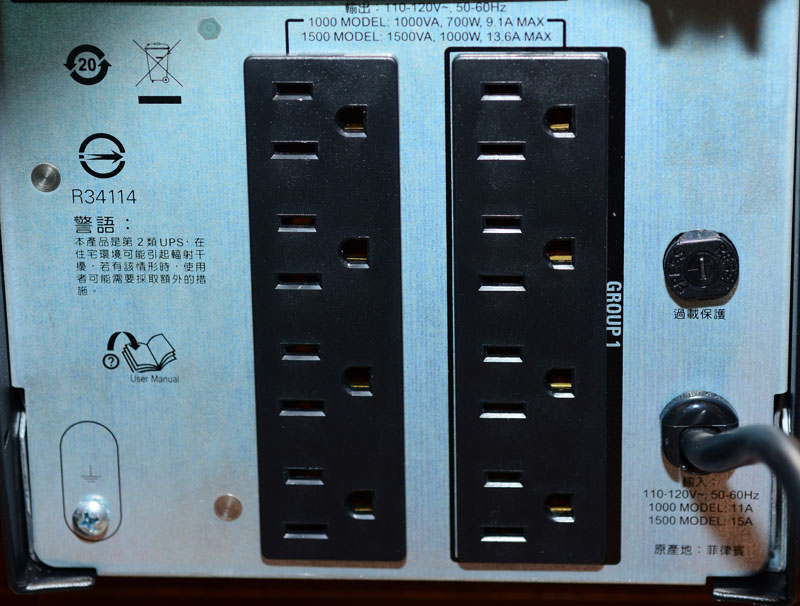

左下為鎖式接地線端子、中央有兩排共八個NEMA 5-15輸出插座，SMT1000TW機種共可提供1000VA/700W、最大9.1A輸出，右排四個插座標示為Group 1，可在UPS內獨立控制輸出ON/OFF，左排未標示的四個插座為UPS主群組插座，最右邊為過載保護開關及輸入交流電源線，右下角標示UPS產地為菲律賓

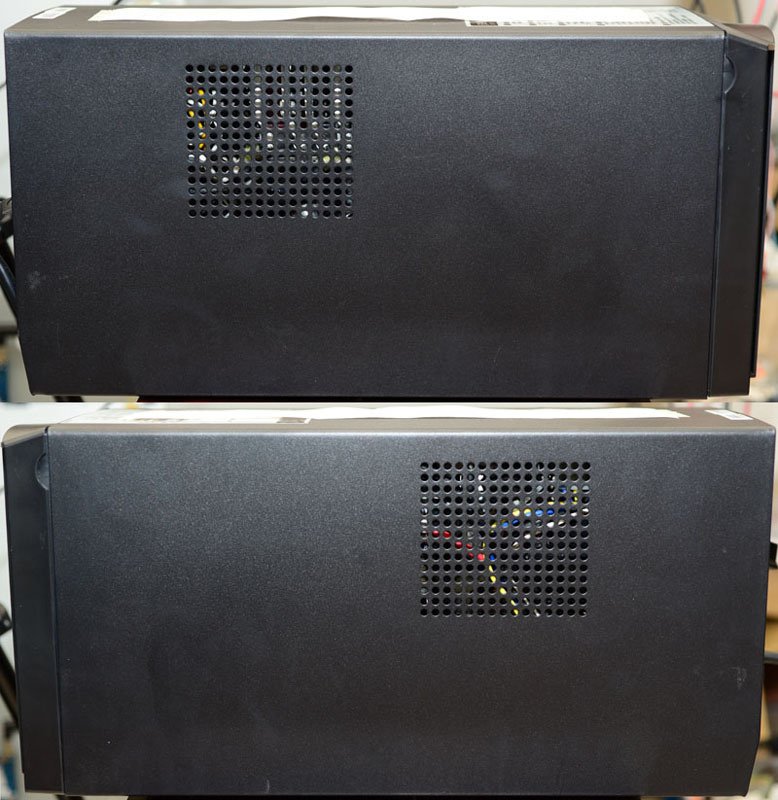

APC SMT1000TW採無風扇設計，由機身兩側孔洞進行自然通風對流

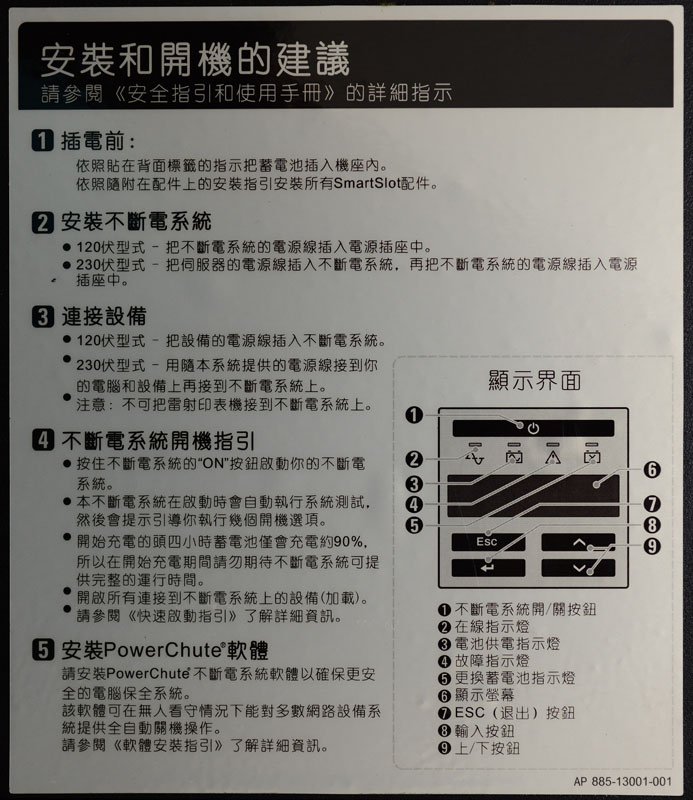

頂部外殼前端有簡易安裝/開機/面板操作說明貼紙

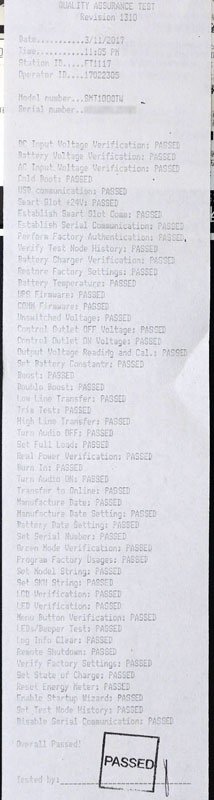

機身上貼了一張通過出廠測試項目的文件
正面面板從頂部兩端拉開，取下面板後就可以看到電池室金屬門蓋，左上及右上各有一顆螺絲固定門蓋
因為有一條信號線連接至面板，須注意不可過度彎折拉扯，避免造成損壞

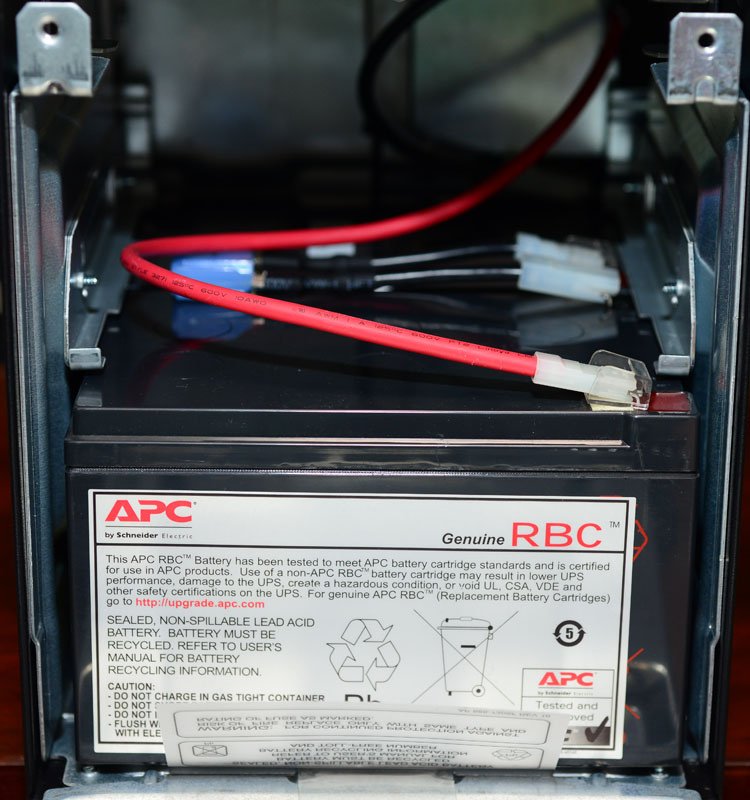

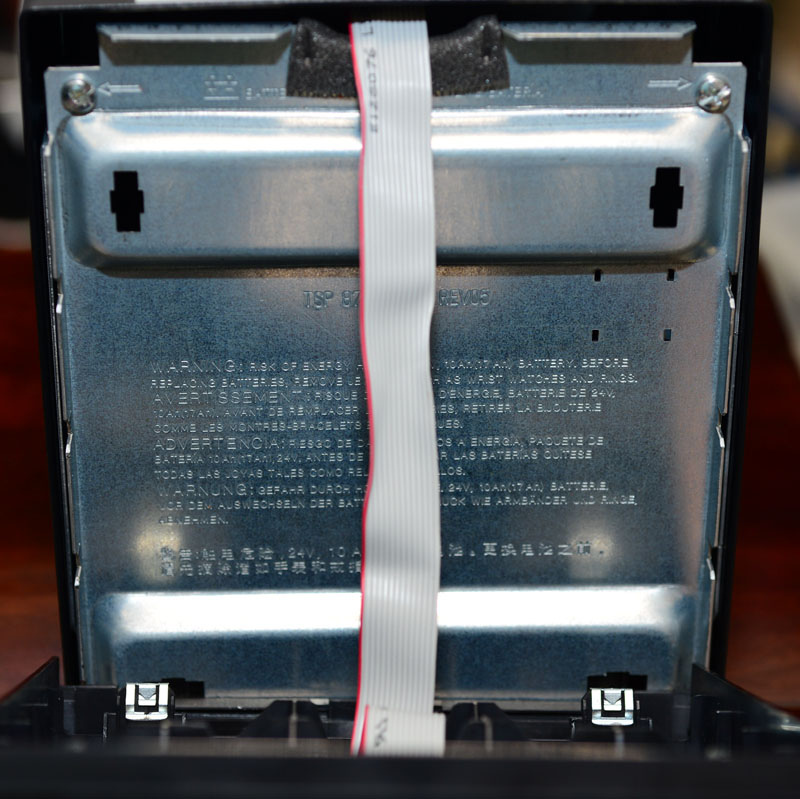

打開電池室金屬門蓋，就可以看到電池組，可以見到電池頂部還有預留的空間
電池下端有黏一張塑膠片，可以用塑膠片將電池組拉出來
拉出電池組同時將正(紅)負(黑)線路解開，就可完全取下電池

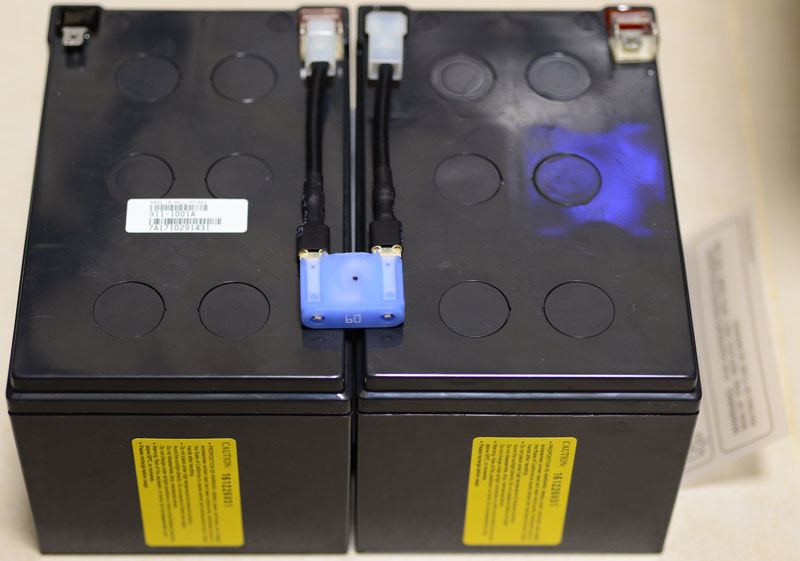

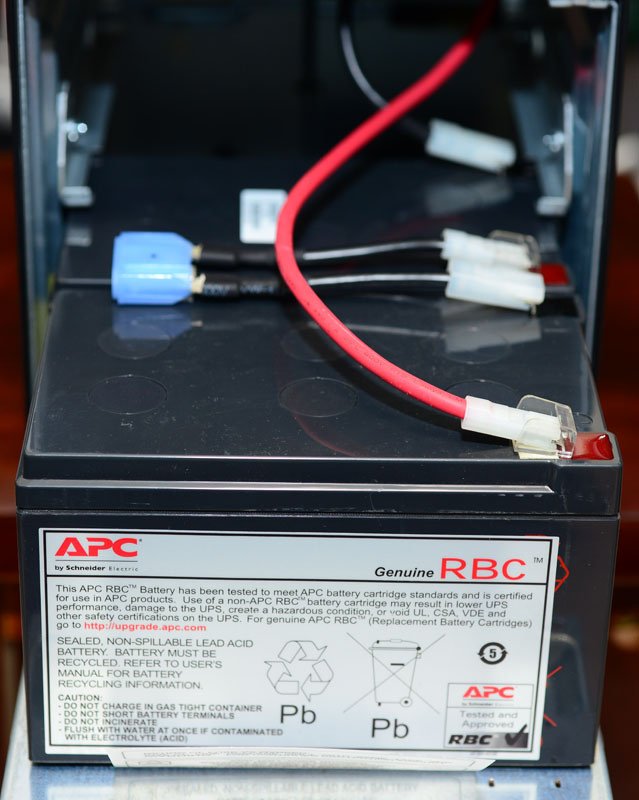

原廠電池組正極部份有保護框，兩顆電池用膠黏在一起固定，正負串聯處加上一個60A保險絲

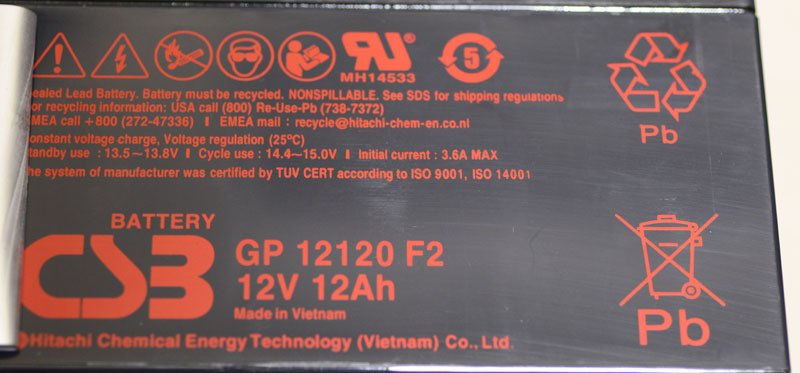

電池組採用兩顆CSB日立化成能源GP12120 F2 12V/12Ah閥控式密閉鉛酸電池，可以不用進行保養

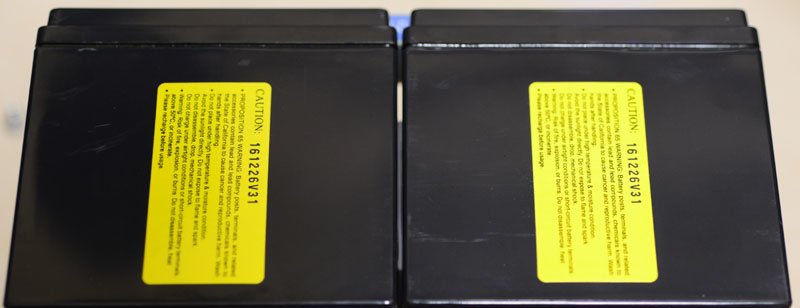

電池旁黃色標籤上有製造年月日

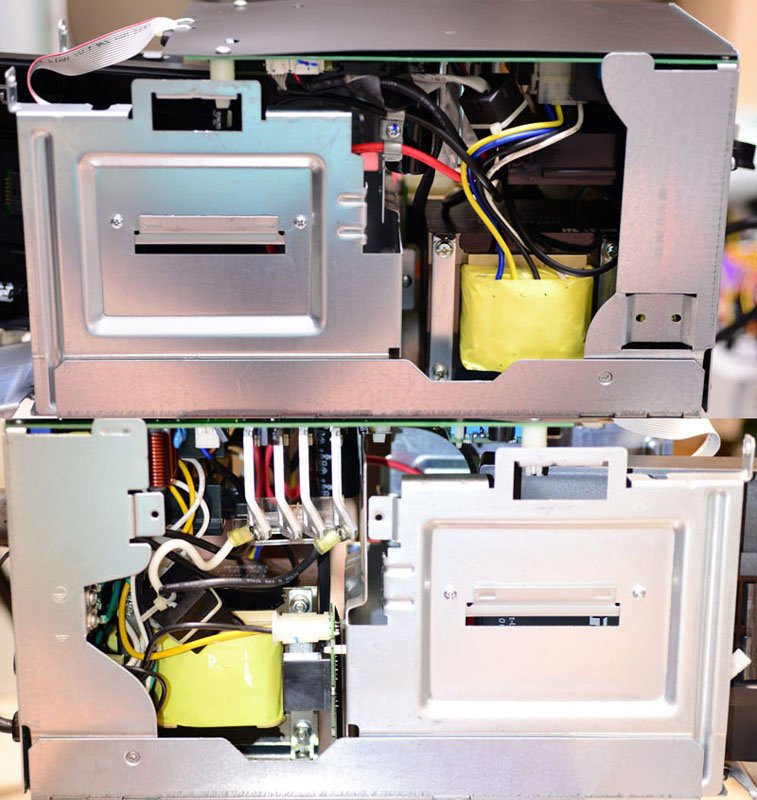

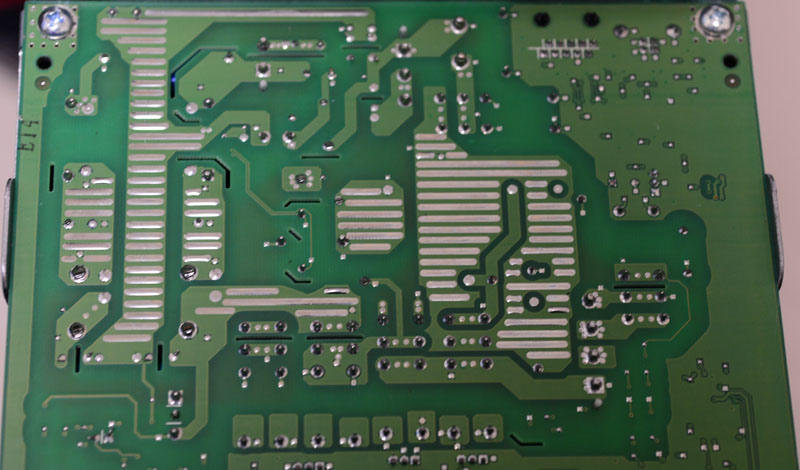

UPS前方電池室用金屬機殼包覆，後方空間被變壓器占用，上方安裝主電路板，主電路板背面還有絕緣片

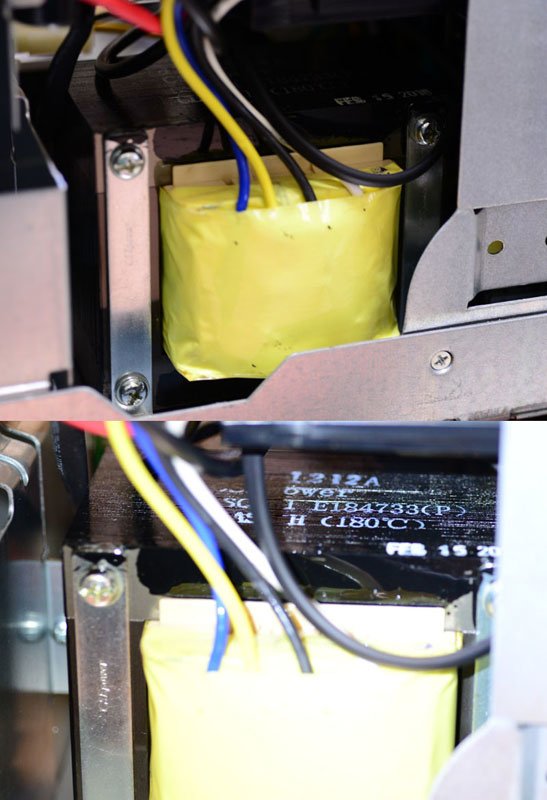

主變壓器負責交流輸出及AVR電壓升降調整，使用耐溫可達180℃的Class-H級產品

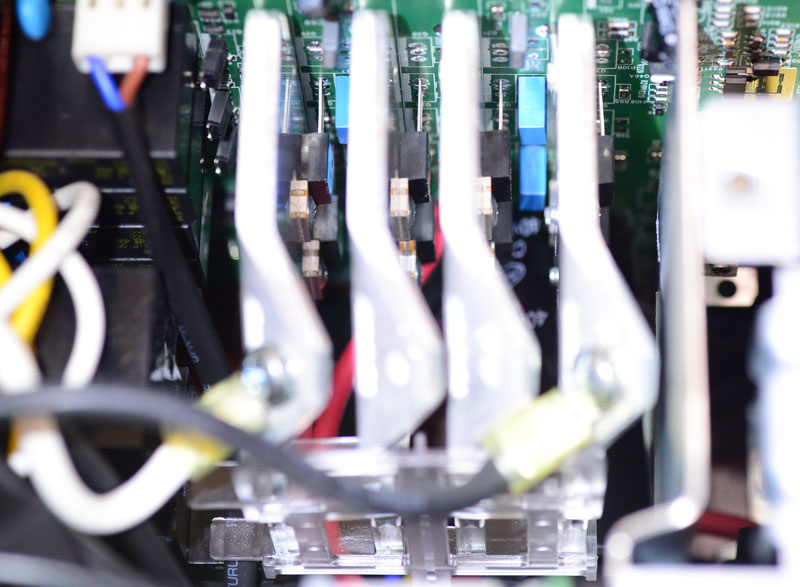

八顆功率晶體安裝在四片散熱片上，因為散熱片帶電，所以散熱片間使用透明支架固定及絕緣

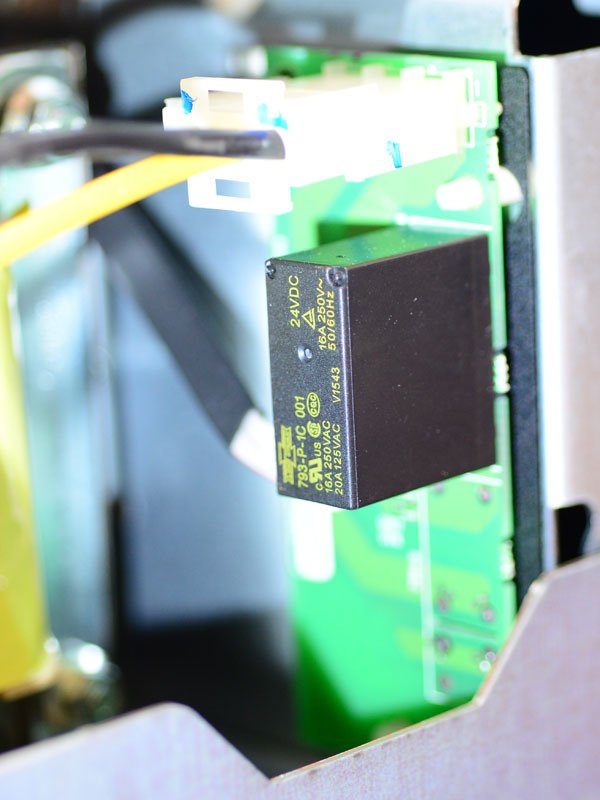

散熱片旁有四顆繼電器(左側黑色盒狀元件)

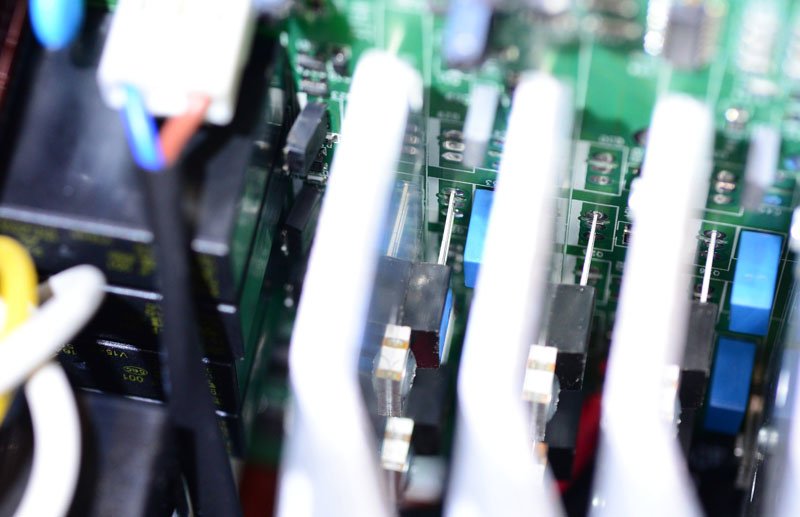

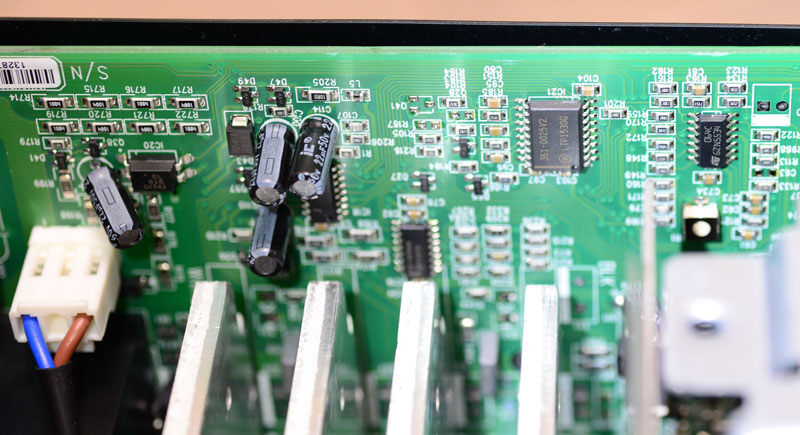

主電路板上大量使用SMD表面黏著元件
機身頂部保護絕緣片下的主電路板焊點做工良好，從電路板布局看來這個部分至少使用了六顆繼電器
同樣採用獨立繼電器切換Group 1插座ON/OFF

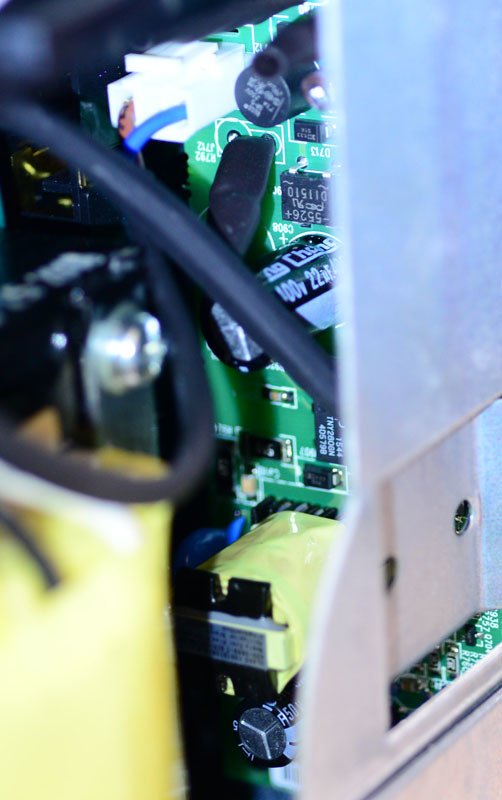

躲在變壓器旁邊的輔助電源電路
準備開始使用前，需先將電池連接端子插上，電池才會連接主電路，插上時會出現”啪”聲響，為正常現象

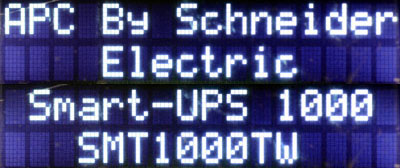

按下電源按鈕，LCD螢幕會依序出現製造商及產品系列名稱/型號

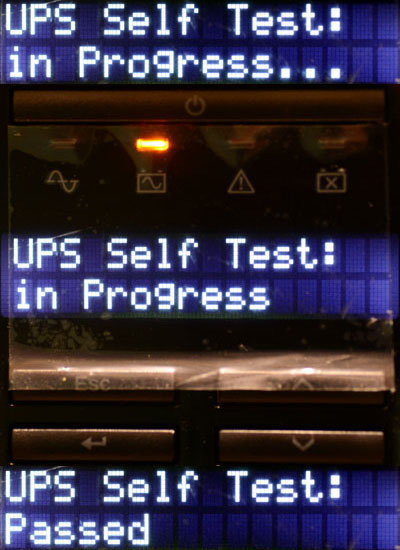

然後會進行自我測試，此時會測試電池輸出，電池輸出橘色燈會點亮，測試成功後會顯示自我測試通過

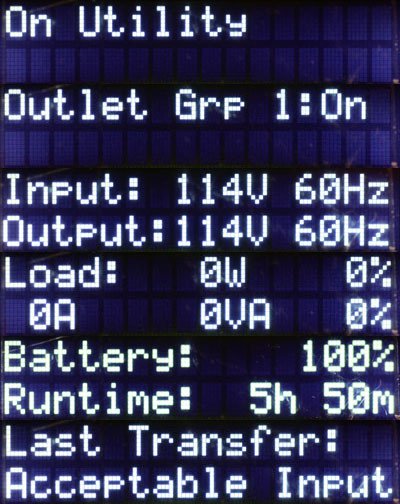

標準版主畫面顯示輸出功率百分比及電池電量長條圖，可按上/下鍵切換
進階版主畫面顯示較多詳細資訊，可按上/下鍵切換
若偵測到交流電輸入端配線異常(無地線、火線/中性線/地線排列錯誤等)，則會輪播顯示配電線路警告訊息

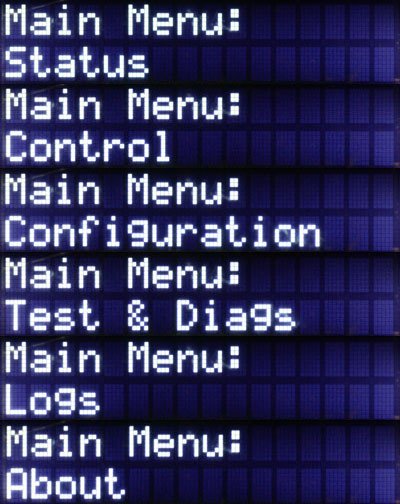

按下ESC/Enter，會顯示設定選單，按上/下鍵選擇項目，Enter進入該項目，ESC退出主畫面
此為進階選單，若為標準選單則會少掉Control跟Logs兩項

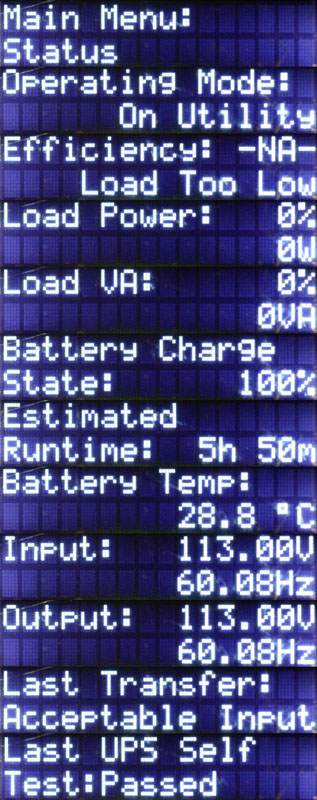

Status狀態選單，顯示目前UPS詳細狀態
Operating Mode：目前運作模式，On Utility表示目前由公用電源供電
Efficiency：效率，會依照UPS輸入及輸出實功率自動計算UPS效率
Load Power：負載實功率(W)
Load VA：負載視在功率(VA)
Battery Charge State：電池充電百分比
Estimated Runtime：電池輸出模式預估運行時間，依照目前負載狀況及電池電量自動預估可用時間
Battery Temp：電池/內部溫度
Input：公用電源輸入電壓/頻率
Output：UPS目前輸出電壓/頻率
Last Transfer：最後一次轉電池輸出原因紀錄
Last UPS Self Test：最後一次UPS自我測試結果
若開啟進階選單，會多出下面的顯示項目

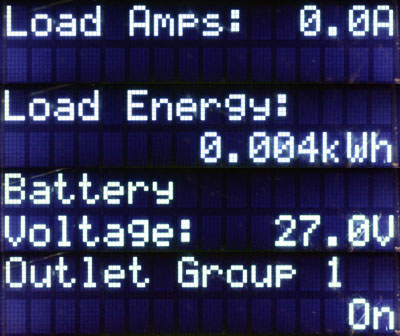

Load Amps：負載電流
Load Energy：負載累計電能(用電度數)
Battery Voltage：電池組電壓
Outlet Group 1：Group1插座狀態開啟/關閉

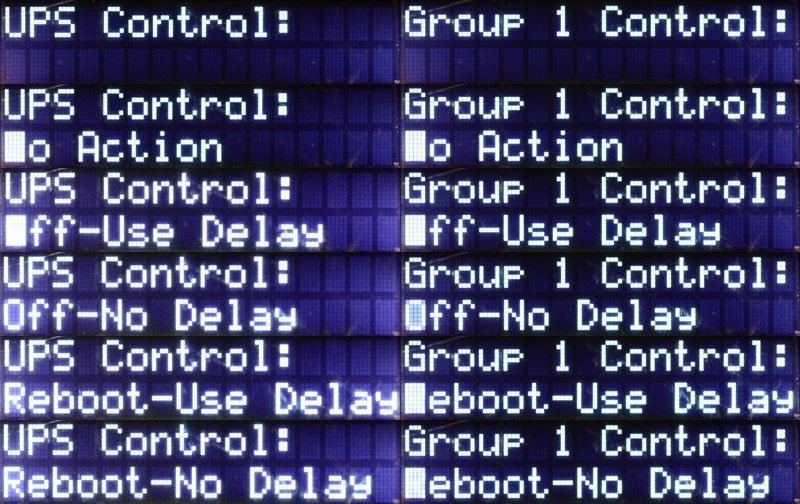

Control控制選單(開啟進階選單顯示)，可控制UPS本體及單獨Group 1插座的輸出控制項目，按上/下鍵選擇，Enter執行，ESC退出
No Action：不進行任何動作
Off-Use Delay：延遲設定時間後關閉
Off-No Delay：立即關閉
Reboot-Use Delay：延遲設定時間後重新啟動
Reboot-No Delay：立即重新啟動
Configuration設定選單
Language：語言，可選英文/法文/德文/西班牙文/義大利文/葡萄牙文/日文
Local Power Quality：本地電力品質，可選Good(良好)/Fair(正常)/Poor(較差)，選擇Good(良好)後UPS會比較敏感，只要偵測到輸入一有變化，就會轉電池供電，以提供最好的供電品質，選擇Poor(較差)則UPS會承受供電上較不穩定的狀況，並減少轉電池供電的動作
Menu Type：選單類型，可選Standard(標準)/Advanced(進階)，標準選單顯示部分子選單與選項，進階選單則顯示所有子選單及選項
Audible Alarm：有聲警報，可設定On/Off，設置關閉後UPS會將所有警報靜音
Display：顯示，可設定LCD顯示幕為Auto Dim(自動變暗)/Auto Off(自動關閉)/Always On(永遠開啟)
Battery Install Date：電池安裝日期，更換新電池後，可重置此日期
Reset to Factory Defaults：恢復出廠預設值，可用此選項將所有設定值恢復成出廠預設值
若開啟進階選單，則會多出下面的顯示項目

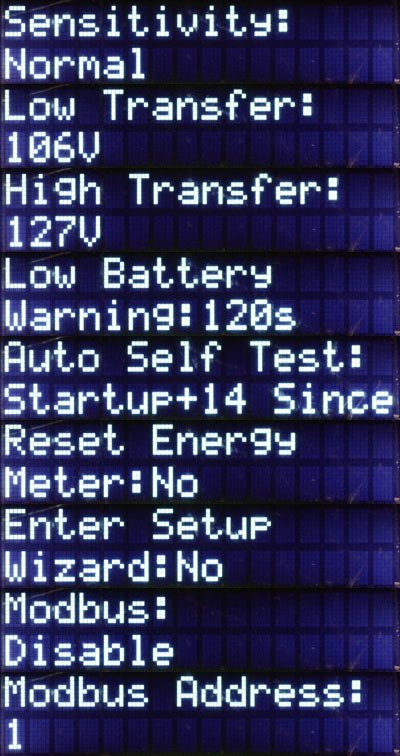

Sensitivity：轉電池輸出靈敏度，可選擇Normal(正常)/Reduced(減少)/Low(低)，決定UPS轉電池輸出的靈敏度，若連接負載對電壓十分敏感，則將靈敏度設為正常，UPS偵測到輸入發生異常就會轉電池輸出
Low Transfer：轉電池輸出低壓門檻，如果輸入電壓長期偏低，但負載可以接受這種條件時，可將轉換點門檻值設置低一點，減少電池輸出轉換的頻繁度
High Transfer：轉電池輸出高壓門檻，如果輸入電壓長期偏高，但負載可以接受這種條件時，可將轉換點門檻值設置高一點，減少電池輸出轉換的頻繁度
Low Battery Warning：電量不足警報，當電池輸出可運行時間少於此設定值(120秒)時，UPS就會發出警報音
Auto Self Test：自動自我測試，可設定Never(從不)/Start up only(僅啟動時)/Startup + xx Since(啟動時及每7或14天)，預設值是每次啟動+開機每14天都會自我測試一次
Reset Energy Meter：重置電能累計，此選項可重置UPS所累計的電能度數
Enter Setup Wizard：進入設定精靈
Modbus：Modbus啟動或關閉
Modbus Address：Modbus位址編號

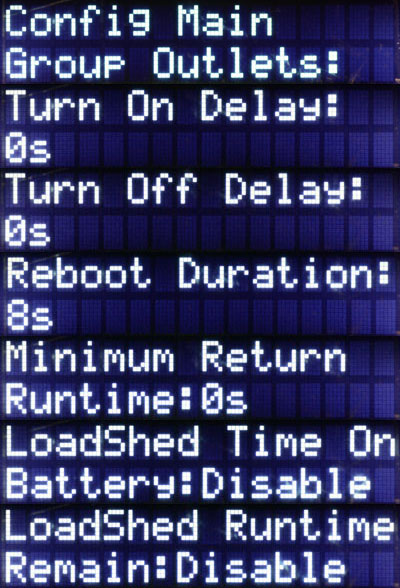

Config Main Group Outlets設定UPS主群組插座
Turn On Delay：啟動延遲，設定時間可控制啟動後主群組插座開始供電前的等待時間
Turn Off Delay：關機延遲，設定此時間後可控制關機後主群組插座停止供電的延遲時間
Reboot Duration：重新啟動時斷電時間，設定此時間可控制主群組插座重新啟動時裝置維持斷電的時間
Minimum Return Runtime：最短恢復時間，設定此時間可決定裝置啟動後，主群組插座能開始供電的最小電池輸出可用時間
Load Shed Time On Battery：電池供電時負荷減載，開啟此功能後UPS轉電池供電時，將會依照設定的時間過後切斷主群組插座的供電輸出
Load Shed Runtime Remain：剩餘運行時間負荷減載，開啟此功能後UPS轉電池供電時，當電池輸出可用時間減少至設定的值後，會自動切斷主群組插座的供電輸出

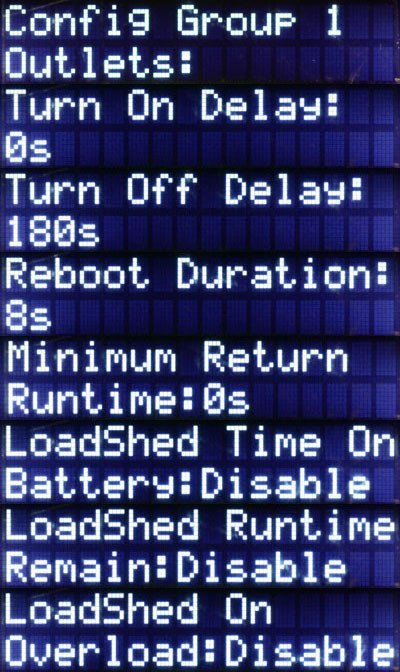

Config Group 1 Outlets設定Group1群組一插座
Turn On Delay：啟動延遲，設定時間可控制啟動後群組一插座開始供電前的等待時間
Turn Off Delay：關機延遲，設定此時間後可控制關機後群組一插座停止供電的延遲時間
Reboot Duration：重新啟動時斷電時間，設定此時間可控制群組一插座重新啟動時裝置維持斷電的時間
Minimum Return Runtime：最短恢復時間，設定此時間可決定裝置啟動後，群組一插座能開始供電的最小電池輸出可用時間
Load Shed Time On Battery：電池供電時負荷減載，啟動後UPS轉電池供電時，將會依照設定的時間過後切斷群組一插座的供電輸出
Load Shed Runtime Remain：剩餘運行時間負荷減載，啟動後UPS轉電池供電時，當可用時間減少至設定的值後，會自動切斷群組一插座的供電輸出
Load Shed On Overload：過載時負荷減載，當群組一插座上的負載超過負荷時，將會切斷群組一插座上的負載

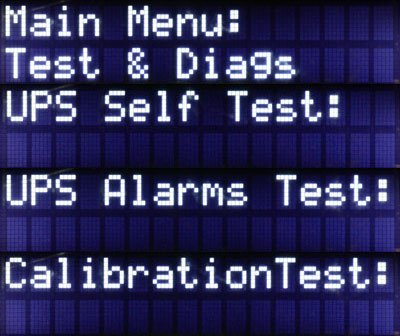

Test & Diags測試與診斷選單，可進行UPS自我測試、檢測
UPS Self Test：UPS自我測試
UPS Alarms Test：UPS警報測試
Calibration Test：校正測試

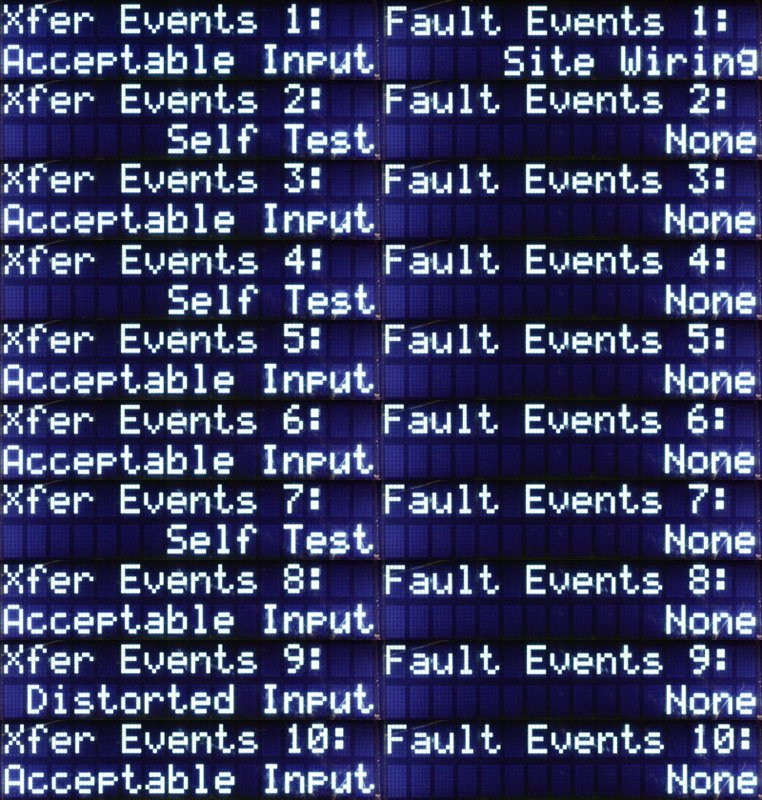

Logs歷程記錄選單，可記錄最後10組UPS轉換及失效事件的紀錄
Xfer(Transfer) Events 1-10：轉換事件1-10
Fault Events 1-10：失效事件1-10

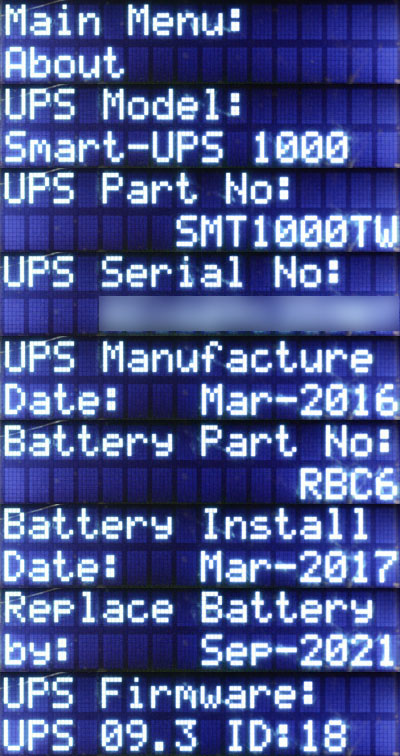

About關於選單
UPS Model：UPS機型名稱
UPS Part No：UPS型號
UPS Serial No：UPS序號
UPS Manufacture：UPS製造日期
Battery Part No：電池組型號
Battery Install Date：電池安裝時間
Replace Battery by：下次預計更換電池時間
UPS Firmware：UPS韌體版本
按鍵關閉UPS時，螢幕會先出現確認是否關機，用上/下鍵選擇”Yes”並按下Enter後，會再顯示立即關閉/延時關閉/立即重啟/延時重啟選項，使用上/下鍵選擇，按下Enter確認
LCD會顯示UPS關機指令來自本機操作面板，然後畫面就會熄滅
長時間開機後，內部電池充飽時會跳至節能模式，LCD螢幕上會出現Green字樣，此狀態下可降低整機耗電

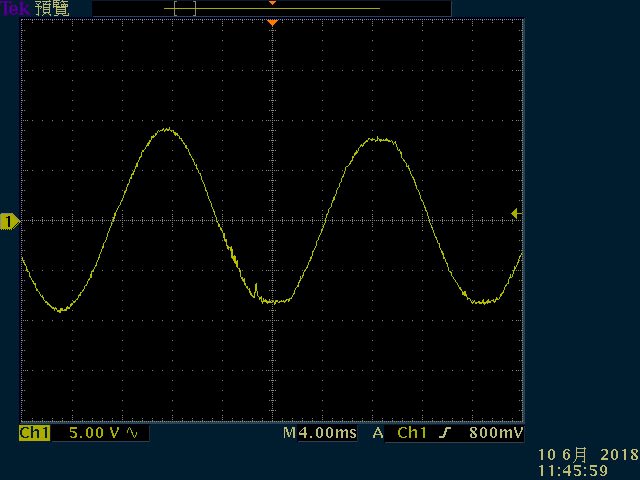

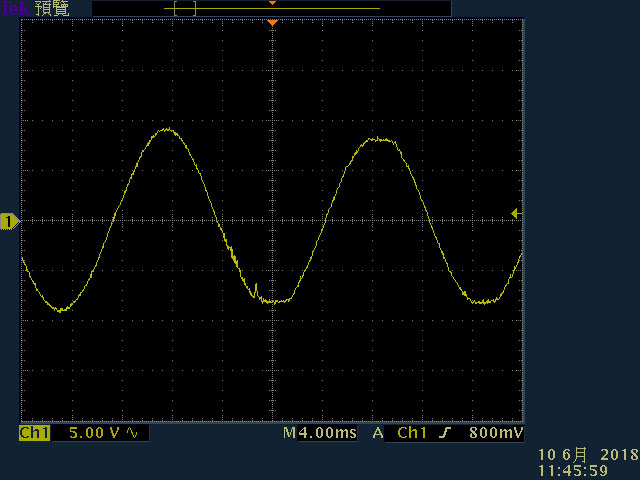

無負載下公用電源交流輸出波形
一半負載(350W)下公用電源交流輸出波形
APC Smart-UPS SMT1000TW具備AVR(自動電壓調節)功能，兩檔升壓，一檔直接輸出，一檔降壓
以下影片示範模擬輸入電壓上升時，UPS輸出電壓的反應
APC SMART-UPS SMT1000TW模擬輸入電壓電壓上升(左邊為UPS插座輸出電壓，右邊為交流輸入電壓)
電壓上升時，在超過98V會從升壓一檔切換至二檔，超過110V時會從升壓二檔切換至直接輸出，超過127V時會從直接輸出切換至降壓檔
以下影片示範模擬輸入電壓下降時，UPS輸出電壓的反應
APC SMART-UPS SMT1000TW模擬輸入電壓電壓下降(左邊為UPS插座輸出電壓，右邊為交流輸入電壓)
電壓下降時，低於123V會從降壓檔切換至直接輸出，低於106V時會從直接輸出切換至升壓二檔，低於92V時會從升壓二檔切換至升壓一檔
當使用AVR時，面板LCD螢幕會顯示目前為公用電源+AVR供電
狀態選單內的操作模式也會多顯示AVR字樣

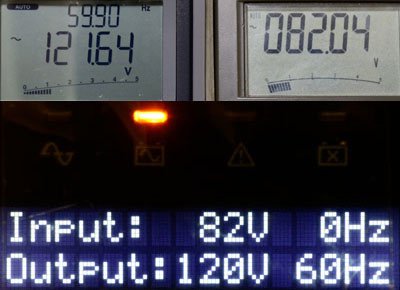

當公用電源電壓低到82V以下時，UPS會轉成電池輸出
無負載下公用電源轉電池輸出瞬間，會造成4mS左右的電壓中斷點

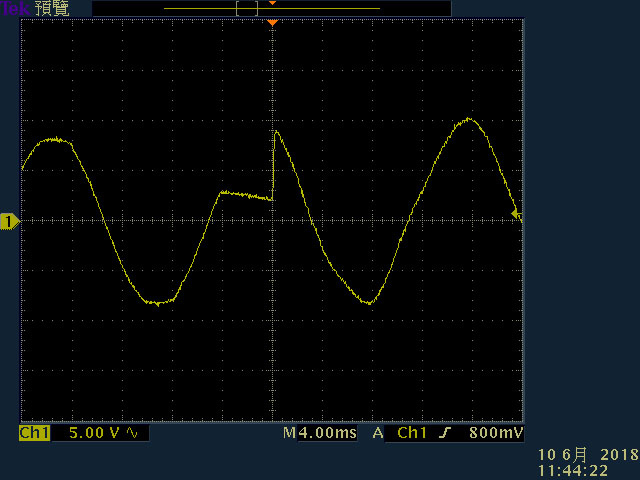

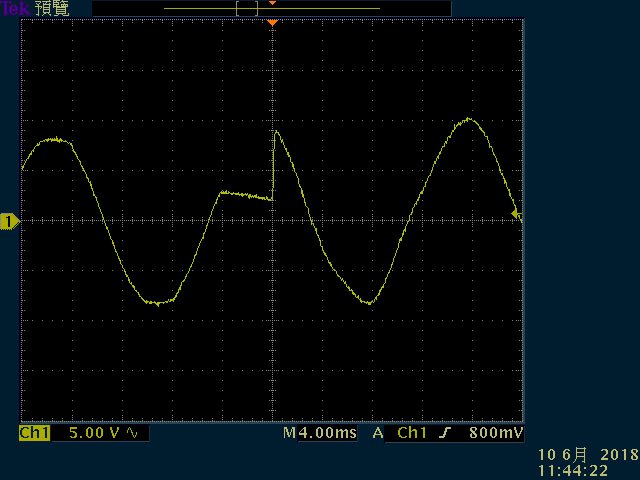

一半負載(350W)下公用電源轉電池輸出瞬間，造成兩個共6mS左右的電壓中斷點

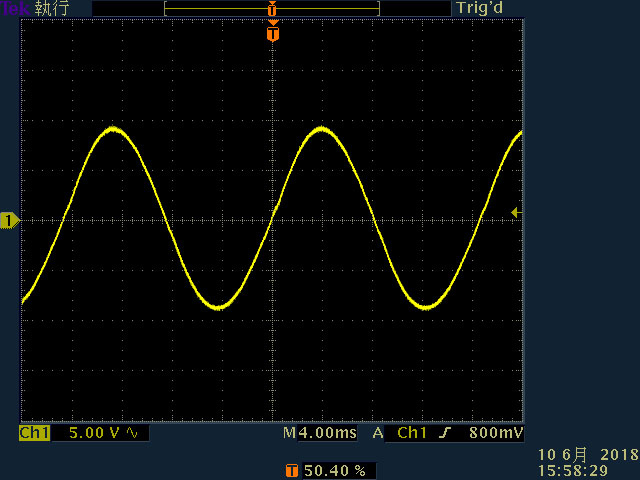

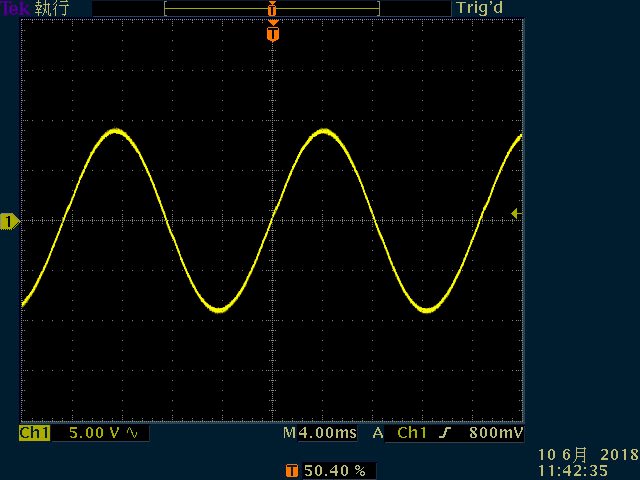

無負載下電池輸出模式的輸出交流波形，為正弦波

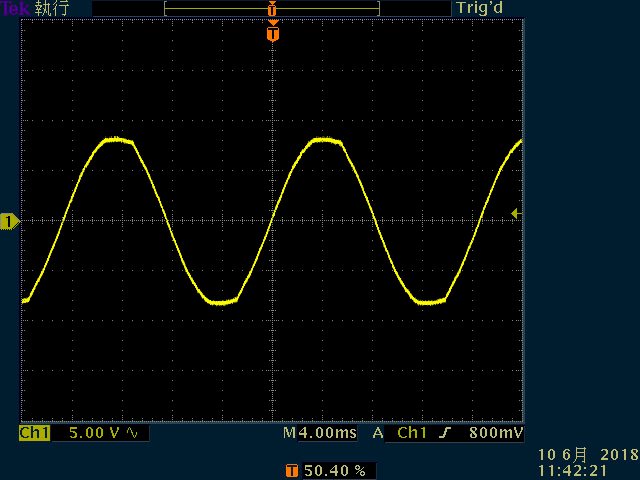

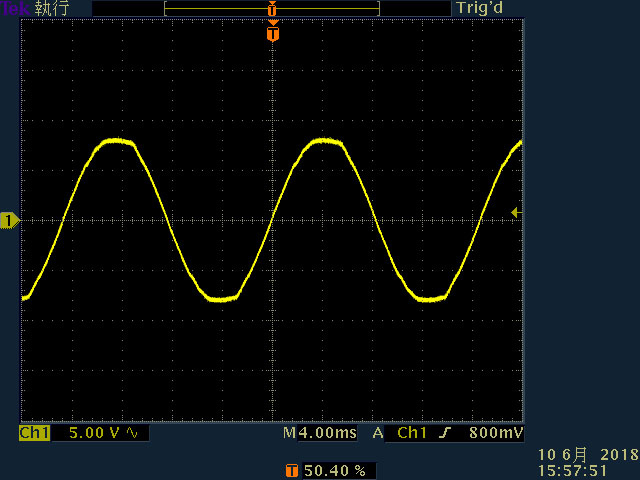

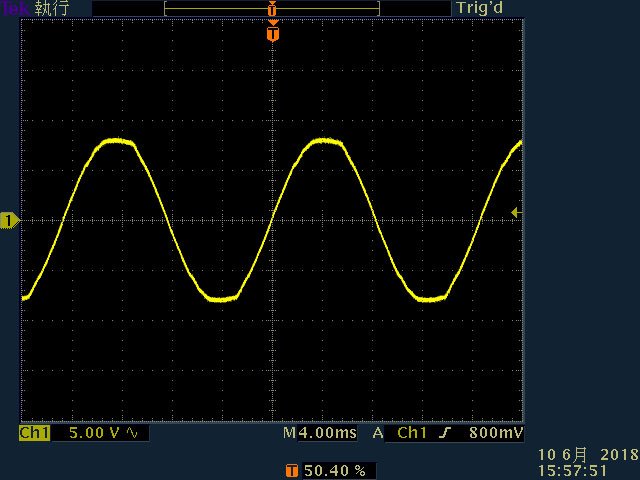

一半負載(350W)下電池輸出模式的輸出交流波形，同樣是正弦波

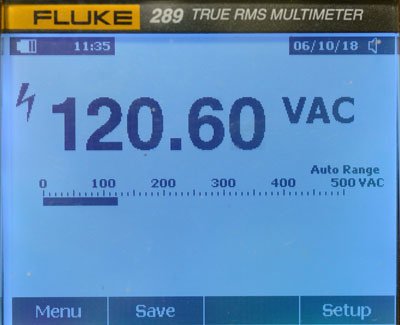

電池輸出模式的交流輸出電壓，固定在120V

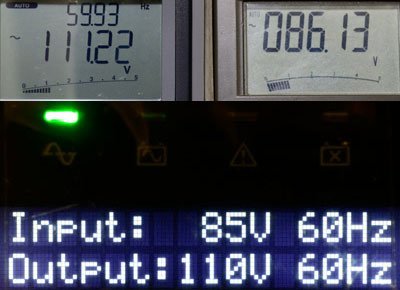

當公用電源輸入電壓高到86V以上時，UPS會轉回公用電源供電+AVR模式
由電池模式轉回公用電源模式，交流波形無出現明顯中斷
APC SMART-UPS SMT1000TW轉電池輸出動作電壓點(左邊為UPS插座輸出電壓，右邊為交流輸入電壓)
結論：
APC Smart-UPS SMT1000TW在線互動式不斷電系統整合AVR(自動電壓調節)功能，即使在較大輸入電壓變動範圍中仍然可以穩定輸出電壓，輸出正弦波同時維持高效率，使其具備700W實功率負載能力，LCD顯示面板提供詳細狀態資訊及設定選項，隨機附贈商用版監控軟體，除了使用USB/RS-232連接電腦外，也可從SmartSlot搭配選購的網路介面卡，實現網路介面控制，使用者能輕鬆自行更換電池。UPS本體有一定重量，雖然沒有內建風扇的噪音，但在安靜環境中，於電池輸出模式下可以聽到UPS內部變壓器所產生的哼聲
