ASUS ZenPower Pro PD具備USB PD 3.0雙向快速充放及高達45W輸出能力,除了手機/平板外,也可以對隨身遊戲機/筆記型電腦進行充電,鋁合金外殼增加產品質感及堅固性,充電器選擇可搭配PD/QC/5V,並搭載華碩PowerSafe技術,可避免充電器過載使用,同時依照環境溫度來自動調節充電的電壓及電流,以延長行動電源的使用壽命,USB-CUSB-A雙輸出設計,能同時對不同的裝置進行充電,行動電源本身也支援邊充邊用,USB-C連接埠通過高標準耐用性測試,可插拔5000次以上,以下是簡單介紹及測試



ZenPower Pro PD(ABTU016)產品規格:

1.USB-C輸入:5V/3A9-15V/2A20V/1.5A,最大30W

2.USB-C輸出:PD3.0 5V/3A9V/3A15V/3A20V/2.25A

3.USB-A輸出:5V/2.4A

4.總輸出功率:USB-C+USB-A最大45W

5.電池容量:14.4V 3400mAh(48.96Wh),等效3.6V 13600mAh

6.額定電容量:5V/7600mAh9V/4500mAh15V/2500mAh20V/1600mAh

7.尺寸:110mmX78.4mmX22mm

8.重量:310±5



吊卡式外盒包裝正面有產品名稱及實體圖片,圖片左邊以英文說明”45W穩定輸出”USB-C智慧雙向快充”PD 3.0對筆電充電


外盒背面有三種輸出線組圖樣、產品規格說明、製造資訊、安規認證標章、線上商店/ZenTalk討論區連結QR

右邊空白處是用來黏貼產品條碼標籤


三種輸出線組圖樣及產品規格近照


打開外盒,抽出裝著內容物的黑色塑膠泡殼

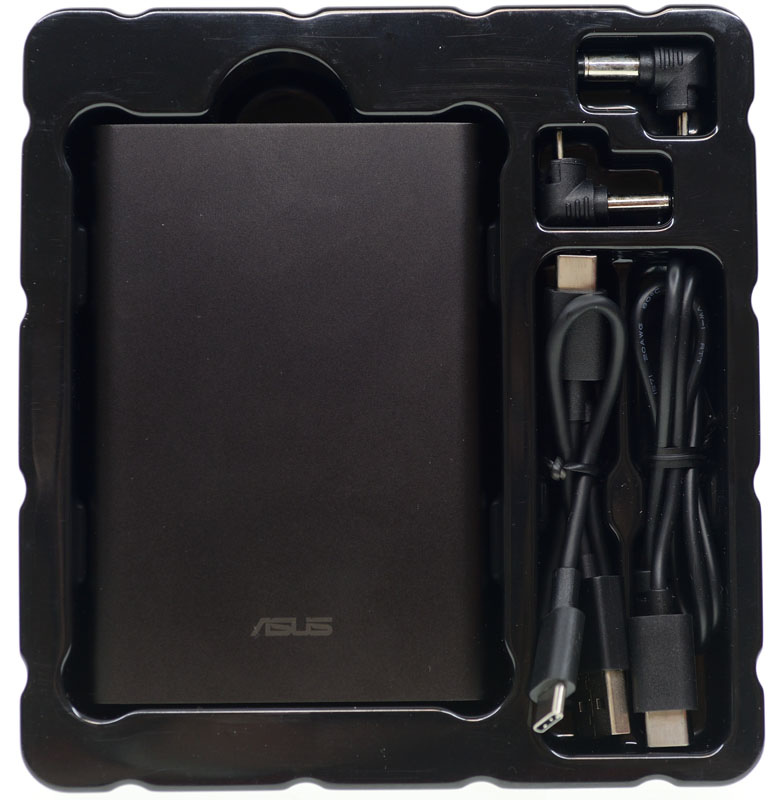

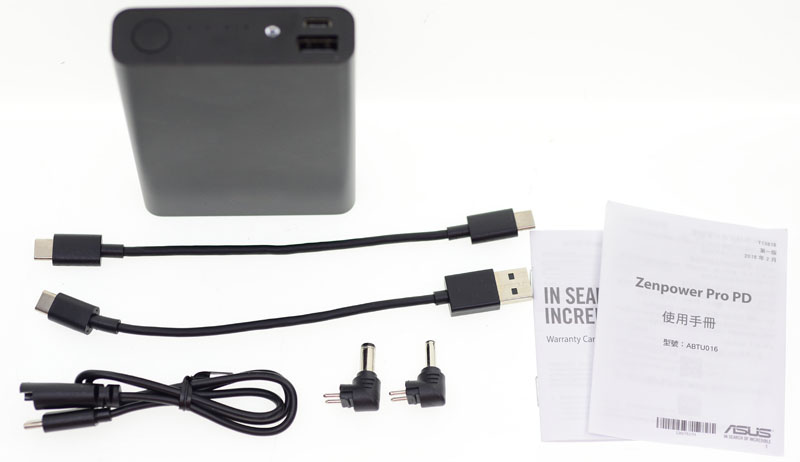

所有內容物一覽,有行動電源本體、USB-A to USB-C短線、USB-C to USB-C短線、傳統筆電DC插頭轉接線、兩個可更換式LDC插頭、說明書、保證卡


行動電源本體外殼採陽極處理的鋁合金製作,下方中央有ASUS商標


USB-C輸入/輸出兩用埠、5V輸出埠(黑色USB-A)、電量指示燈、照明LED、電源開關都集中在頂部面板

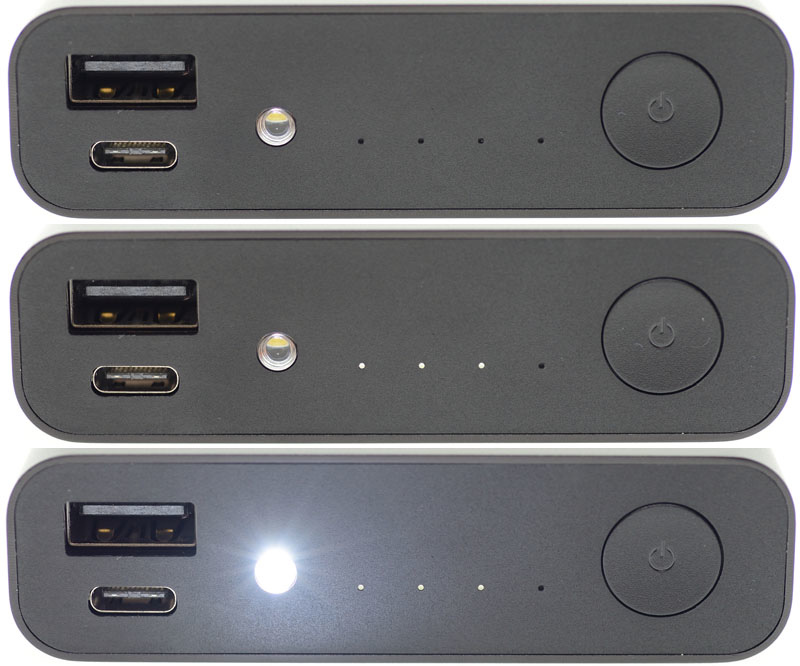

四顆白色電量指示燈指示目前電池電量,長按電源開關2秒可開啟/關閉照明用LED,亮度不可調整

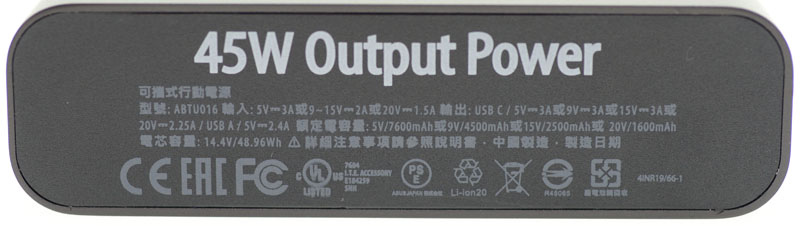

底部面板印上最大輸出功率、產品型號、輸入/輸出規格、額定電容量、製造產地、製造日期、安規認證

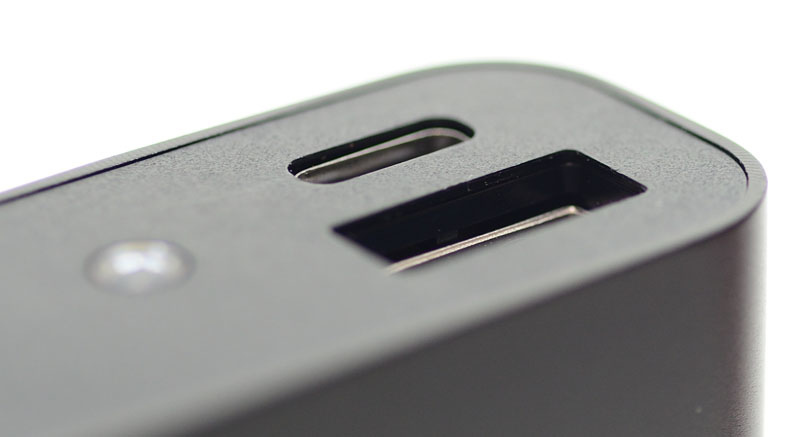

鋁合金外殼頂部/底部的邊緣處並未進行倒角處理

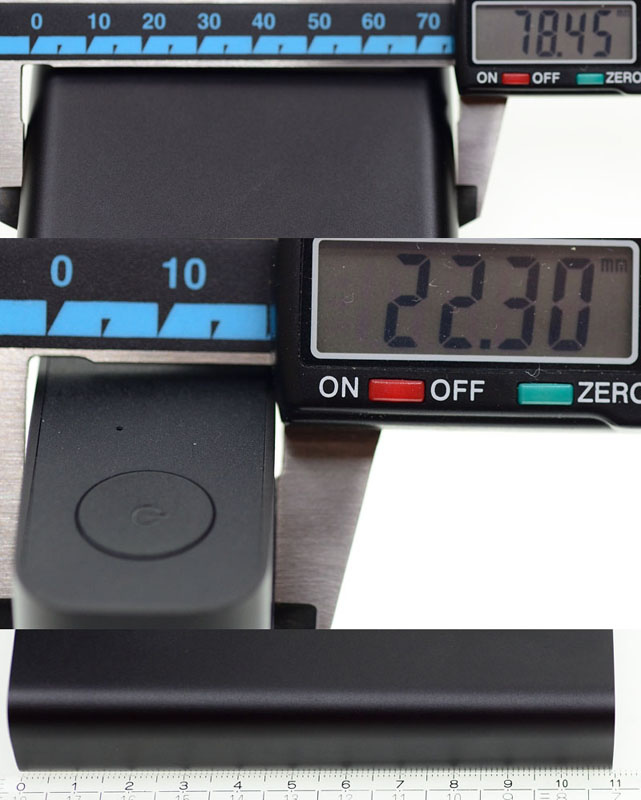

本體尺寸為110mmX78.5mmX22.3mm

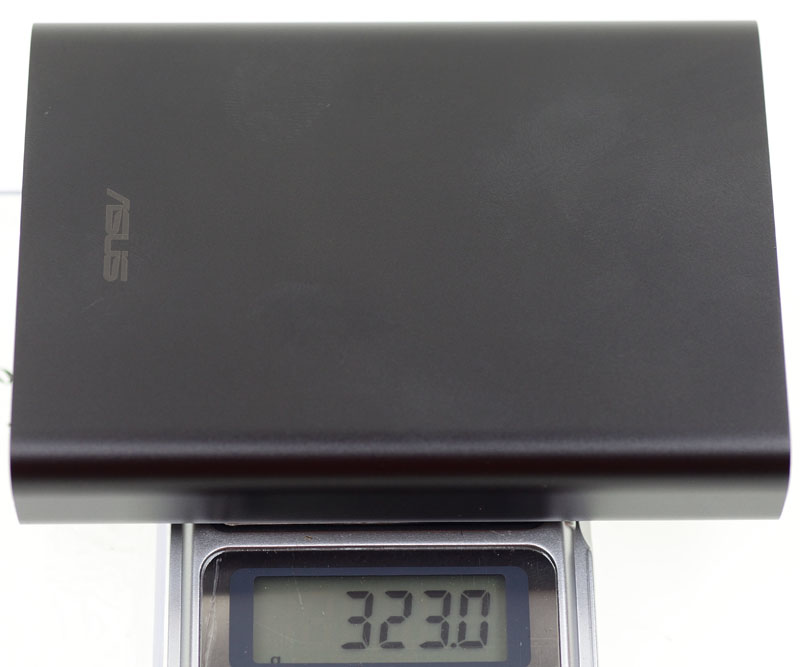

本體重量為323

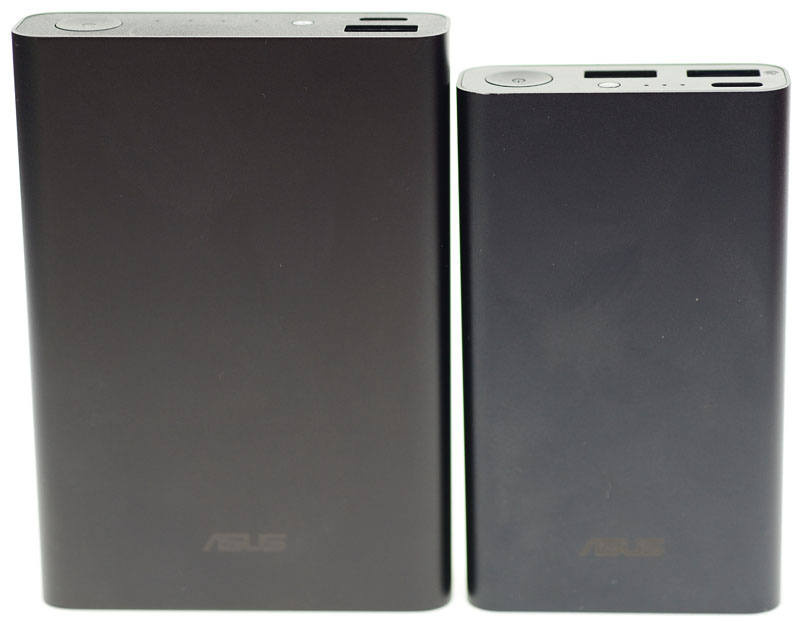

ZenPower Pro PD()ZenPower 10050C()高度比較,ZenPower Pro PD高度只略高一些(110mm VS 99.9mm)

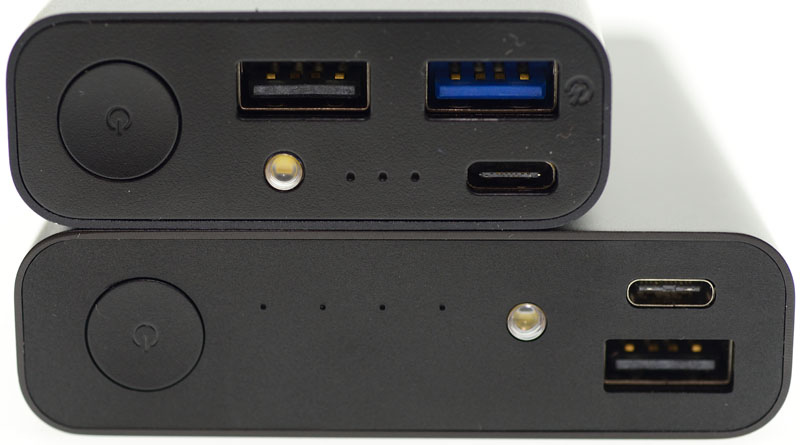

ZenPower Pro PD()ZenPower 10050C()厚度及寬度比較,ZenPower Pro PD比較寬(78.5mm VS 59.7mm),厚度都是22.2mm

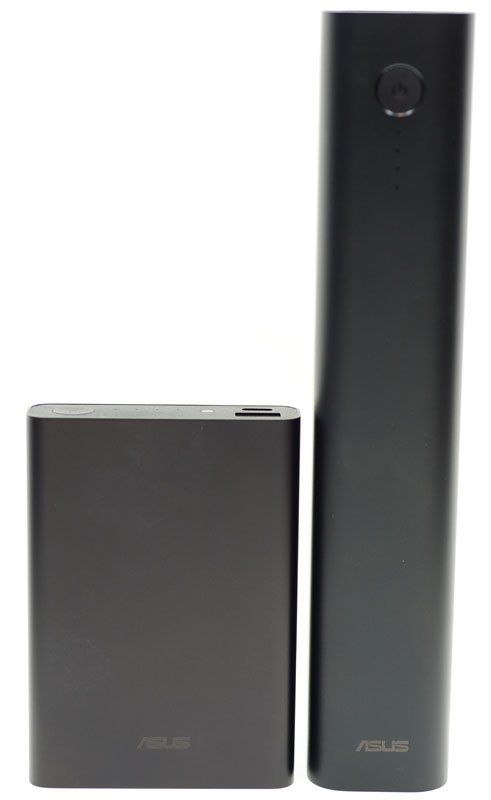

ZenPower Pro PD()ASUS第一代筆記型電腦PD行動電源ZenPower Max()比較,ZenPower Pro PD高度只有ZenPower Max的一半(11cm VS 22.2cm)

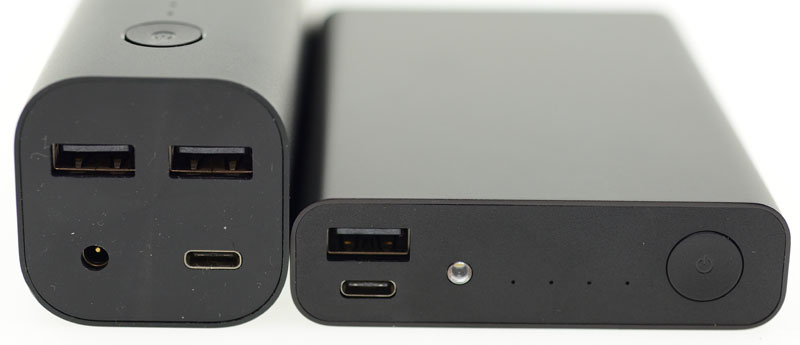

ZenPower Pro PD()ZenPower Max()比較,ZenPower Pro PD厚度也只有ZenPower Max的一半多一點(2.2cm VS 4.2cm),但寬度大約接近兩倍(7.8cm VS 4.2cm)

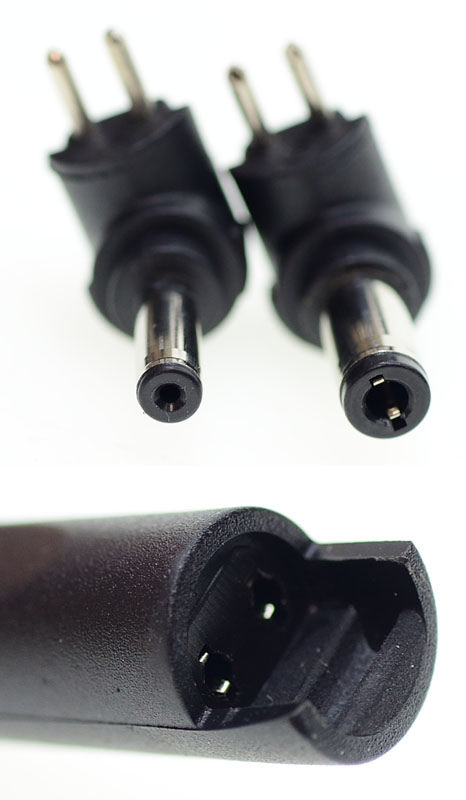

隨附一條USB-C轉傳統筆電DC插頭轉接線及兩個常用規格可更換式L型插頭

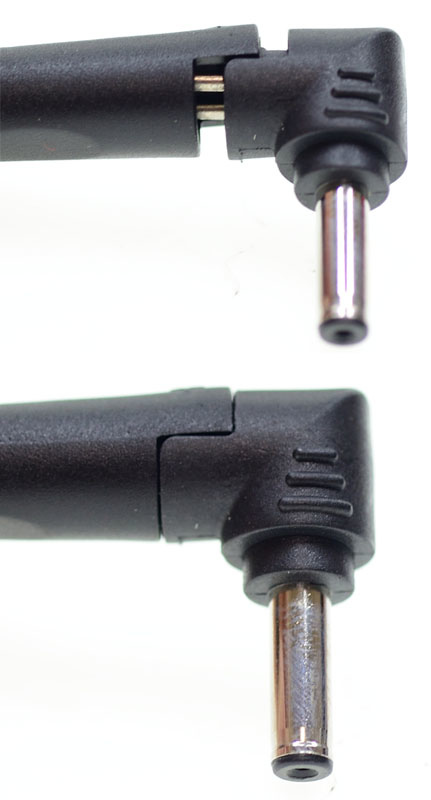

連接處具有防呆設計,插頭只能以一個方向插入,連接完成後變成L

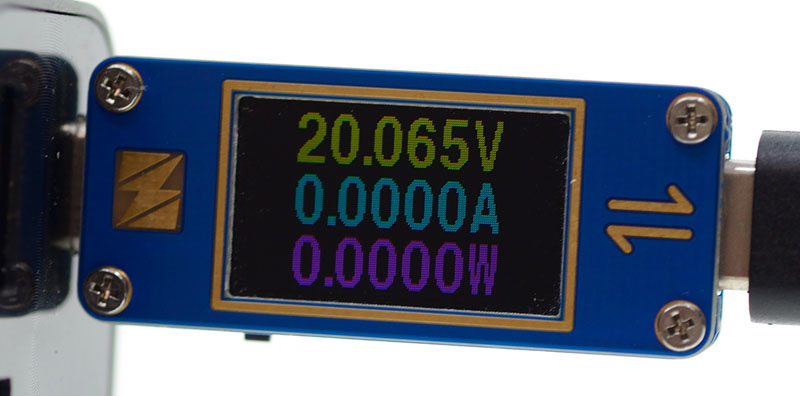

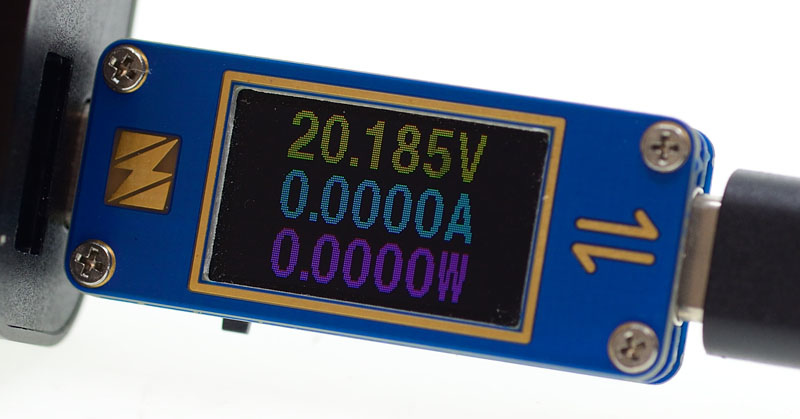

將轉接線直接插上ZenPower Pro PD,會直接輸出20V


這條轉接線也可以用在前一代ZenPower Max上,同樣輸出20V,相同的,ZenPower Max的轉接線也可以用在ZenPower Pro PD上,不過這條轉接線只能用在ASUS這兩款PD行動電源上,插在其他的USB PD電源裝置上是不會有任何反應的


ZenPower Pro PD結構維持ZenPower家族設計,金屬桶身外殼加上螺絲固定的上下塑膠內蓋,上下內蓋再貼上裝飾面板

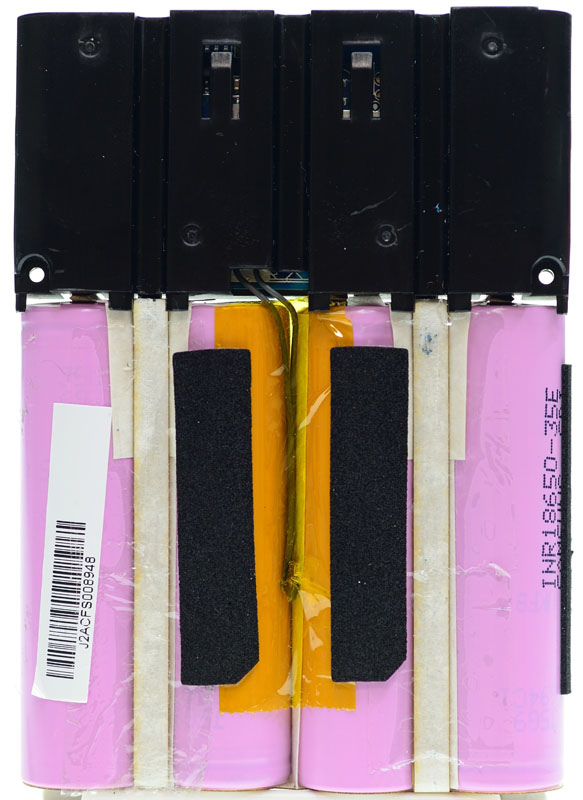

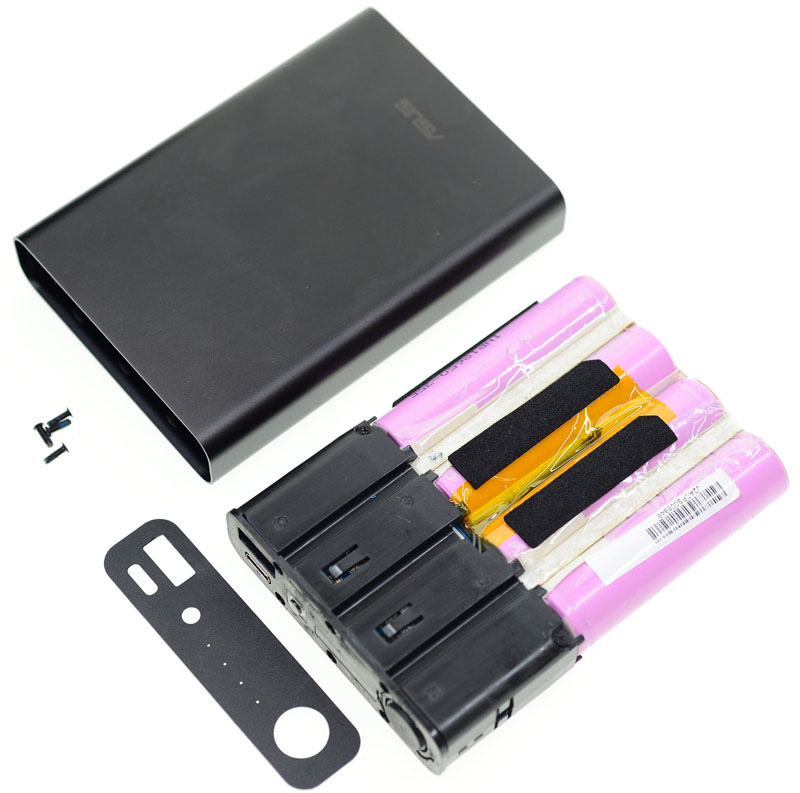

電路板部分裝在上方塑膠殼中,兩組塑膠殼用螺絲固定,讓電路板單元與鋰離子電池獨立開來,中間兩顆電池之間膠帶黏貼的黑色條狀元件是溫度感測頭,用來偵測電池的溫度,左右兩邊電池之間垂直白色帶狀物是用青稞紙絕緣貼片包覆的鎳帶,用來傳遞串聯電池分電壓至電路板

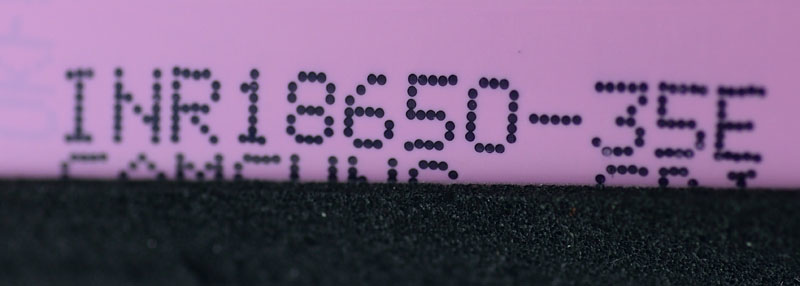

使用四顆三星SDI INR18650-35E 3.6V/3400mAh 18650電池,串聯組成14.4V/3400mAh電池組,並提供48.96Wh的電能,以3.6V換算就是13600mAh等效電容量


打開塑膠外殼,內部兩片電路板分別固定在兩邊塑膠殼上,兩片電路板之間用插針進行連接

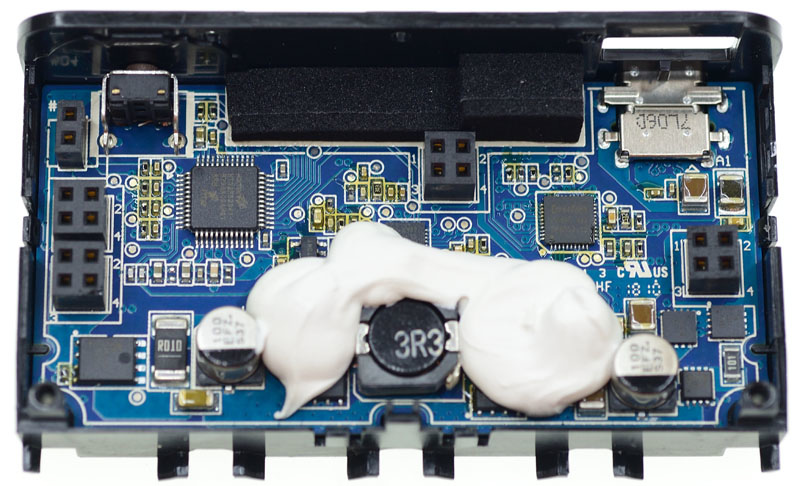

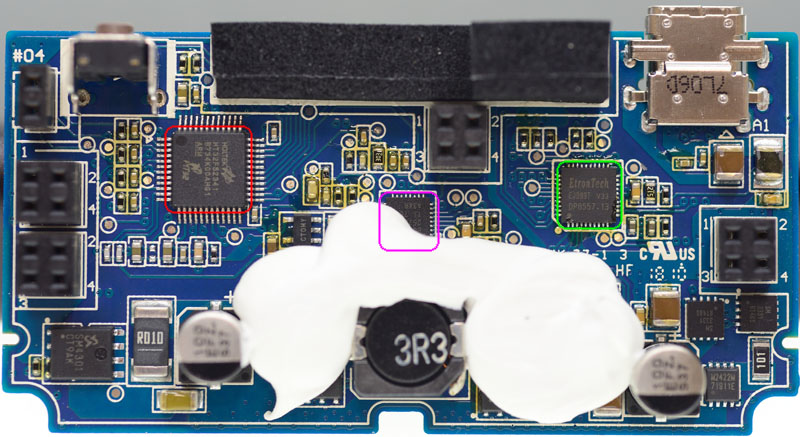

此片安裝了照明LEDUSB-C輸入充電/輸出放電的電源電路、PD 3.0協議晶片及微控制器,被大量白色固定膠覆蓋的是充放電控制IC及其週邊元件(MOSFET、電感、電容等)

紅框為HOLTEK HT32F52341 32位元ARM Cortex-M0+微控制器,負責整個行動電源的功能運作

紫框為TI BQ25703A多元化電池升降壓充電控制器,此款控制器支援USB 2.0USB 3.1Type-CUSB PD充電輸入設定,並具備電壓/電流調節功能避免充電輸入端過載,也支援從電池供電給USB(相容USB PD)

綠框為ETRONTECH EJ899T USB PD 3.0控制IC,可進行供電端及受電端雙向Power Delivery協議處理,使USB-C埠具備雙向USB PD 3.0快充功能,其傳輸電力規格最高可支援100W(20V/5A),並通過USB-IF協會認證

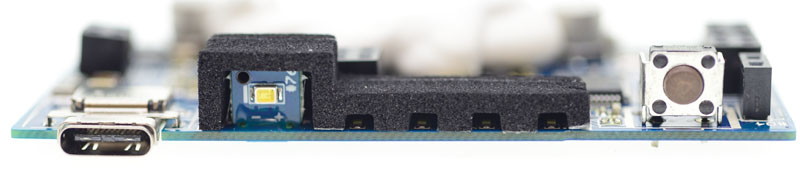

照明LED與四顆電量顯示LED之間有海綿材料進行間隔,避免溢光

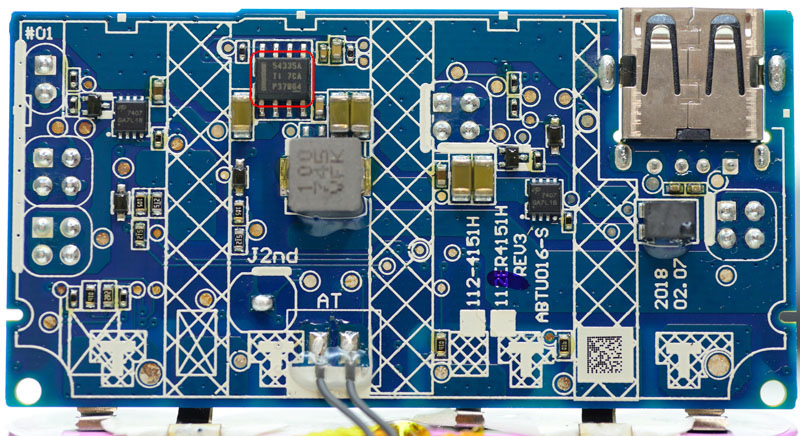

另一片電路板與電池相連,上面安裝電池保護電路及USB-A輸出5V轉換電路

紅框為TI TPS54335A同步降壓IC,將電池組電壓轉換成5V輸出

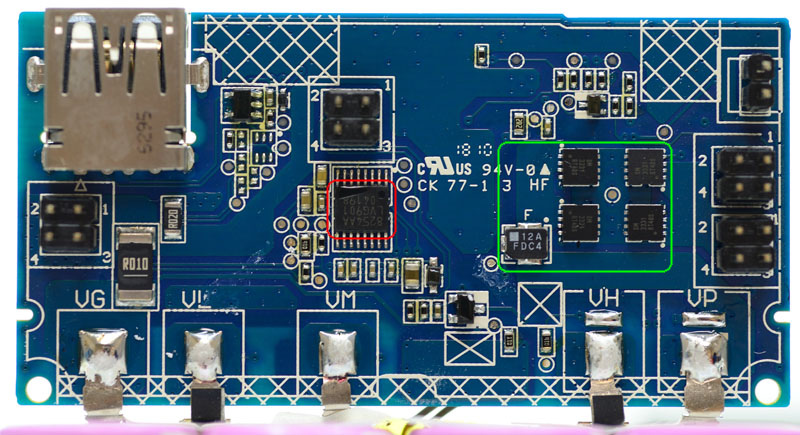

電路板背面,紅框處為ABLIC S-8254A/四節電池串聯用保護IC,綠框為鋰電池組保險絲及MOSFET,兩者共同組成鋰電池過充/過放/過電流保護電路

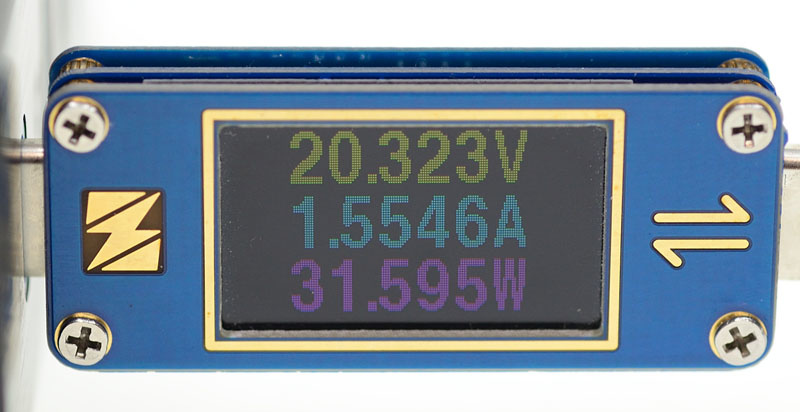

ZenPower Pro PD進行充電,使用輸出30W及以上的PD充電器時,最大充電輸入功率可達31W32W


使用PD充電時,30W32W輸入下兩個小時便可將行動電源充滿電

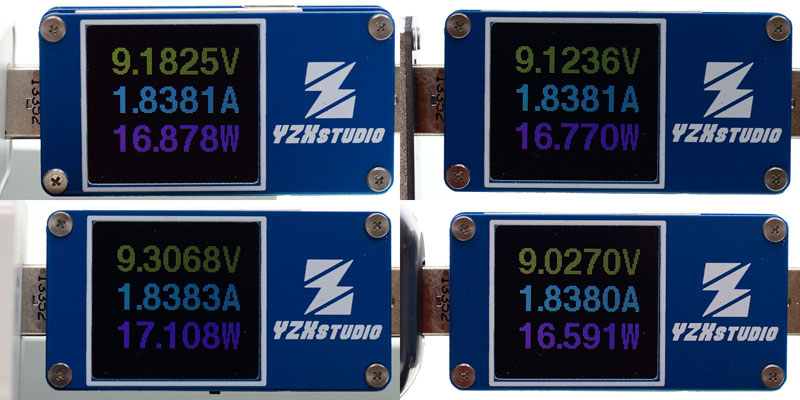

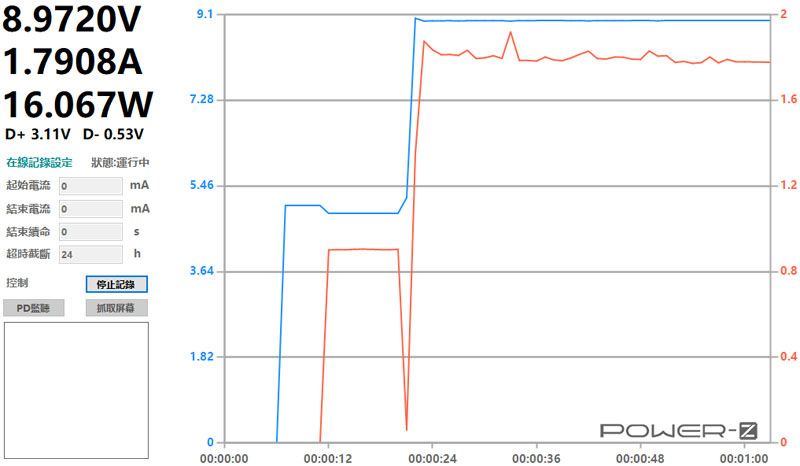

除了使用PD充電器外,也可以使用QC充電器,下圖使用四種支援QC 3.0的充電器對ZenPower Pro PD進行充電,充電功率均在16-17W(左上Innowatt QCAC-911,左下Letv EQ-24BCN,右上YZX ZC912P,右下HTC TC P5000-US)


使用QC3.0充電時,16-17W輸入下約在三個半小時便可將行動電源充滿電

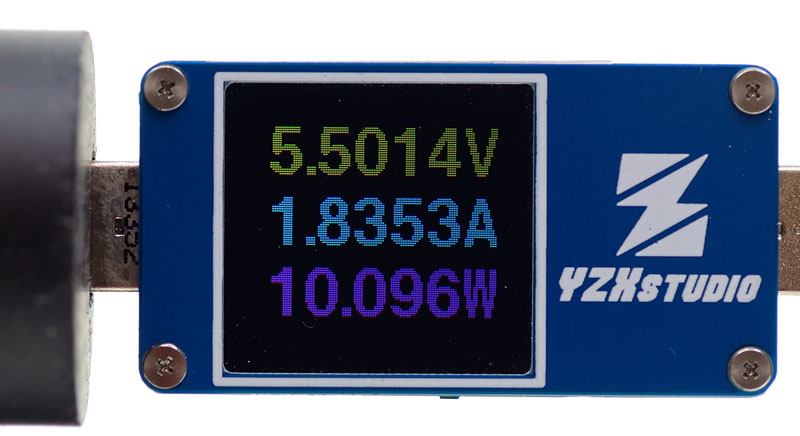

使用傳統5V充電器進行充電,充電功率約在10W左右(使用充電器為HP大豬頭)


當從USB-C進行充電時,USB-A亦可同步進行放電

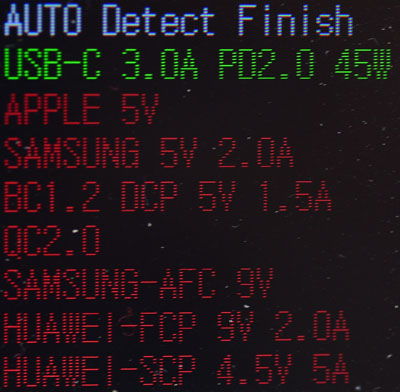

USB-C埠充電定義只支援PD,最大輸出3A/45W


支援的電壓電流組別有四組,分別是5V/3A9V/3A15V/3A20V/2.25A


5V/9V/15V/20V空載輸出電壓

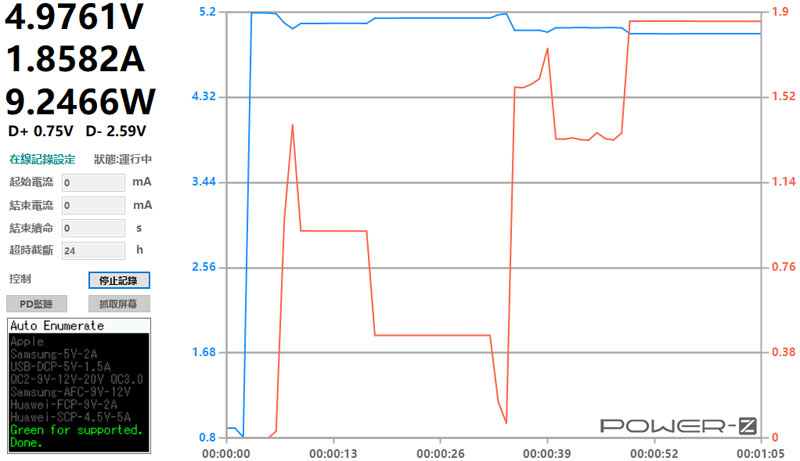

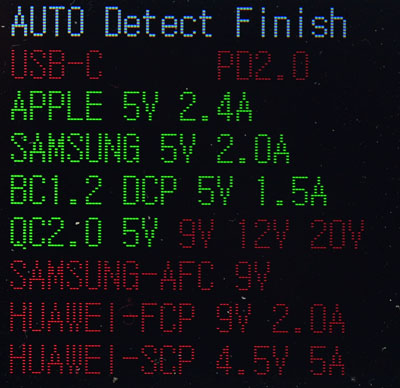

USB-A埠充電定義,支援APPLE 2.4ASAMSUNG 2ABC 1.2DCP 1.5AQC2.0 5V

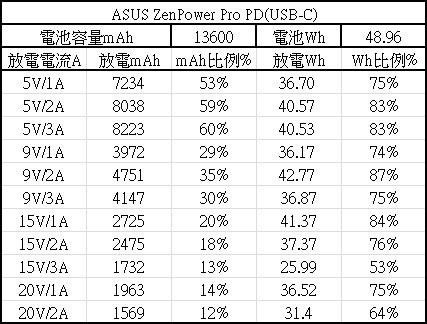

ASUS ZenPower Pro PD行動電源USB-C輸出埠5V/9V/15V/20V各段電流可用mAh及可用Wh數據表,最好的是9V/2A,有87%可用Wh,其他輸出可用Wh介於84%74%之間,但測試15V/3A20V/2A時,當電池電量低到一定程度後,輸出會降回5V,如果只計算輸出正常時的放電mAh/Wh來看,只有64%~53%的可用Wh比例,但此時電池電量尚未用盡,5V放電仍可以維持一段時間

額定電容量部分,5V/2A5V/3A測試值高於其標示的7600mAh9V/2A測試值高於其標示的4500mAh15V/1A測試值高於其標示的2500mAh20V/1A測試值高於其標示的1600mAh,其他輸出均略低於額定電容量


USB-C輸出埠5V輸出下1A/2A/3A的放電電壓與放電時間圖表

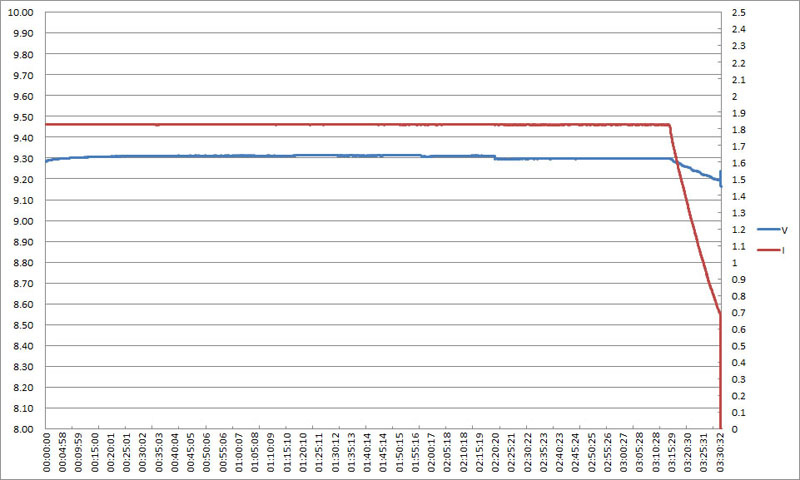

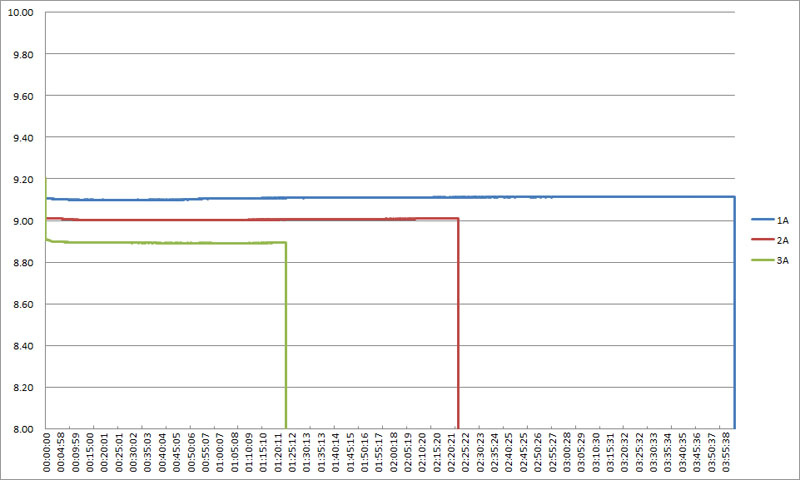

USB-C輸出埠9V輸出下1A/2A/3A的放電電壓與放電時間圖表


USB-C輸出埠15V輸出下1A/2A/3A的放電電壓與放電時間圖表,15V/3A在輸出後段會降回5V直到放電結束

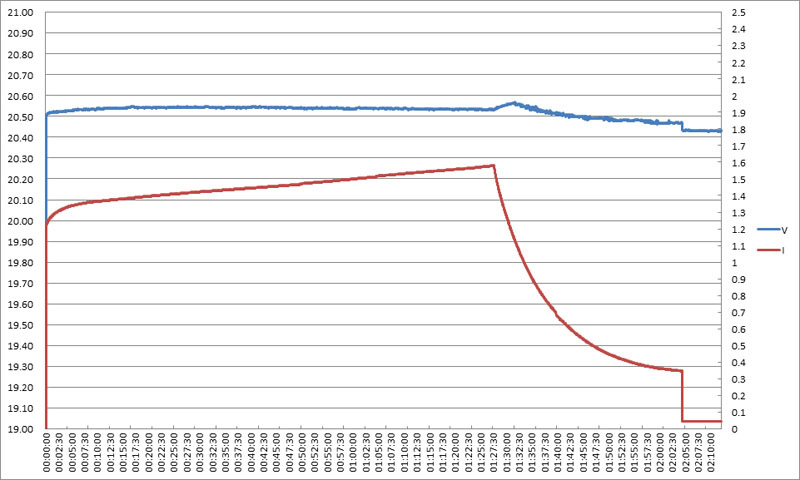

USB-C輸出埠20V輸出下1A/2A的放電電壓與放電時間圖表,20V/2A在輸出後段會降回5V直到放電結束

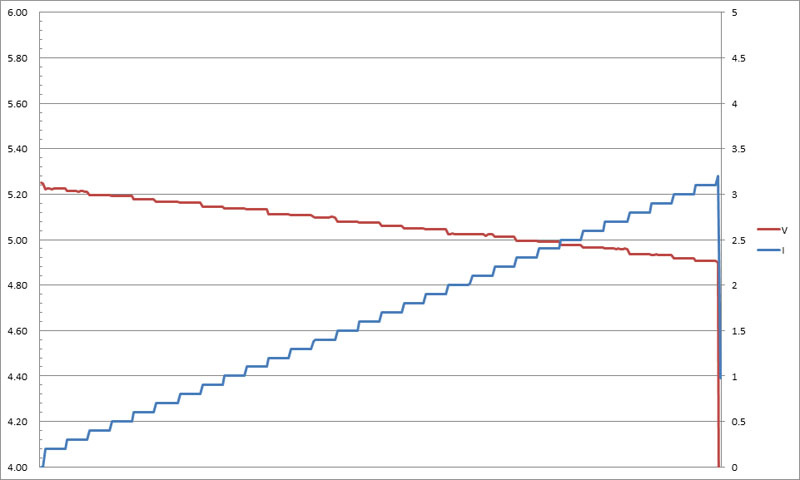

USB-C輸出埠5V輸出負載測試圖,輸出電壓隨電流增加而降低,當輸出電流超過3.1A,行動電源便會截止輸出

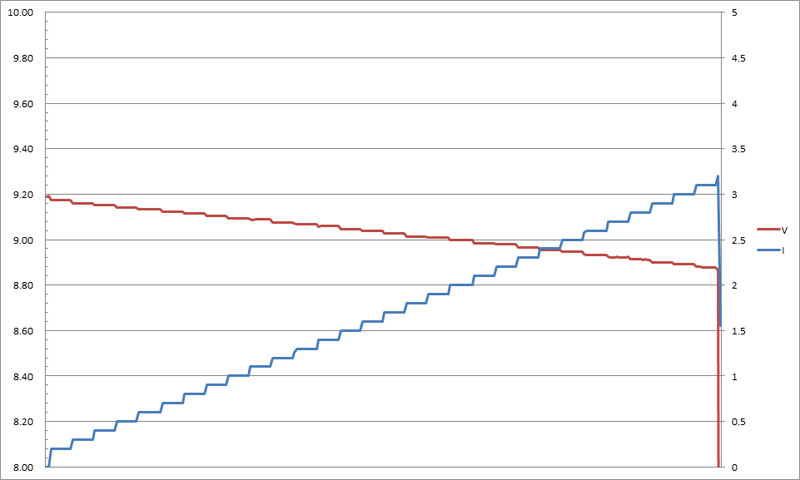

USB-C輸出埠9V輸出負載測試圖,輸出電壓隨電流增加而降低,當輸出電流超過3.1A,行動電源便會截止輸出

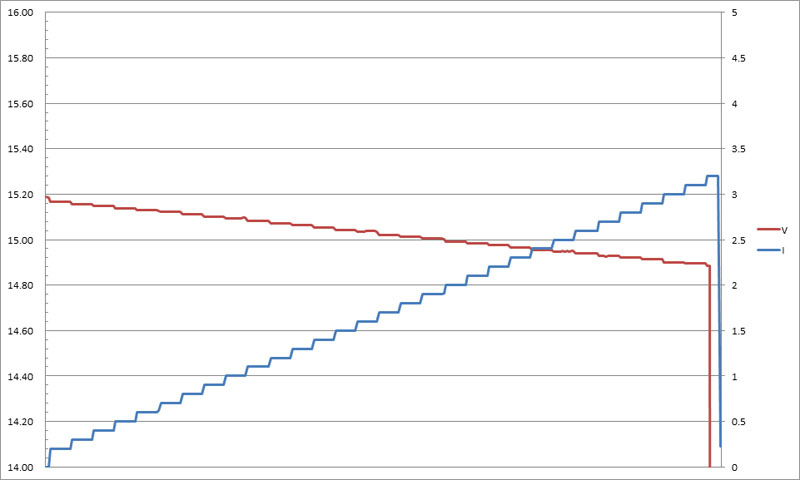

USB-C輸出埠15V輸出負載測試圖,輸出電壓隨電流增加而降低,當輸出電流超過3.1A,行動電源便會截止輸出

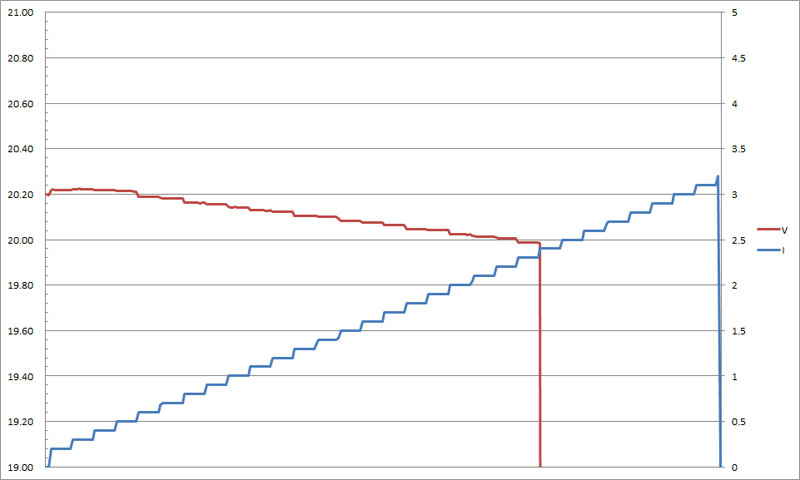

USB-C輸出埠20V輸出負載測試圖,輸出電壓隨電流增加而降低,當輸出電流超過2.3A,輸出會壓降至5V,直到電流超過3.1A行動電源才會截止輸出


ASUS ZenPower Pro PD行動電源USB-A輸出埠各段電流可用mAh及可用Wh數據表,最好的是5V/1A,有84%可用Wh,其他放電可用Wh介於83%-82%

額定電容量部分,測試值均高於其標示的7600mAh

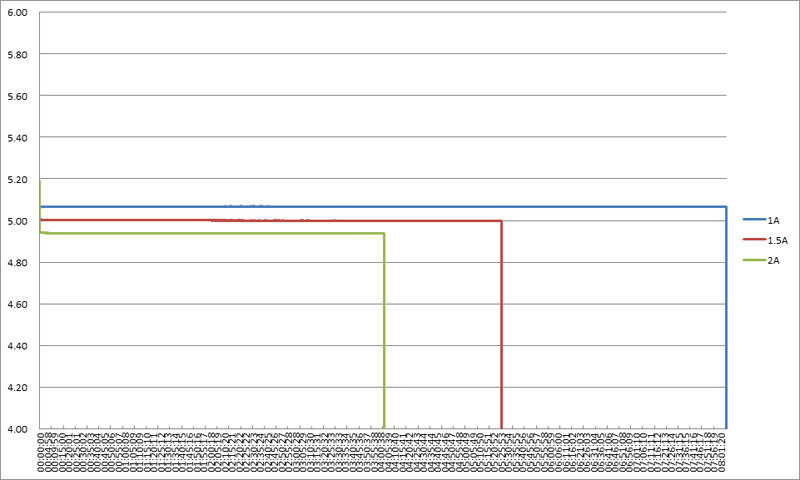

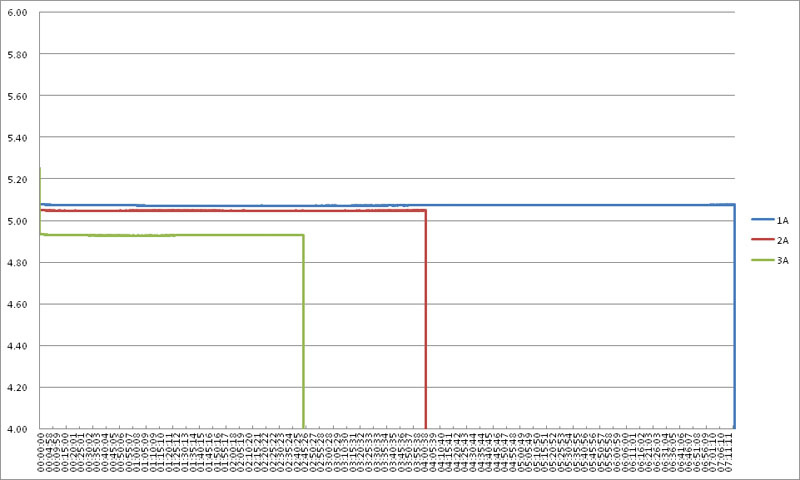

USB-A輸出埠5V1A/1.5A/2A放電電壓與放電時間圖表

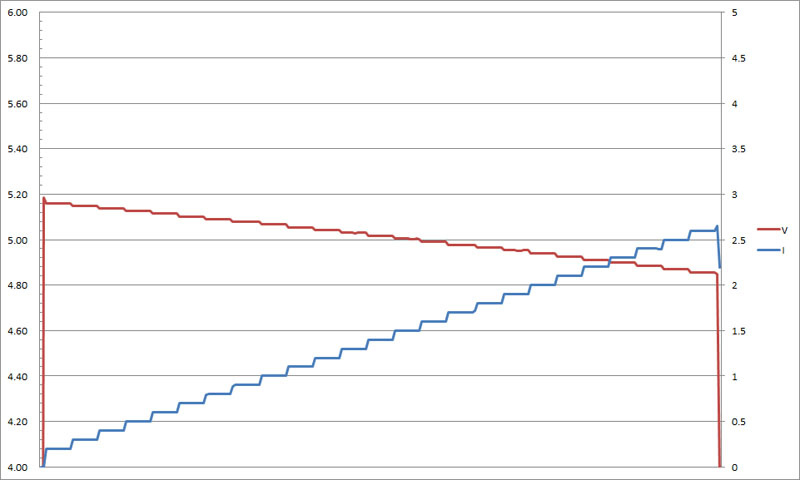

USB-A輸出埠5V的輸出負載測試圖,輸出電壓隨電流增加而降低,當輸出電流超過2.6A,行動電源便會截止輸出

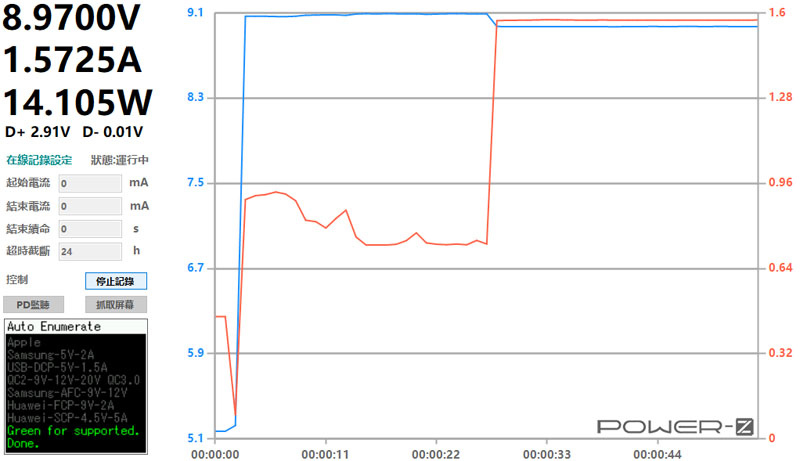

USB-CASUS ZenFone 5進行充電,可正常觸發PD充電,充電功率在14W


USB-CHTC U11+進行充電,可正常觸發PD充電,充電功率在16W

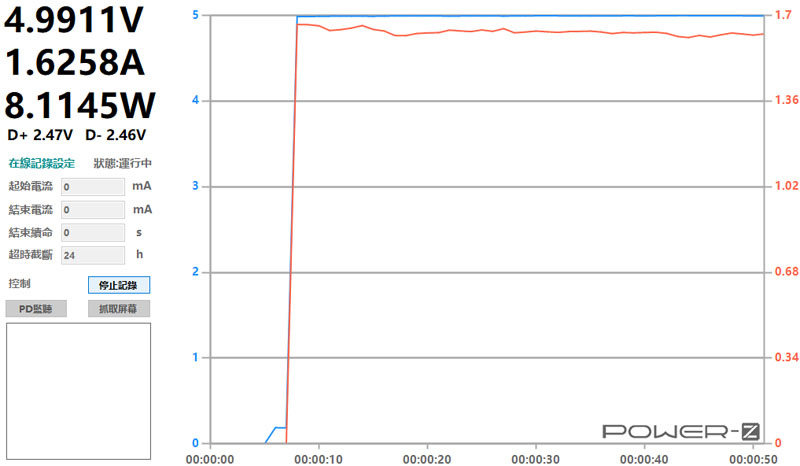

USB-AASUS ZenFone 5進行充電,充電功率在9W


USB-AHTC U11+進行充電,充電功率在7W


USB-AApple iPad2進行充電,充電電流可達到原廠充電器水準

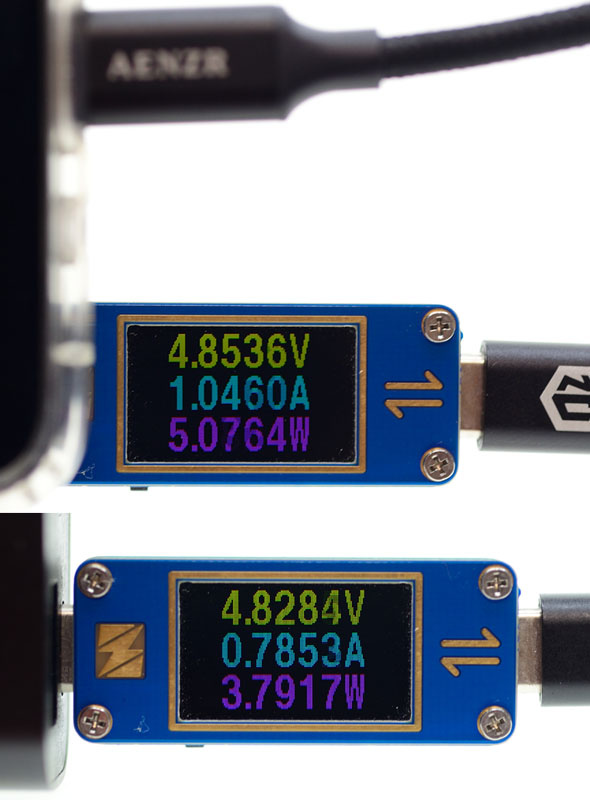

因為USB-C亦具備充電輸入功能,但是ZenPower Pro PD插上裝置後需要按下電源開關才會啟動輸出,所以若連接其他支援PD輸出的裝置,卻沒有按鈕啟動ZenPower Pro PD時,反而會變成裝置在替行動電源充電,例如下圖使用支援PDHTC U11+()ASUS ZenFone 5()連接ZenPower Pro PD,沒有按下啟動之前反而是手機在替行動電源充電




結論:

ASUS ZenPower Pro PD支援USB PD 3.0雙向快速充放,最大放電輸出可達45W,並附上傳統筆電轉接線及可更換式DC插頭,除了使用30W輸出PD充電器在2個小時充電完成外,也可使用QC充電器以17W功率在3個半小時把電充飽,並支援邊充邊用,鋁合金外殼增加質感及堅固性,不過為了保護電池,於高功率輸出(15V/3A20V/2A)下,電池電量降低至一定程度後輸出電壓會自動降回5V,從測試數據來看對可用Wh比例造成了影響,插上裝置後,需要手動按壓開關才能啟動輸出,忘了啟動輸出反而會變成裝置對行動電源充電的現象



報告完畢,謝謝收看
