目前PD充電器與行動電源逐漸開始普及,若是手上有需要較高輸入電壓的裝置(例如筆記型電腦),可以透過PD觸發器,讓PD充電器/行動電源當成電力供應來源,以下是YZXSTUDIO ZY12PDS PD觸發器簡介及測試

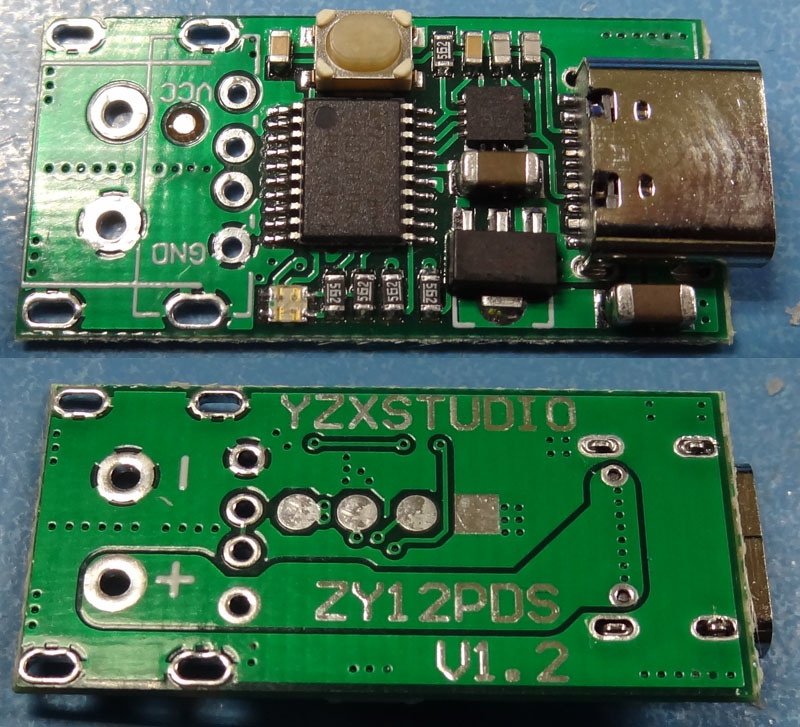

電路板正面及背面,正面有一按鈕開關(上)及三色指示燈(下),正面右側為USB-C插座,正面左側為正負極輸出焊接點

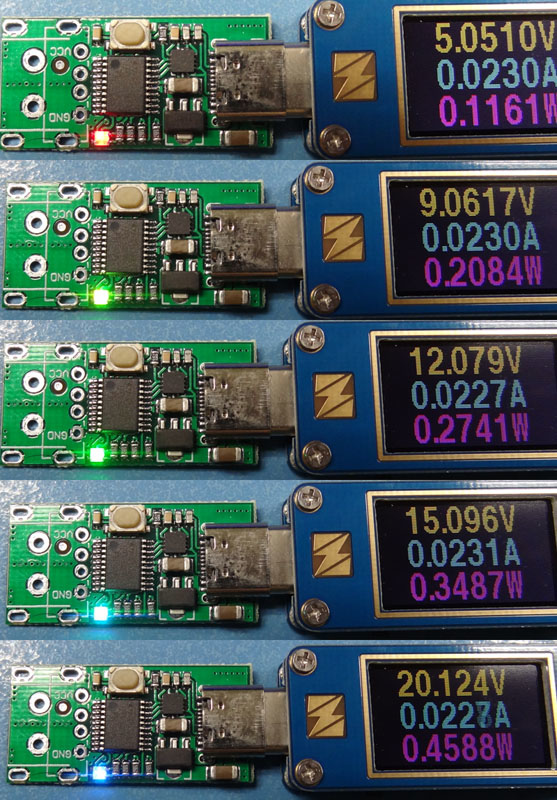

接上小米45W PD充電器,觸發其支援的5V/9V/12V/15V/20V各組電壓,三色指示燈透過不同燈色顯示目前所在組別
各組別與顏色,組別1紅色,組別2黃色(紅+綠),組別3綠色,組別4青色(藍+綠),組別5藍色,組別6紫色(紅+藍),組別7白色(紅+藍+綠)

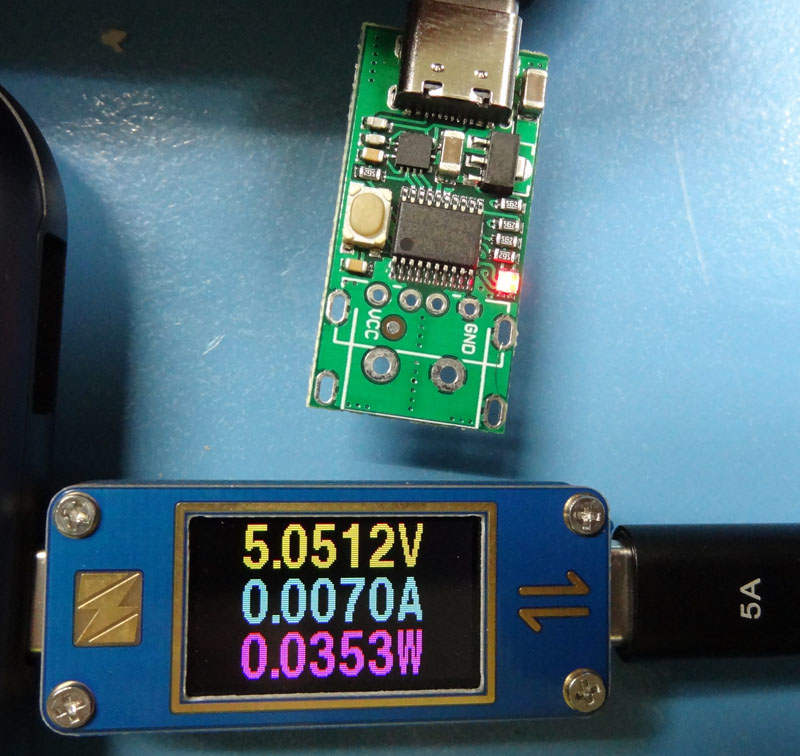

ZY12PDS觸發器本體消耗電流在7mA上下
按住開關再通電,此時正面的三色指示燈會快速閃動,放開開關後指示燈會停留在目前模式的顏色,短按開關切換模式,三色燈依設定模式改變顏色,設定完成後長按開關,三色指示燈會熄滅,表示設定完成,重新通電後就會以設定的模式來運作
紅色:用按鈕切換電壓組別
黃色(紅+綠):申請8-10V電壓
綠色:申請11-13V電壓
青色(藍+綠):申請14-16V電壓
藍色:申請18-20V電壓
紫色(紅+藍):申請最高的電壓
白色(紅+藍+綠):自動循環跳段

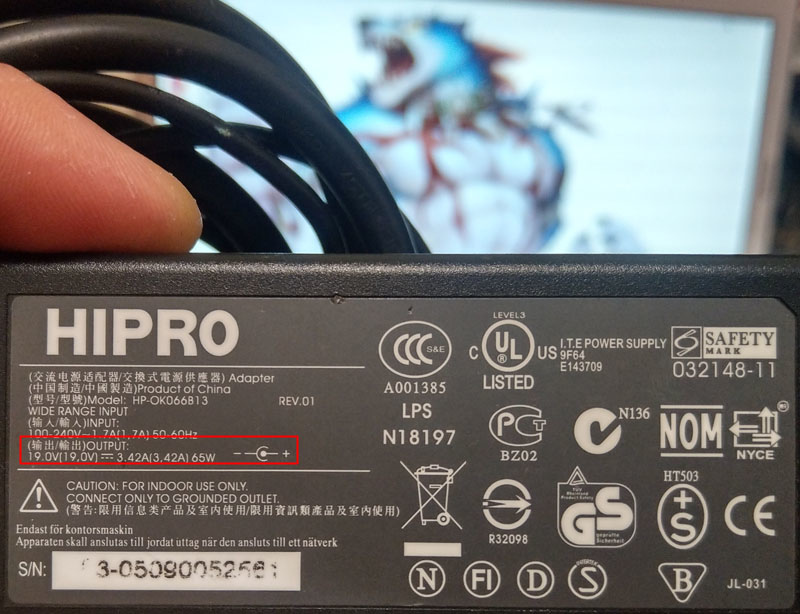

電路板上面正負輸出端點可以用來供電給需要用電的裝置,下面示範供電給筆記型電腦,首先要知道筆記型電腦的輸入電壓/電流/功率及DC插頭正負極參數,這在筆電隨附變壓器上面的標籤可以找到,例如下圖紅框處標示此筆電使用19V 3.42A 65W的變壓器

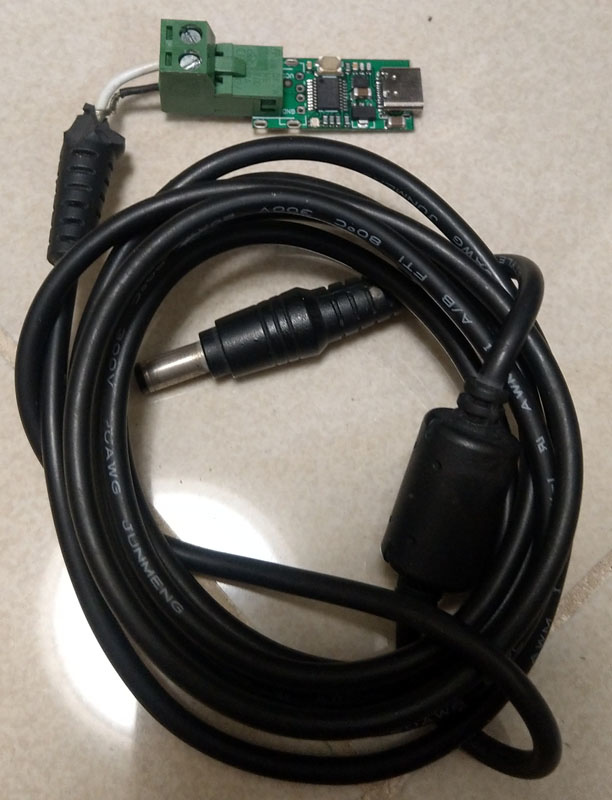

將ZY12PDS輸出端接上適合該筆電的DC插頭,需注意不要接錯正負極

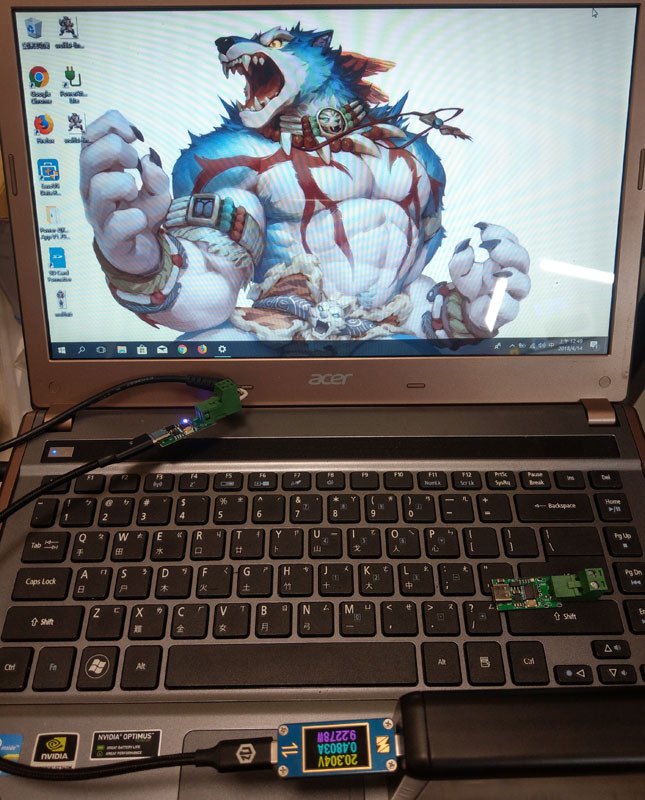

插上符合原配變壓器輸出功率的USB PD充電器/行動電源,這裡使用Energiemax PD+QC四輸出的75W充電器,其USB PD部分可以輸出60W,符合筆電的電力需求,按下ZY12PDS上面開關設定成20V輸出模式後,再把DC插頭插上筆記型電腦,之後就可以將筆記型電腦開機使用
因為此部測試用筆電的電池已經損壞,所以只能完全依賴DC插座的供電,若使用者手上筆記型電腦的電池還正常,則DC插頭插上去後就會開始充電

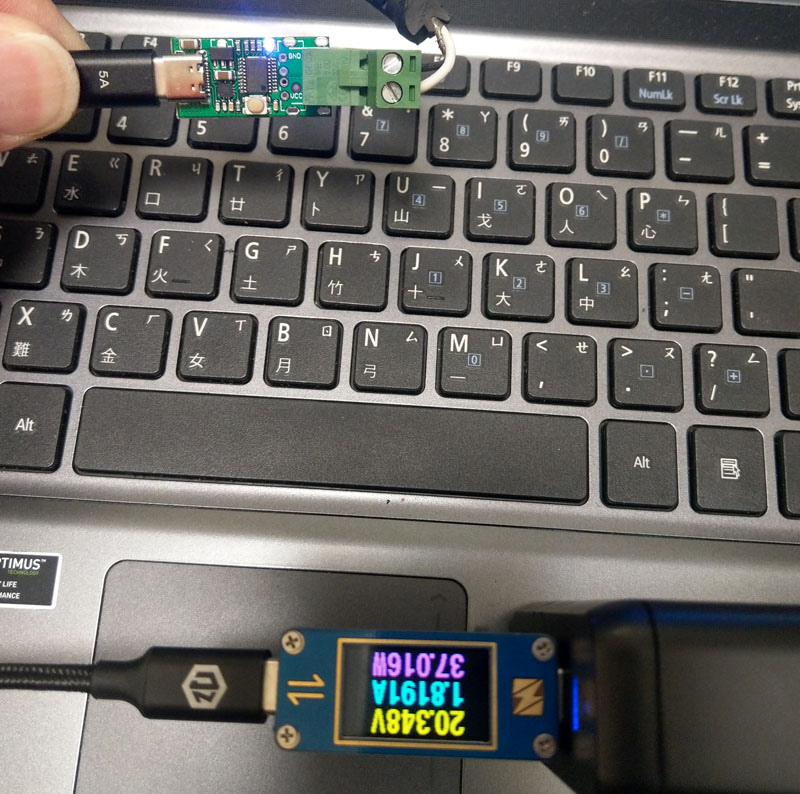

利用USB-C電壓電流表觀看ZY12PDS加上負載(筆電)的耗用電流及功率
使用注意事項:
1.ZY12PDS只能觸發出PD充電器/行動電源有支援的電壓電流組,不會生出支援組以外的電壓電流
2.需先將電壓切換完成後再連接負載,並注意負載所需電壓,不可超過其供電電壓需求,避免損壞裝置
3.連接時正負極必須正確,連接錯誤可能會損壞裝置或PD充電器/行動電源
4.將ZY12PDS設定成固定觸發模式後,需注意更換別的PD充電器/行動電源時,輸出電壓可能會跟著改變
報告完畢,謝謝收看
