上一篇已經介紹如何再利用筆電的LVDS面板，這次要說明新型筆電/平板eDP面板的再利用方式

什麼是eDP(Embedded Display Port)?

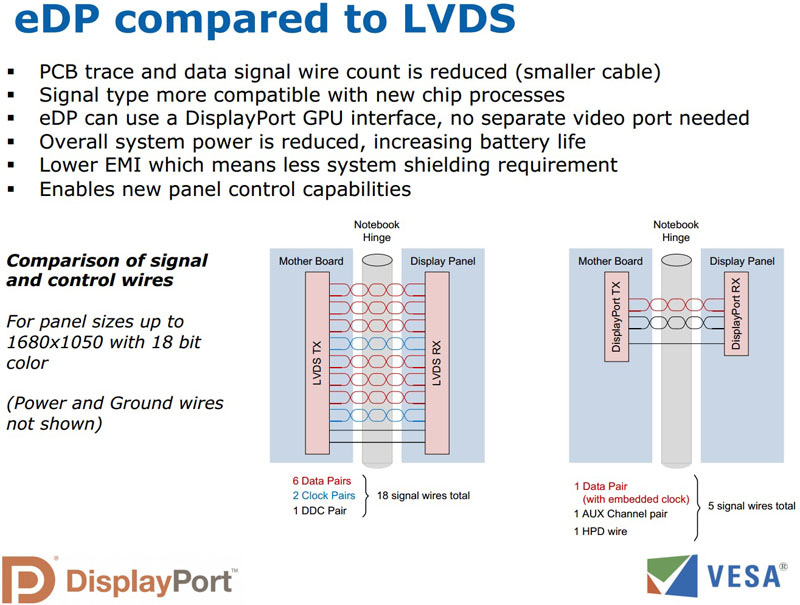

傳統筆電/平板的面板與顯示單元(GPU)連接的介面為LVDS(低壓差動信號)，為了顯示更高的解析度及更多的色彩深度，必須要增加LVDS通道數，會增加線路數量及接頭體積，且GPU為了要驅動面板，需要額外設置一組LVDS介面。目前筆電/平板面板的解析度越來越高，從FHD開始進入2K甚至4K的解析度，LVDS介面已無法承受高解析度/色彩深度所需的資料傳輸頻寬，取而代之的是eDP(Embedded Display Port)，eDP主要優點如下：

1.所需線路數量少，接頭可以縮小，尤其是輕薄型筆記型電腦(如Ultrabook)，因為轉軸空間縮小，線路數量少的eDP，能夠滿足其小空間及輕薄化的需求

2.eDP傳輸頻寬大，除可以對應高解析度面板外，也可以直接使用GPU的Display Port輸出來驅動面板，而不需獨立LVDS輸出埠

3.eDP的功耗較低，對於增加筆電/平板續航力有很大的幫助

4.eDP的EMI抵抗能力佳，可以避免EMI干擾影響顯示畫面品質

5.eDP除了傳輸影像資料外，還可以雙向傳輸其他數據封包(例如觸控面板或是音訊等)

以上的優點，讓eDP大量取代LVDS成為筆電/平板/手機的主要面板連接介面

這是一片15.6吋，Full HD(1920x1080)的筆電用eDP面板

面板背面，eDP接頭在右下處

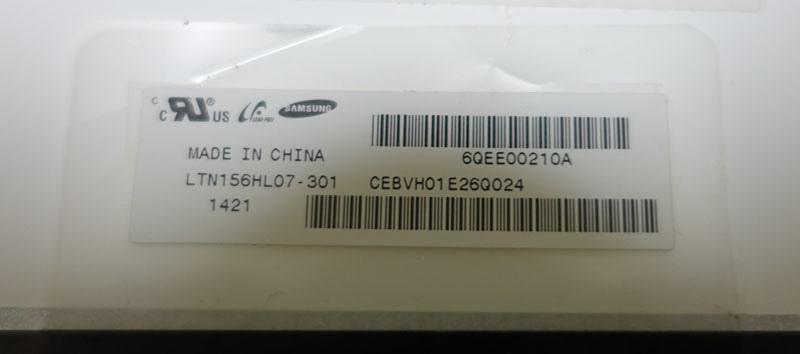

型號標籤，為三星LTN156HL07

從型號可以查到此片面板資訊，為PLS面板，解析度1920x1080，雙通道eDP 30pin接頭，3.3V輸入電壓

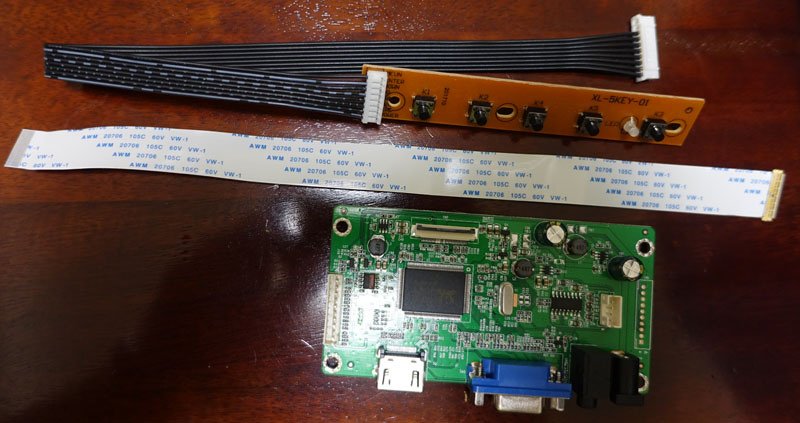

eDP面板驅動套件，因為目前尚未有萬用公板可對應eDP面板，所以都需要寫入韌體，購買時要將面板型號及參數提供給驅動板店家代為寫入可對應的韌體，才可以正常使用

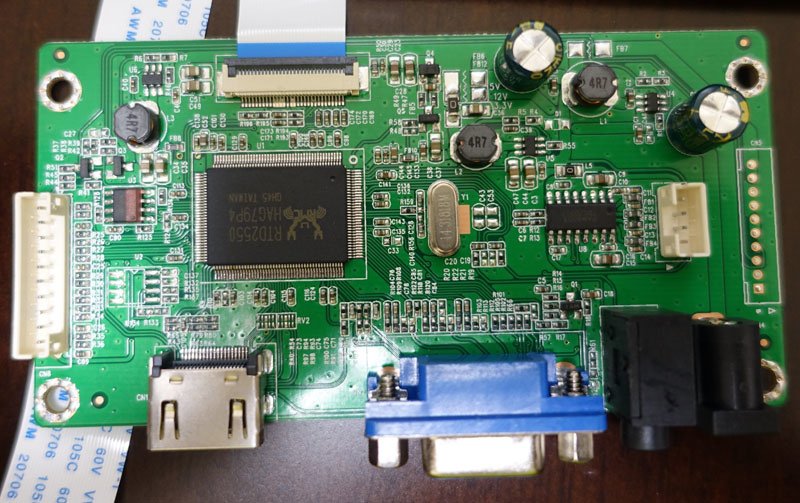

eDP面板驅動板，此片驅動板具備HDMI/VGA雙輸入，3.5mm立體音源輸入，雙聲道喇叭輸出

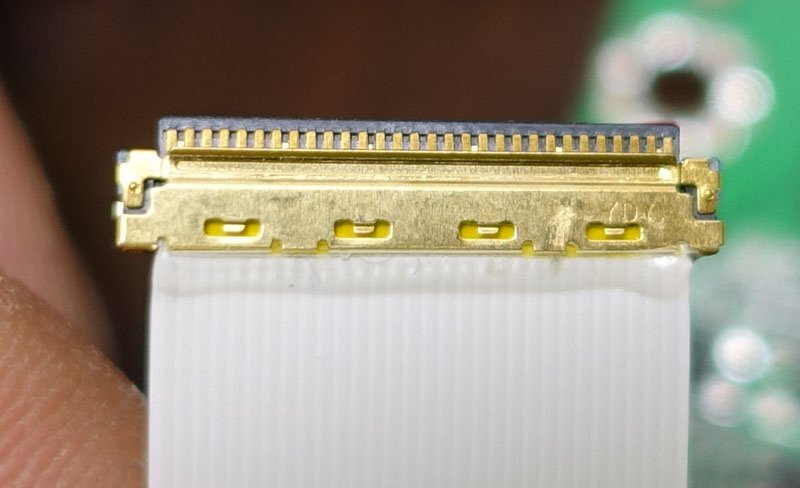

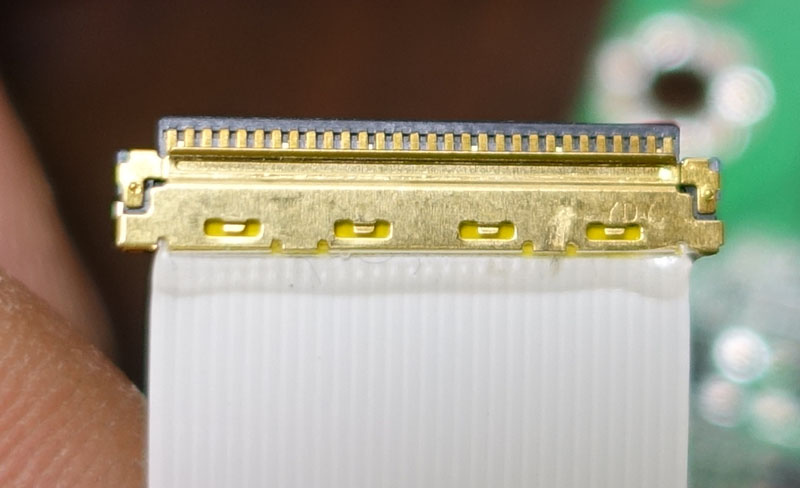

套件隨附的eDP面板連接線，為I-PEX 30pin規格接頭

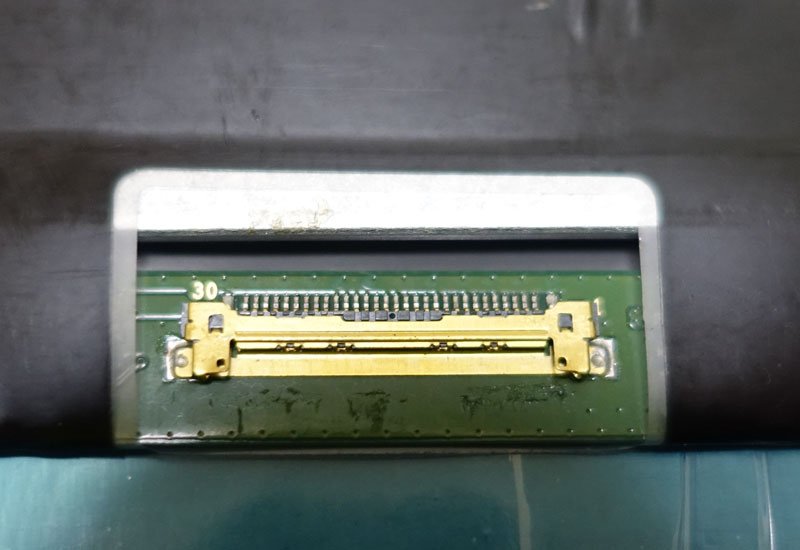

面板上的I-PEX 30pin母座

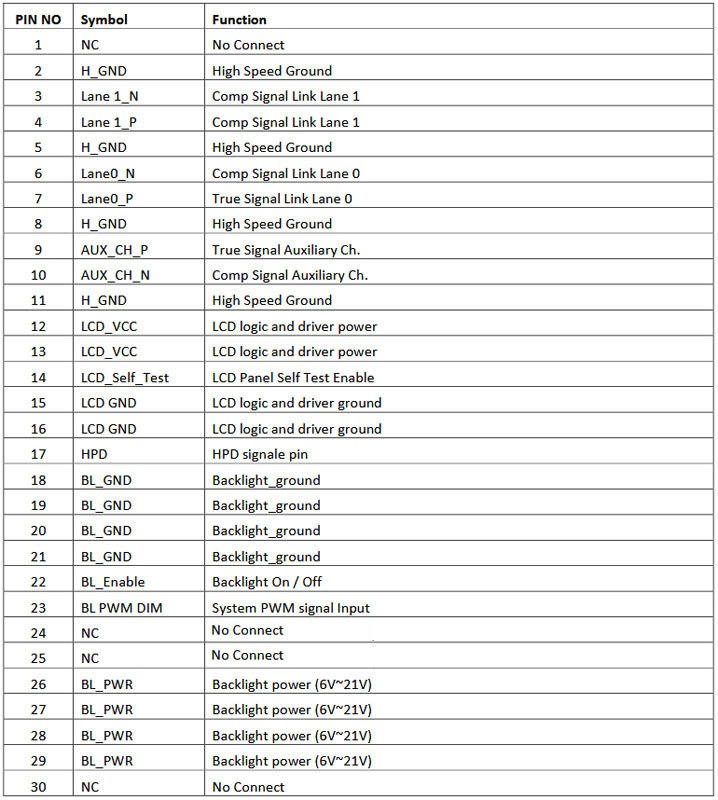

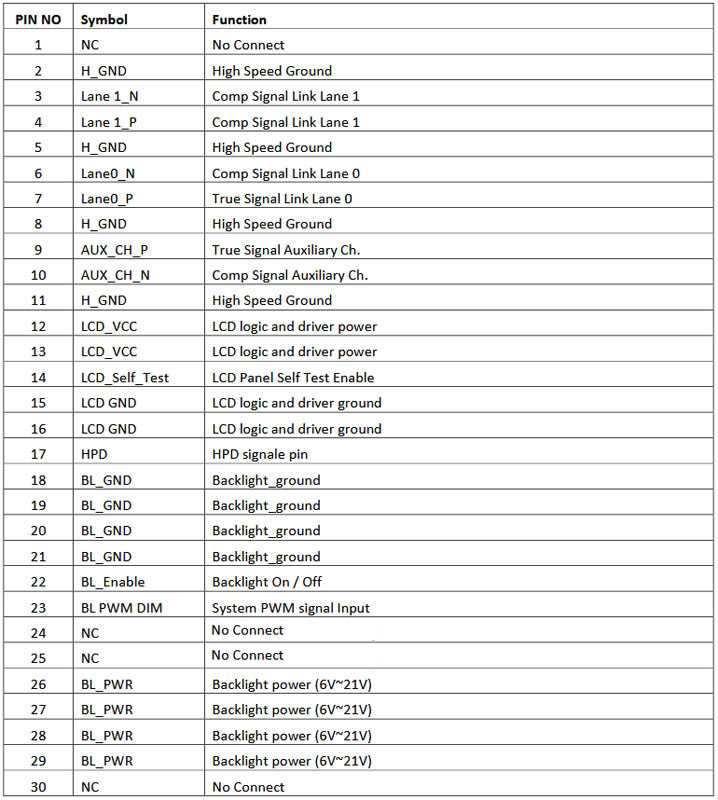

查詢eDP連接介面接腳定義圖，一般來說VESA標準規格介面下針腳定義會是一樣的，但如果是比較特殊的面板，接腳定義可能會不一樣，需要參考面板規格書

3/4為通道1，6/7為通道0，9/10為輔助通道，12/13為面板電源3.3V，15/16為面板電源負極，18/19/20/21為面板背光負極，22為背光啟動信號，23為背光亮度調節(PWM信號)，26/27/28/29為面板背光正極(6-21V)

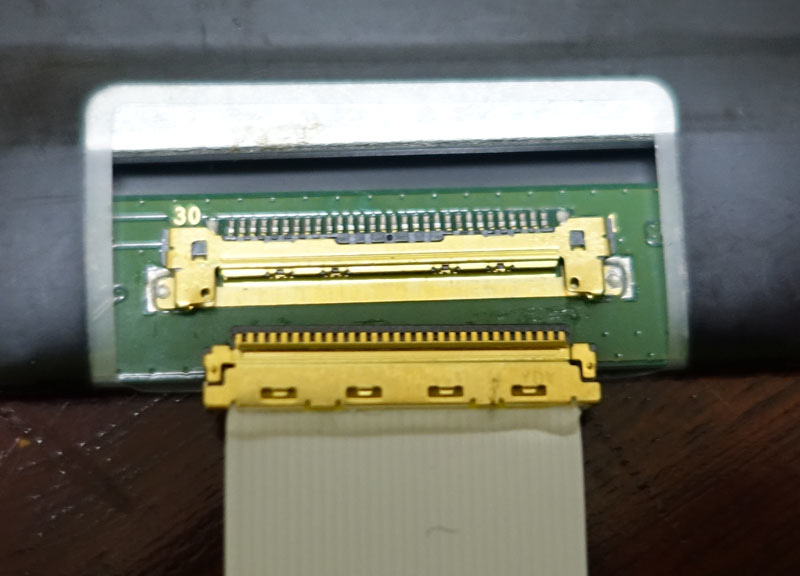

將面板排線接頭插上面板母座

確保完全插入

接上電源及信號，正常來說，寫入韌體正確(解析度、eDP通道數正確)，接線正確且各項輸入參數都在容許值，面板及驅動板沒有故障時，就會正常顯示

如果手上筆電是使用eDP介面，要更換成更好的面板(升級解析度或是TN換成PLS/IPS)，除了注意面板機構及接頭位置外，也要注意所能支援的eDP通道數、背光驅動/調光信號模式(分為類比式與數位式)，並選擇可以相容的面板，才能確保能正常顯示及運作，若是沒有把握，建議可以聯絡店家，把筆電帶去測試相容性

報告完畢，謝謝收看
