Seasonic 曾經在台灣失蹤好一陣子,直到最近才有大量回到大家眼前來

狼大跟網友借了一顆來測試~最近有想購買的朋友可以來看一下

海韻PRIME Titanium電源採用全模組化設計



電源供應器本體使用黑色消光烤漆處理,左右兩側有PRIME字樣銀色裝飾牌、海韻商標及Titanium字樣印刷,U字造型氣流通風開口

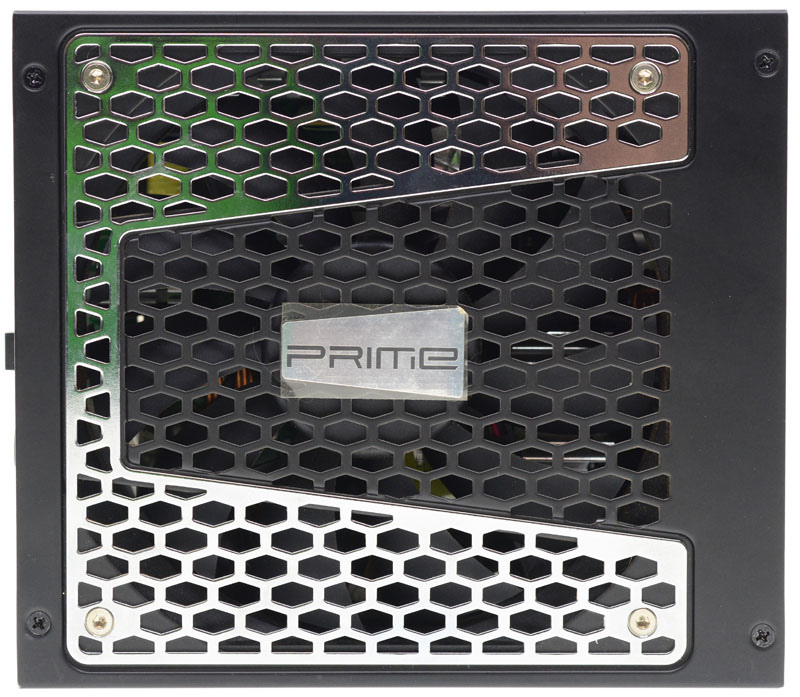

U字型金屬銀色面板與外殼本體共同組成風扇護網,中央有PRIME字樣銀色裝飾牌,使用沉頭六角螺絲固定風扇


網狀散熱出風口處有商標/輸入電壓標示銘牌、交流輸入插座、電源總開關及風扇模式控制開關

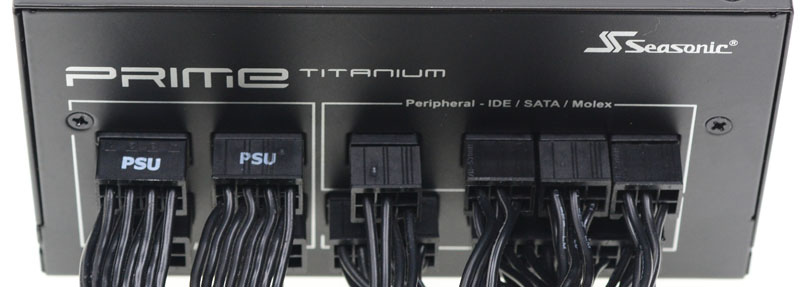

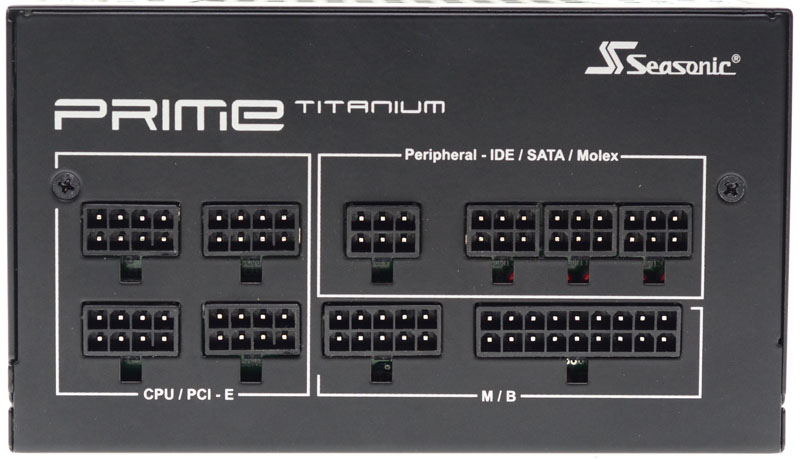

模組化插座處也有海韻商標及PRIME Titanium字樣,插座外有白色印刷標示連接裝置


輸出規格標籤,上有商標、產品名稱、型號、總輸出功率、輸入電壓/電流/頻率、各組輸出電流/功率、安規認證標誌、警告訊息、80PLUS認證標誌、產地,海韻PRIME Titanium為台灣製造


一組ATX20+4P編織網包覆模組化線路,長度為60公分

一組EPS12V 8P帶狀模組化線路,長度為65公分

一組CPU12V 4P+4P帶狀模組化線路,長度為65公分


三組PCIE6+2P帶狀模組化線路,兩組為單頭,長度為60公分;一組為一分二雙頭,第一段長度為55公分,接頭間長度為10公分

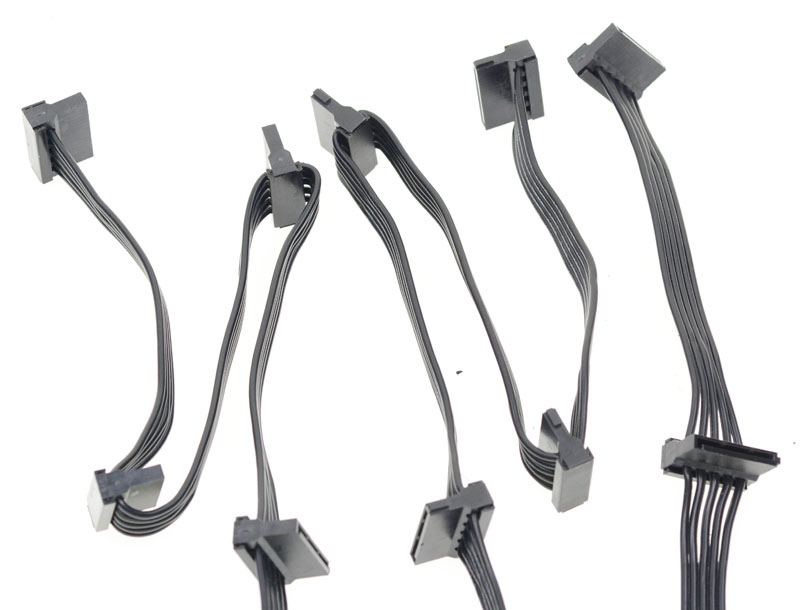

三組SATA帶狀模組化線路,其中兩組提供四個直角SATA接頭,一組提供兩個直角SATA接頭,三條第一段長度分別為40.5公分/38公分(四個頭)30公分(兩個頭),每組接頭間長度均為11.5公分


兩組大4P帶狀模組化線路,一組提供三個省力易拔大4P接頭,第一段長度為40公分;一組提供兩個省力易拔大4P接頭,第一段長度為30公分,每組接頭間長度均為12公分


將所有模組化線路插上的樣子,線組數量比插座多,可依照裝置需求自行調配使用的線組


內部結構圖,海韻PRIME Titanium這款電源並未採用鈦金電源常見的半無橋/無橋式APFC電路,而是使用低順向導通壓降的橋式整流器及微調電路來拉高轉換效率

主電路板功能分區如下:

紅色:輸入EMI濾波電路

黃色:橋式整流及APFC電路

水藍色:輔助電源電路5VSB

紫色:一次側全橋LLC諧振+二次側同步整流12V功率級

綠色:3.3V/5V DC-DC轉換電路子卡


使用HONG HUA鴻華HA13525M12F-Z 13.5公分12V/0.36A液態軸承(FDB)兩線式風扇,最高轉速為1800RPM

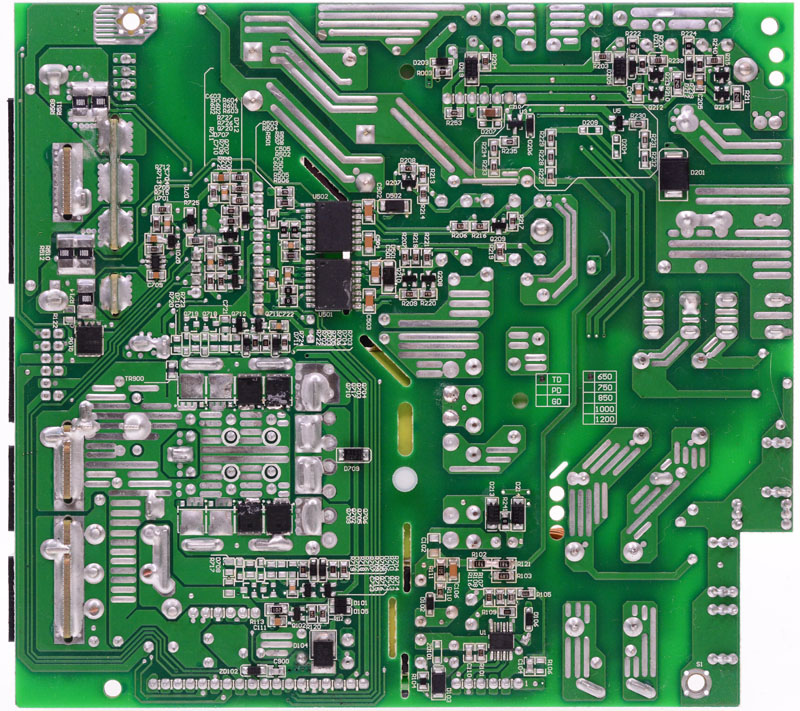

主電路板背面,大電流路徑採用敷錫來增大電流承載能力及協助導熱


交流輸入插座後方有一金屬隔離罩及透明絕緣片,裡面有電路板安裝輸入保險絲、X電容、Y電容

風扇切換開關線路、L/N電源線及上方磁環都有包覆絕緣套管


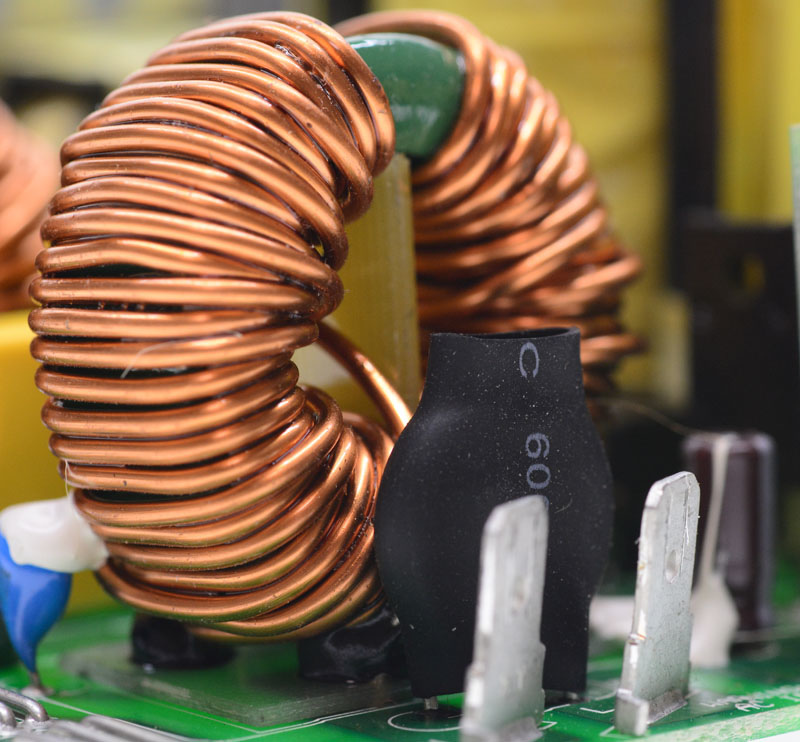

交流輸入端採用插片式連接器,突波吸收器有包覆絕緣套管,因為保險絲已經設置在交流輸入插座後方電路板上,所以主電路板上就沒有設置保險絲

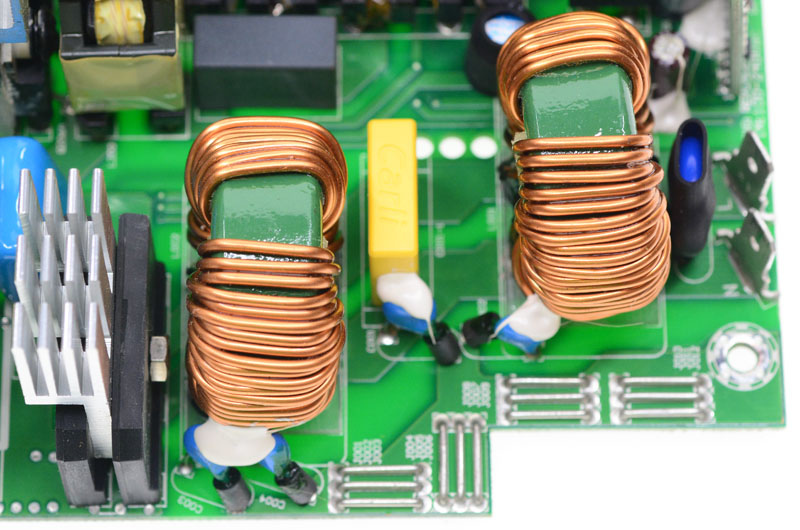

電路板上具備兩階EMI濾波電路


裝在散熱片上,採並聯配置的兩顆VISHAY LVB2560橋式整流器,25A*2電流規格對650W等級電源是太超過了,但使用此款橋式整流器主要是看上其較低的順向導通壓降Vf,一般橋式整流器的Vf1.1-1.4V,而這款LVB2560的最低Vf僅有0.76V,更低的Vf可以降低整流時的功率損失,並減少整流器的發熱量


方形封閉式APFC電感,以650W機種來說其體積相當小巧


固定在散熱片上的APFC功率元件,右側紅框處為兩顆Infineon IPP50R140CP Power MOSFET,中央綠框處為ROHM SCS110AG SiC Schottky Barrier Diode,因為都不是採用絕緣封裝,所以使用了絕緣墊圈及導熱墊片進行固定及絕緣,並塗抹散熱膏確保熱傳導能力,功率元件之間黃色方形元件是電流偵測用比流器

APFC電路控制子卡直立安裝在散熱片後方,並使用黃色聚酯薄膜膠帶緊緊包覆,控制核心為ON semi NCP1654 CCM PFC Controller


APFC電容採用兩顆Nippon Chemi-com 400V 470uF 105度電解電容並聯組成,由於空間因素,一顆使用比較矮胖的KMQ系列,一顆使用比較瘦高的KMR系列,兩顆大容量電容並聯確保此電源有足夠的Hold-up time(斷電保持時間)


全橋LLC諧振轉換器一次側採用四顆Infineon IPP50R199CP Power MOSFET,四顆MOSFET共用一片散熱片,因為採用非絕緣封裝MOSFET,為了避免短路,使用絕緣墊圈及導熱墊片進行固定及絕緣,同樣塗抹散熱膏確保熱量能順利傳導


一次側LLC諧振槽的諧振電感(紅框)、諧振電容(水藍框),紫框為偵測一次側電流的比流器,諧振電感與比流器外包覆黃色聚酯薄膜膠帶,主變壓器右下的固態電容外面包覆絕緣套管進行二次絕緣強化


右側子卡為12V功率級控制核心,採用虹冠CM6901T6X SLS(SRC/LLC+SR)諧振控制器,控制一次側全橋LLC諧振轉換器及二次側12V同步整流MOSFET

左側子卡為風扇轉速控制子卡


子卡位置的主電路板背面有兩顆SILICON LABS Si8230BD/低端隔離驅動IC,其隔離絕緣電壓可達到5KV,用來取代隔離驅動變壓器,作為CM6901T6X控制器與一次側全橋LLC諧振轉換器MOSFET之間隔離驅動的橋樑


輔助電源電路一次側功率元件使用STF6N65K3 Power MOSFET,變壓器上包覆黃色聚酯薄膜膠帶

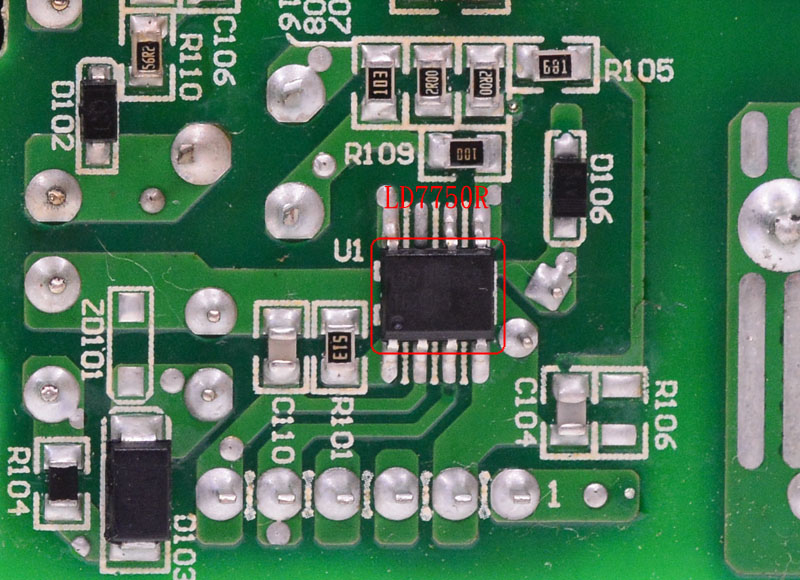

輔助電源電路一次側採用Leadtrend LD7750R PWM控制器,安裝在主電路板背面


二次側12V同步整流元件位於主電路板背面,使用四顆ON semi(FAIRCHILD)FDMS015N04B MOSFET(紅框)組成二次側全波整流電路,旁邊銅箔採大面積敷錫來加強電流傳導能力,並導出MOSFET熱量至電路板及正面金屬散熱片


主電路板背面與外殼空間處有貼上一塊導熱貼片,協助將二次側MOSFET區域的熱量傳導至電源外殼上,上方的洞與溝槽都是被電路板上焊點擠壓出來的

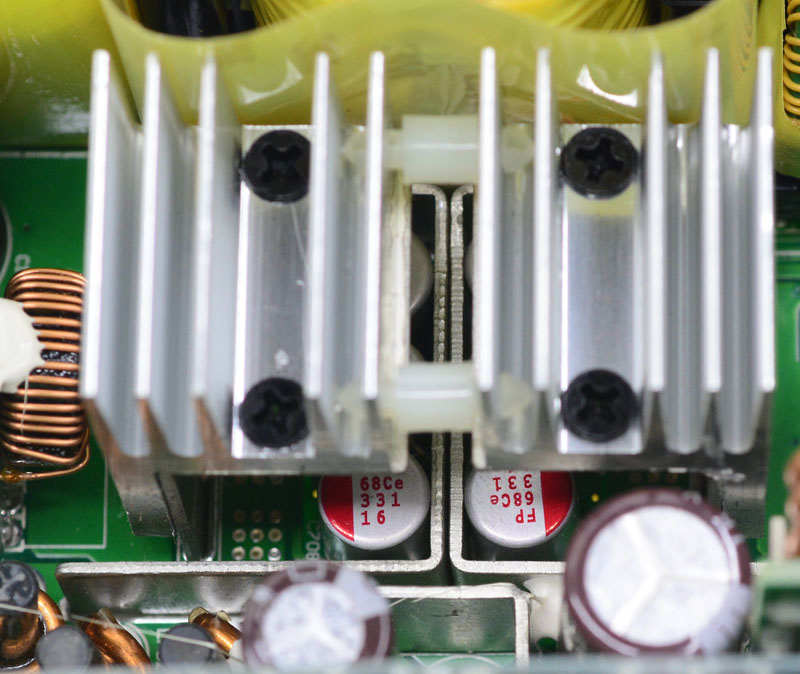

主變壓器旁用來輔助二次側同步整流元件散熱的金屬散熱片,散熱片下方有12V輸出CLC濾波電路用六顆Nichicon固態電容


12V輸出CLC濾波電路的直立電感與Nippon Chemi-con電解電容


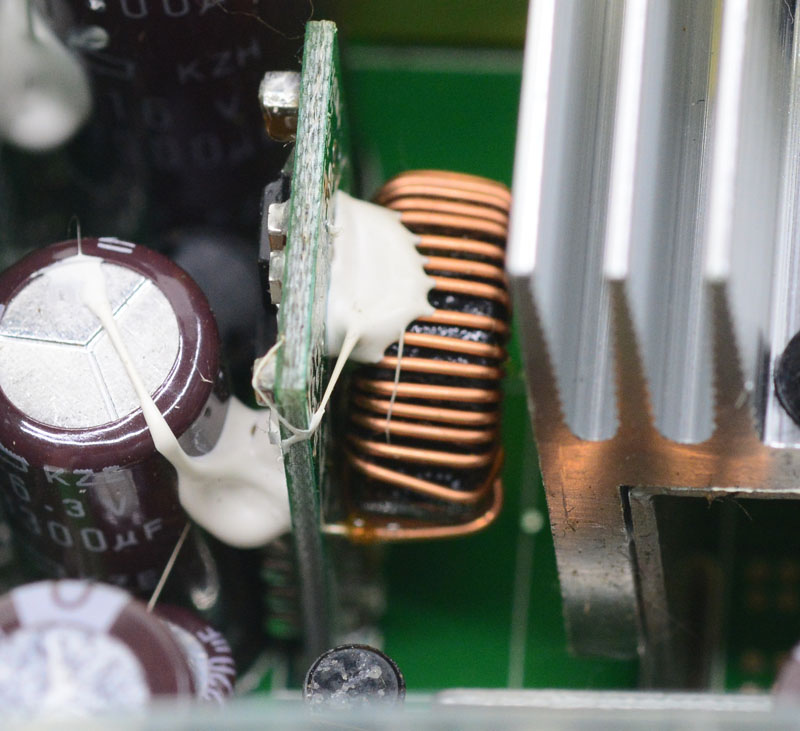

二次側散熱片旁邊安裝一個小片DC-DC電路子卡,使用一顆Lite-on LSP5523同步降壓IC,將12V轉換成-12V


3.3V/5V DC-DC電路子卡,負責將12V轉換成3.3V/5VDC-DC電路子卡正面配置輸入/輸出濾波用電感及Nippon Chemi-con/Nichicon固態電容,子卡背面安置ANPEC APW7159C雙通道同步降壓PWM控制器,各別驅動兩顆Low Side及一顆High Side的交換式同步降壓電路,使用的功率元件均為Infineon BSC0906NS MOSFET,共有六顆,分別將12V轉換成3.3V/5V


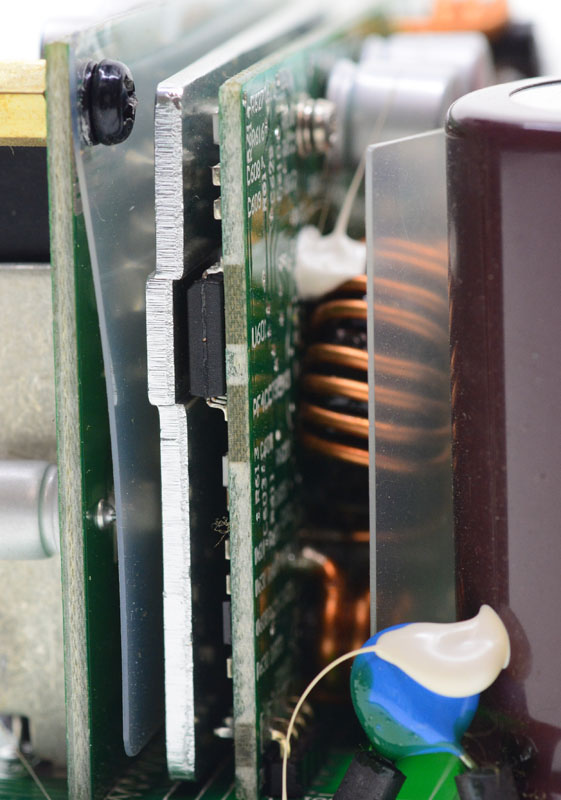

DC-DC子卡背面還有覆蓋一片散熱用金屬板

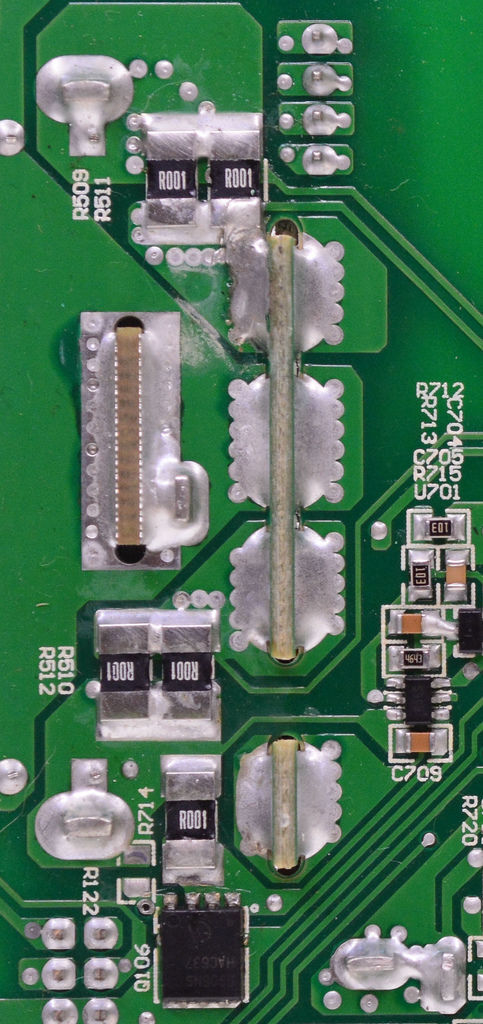

3.3V/5V輸出電流偵測用分流器直接安置在DC-DC子卡輸出焊點至模組化插座電路板焊點之間


位於側邊子卡上的偉詮WT7527V電源管理IC,提供輸出過電壓/欠電壓/過電流保護、接受PS-ON信號控制及產生Power Good信號


模組化輸出插座電路板背面,上方插座焊點有敷錫,加上濾波/退耦用表面黏著積層陶質電容,並使用透明絕緣片整片蓋住保護


模組化輸出插座電路板正面,使用四支實心金屬條固定電路板,同時也作為傳送輸出電能的導體,上方配置不少固態電容(Nippon Chemi-con/Nichicon產品)來強化濾波/退耦效果




接下來就是上機測試



測試一:

使用電子負載,測試輸出的轉換效率,同時使用紅外線熱影像相機擷取電源內部運作紅外線熱影像

電子負載機種為四機裝,每機最大負荷量為60V/60A/300W,分配為一組3.3V、一組5V及兩組12V

測試從無負載開始,各機以每1安培為一段加上去,直到達到電子負載極限(12V26A)3.3V/5V則受限於電源本體總和功率輸出能力

使用設備為ZenTech 2600四機電子負載(消耗電力)HIOKI 3332 POWER HiTESTER(測試交流輸入功率)SANWA PC5000數位電表(測試線組末端的各組輸出電壓)



3.3V/5V/12V綜合輸出下各段轉換效率表,於輸出60%3.3V/5V達到電源供應器最大總和功率限制,故後面測試的3.3V/5V電流就不再往上加

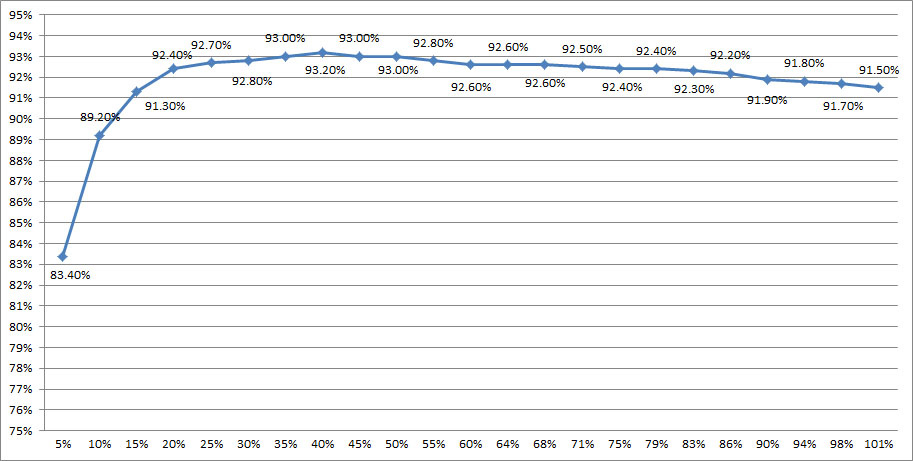

各輸出百分比下轉換效率折線圖(橫軸:輸出百分比、縱軸:轉換效率)

80PLUS鈦金認證要求10%輸出90%效率、20%輸出92%效率、50%輸出94%效率、100%輸出90%效率,海韻PRIME Titanium 650W於綜合輸出10%轉換效率為89.2%20%轉換效率為92.4%50%轉換效率為93%101%轉換效率為91.5%,僅有20%100%輸出滿足認證要求,10%50%輸出略低於認證值0.8%~1%



分享: facebook PLURK twitter

感謝FB網友出借此顆海韻PRIME Titanium 650W

海韻PRIME Titanium電源採用全模組化設計


電源供應器本體使用黑色消光烤漆處理,左右兩側有PRIME字樣銀色裝飾牌、海韻商標及Titanium字樣印刷,U字造型氣流通風開口


U字型金屬銀色面板與外殼本體共同組成風扇護網,中央有PRIME字樣銀色裝飾牌,使用沉頭六角螺絲固定風扇


網狀散熱出風口處有商標/輸入電壓標示銘牌、交流輸入插座、電源總開關及風扇模式控制開關


模組化插座處也有海韻商標及PRIME Titanium字樣,插座外有白色印刷標示連接裝置


輸出規格標籤,上有商標、產品名稱、型號、總輸出功率、輸入電壓/電流/頻率、各組輸出電流/功率、安規認證標誌、警告訊息、80PLUS認證標誌、產地,海韻PRIME Titanium為台灣製造


一組ATX20+4P編織網包覆模組化線路,長度為60公分

一組EPS12V 8P帶狀模組化線路,長度為65公分

一組CPU12V 4P+4P帶狀模組化線路,長度為65公分


三組PCIE6+2P帶狀模組化線路,兩組為單頭,長度為60公分;一組為一分二雙頭,第一段長度為55公分,接頭間長度為10公分


三組SATA帶狀模組化線路,其中兩組提供四個直角SATA接頭,一組提供兩個直角SATA接頭,三條第一段長度分別為40.5公分/38公分(四個頭)30公分(兩個頭),每組接頭間長度均為11.5公分


兩組大4P帶狀模組化線路,一組提供三個省力易拔大4P接頭,第一段長度為40公分;一組提供兩個省力易拔大4P接頭,第一段長度為30公分,每組接頭間長度均為12公分


將所有模組化線路插上的樣子,線組數量比插座多,可依照裝置需求自行調配使用的線組


內部結構圖,海韻PRIME Titanium這款電源並未採用鈦金電源常見的半無橋/無橋式APFC電路,而是使用低順向導通壓降的橋式整流器及微調電路來拉高轉換效率

主電路板功能分區如下:

紅色:輸入EMI濾波電路

黃色:橋式整流及APFC電路

水藍色:輔助電源電路5VSB

紫色:一次側全橋LLC諧振+二次側同步整流12V功率級

綠色:3.3V/5V DC-DC轉換電路子卡


使用HONG HUA鴻華HA13525M12F-Z 13.5公分12V/0.36A液態軸承(FDB)兩線式風扇,最高轉速為1800RPM


主電路板背面,大電流路徑採用敷錫來增大電流承載能力及協助導熱


交流輸入插座後方有一金屬隔離罩及透明絕緣片,裡面有電路板安裝輸入保險絲、X電容、Y電容

風扇切換開關線路、L/N電源線及上方磁環都有包覆絕緣套管


交流輸入端採用插片式連接器,突波吸收器有包覆絕緣套管,因為保險絲已經設置在交流輸入插座後方電路板上,所以主電路板上就沒有設置保險絲


電路板上具備兩階EMI濾波電路

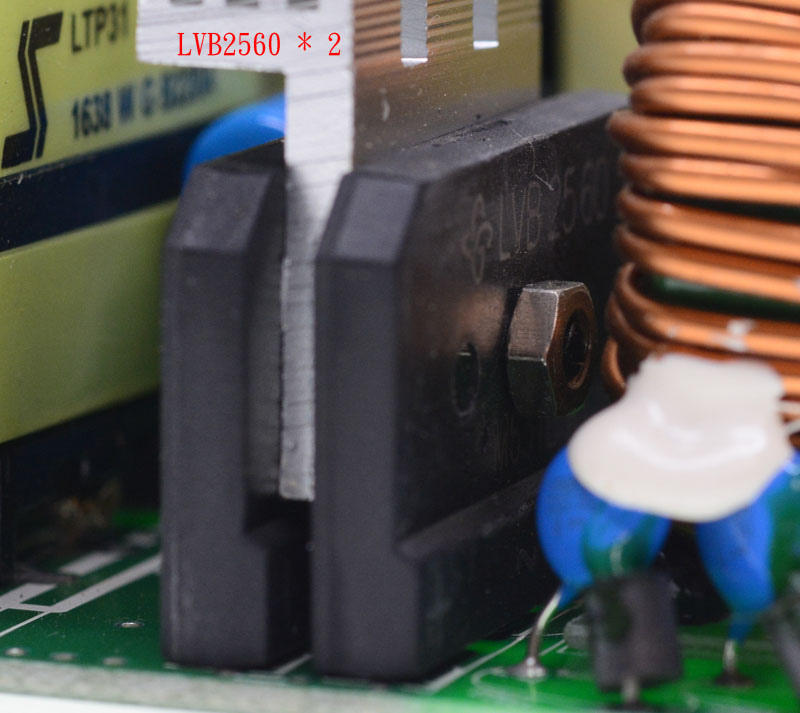

裝在散熱片上,採並聯配置的兩顆VISHAY LVB2560橋式整流器,25A*2電流規格對650W等級電源是太超過了,但使用此款橋式整流器主要是看上其較低的順向導通壓降Vf,一般橋式整流器的Vf1.1-1.4V,而這款LVB2560的最低Vf僅有0.76V,更低的Vf可以降低整流時的功率損失,並減少整流器的發熱量


方形封閉式APFC電感,以650W機種來說其體積相當小巧


固定在散熱片上的APFC功率元件,右側紅框處為兩顆Infineon IPP50R140CP Power MOSFET,中央綠框處為ROHM SCS110AG SiC Schottky Barrier Diode,因為都不是採用絕緣封裝,所以使用了絕緣墊圈及導熱墊片進行固定及絕緣,並塗抹散熱膏確保熱傳導能力,功率元件之間黃色方形元件是電流偵測用比流器

APFC電路控制子卡直立安裝在散熱片後方,並使用黃色聚酯薄膜膠帶緊緊包覆,控制核心為ON semi NCP1654 CCM PFC Controller

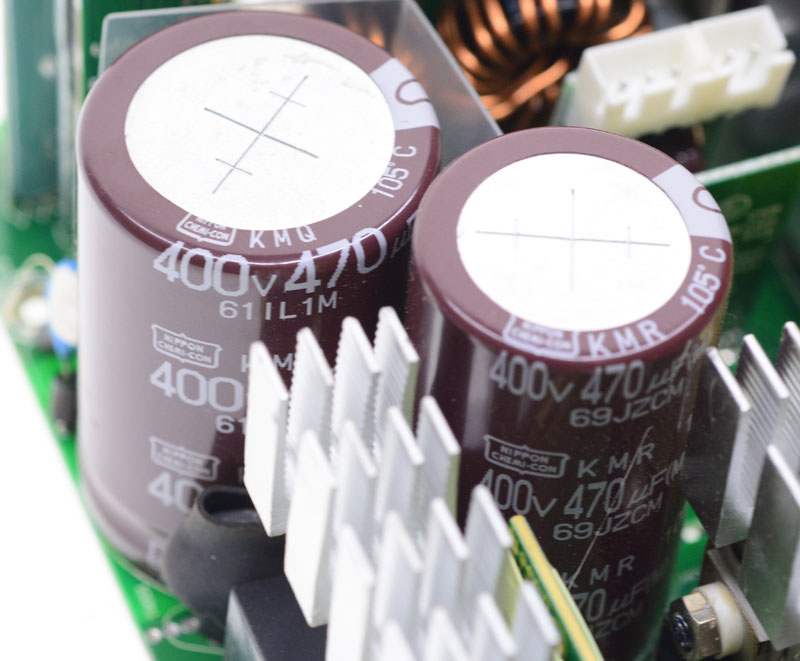

APFC電容採用兩顆Nippon Chemi-com 400V 470uF 105度電解電容並聯組成,由於空間因素,一顆使用比較矮胖的KMQ系列,一顆使用比較瘦高的KMR系列,兩顆大容量電容並聯確保此電源有足夠的Hold-up time(斷電保持時間)


全橋LLC諧振轉換器一次側採用四顆Infineon IPP50R199CP Power MOSFET,四顆MOSFET共用一片散熱片,因為採用非絕緣封裝MOSFET,為了避免短路,使用絕緣墊圈及導熱墊片進行固定及絕緣,同樣塗抹散熱膏確保熱量能順利傳導

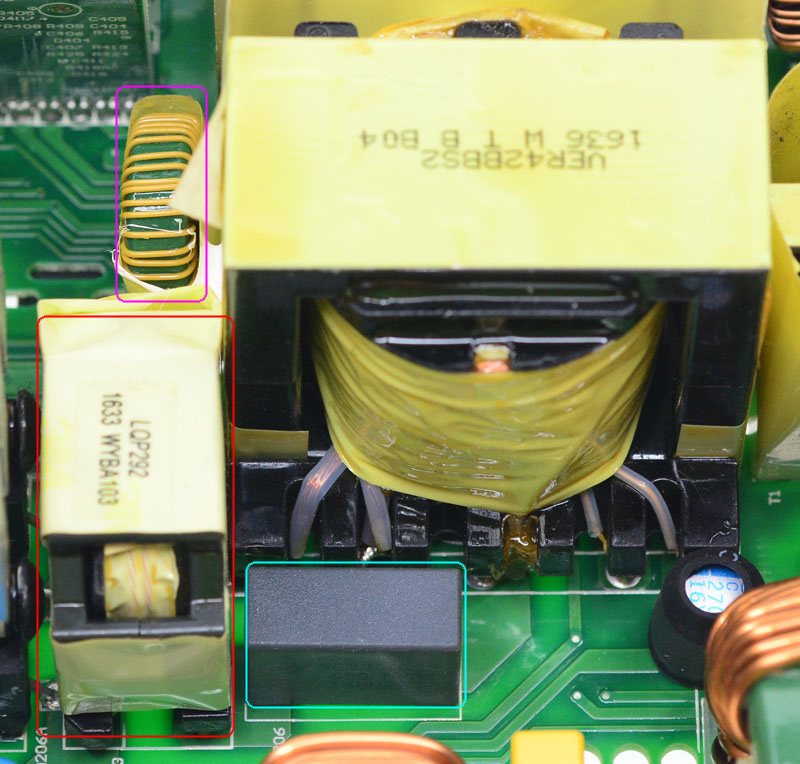

一次側LLC諧振槽的諧振電感(紅框)、諧振電容(水藍框),紫框為偵測一次側電流的比流器,諧振電感與比流器外包覆黃色聚酯薄膜膠帶,主變壓器右下的固態電容外面包覆絕緣套管進行二次絕緣強化

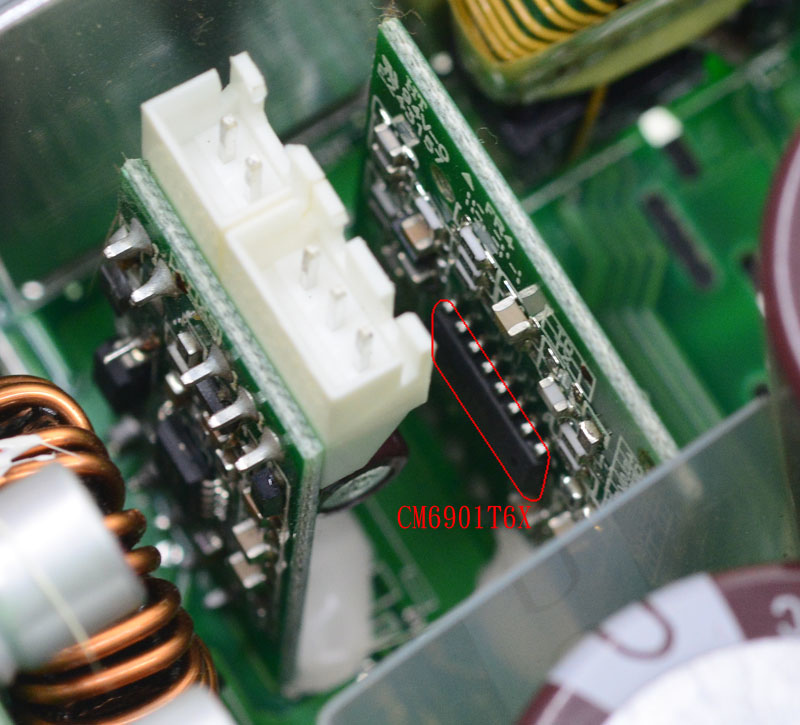

右側子卡為12V功率級控制核心,採用虹冠CM6901T6X SLS(SRC/LLC+SR)諧振控制器,控制一次側全橋LLC諧振轉換器及二次側12V同步整流MOSFET

左側子卡為風扇轉速控制子卡

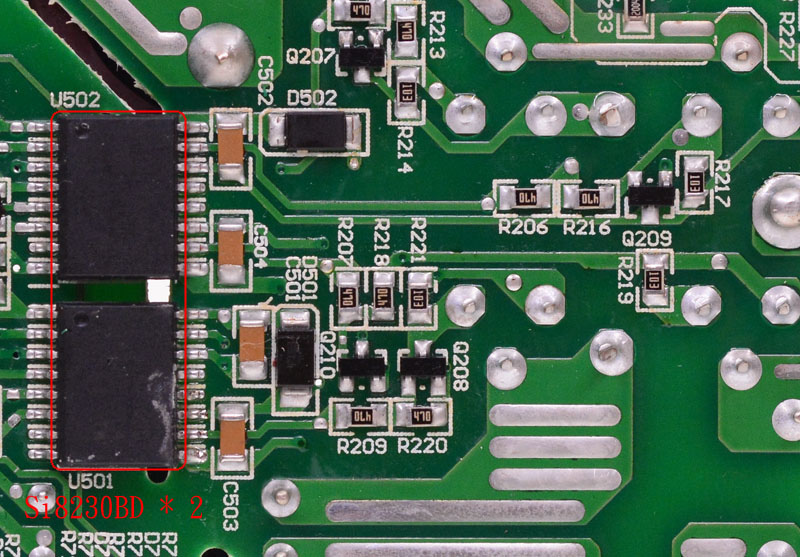

子卡位置的主電路板背面有兩顆SILICON LABS Si8230BD/低端隔離驅動IC,其隔離絕緣電壓可達到5KV,用來取代隔離驅動變壓器,作為CM6901T6X控制器與一次側全橋LLC諧振轉換器MOSFET之間隔離驅動的橋樑


輔助電源電路一次側功率元件使用STF6N65K3 Power MOSFET,變壓器上包覆黃色聚酯薄膜膠帶


輔助電源電路一次側採用Leadtrend LD7750R PWM控制器,安裝在主電路板背面

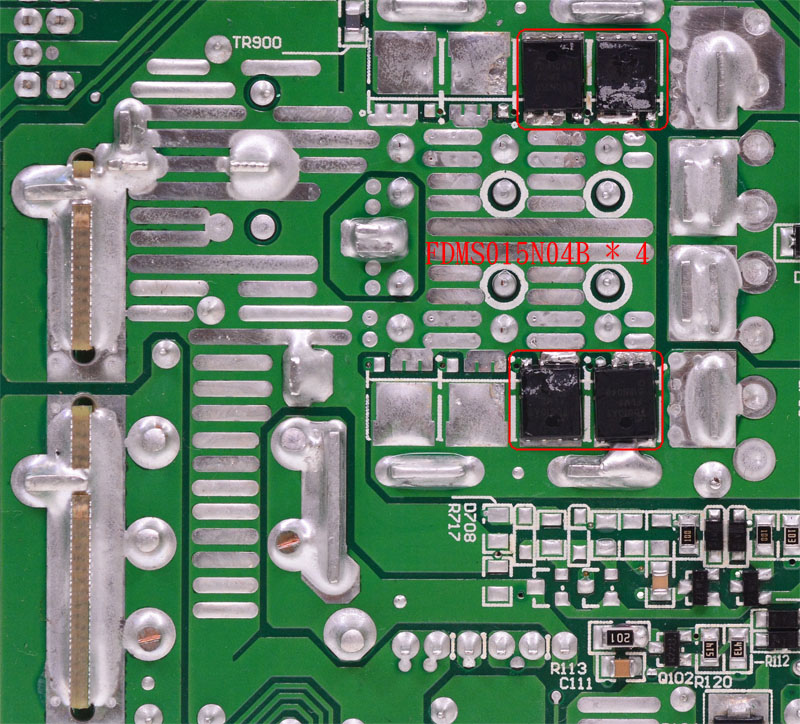

二次側12V同步整流元件位於主電路板背面,使用四顆ON semi(FAIRCHILD)FDMS015N04B MOSFET(紅框)組成二次側全波整流電路,旁邊銅箔採大面積敷錫來加強電流傳導能力,並導出MOSFET熱量至電路板及正面金屬散熱片

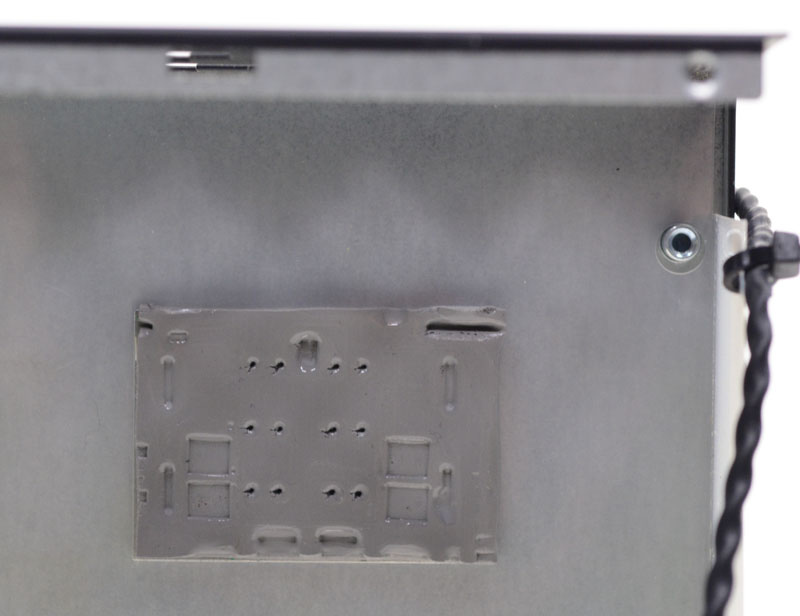

主電路板背面與外殼空間處有貼上一塊導熱貼片,協助將二次側MOSFET區域的熱量傳導至電源外殼上,上方的洞與溝槽都是被電路板上焊點擠壓出來的


主變壓器旁用來輔助二次側同步整流元件散熱的金屬散熱片,散熱片下方有12V輸出CLC濾波電路用六顆Nichicon固態電容


12V輸出CLC濾波電路的直立電感與Nippon Chemi-con電解電容


二次側散熱片旁邊安裝一個小片DC-DC電路子卡,使用一顆Lite-on LSP5523同步降壓IC,將12V轉換成-12V


3.3V/5V DC-DC電路子卡,負責將12V轉換成3.3V/5VDC-DC電路子卡正面配置輸入/輸出濾波用電感及Nippon Chemi-con/Nichicon固態電容,子卡背面安置ANPEC APW7159C雙通道同步降壓PWM控制器,各別驅動兩顆Low Side及一顆High Side的交換式同步降壓電路,使用的功率元件均為Infineon BSC0906NS MOSFET,共有六顆,分別將12V轉換成3.3V/5V


DC-DC子卡背面還有覆蓋一片散熱用金屬板


3.3V/5V輸出電流偵測用分流器直接安置在DC-DC子卡輸出焊點至模組化插座電路板焊點之間


位於側邊子卡上的偉詮WT7527V電源管理IC,提供輸出過電壓/欠電壓/過電流保護、接受PS-ON信號控制及產生Power Good信號


模組化輸出插座電路板背面,上方插座焊點有敷錫,加上濾波/退耦用表面黏著積層陶質電容,並使用透明絕緣片整片蓋住保護

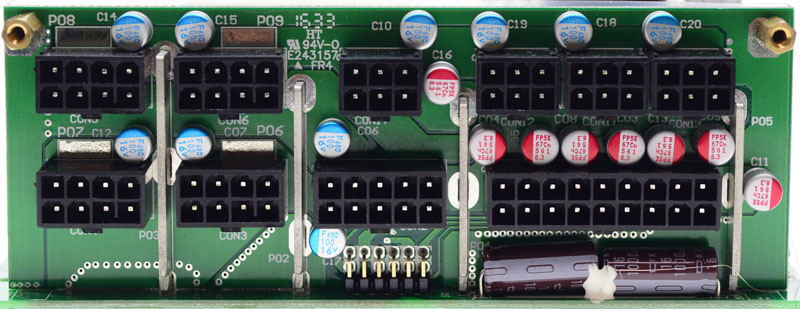

模組化輸出插座電路板正面,使用四支實心金屬條固定電路板,同時也作為傳送輸出電能的導體,上方配置不少固態電容(Nippon Chemi-con/Nichicon產品)來強化濾波/退耦效果




接下來就是上機測試



測試一:

使用電子負載,測試輸出的轉換效率,同時使用紅外線熱影像相機擷取電源內部運作紅外線熱影像

電子負載機種為四機裝,每機最大負荷量為60V/60A/300W,分配為一組3.3V、一組5V及兩組12V

測試從無負載開始,各機以每1安培為一段加上去,直到達到電子負載極限(12V26A)3.3V/5V則受限於電源本體總和功率輸出能力

使用設備為ZenTech 2600四機電子負載(消耗電力)HIOKI 3332 POWER HiTESTER(測試交流輸入功率)SANWA PC5000數位電表(測試線組末端的各組輸出電壓)

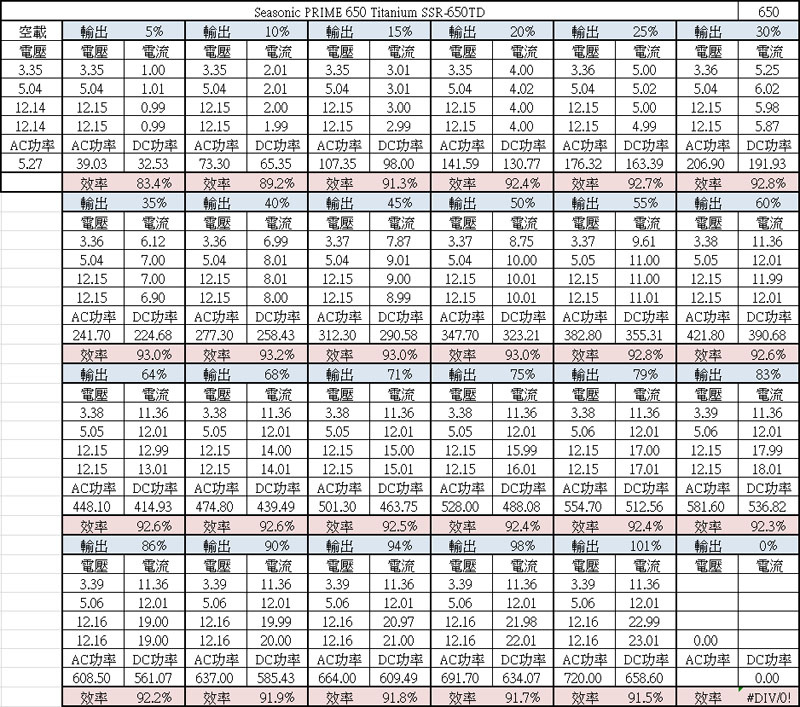

3.3V/5V/12V綜合輸出下各段轉換效率表,於輸出60%3.3V/5V達到電源供應器最大總和功率限制,故後面測試的3.3V/5V電流就不再往上加


各輸出百分比下轉換效率折線圖(橫軸:輸出百分比、縱軸:轉換效率)

80PLUS鈦金認證要求10%輸出90%效率、20%輸出92%效率、50%輸出94%效率、100%輸出90%效率,海韻PRIME Titanium 650W於綜合輸出10%轉換效率為89.2%20%轉換效率為92.4%50%轉換效率為93%101%轉換效率為91.5%,僅有20%100%輸出滿足認證要求,10%50%輸出略低於認證值0.8%~1%

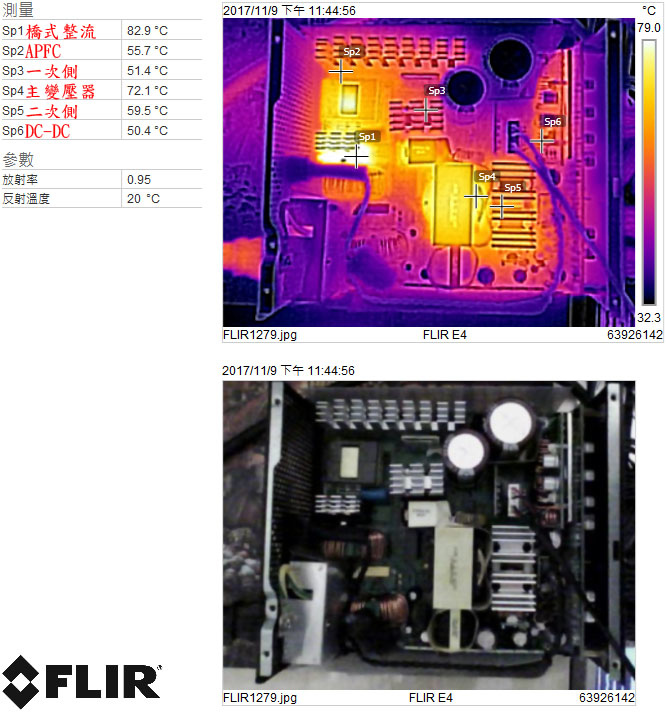

綜合輸出101%下電源供應器內部紅外線熱影像圖,橋式整流器是最熱的區域,為攝氏82.9


12V輸出下各段轉換效率表,這時僅對12V進行負載測試,3.3V/5V維持空載,3.3V/5V電壓於12V輸出0%100%之間升高40mV



分享: facebook PLURK twitter

感謝FB網友出借此顆海韻PRIME Titanium 650W

海韻PRIME Titanium電源採用全模組化設計


電源供應器本體使用黑色消光烤漆處理,左右兩側有PRIME字樣銀色裝飾牌、海韻商標及Titanium字樣印刷,U字造型氣流通風開口


U字型金屬銀色面板與外殼本體共同組成風扇護網,中央有PRIME字樣銀色裝飾牌,使用沉頭六角螺絲固定風扇


網狀散熱出風口處有商標/輸入電壓標示銘牌、交流輸入插座、電源總開關及風扇模式控制開關


模組化插座處也有海韻商標及PRIME Titanium字樣,插座外有白色印刷標示連接裝置


輸出規格標籤,上有商標、產品名稱、型號、總輸出功率、輸入電壓/電流/頻率、各組輸出電流/功率、安規認證標誌、警告訊息、80PLUS認證標誌、產地,海韻PRIME Titanium為台灣製造


一組ATX20+4P編織網包覆模組化線路,長度為60公分

一組EPS12V 8P帶狀模組化線路,長度為65公分

一組CPU12V 4P+4P帶狀模組化線路,長度為65公分


三組PCIE6+2P帶狀模組化線路,兩組為單頭,長度為60公分;一組為一分二雙頭,第一段長度為55公分,接頭間長度為10公分


三組SATA帶狀模組化線路,其中兩組提供四個直角SATA接頭,一組提供兩個直角SATA接頭,三條第一段長度分別為40.5公分/38公分(四個頭)30公分(兩個頭),每組接頭間長度均為11.5公分


兩組大4P帶狀模組化線路,一組提供三個省力易拔大4P接頭,第一段長度為40公分;一組提供兩個省力易拔大4P接頭,第一段長度為30公分,每組接頭間長度均為12公分


將所有模組化線路插上的樣子,線組數量比插座多,可依照裝置需求自行調配使用的線組


內部結構圖,海韻PRIME Titanium這款電源並未採用鈦金電源常見的半無橋/無橋式APFC電路,而是使用低順向導通壓降的橋式整流器及微調電路來拉高轉換效率

主電路板功能分區如下:

紅色:輸入EMI濾波電路

黃色:橋式整流及APFC電路

水藍色:輔助電源電路5VSB

紫色:一次側全橋LLC諧振+二次側同步整流12V功率級

綠色:3.3V/5V DC-DC轉換電路子卡


使用HONG HUA鴻華HA13525M12F-Z 13.5公分12V/0.36A液態軸承(FDB)兩線式風扇,最高轉速為1800RPM


主電路板背面,大電流路徑採用敷錫來增大電流承載能力及協助導熱


交流輸入插座後方有一金屬隔離罩及透明絕緣片,裡面有電路板安裝輸入保險絲、X電容、Y電容

風扇切換開關線路、L/N電源線及上方磁環都有包覆絕緣套管


交流輸入端採用插片式連接器,突波吸收器有包覆絕緣套管,因為保險絲已經設置在交流輸入插座後方電路板上,所以主電路板上就沒有設置保險絲


電路板上具備兩階EMI濾波電路


裝在散熱片上,採並聯配置的兩顆VISHAY LVB2560橋式整流器,25A*2電流規格對650W等級電源是太超過了,但使用此款橋式整流器主要是看上其較低的順向導通壓降Vf,一般橋式整流器的Vf1.1-1.4V,而這款LVB2560的最低Vf僅有0.76V,更低的Vf可以降低整流時的功率損失,並減少整流器的發熱量


方形封閉式APFC電感,以650W機種來說其體積相當小巧


固定在散熱片上的APFC功率元件,右側紅框處為兩顆Infineon IPP50R140CP Power MOSFET,中央綠框處為ROHM SCS110AG SiC Schottky Barrier Diode,因為都不是採用絕緣封裝,所以使用了絕緣墊圈及導熱墊片進行固定及絕緣,並塗抹散熱膏確保熱傳導能力,功率元件之間黃色方形元件是電流偵測用比流器

APFC電路控制子卡直立安裝在散熱片後方,並使用黃色聚酯薄膜膠帶緊緊包覆,控制核心為ON semi NCP1654 CCM PFC Controller


APFC電容採用兩顆Nippon Chemi-com 400V 470uF 105度電解電容並聯組成,由於空間因素,一顆使用比較矮胖的KMQ系列,一顆使用比較瘦高的KMR系列,兩顆大容量電容並聯確保此電源有足夠的Hold-up time(斷電保持時間)


全橋LLC諧振轉換器一次側採用四顆Infineon IPP50R199CP Power MOSFET,四顆MOSFET共用一片散熱片,因為採用非絕緣封裝MOSFET,為了避免短路,使用絕緣墊圈及導熱墊片進行固定及絕緣,同樣塗抹散熱膏確保熱量能順利傳導


一次側LLC諧振槽的諧振電感(紅框)、諧振電容(水藍框),紫框為偵測一次側電流的比流器,諧振電感與比流器外包覆黃色聚酯薄膜膠帶,主變壓器右下的固態電容外面包覆絕緣套管進行二次絕緣強化


右側子卡為12V功率級控制核心,採用虹冠CM6901T6X SLS(SRC/LLC+SR)諧振控制器,控制一次側全橋LLC諧振轉換器及二次側12V同步整流MOSFET

左側子卡為風扇轉速控制子卡


子卡位置的主電路板背面有兩顆SILICON LABS Si8230BD/低端隔離驅動IC,其隔離絕緣電壓可達到5KV,用來取代隔離驅動變壓器,作為CM6901T6X控制器與一次側全橋LLC諧振轉換器MOSFET之間隔離驅動的橋樑


輔助電源電路一次側功率元件使用STF6N65K3 Power MOSFET,變壓器上包覆黃色聚酯薄膜膠帶


輔助電源電路一次側採用Leadtrend LD7750R PWM控制器,安裝在主電路板背面


二次側12V同步整流元件位於主電路板背面,使用四顆ON semi(FAIRCHILD)FDMS015N04B MOSFET(紅框)組成二次側全波整流電路,旁邊銅箔採大面積敷錫來加強電流傳導能力,並導出MOSFET熱量至電路板及正面金屬散熱片


主電路板背面與外殼空間處有貼上一塊導熱貼片,協助將二次側MOSFET區域的熱量傳導至電源外殼上,上方的洞與溝槽都是被電路板上焊點擠壓出來的


主變壓器旁用來輔助二次側同步整流元件散熱的金屬散熱片,散熱片下方有12V輸出CLC濾波電路用六顆Nichicon固態電容

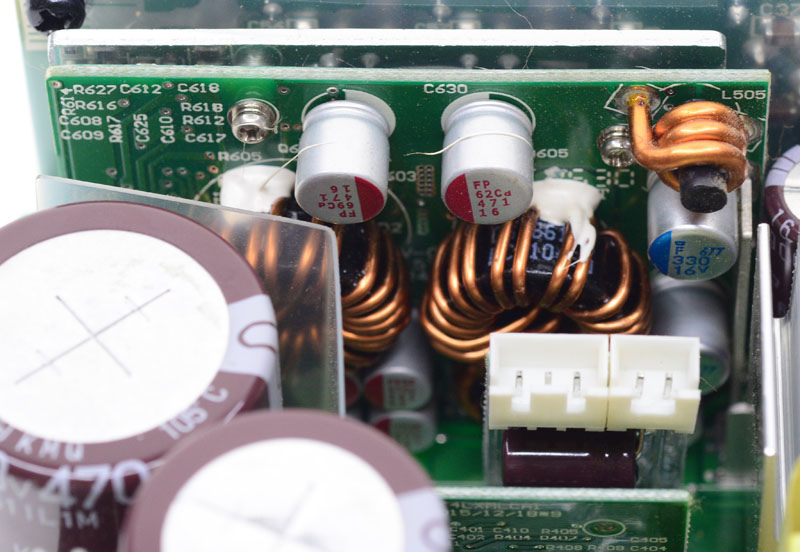

12V輸出CLC濾波電路的直立電感與Nippon Chemi-con電解電容


二次側散熱片旁邊安裝一個小片DC-DC電路子卡,使用一顆Lite-on LSP5523同步降壓IC,將12V轉換成-12V


3.3V/5V DC-DC電路子卡,負責將12V轉換成3.3V/5VDC-DC電路子卡正面配置輸入/輸出濾波用電感及Nippon Chemi-con/Nichicon固態電容,子卡背面安置ANPEC APW7159C雙通道同步降壓PWM控制器,各別驅動兩顆Low Side及一顆High Side的交換式同步降壓電路,使用的功率元件均為Infineon BSC0906NS MOSFET,共有六顆,分別將12V轉換成3.3V/5V


DC-DC子卡背面還有覆蓋一片散熱用金屬板


3.3V/5V輸出電流偵測用分流器直接安置在DC-DC子卡輸出焊點至模組化插座電路板焊點之間


位於側邊子卡上的偉詮WT7527V電源管理IC,提供輸出過電壓/欠電壓/過電流保護、接受PS-ON信號控制及產生Power Good信號


模組化輸出插座電路板背面,上方插座焊點有敷錫,加上濾波/退耦用表面黏著積層陶質電容,並使用透明絕緣片整片蓋住保護


模組化輸出插座電路板正面,使用四支實心金屬條固定電路板,同時也作為傳送輸出電能的導體,上方配置不少固態電容(Nippon Chemi-con/Nichicon產品)來強化濾波/退耦效果


本體及內部結構心得小結:

1.鈦金電源中普遍搭載無橋式/半無橋式的APFC電路,海韻PRIME Titanium卻選擇使用低壓降損失橋式整流器及標準APFC電路,表示對其他部位效率精進有信心

2.具備風扇模式切換開關,低輸出/低溫下風扇停止運轉,改善噪音表現

3.模組化插座板透過金屬支撐架及焊接點與主電路板輸出端連接,減少電能傳輸損失

4.並聯兩顆大容量APFC電容,可保持較長的斷電維持(Hold-up)時間

5.一次側使用隔離驅動IC取代傳統隔離變壓器

6.APFC/一次側MOSFET均使用非絕緣封裝,只靠螺絲墊片與導熱貼片進行絕緣,須注意日後灰塵濕氣累積是否可能造成對絕緣方面的影響

7.主電路板背後的二次側同步整流元件處有加裝導熱貼片,可透過電源外殼協助散熱

8.電解部分與固態部分均為日系品牌



接下來就是上機測試

請見下文

海韻PRIME Ultra Titanium 650W(SSR-650TR)電源供應器測試







想更快追蹤到更多的更新請加入傻瓜狐狸的粉絲團

(同時請您參考如何確實的看到所有粉絲團的更新)

如果您使用的是Google+可以把我加入好友圈^^

原文發表於傻瓜狐狸的雜碎物品
