這一篇是延續前作而來

金士頓進軍 NVMe 固態硬碟大作 Kingston KC1000 NVMe MLC SSD 讀取最高可達 2800MB/s

在我們當時的開箱測試中已經說明過 NVMe 控制器會過於熱情的狀況

雖然沒有重度影響到效能,但在心理上還是會頗為在意~因為電子產品還是盡量別太熱會比較好

(請注意~控制器偵測達到 80 度時會強制降速進行散熱)

所以今天咱們就來對 Kingston KC1000 做個簡單又有效的散熱改裝

順便兼教大家如何把 Z97 主機板下的 KC1000 來個讀寫效能全開


我們選用的散熱片是之前開箱過的 M.2 SSD 散熱器

(拯救你那熱情的 M.2 SSD ~ 簡單好裝、不破壞保固 Awesome 夾式 m.2 2280 SSD 散熱器 )

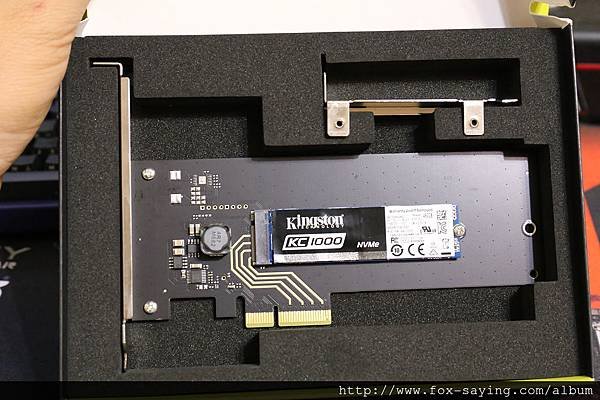

KC1000 出貨時是如上圖,M.2 SSD + PCIe 轉接卡

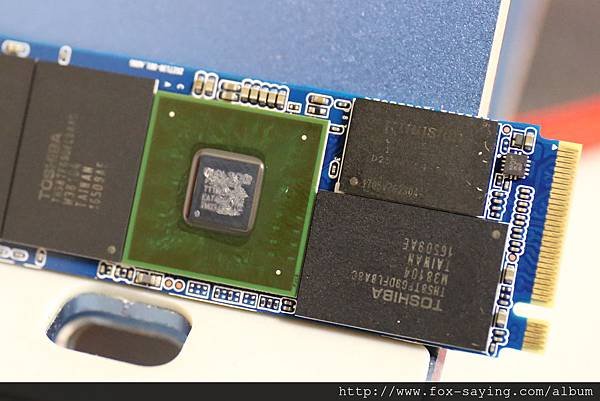

要加強散熱的第一步當然就是拆下 SSD 本體並且移除貼紙露出主控制器

p.s 表面的貼紙強烈用吹風機小吹一下再撕,且撕下後請小心收藏好

      我個人是把它轉貼到 PCIe 轉接卡上

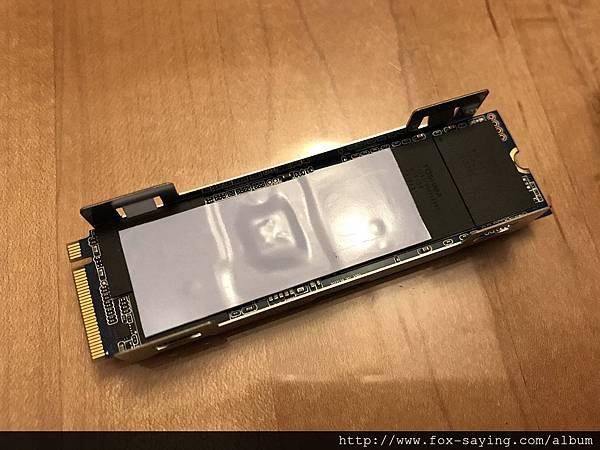

貼上導熱矽膠貼紙~~並準備和散熱鰭片合體

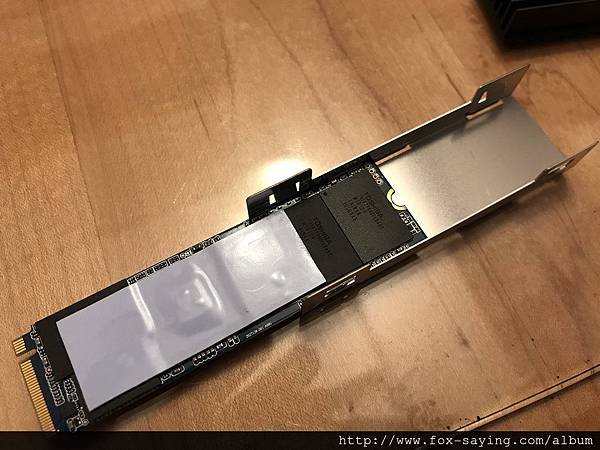

接著將 SSD 推至扣具中的適當位置

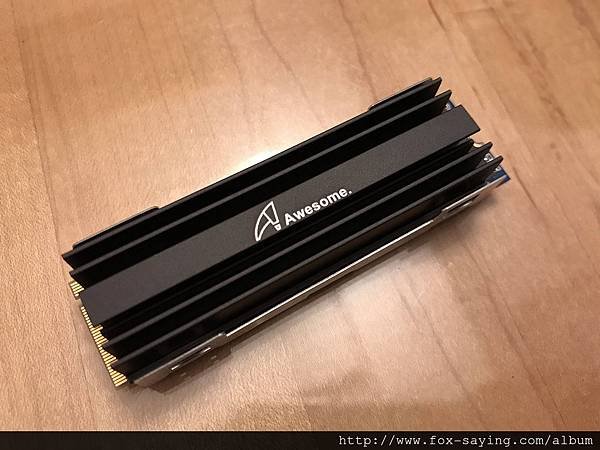

接著扣上散熱鰭片就大功告成了~~

如果你的主機板是 Z170 (含) 以上的主機板,可以這樣直接接到主機板上的 M.2  使用

Z270 建議裝靠近 CPU 端那一個

但是如果你想飆出真正的全速,還是乖乖使用 PCIe 卡吧


如果你的主機板是 Z97 的話,必需接在 PCIe 卡上才能發揮效能

(結論就是,大家還是乖乖的裝在卡上使用吧)

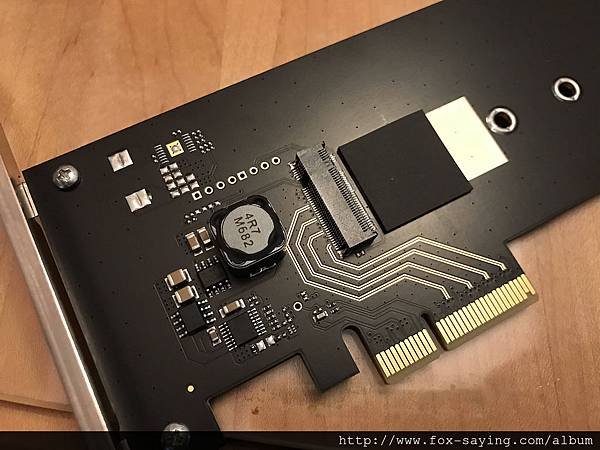

所以在安裝回轉接卡之前要先把轉接卡上的導熱墊片移除

許多已經測試過這隻 SSD 的網站會說,這顆 SSD 沒有做任何散熱設計~其實是不對的

它的散熱是利用背面的散熱墊去把熱導向整個轉接卡上去散熱

屬於雖然有但成效有限的狀態,所以還是建議大家跟著我一起加裝散熱器吧

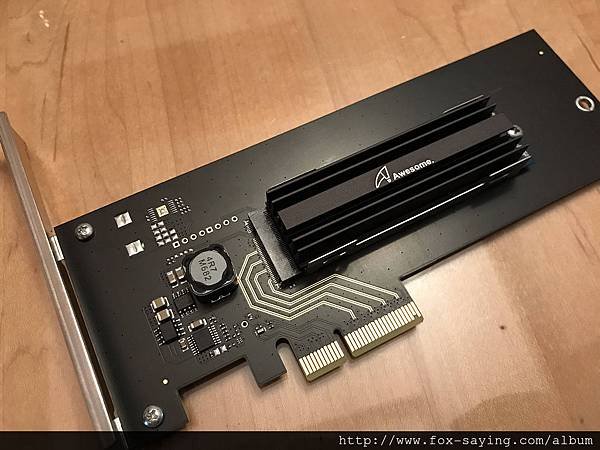

大功告成~~準備上機測試吧!!


Z97 晶片組和 Z87 晶片組一樣會有頻寬不足的問題,這部份我們在前篇已經講過了

但花了很大一筆錢買了超高速 SSD 卻不能跑全速感覺其實很 OX

沒關係!我們來幫大家找個解同時也是唯一的解

首先就是捨棄使用主機板原廠預設給你的 PCIe 4X 插槽,轉向使用要做 SLI 或 Crossfire 用的插槽

沒錯唯一的解就是犧牲掉顯示卡的 PCIe 16X 將其降到 PCIe 8X

將 SSD  安裝在 PCI-E 3.0 x8 的插槽上

此時多數主機板會自動分配成 8X + 8X,如無自動調整則請自行進 BIOS 設定

目前國外許多論壇已經有過很多很硬派的測試文章

在測試顯示卡安裝在 PCI-E 3.0 8X 和 16X 狀態下到底有無區別

目前結論是....好像幾乎感覺不太出來(測試軟體的數字表現不到 5%,就更別說在一般使用下的體感差異了)

但是....重點是!!如此取捨之下 Kingston KC1000 的效能提升就會非常有感

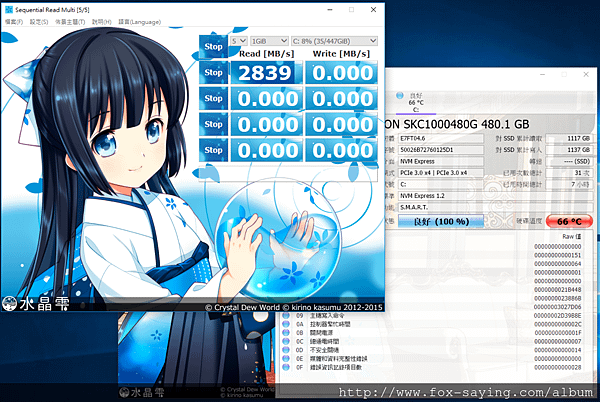

在看結果的同時我們順便來看看加裝散熱片之後的成果

首先我們來看看溫度~~原始沒有散熱片的 KC1000 真的是非常熱情


但安裝了散熱片模組之後可以看到這溫度雖然還是偏高

可是溫度最高也才只有 66 度而已

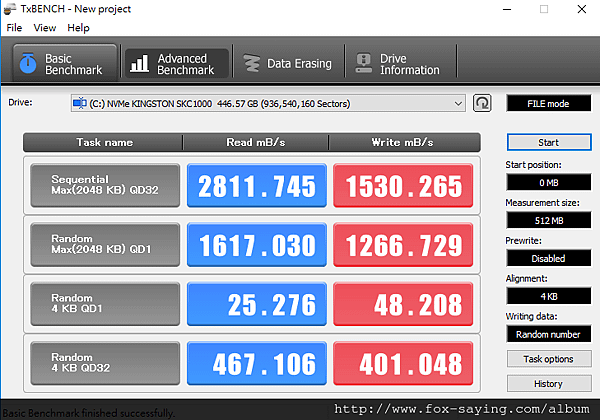

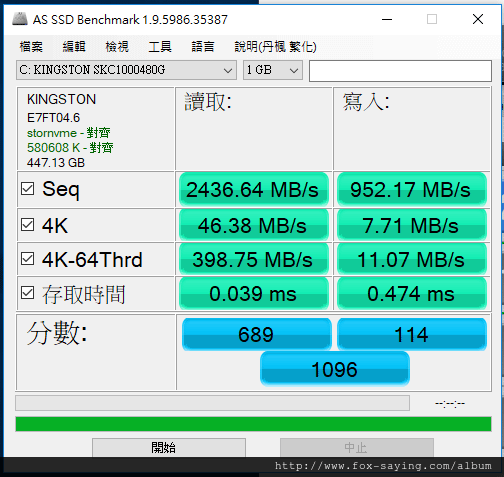

接著我們一樣進行一連串的測速

發現到....限速的問題已經完整解決~~



擷取-3

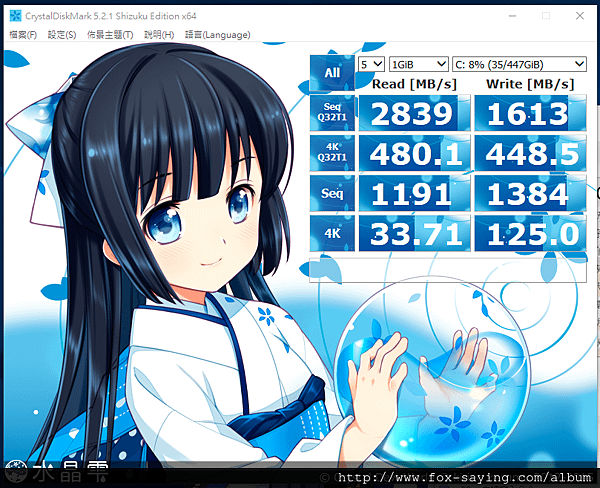

KC1000 的讀寫速度完美榨取出來了!! 完全擺脫原先安裝在 PCIe 4X 下只有半速的冏態

對於電腦性能的提升更加的有感,相信是比較正確的選擇

以上給大家一個取捨的參考,有問題請在原文發佈處留言討論
