前一篇狼大拆的是 振華LEADEX PLATINUM 1000W電源供應器

現在我們持續看狼大拆同是 "超級花" 往下一等級的 750W 白金冰碟

希望能幫到最近要選購電源供應器的好朋友們

86975297-logoL

SF-750P14E產品特色:
1.半模組化設計,搭配容易使用及安裝的專利水晶接頭
2.80PLUS白金認證
3.具備OPP/UVP/OVP/SCP保護
4.14公分雙滾珠軸承風扇,Auto/ECO雙模式散熱控制系統,可依照電源溫度及選擇模式改變風扇轉速
5.專利HPT高功率立式雙層主變壓器
6.開關機測試達2000次以上

輸出接頭數量:
ATX20+4P:1個
CPU12V 4+4P:1個
PCIE 6+2P:4個
SATA:8個
大4P:5個
小4P:1個

外盒正面,商標與產品名稱印在正中央,下方的標語”全民白金 振華締造”十分搶眼,下方是輸出功率、五大特色圖示與80PLUS白金認證標誌



白金蝴蝶圖橫跨外盒正面與左側面
外盒背面,印上產品規格表、80PLUS認證簡介、ECO智慧節能溫控系統運作說明、HPT高功率立式雙層主變壓器簡介、二段式風扇溫控系統的相關說明
外盒右側面同樣有振華商標、白金蝴蝶圖、80PLUS白金認證圖標及標語
外盒上下側面,印有產品特色及頂級用料說明

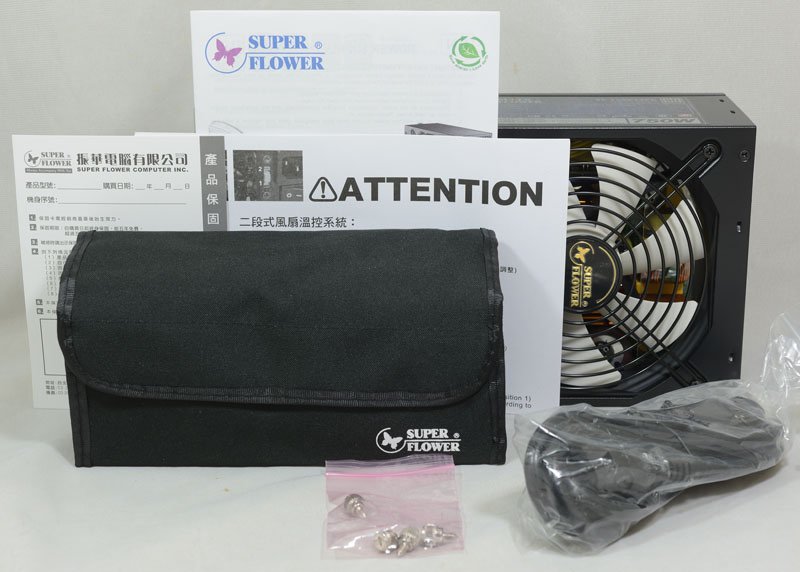

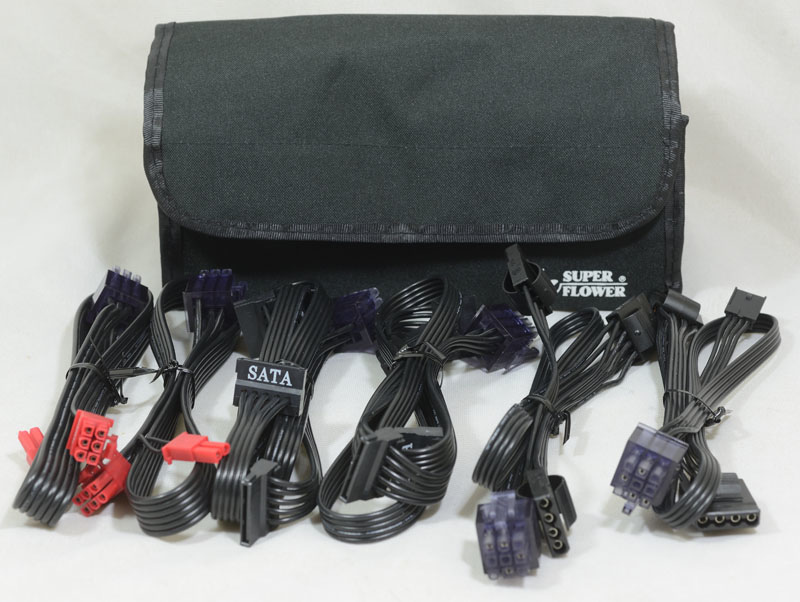

包裝內容,有電源本體、交流電源線、說明文件、保固卡及固定螺絲,模組化線材收納在印有振華商標的黑色尼龍收納包中
電源本體外觀採用消光黑烤漆處理

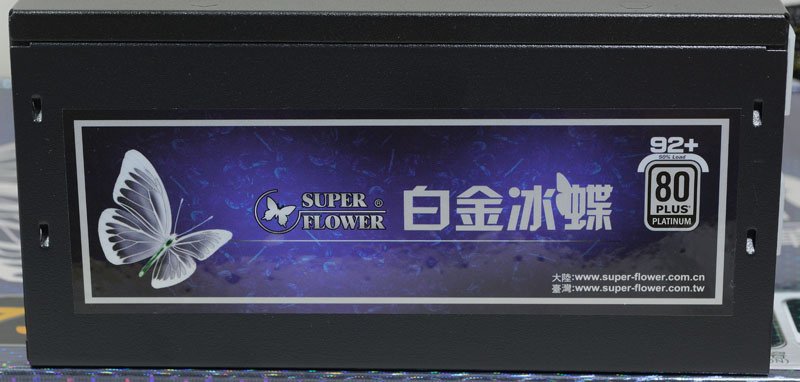

本體其中一側面貼上裝飾貼紙

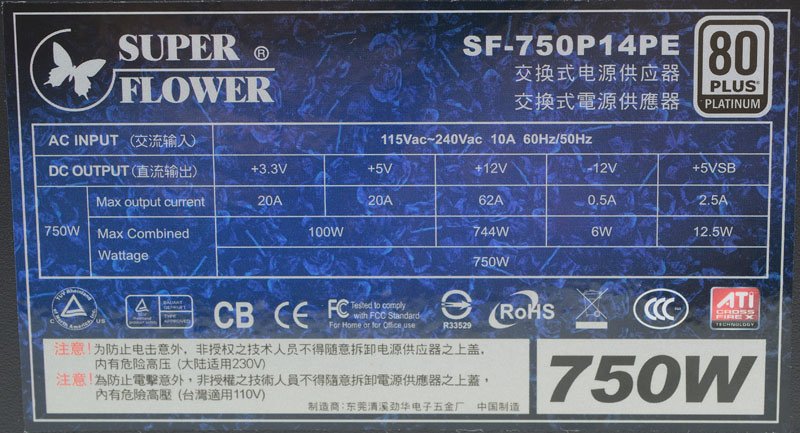

另一側面貼上規格標籤,上有產品型號、80PLUS認證標誌、輸入電壓/電流/頻率、各輸出電流/功率、安規認證標誌、警告訊息及產地

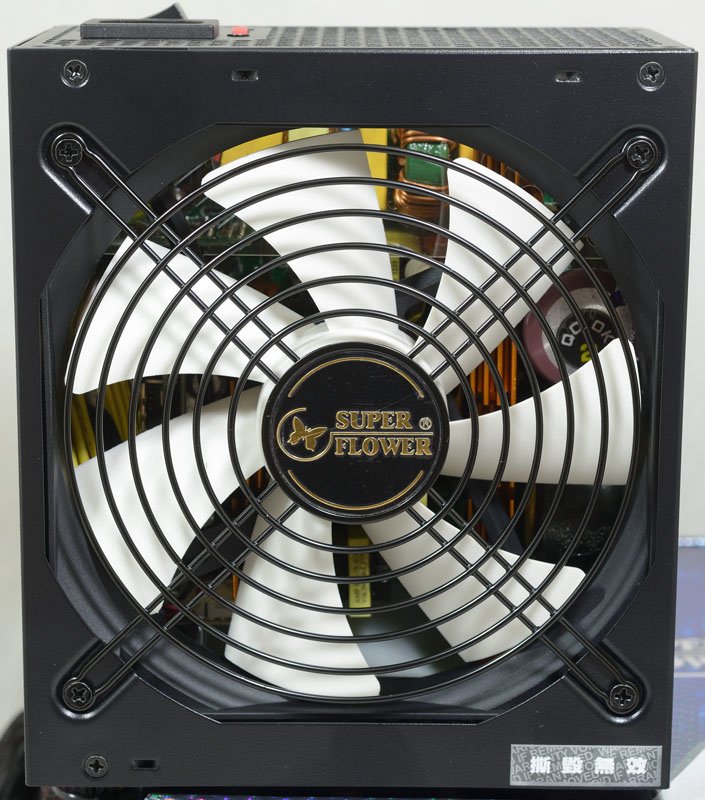

圓形風扇護網中央有振華商標銘牌

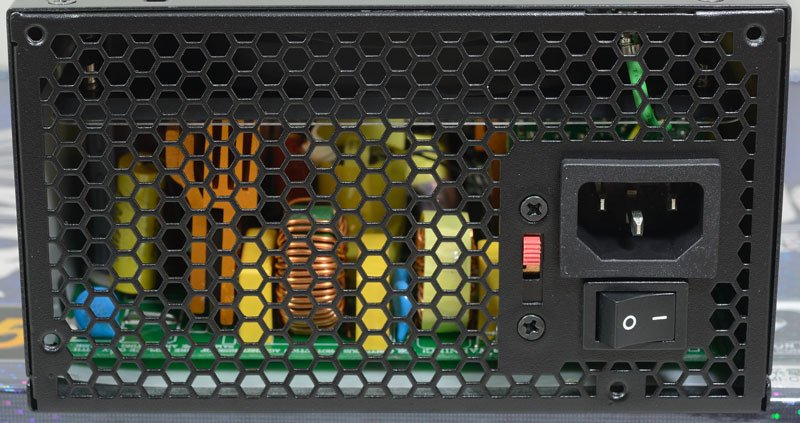

六角蜂巢網狀散熱出風口處交流輸入插座及電源總開關旁有Auto/ECO風扇模式切換開關

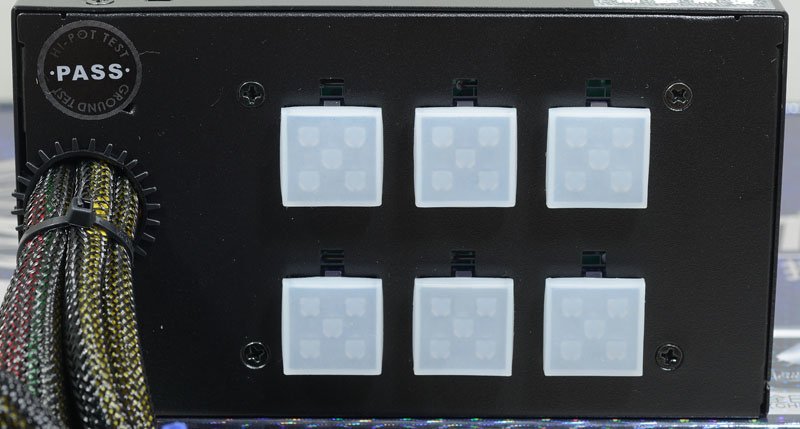

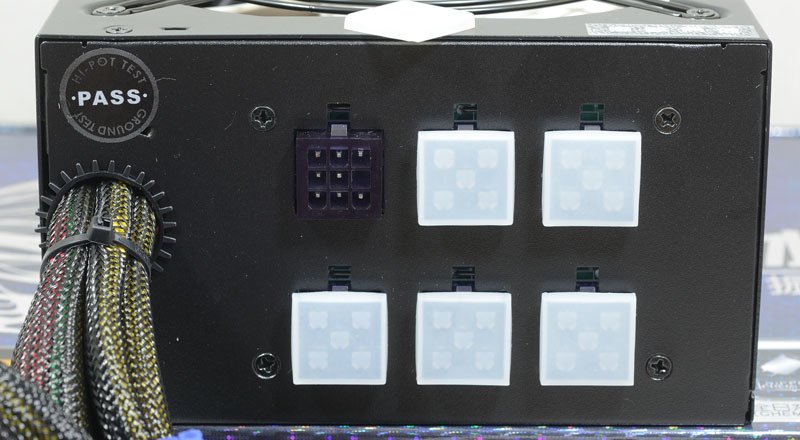

模組化線組插座有白色矽膠防塵蓋
移除防塵蓋,可看到通用型九針模組化插座
自整理包取出隨附的模組化線組,模組化線組採用扁狀平行排線

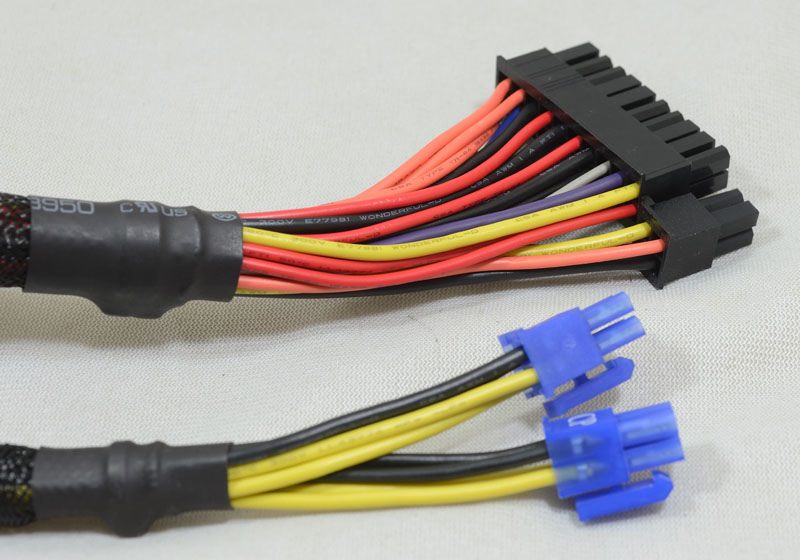

本體直出一組ATX20+4P及一組CPU12V 4+4P接頭,線材本體採隔離網包覆

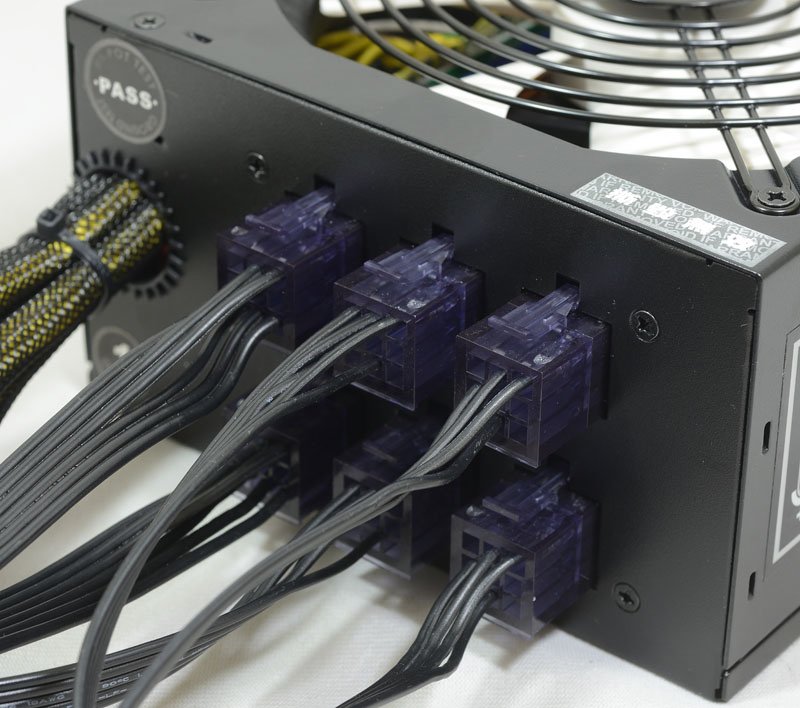

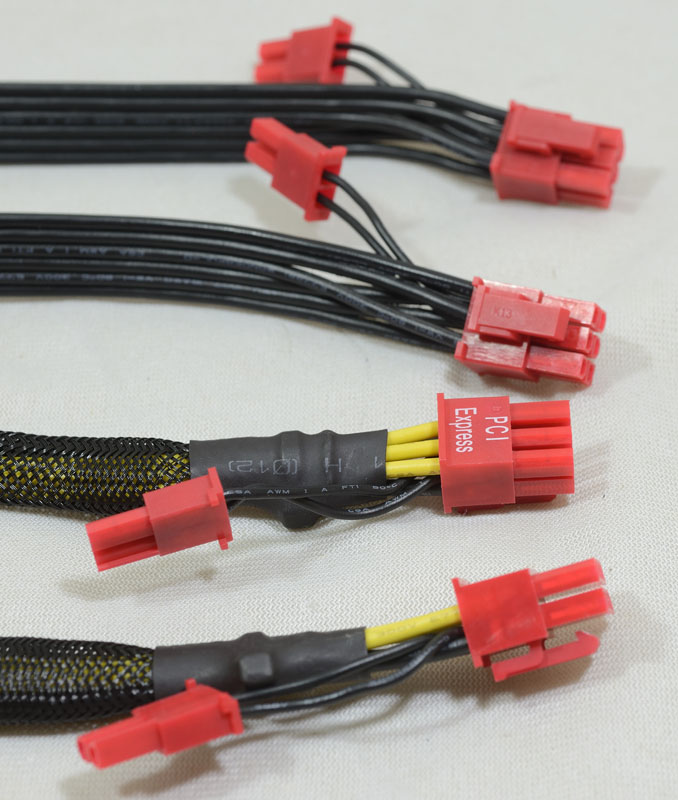

本體直出兩組PCIE 6+2P接頭,線材本體採隔離網包覆,另外提供兩組PCIE 6+2P扁狀排線模組化線路

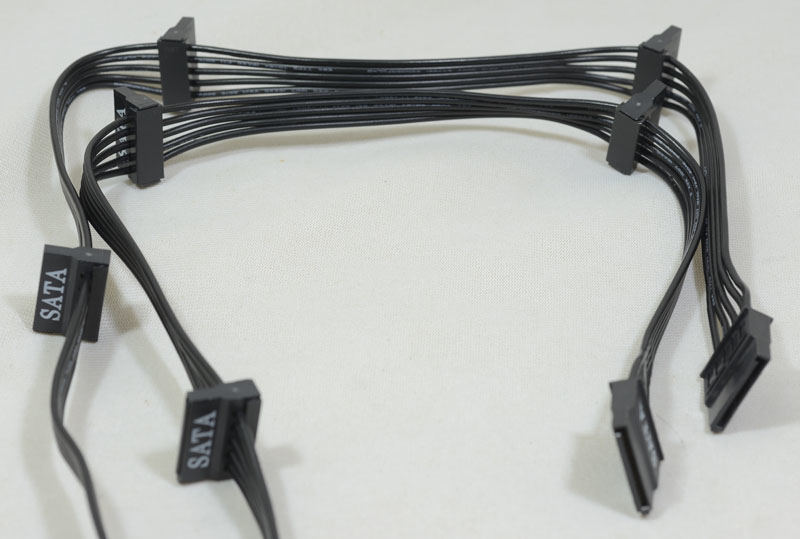

兩組SATA接頭扁狀排線模組化線路,每組線提供三個直角SATA接頭及一個直式SATA接頭(末端)

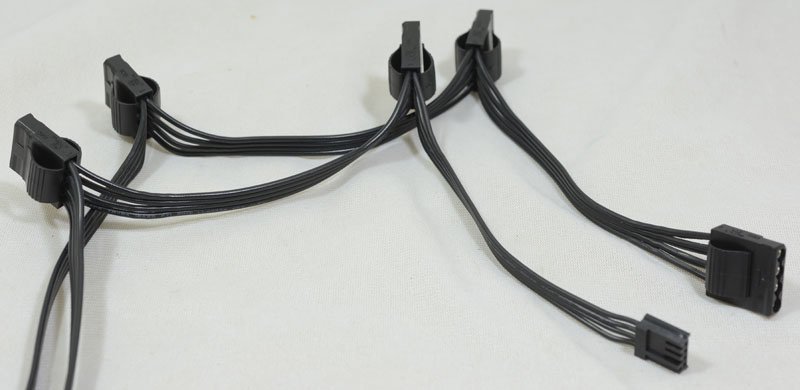

兩組大/小4P接頭扁狀排線模組化線路,提供五個省力易拔直式大4P接頭及一個小4P

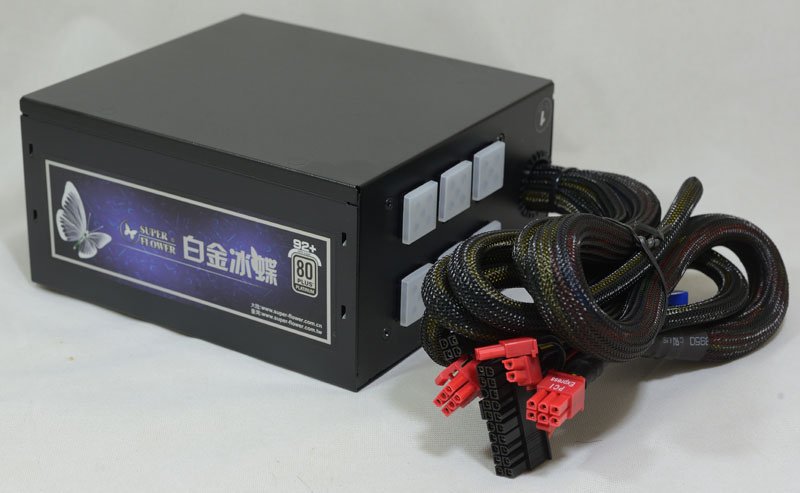

將所有模組化線組插上電源供應器的樣子

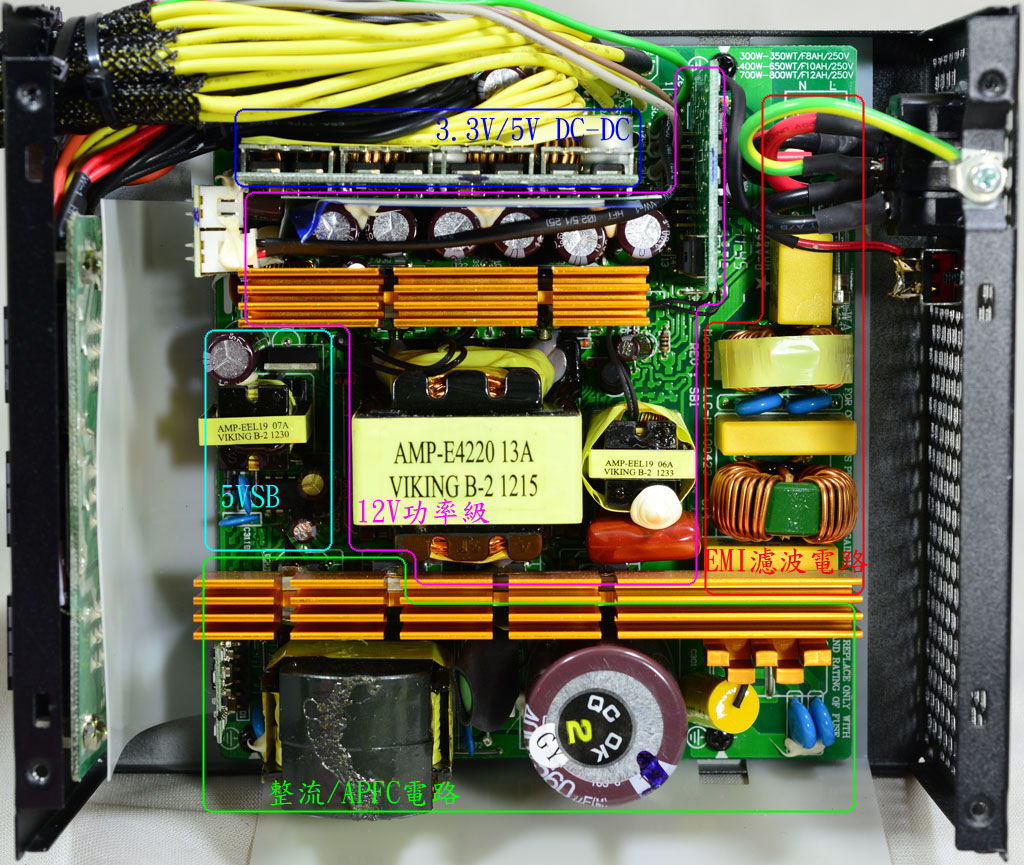

本體內部結構
紅色:輸入EMI濾波電路
綠色:橋式整流及APFC電路
水藍色:輔助電源電路5VSB
紫色:一次側LLC諧振+二次側同步整流12V主功率級
藍色:3.3V/5V DC-DC轉換電路

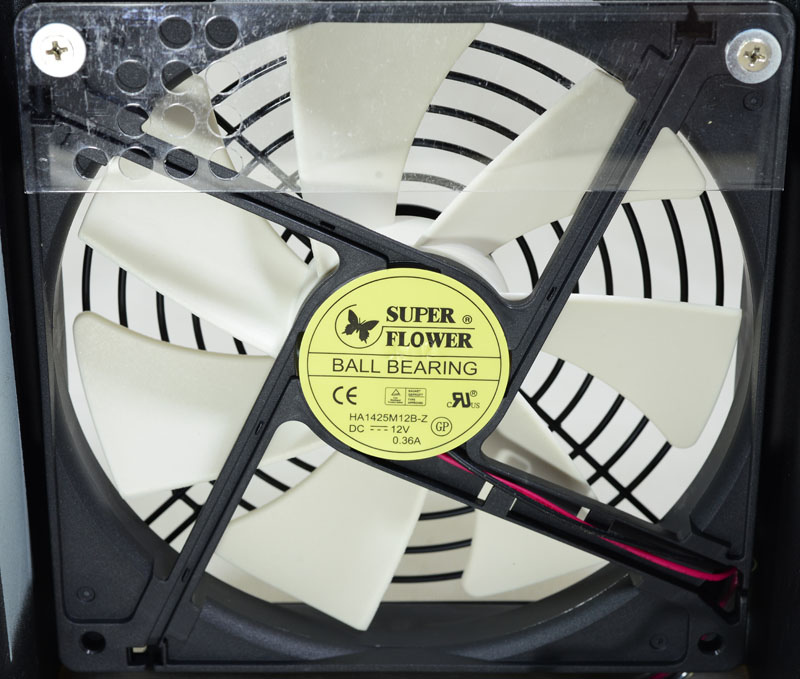

使用Hong Hua製作的HA1425M12B-Z雙滾珠14公分12V/0.36A風扇,並加上氣流引導片

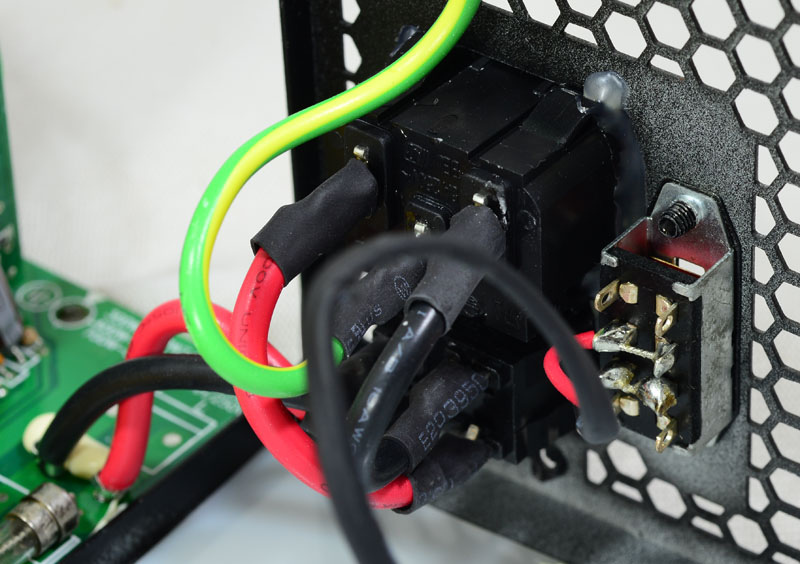

交流輸入插座與電源總開關後方焊點包覆絕緣套管,風扇運作模式切換開關後方焊點則無

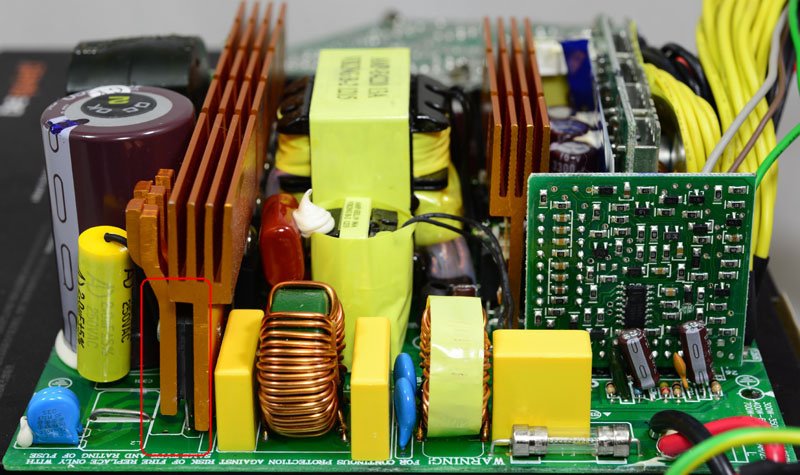

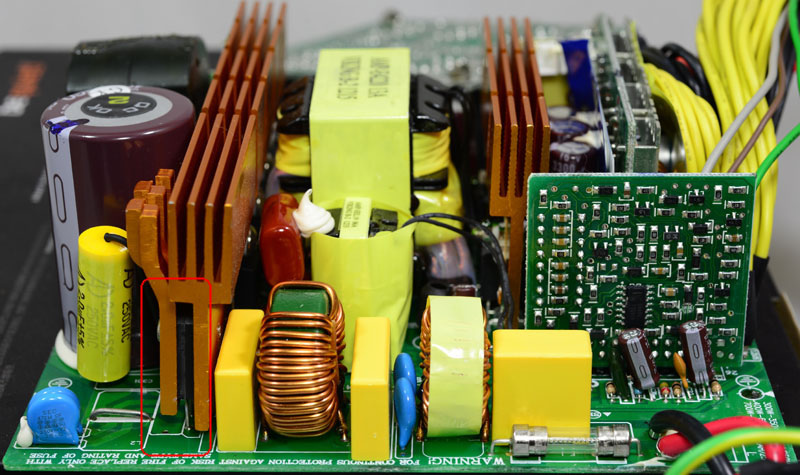

電路板上有兩階EMI濾波電路,採臥式安裝的保險絲(透明外管元件)未加上絕緣套管,缺少輸入突波吸收器

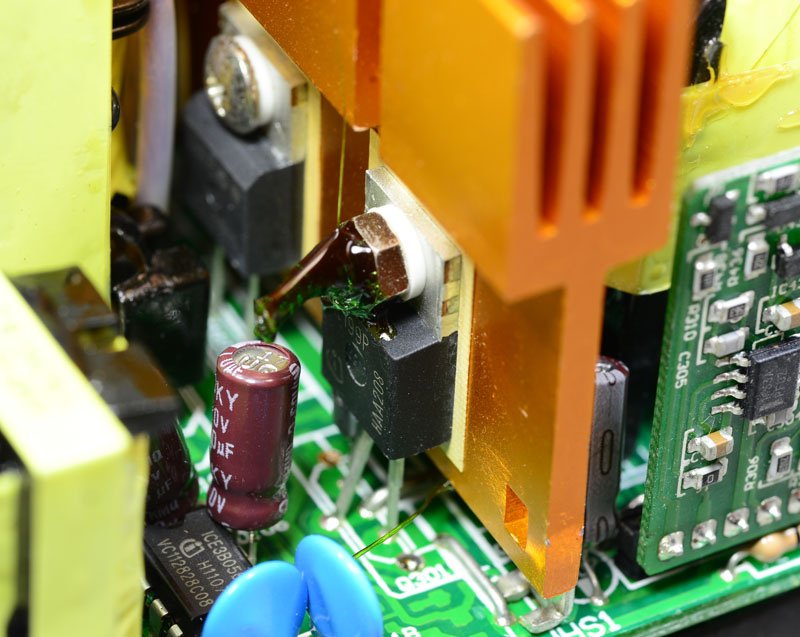

EMI濾波電路左側散熱片與另一片小散熱片之間夾了一個橋式整流器(紅框處)

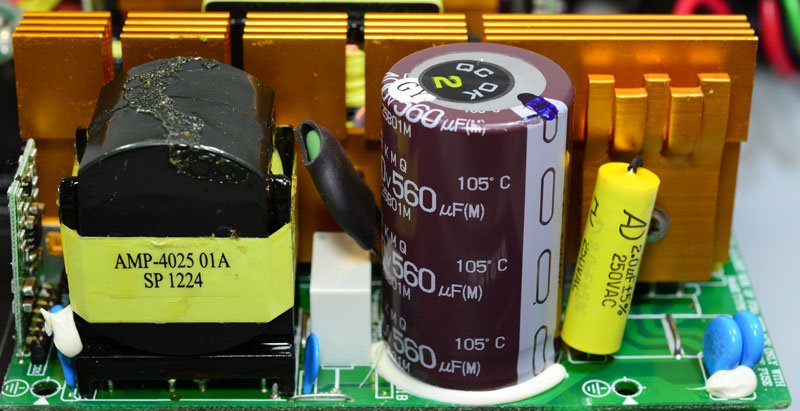

APFC電感及電容,電容採用Nippon Chemi-con KMQ系列400V 560uF電解電容,電感與電容之間是NTC熱敏電阻與NTC短路用繼電器(白色方塊)
APFC開關晶體採用Infineon IPP50R199CP Power MOSFET

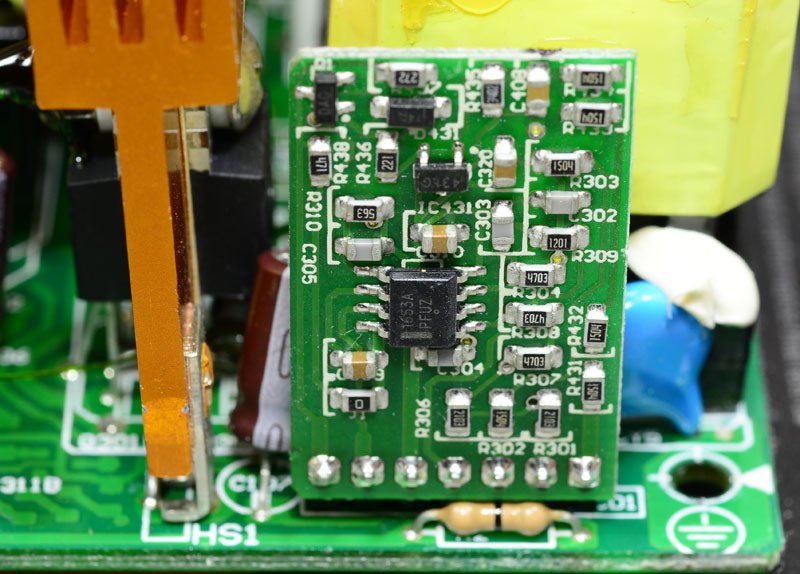

APFC控制電路子卡,控制核心為ON SEMI NCP1653A CCM APFC控制器
輔助電源電路變壓器左邊的是風扇控制子卡

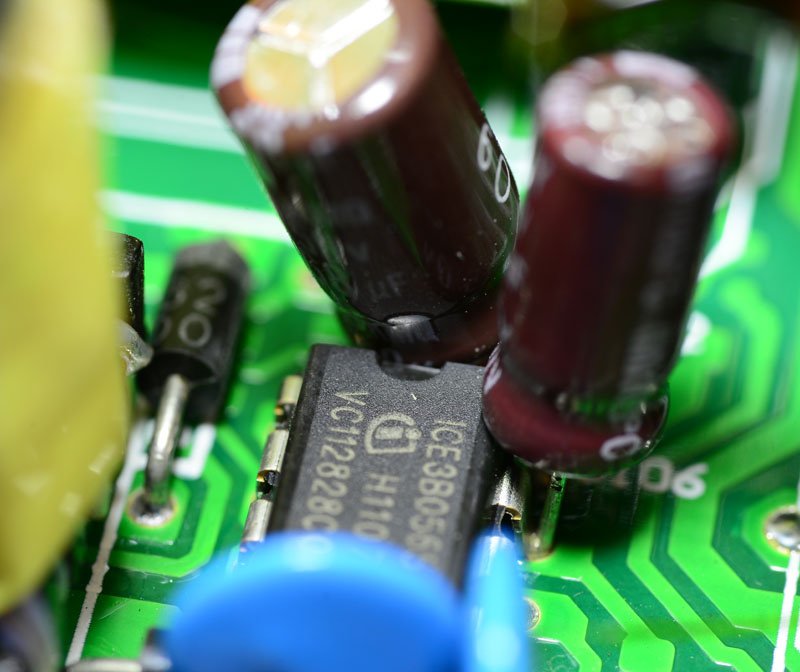

輔助電源電路,採用Infineon ICE3B0565整合式電源IC,提供5VSB待命電源

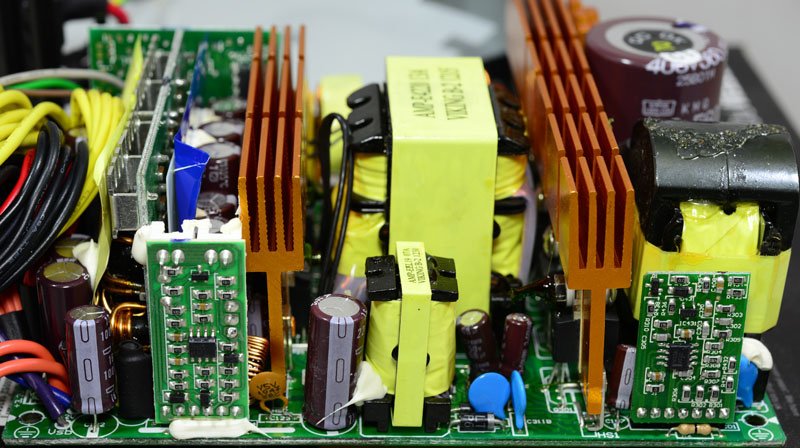

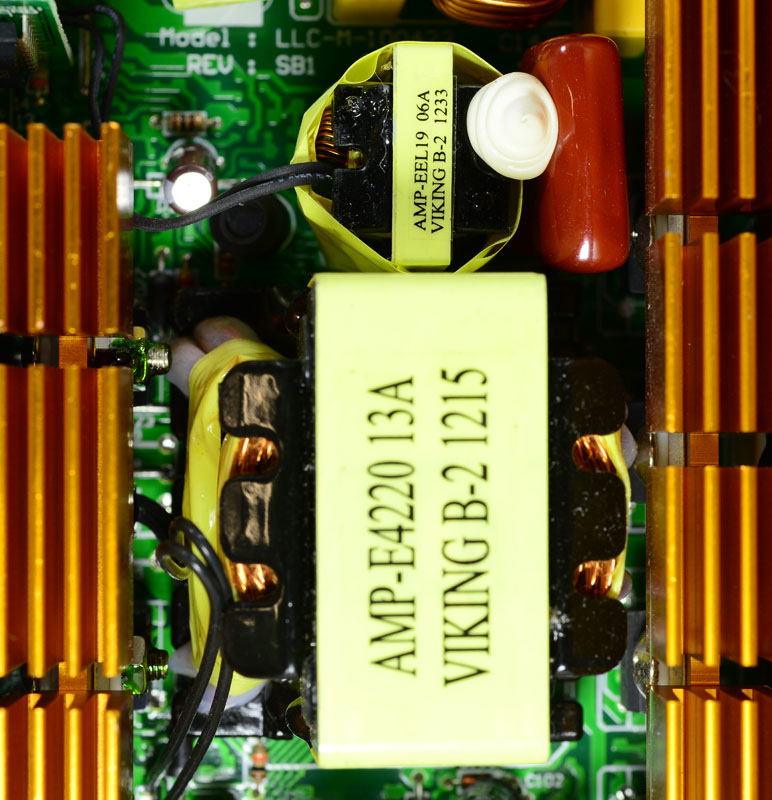

HPT立式雙層主變壓器上方較小的是驅動變壓器,右上方是LLC諧振槽的諧振電容

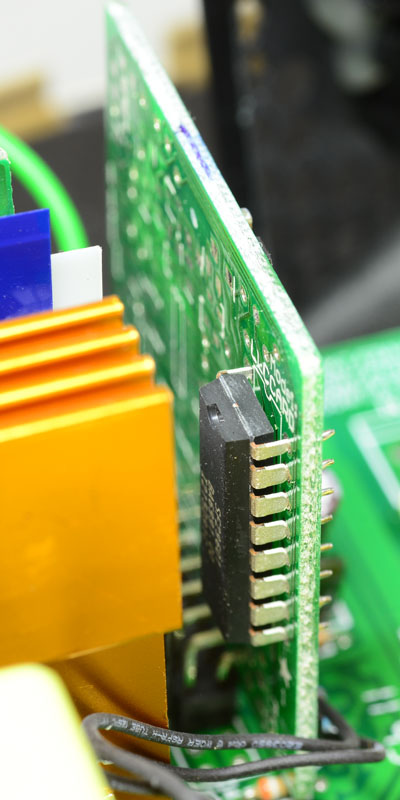

一次側LLC諧振轉換器與二次側同步整流控制子卡,控制核心為SF29601振華自有編號IC

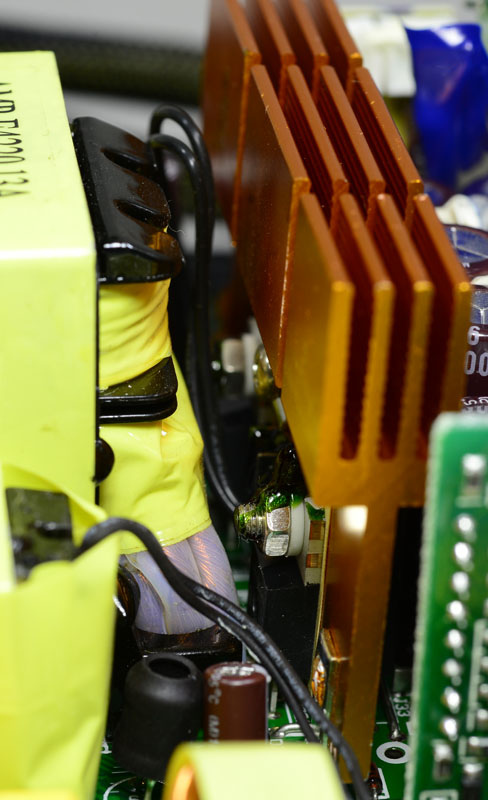

二次側12V同步整流功率元件散熱片上固定四顆MOSFET,正面背面各有兩顆,組成全波整流電路

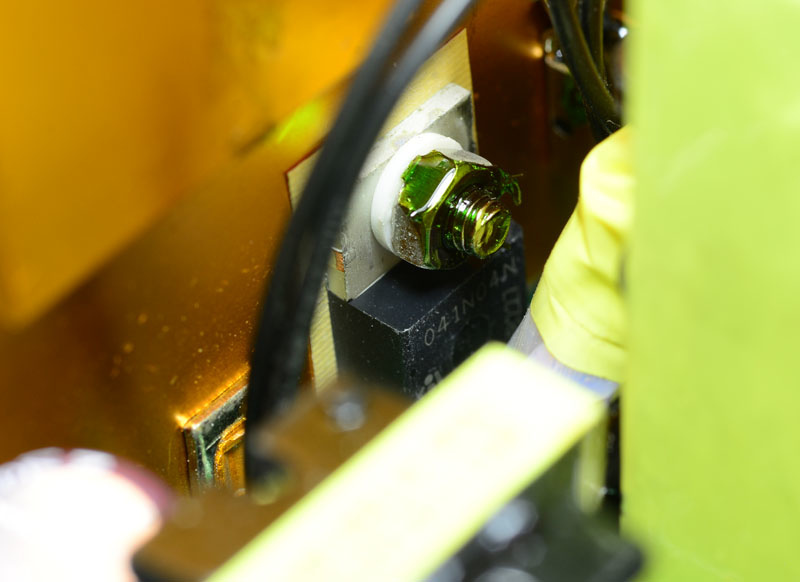

同步整流功率元件採用Infineon IPP041N04N MOSFET
12V輸出CLC濾波電容採用Nippon Chemi-con電解電容

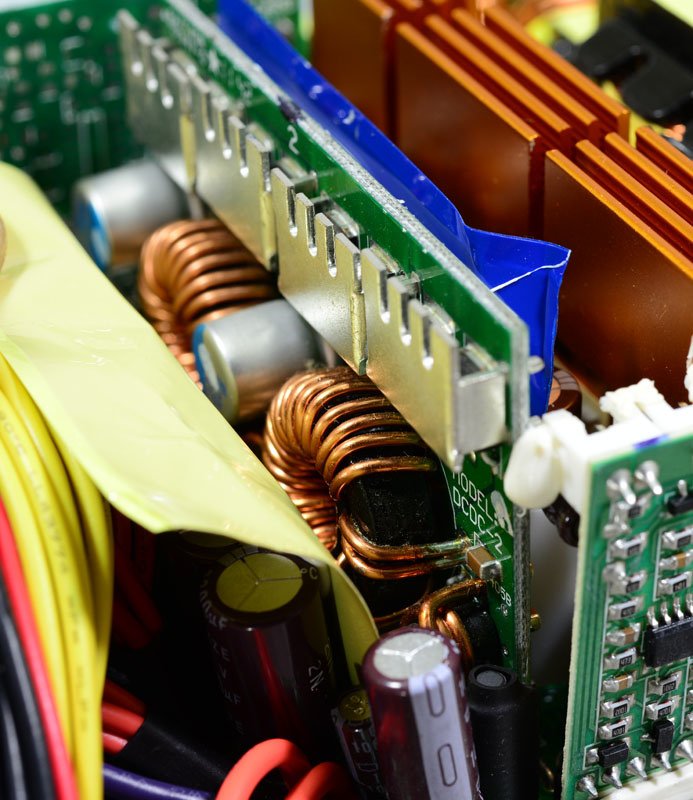

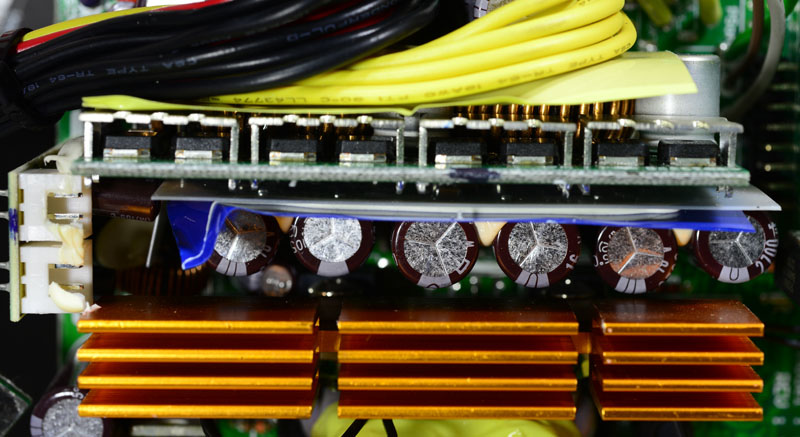

3.3V/5V DC-DC電路子卡,將12V轉換成3.3V/5V

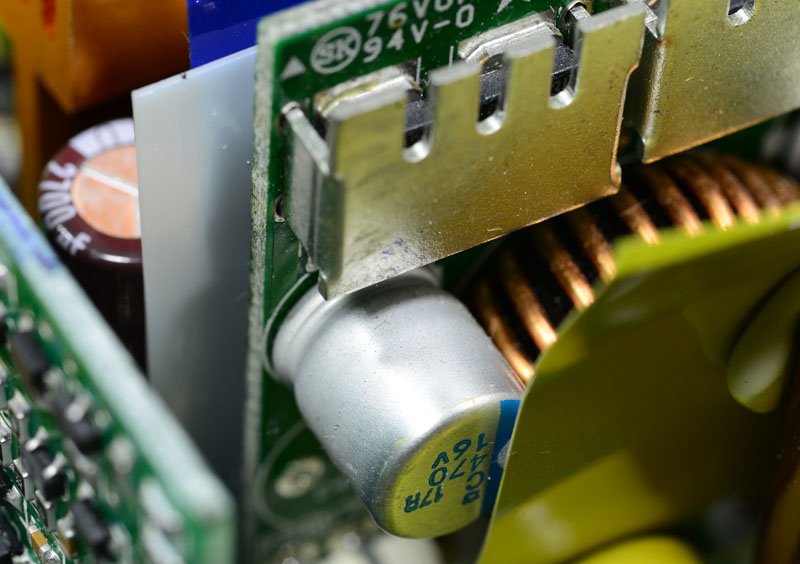

DC-DC子卡上濾波採用Nippon Chemi-con的PSC系列固態電容

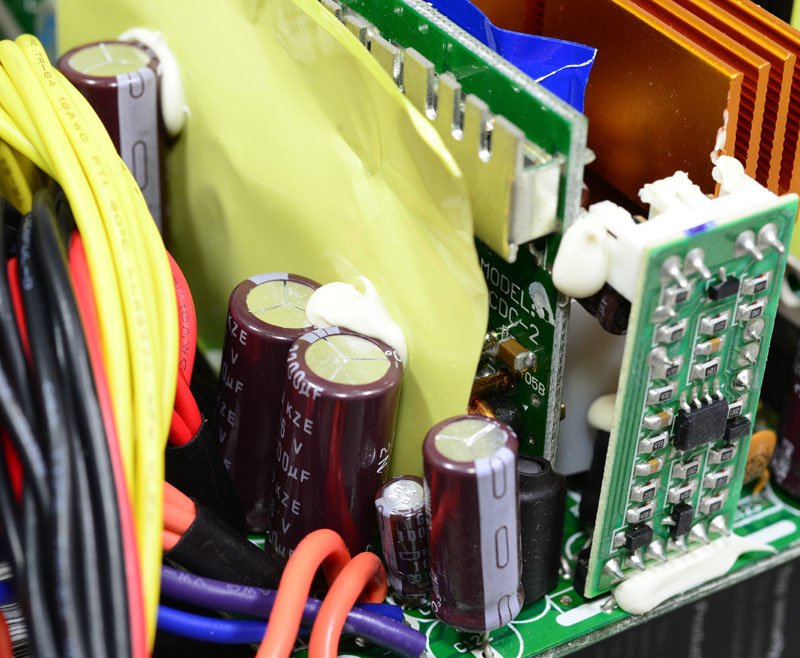

主電路板上DC-DC濾波電容採用Nippon Chemi-con的KZE系列電解電容,電容與子卡之間有聚酯薄膜膠帶相隔作為絕緣

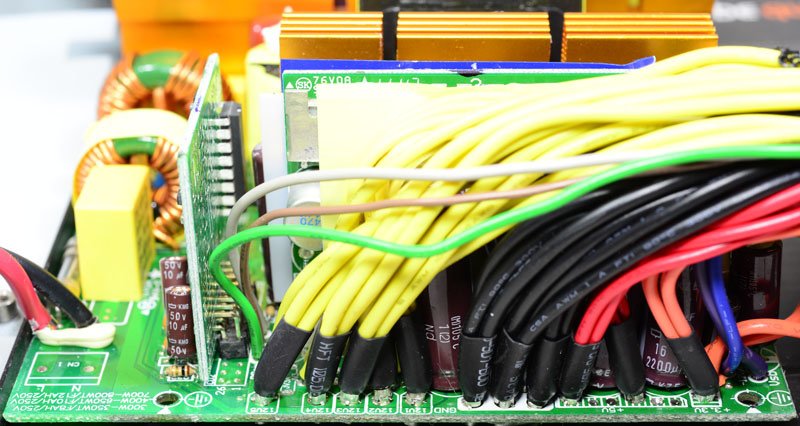

主電路板線組輸出端各線組均有絕緣套管包覆

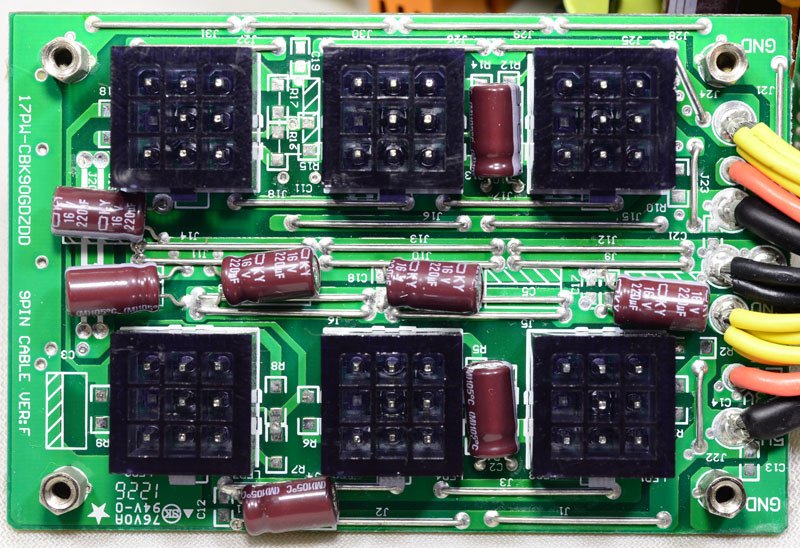

模組化線組插座電路板,與主電路板間使用電線相接,上方使用裸銅線加強載流能力,插座旁邊可看到一些強化濾波用的電解電容(KY系列)



本體及內部結構心得小結:
1.外殼雖然長度長,但其實裡面電路板沒有占滿整片空間
2.風扇模式控制開關、輸入保險絲管沒有包上絕緣套管
3.沒有輸入突波吸收器
4.大量採用知名品牌功率元件、電容
5.主電路板與模組化插座板之間使用電線相接
