大家還記得我們曾經在今年上半年度

為大家帶來 Intel 750 NVMe PCIe SSD 400GB 的上市情報吧!!

當時引用了巴哈網友的簡測，效能的確威猛

但在這威猛的背後有著一個附帶條件~~~那就是得用 Z97 以後晶片並通過 intel 官方認證的主機板

這問題挺讓人頭大的~~~因為這代表著當你選擇了這顆 SSD 就得升級一次裝備 (近期的 Z170 不錯玩)

只是今次狐仔要跟大家說，如果您的主機板是 Z87 ~~~ 也許您可以省下這一筆

開始前先感謝某熱血瘋子朋友提供全新的 intel 750 SSD 來讓我們進行一連串的測試來完成此篇

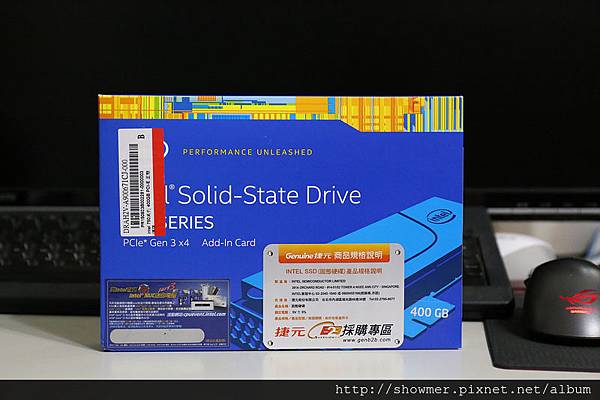

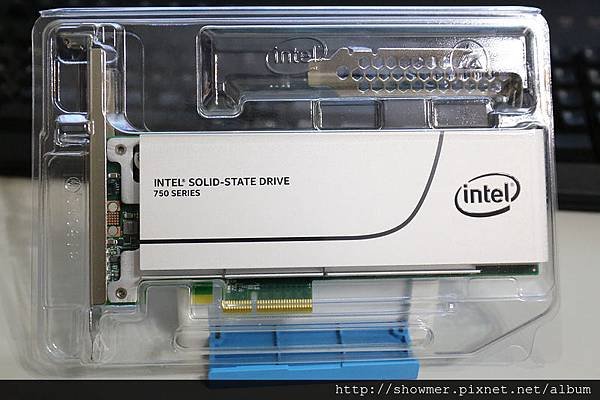

基於禮貌~~~我們還是先從正式開箱啦開始~~

捷元代理

從資料上來看 1.2TB 的版本應該會更暴力一點

但.....這已然不是憑熱血就出的了手的，所以在此順便誠徵熱血的瘋子為大家貢獻樣本 XD

曾有網路傳說 PCIe M.2 規格的的 SSD 在高負載運作下時會發出高熱

也聽說這個狀況發生時可能會引發 SSD 效能下降的問題，這點有待實驗驗證

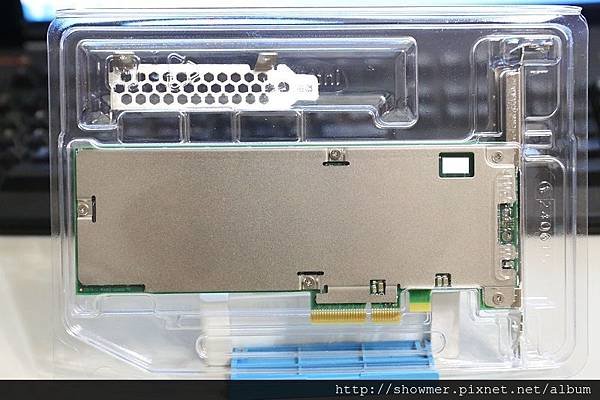

不過看到 Intel 750 這系列覆蓋了這麼大一片的散熱片想必有其道理吧

背面是簡單的金屬板，主要功能其實就是散熱器背板

除了美觀外更可有效防止散熱器固定上 SSD 時造成 PCB 板彎

那麼那麼就實際安裝上去來試試看吧!!

測試主機規格如下

處理器：Intel Xeon E3-1230V3

主機坂：華碩 ROG MAXIMUS VI HERO Z87

顯示卡：華碩 STRIX GTX960-DC2OC-4GD5

記憶體：金士頓 DDR3-1600 8GBx2 1.35V 十週年紀念版

電源供應器：CoolerMaster Silent Pro Gold 1000W

沒錯~~你沒看錯，如同前面提到的

我們今天上機實驗的平台是當初 Intel 規格支援書上，明寫著不支援的 Z87 晶片組主機板

當時為了求證其效能與價格的平衡點時，就已然提到它有限的主機板支援能力

但是我們在查證的過程中~~~意外發現了另外一份 Intel 的文件表示 (按我下載)

ASUS 的 Z87 晶片組主機板有成功的機會，而且不需要用非官方的方式修改 BIOS  參數

本著硬體人的熱忱~~~我們就來試試看吧~~

首先先來看看 ROG Z87 HERO 主機板的畫面吧!!

想當然爾.....ROG Z87 HERO 最後一個 BIOS 版本是在 2014年...當然無法辨識這個設備

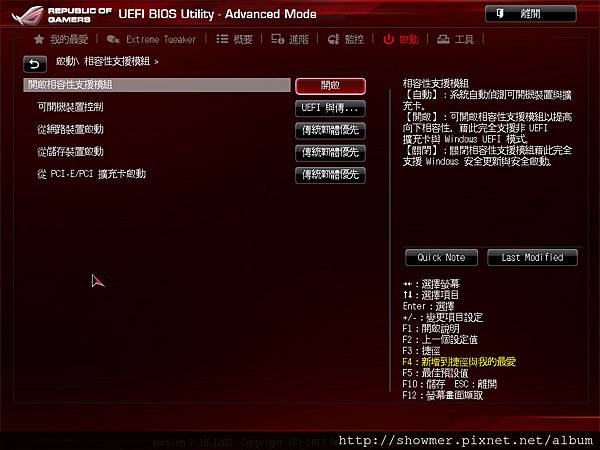

 接著根據 Intel 建議的方式設定 UEFI 的開機相容性

然後放入 Windows 7 的安裝隨身碟

會要安裝 Windows 7 是因為測試當時 Windows 10 還需要從舊系統升級才能取得正版啟動

(現下可以直接啟動了，請參閱 舊序號就可以安裝 Microsoft Windows 10 Build 10586  ISO 檔免費下載 )

記得安裝模式一定要使用 UEFI 模式，不然會失敗的!!

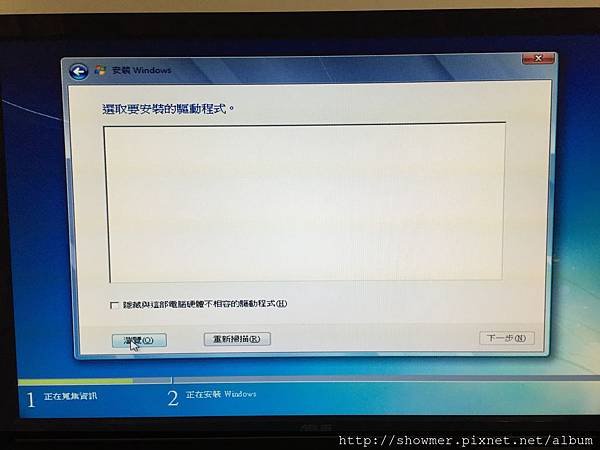

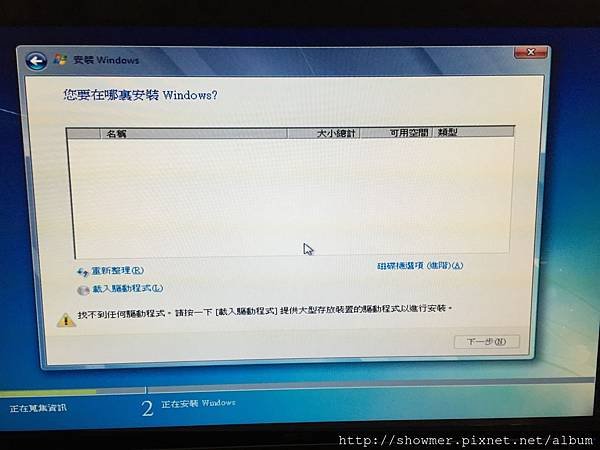

一開始安裝時一定會出現這個畫面，找不到驅動程式!! (因為 Windows 7 系統並不包含 NVMe 的驅動程式)

首先要先按下「載入驅動程式」

然後選擇瀏覽!!

從 Intel 的官方網站去下載最新的 NVMe 驅動程式!!

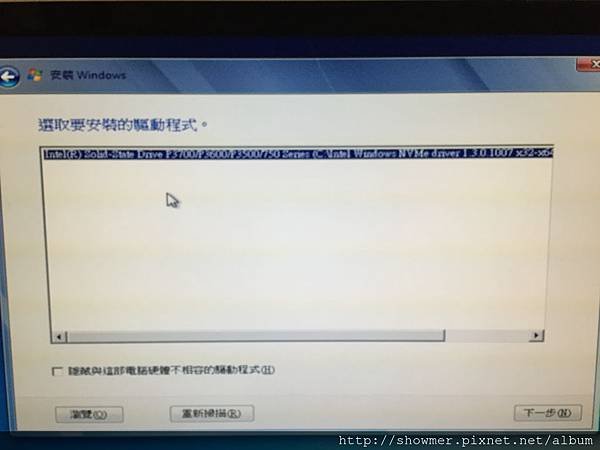

解壓縮後放到隨身碟裡，然後在這裡導入!!

記得下方的「隱藏與這部電腦硬體不相容的驅動程式」選項勾勾要取消

當然接下來的安裝一定會跳出警示， PASS 過去就好了!!

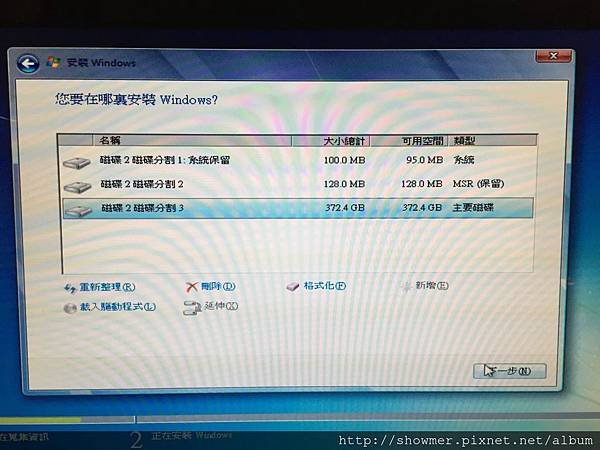

如果成功的話

在 UEFI 的狀態下格式化 預設會將硬碟格式化成 GPT 的分割格式而非傳統的 MBR 格式!!

能看得懂這些教學的想必大家電腦功力都有一定的底子存在

那我們就直接跳過繁瑣的系統安裝過程

記得完成 Windows 7 作業系統安裝後

還要再安裝 Intel 的 NVMe 驅動程式才能完整榨出 Intel 750 NVMe PCIe SSD 的實力喔!!

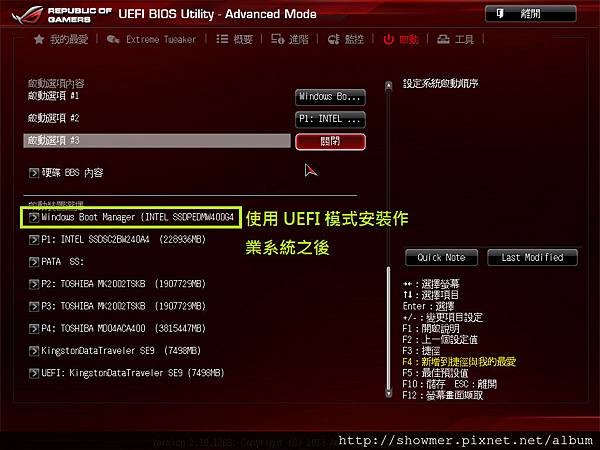

當成工安裝完作業系統後，BIOS 的開機選項裡會多一個 「Windows Boot Manager」

然後後面就有正確的 SSD 型號了!!

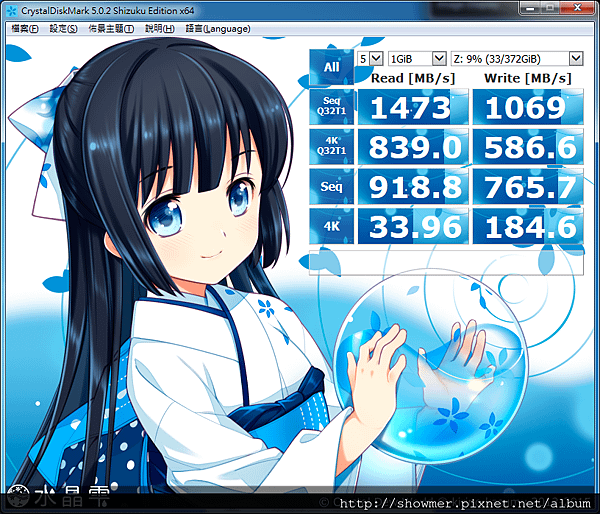

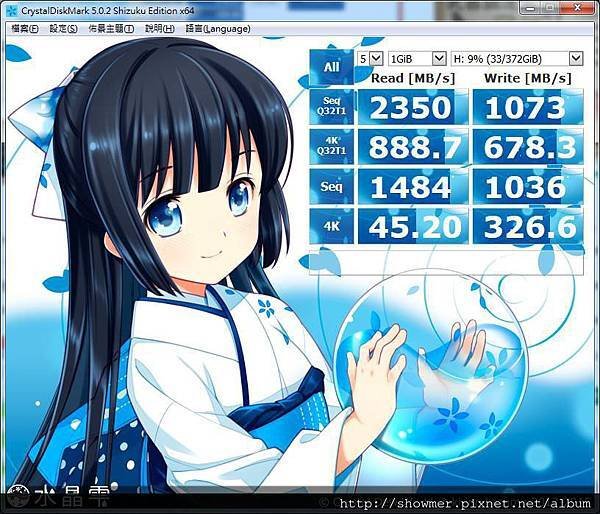

以下就是簡單的測試數據給大家看看....

先要提醒大家的是....這時候的 Intel 750 是安裝在 PCI-E 3.0 x8 的插槽上

也就是說顯示卡將因此最多只能目前只能跑 PCI-E 3.0 x8

效能已經很明顯了，在 Windows 7 作業系統下也能榨出官方標示的效能!!

ROG Z87 HERO 另外還有一條支援 x4 的 PCI E 插槽

只不過只有 PCI E 2.0 x4

那如果把  Intel 750 NVMe PCIe SSD 安裝到這個插槽上是否效能會下降呢？

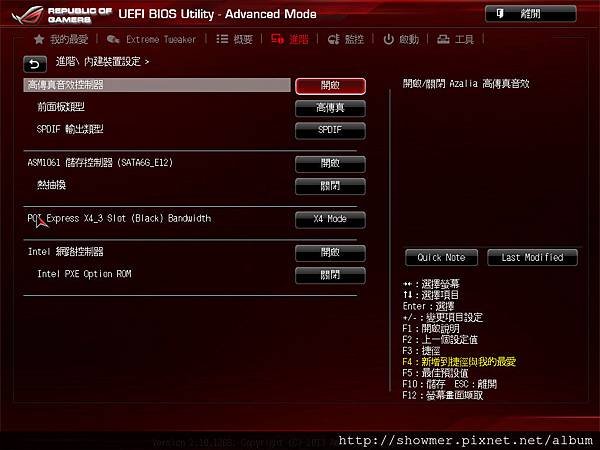

首先在 BIOS 設定裡把 PCI E 2.0 x4 的插槽固定在 x4 Mode

然後再測一次.....

很不幸的效能就掉下來了....

看來目前想要顯示卡跑在 PCI E x16

又要完整使用 Intel 750 SSD 的效能只能寄望 Z170 晶片組了(Z97 僅相容性變好，但結果一樣)

最近將有機會再度把這張 SSD 給借回來再做一次效能測試給大家瞧瞧!!

以上~~報告完畢!!

其他品牌主機板的朋友也可以試試看，成功請分享給我知道
